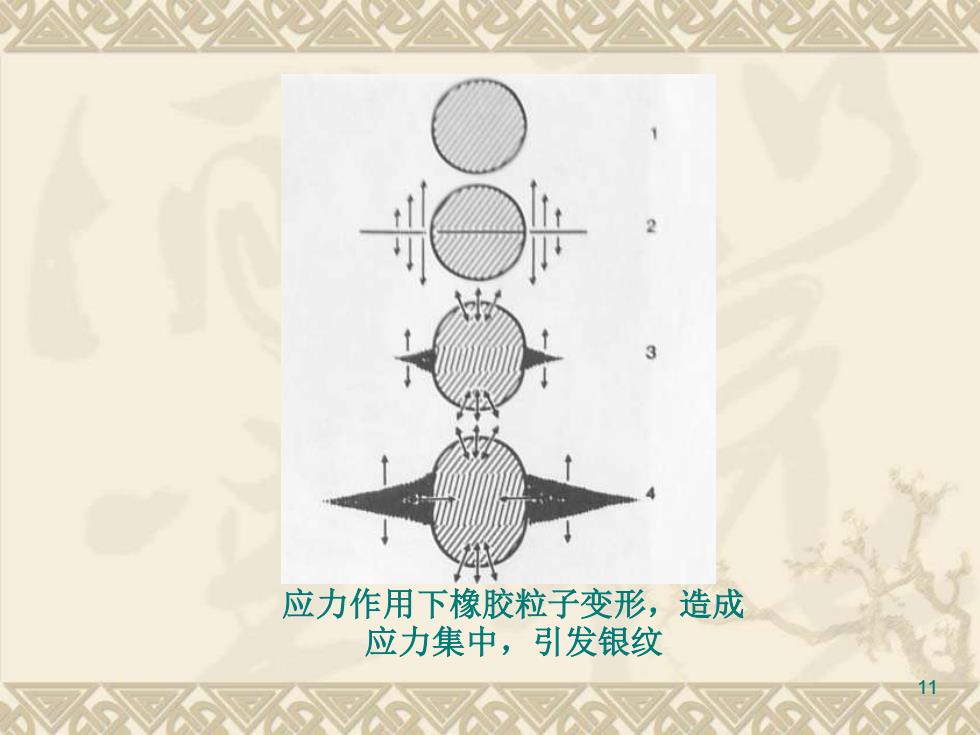

应力作用下橡胶粒子变形，造成 应力集中，引发银纹
11 应力作用下橡胶粒子变形，造成 应力集中，引发银纹
⑤ 多重银纹理论 ÷基本观点：橡胶粒子作为应力集中点，能引发大 量银纹，由此消耗能；大量银纹的终止是由于其 尖端的应力集中降低至银纹增长的临界值或银纹 前端遇到橡胶粒子。材料的冲击强度的提高是由 于大量的多重银纹造成的，多重银纹理论的核心 是银纹的扩展与终止。 。HIPS、ABS和橡胶增韧PMMA体系的主要增韧机 理，特别是低温时尤为突出
12 ⑤ 多重银纹理论 ❖ 基本观点：橡胶粒子作为应力集中点，能引发大 量银纹，由此消耗能；大量银纹的终止是由于其 尖端的应力集中降低至银纹增长的临界值或银纹 前端遇到橡胶粒子。材料的冲击强度的提高是由 于大量的多重银纹造成的，多重银纹理论的核心 是银纹的扩展与终止。 ❖ HIPS、ABS和橡胶增韧PMMA体系的主要增韧机 理，特别是低温时尤为突出
⑥ 银纹的引发和支化 ÷橡胶颗粒的第一个重要作用就是充当应力集中中 心源，引发大量的银纹。 ÷引发大量的银纹要消耗大量冲击能，因而可提高 材料的冲击强度。 银纹支化 ©3在基体中银纹迅速发展，在达到极限速度前碰 上橡胶颗粒，扩散速度骤降并立即发生强烈支 化，产生更多的新的小银纹，消耗更多的能量， 因而抗冲强度进一步提高
13 ⑥ 银纹的引发和支化 ❖ 橡胶颗粒的第一个重要作用就是充当应力集中中 心源，引发大量的银纹。 ❖ 引发大量的银纹要消耗大量冲击能，因而可提高 材料的冲击强度。 ❖ 银纹支化 在基体中银纹迅速发展，在达到极限速度前碰 上橡胶颗粒，扩散速度骤降并立即发生强烈支 化，产生更多的新的小银纹，消耗更多的能量， 因而抗冲强度进一步提高
•反复支化 ?每个新生成的小银纹又在塑料基体扩展，然后 再遇橡胶颗粒并支化。这种反复支化的结果是 增加能量的吸收并降低每个银纹的前沿应力而 使银纹易于终止
14 每个新生成的小银纹又在塑料基体扩展，然后 再遇橡胶颗粒并支化。这种反复支化的结果是 增加能量的吸收并降低每个银纹的前沿应力而 使银纹易于终止。 •反复支化
⑦ 银纹一剪切带理论 Bucknall等在1970年提出，是当前普遍接受的理论。这是 基于橡胶增韧塑料的韧性不但与橡胶相有关，而且与树脂 连续相的特性有关。增韧的主要原因是银纹或剪切带的大 量产生和银纹与剪切带的相互作用。 。橡胶粒子的第一个重要作用就是充当应力集中中心，诱发 大量银纹或剪切带。第二个重要的作用：控制银纹的发展 并使银纹及时终止而不致发展成破坏性的裂纹。 ·除了终止银纹之外，橡胶粒子和剪切带还能阻滞、转向并 终止已经存在的小裂纹的发展

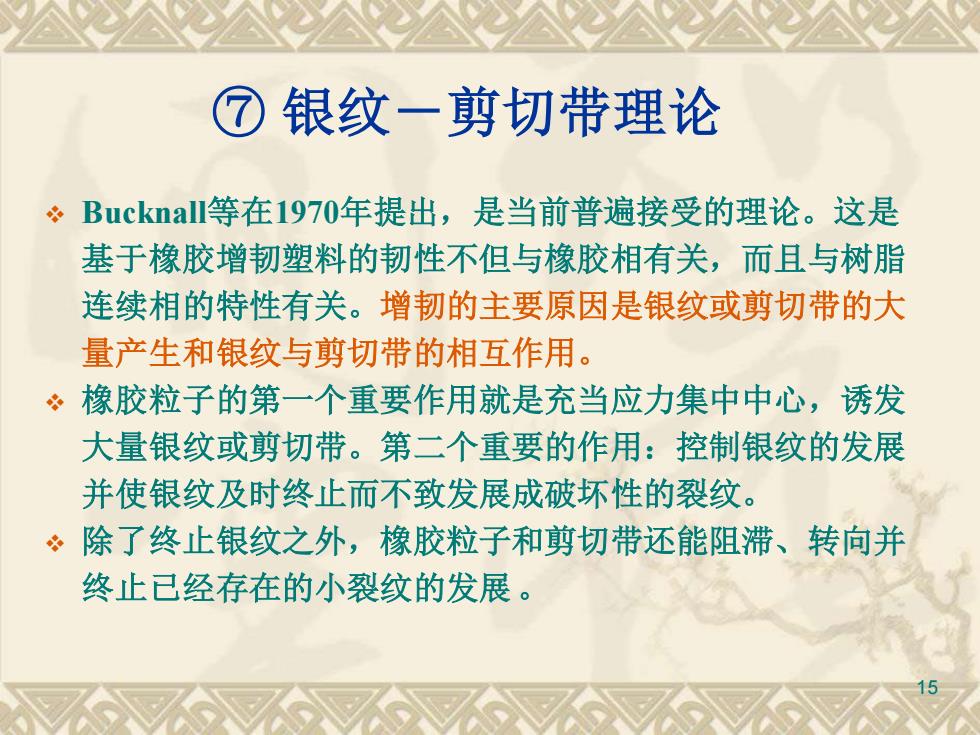

15 ⑦ 银纹－剪切带理论 ❖ Bucknall等在1970年提出，是当前普遍接受的理论。这是 基于橡胶增韧塑料的韧性不但与橡胶相有关，而且与树脂 连续相的特性有关。增韧的主要原因是银纹或剪切带的大 量产生和银纹与剪切带的相互作用。 ❖ 橡胶粒子的第一个重要作用就是充当应力集中中心，诱发 大量银纹或剪切带。第二个重要的作用：控制银纹的发展 并使银纹及时终止而不致发展成破坏性的裂纹。 ❖ 除了终止银纹之外，橡胶粒子和剪切带还能阻滞、转向并 终止已经存在的小裂纹的发展
