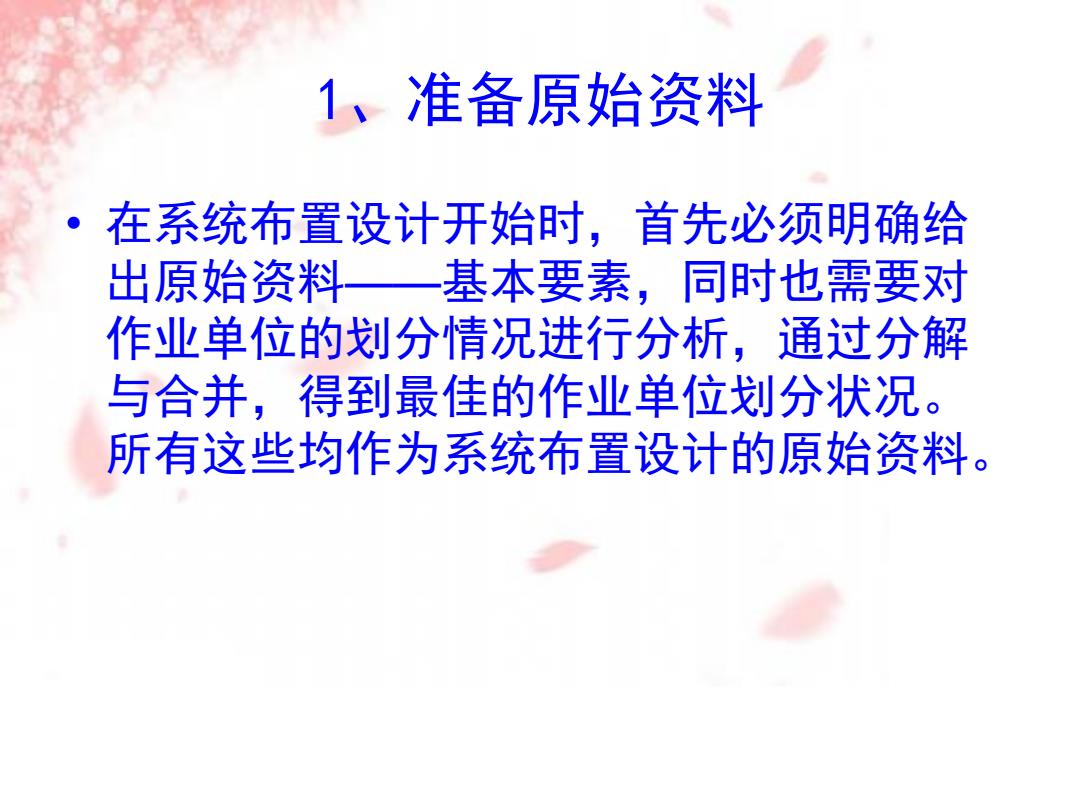

1、准备原始资料 在系统布置设计开始时，首先必须明确给 出原始资料—基本要素，同时也需要对 作业单位的划分情况进行分析，通过分解 与合并，得到最佳的作业单位划分状况。 所有这些均作为系统布置设计的原始资料
1、准备原始资料 • 在系统布置设计开始时，首先必须明确给 出原始资料——基本要素，同时也需要对 作业单位的划分情况进行分析，通过分解 与合并，得到最佳的作业单位划分状况。 所有这些均作为系统布置设计的原始资料

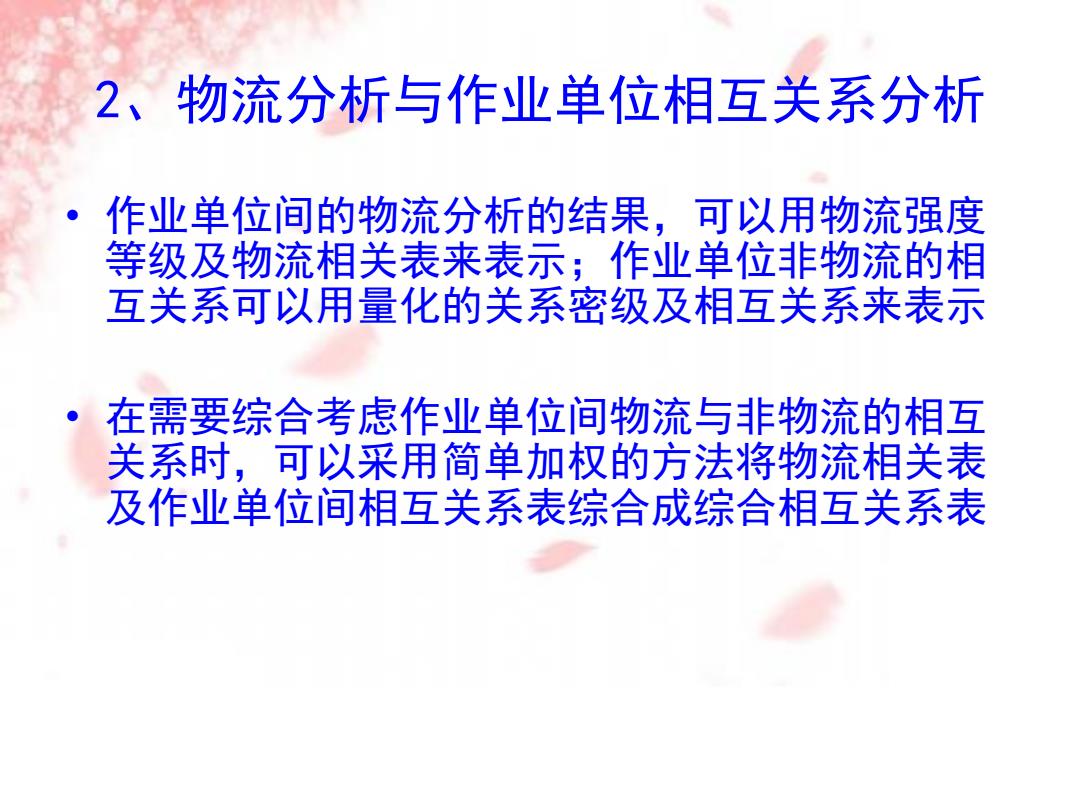

2、物流分析与作业单位相互关系分析 作业单位间的物流分析的结果，可以用物流强度 等级及物流相关表来表示；作业单位非物流的相 互关系可以用量化的关系密级及相互关系来表示 在需要综合考虑作业单位间物流与非物流的相互 关系时，可以采用简单加权的方法将物流相关表 及作业单位间相互关系表综合成综合相互关系表
2、物流分析与作业单位相互关系分析 • 作业单位间的物流分析的结果，可以用物流强度 等级及物流相关表来表示；作业单位非物流的相 互关系可以用量化的关系密级及相互关系来表示 • 在需要综合考虑作业单位间物流与非物流的相互 关系时，可以采用简单加权的方法将物流相关表 及作业单位间相互关系表综合成综合相互关系表

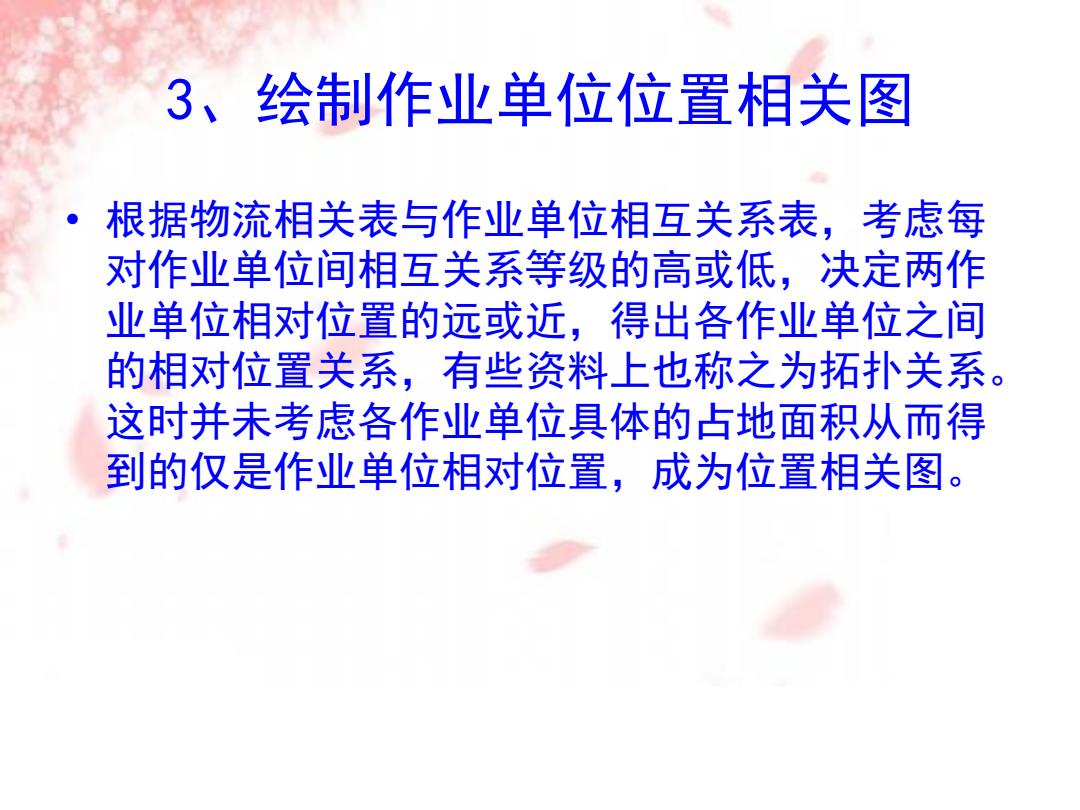

3、绘制作业单位位置相关图 根据物流相关表与作业单位相互关系表，考虑每 对作业单位间相互关系等级的高或低，决定两作 业单位相对位置的远或近，得出各作业单位之间 的相对位置关系，有些资料上也称之为拓扑关系。 这时并未考虑各作业单位具体的占地面积从而得 到的仅是作业单位相对位置，成为位置相关图
3、绘制作业单位位置相关图 • 根据物流相关表与作业单位相互关系表，考虑每 对作业单位间相互关系等级的高或低，决定两作 业单位相对位置的远或近，得出各作业单位之间 的相对位置关系，有些资料上也称之为拓扑关系。 这时并未考虑各作业单位具体的占地面积从而得 到的仅是作业单位相对位置，成为位置相关图

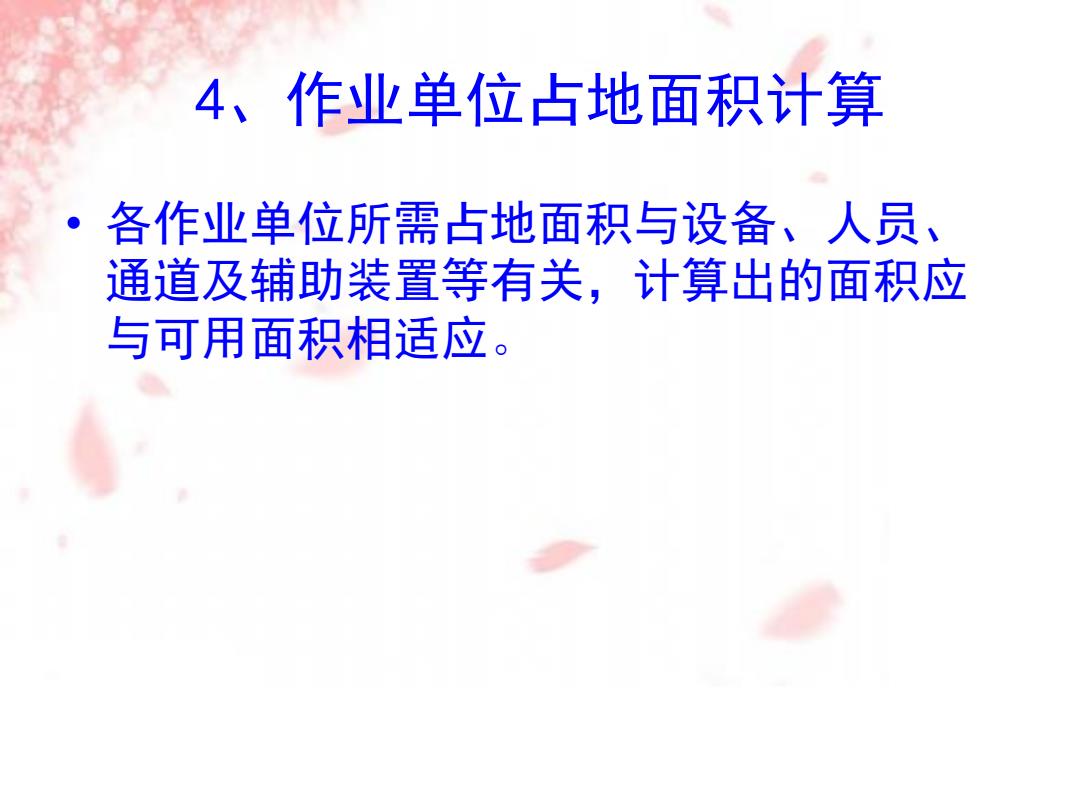

4、作业单位占地面积计算 各作业单位所需占地面积与设备、人员、 通道及辅助装置等有关，计算出的面积应 与可用面积相适应
4、作业单位占地面积计算 • 各作业单位所需占地面积与设备、人员、 通道及辅助装置等有关，计算出的面积应 与可用面积相适应

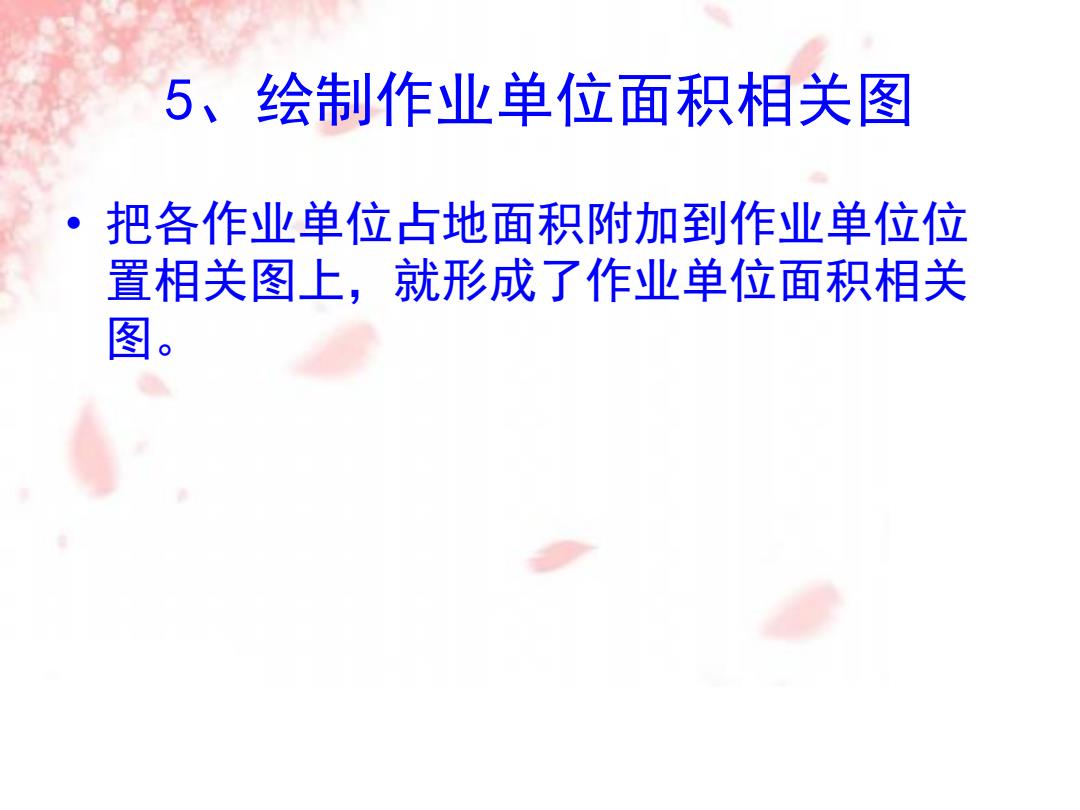

5、绘制作业单位面积相关图 把各作业单位占地面积附加到作业单位位 置相关图上，就形成了作业单位面积相关 图
5、绘制作业单位面积相关图 • 把各作业单位占地面积附加到作业单位位 置相关图上，就形成了作业单位面积相关 图
