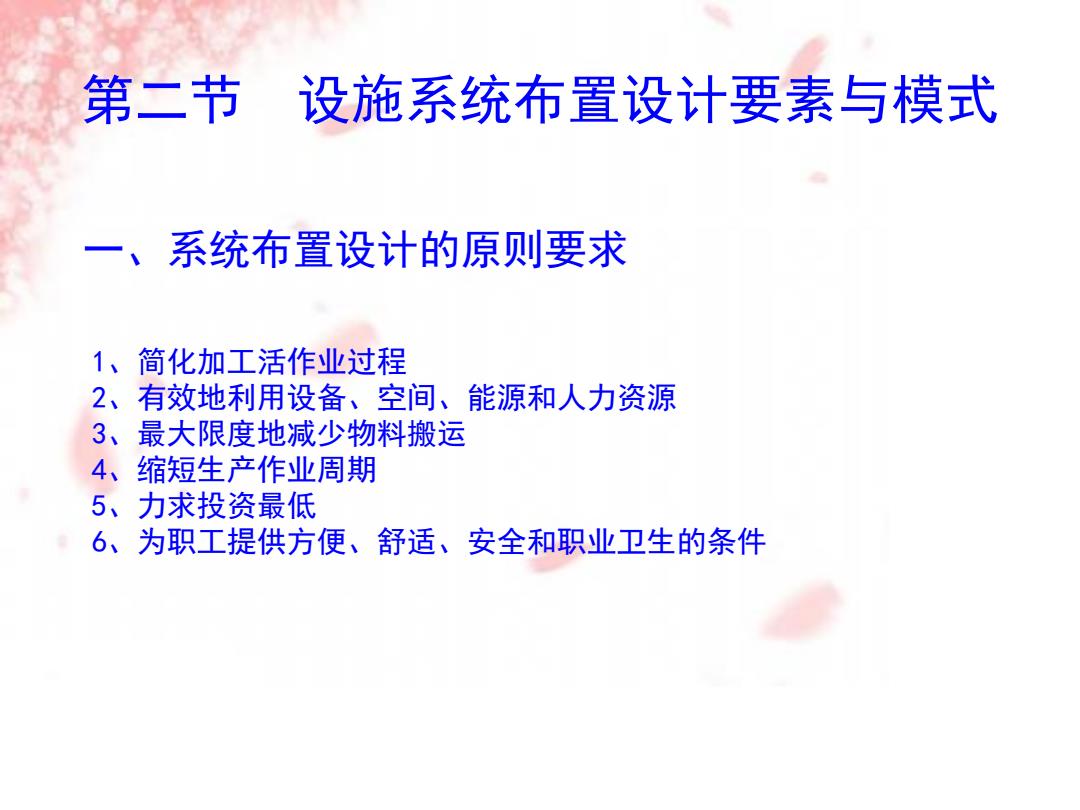

第二节 设施系统布置设计要素与模式 一、系统布置设计的原则要求 1、简化加工活作业过程 2、有效地利用设备、空间、能源和人力资源 3、最大限度地减少物料搬运 4、缩短生产作业周期 5、力求投资最低 6、为职工提供方便、舒适、安全和职业卫生的条件
第二节 设施系统布置设计要素与模式 1、简化加工活作业过程 2、有效地利用设备、空间、能源和人力资源 3、最大限度地减少物料搬运 4、缩短生产作业周期 5、力求投资最低 6、为职工提供方便、舒适、安全和职业卫生的条件 一、系统布置设计的原则要求
二、系统布置设计基本要素 1、工厂系统布置设计基本要素 在谬瑟提出的工厂系统布置设计（sp)中，把产品 P、产量Q、生产路线R、辅助服务部门S及生产时间安排 T作为布置设计工作的基本出发点来看待的。 因此，我们根据谬瑟的工厂系统布置设计（sp)理 论，将产品P、产量Q、生产路线R、辅助服务部门S及生 产时间安排T称为系统布置的基本要素（原始资料)
二、系统布置设计基本要素 1、工厂系统布置设计基本要素 在谬瑟提出的工厂系统布置设计（slp）中，把产品 P、产量Q、生产路线R、辅助服务部门S及生产时间安排 T作为布置设计工作的基本出发点来看待的。 因此，我们根据谬瑟的工厂系统布置设计（slp）理 论，将产品P、产量Q、生产路线R、辅助服务部门S及生 产时间安排T称为系统布置的基本要素（原始资料）

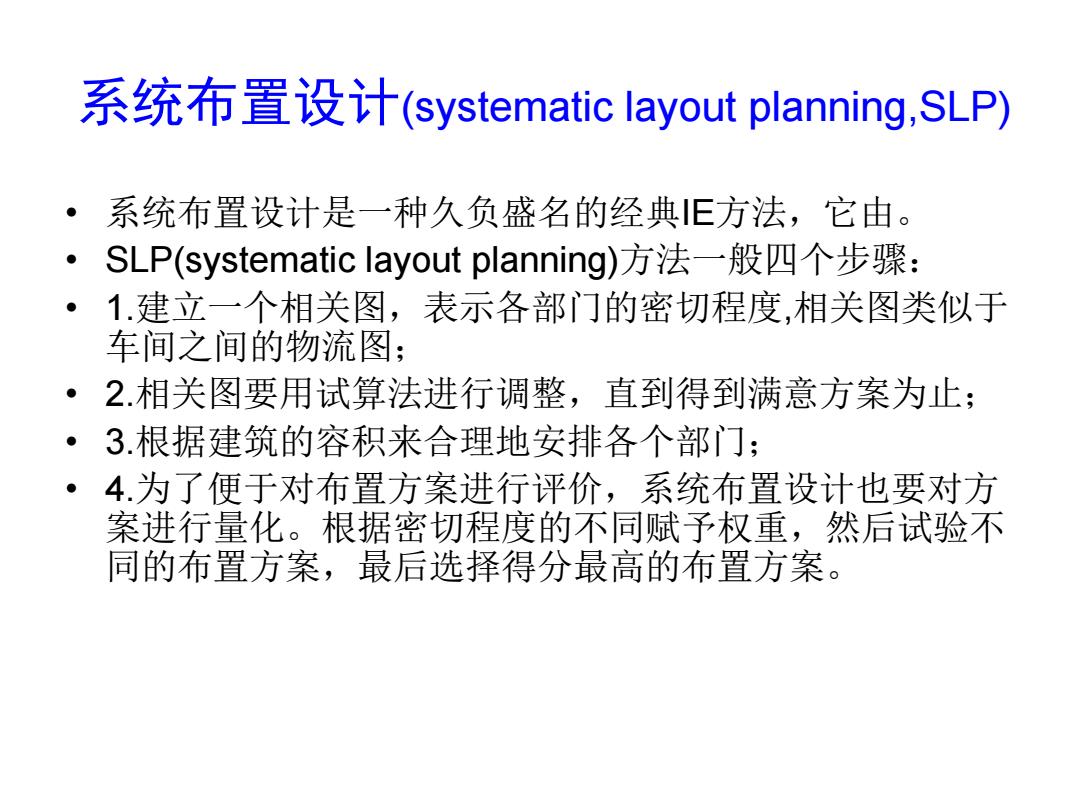

系统布置设计(systematic layout planning,SLP) ·系统布置设计是一种久负盛名的经典E方法，它由。 SLP(systematic layout planning)方法一般四个步骤： ·1.建立一个相关图，表示各部门的密切程度，相关图类似于 车间之间的物流图； 。 2.相关图要用试算法进行调整，直到得到满意方案为止； ·3.根据建筑的容积来合理地安排各个部门； 4.为了便于对布置方案进行评价，系统布置设计也要对方 案进行量化。根据密切程度的不同赋予权重，然后试验不 同的布置方案，最后选择得分最高的布置方案
系统布置设计(systematic layout planning,SLP) • 系统布置设计是一种久负盛名的经典IE方法，它由。 • SLP(systematic layout planning)方法一般四个步骤： • 1.建立一个相关图，表示各部门的密切程度,相关图类似于 车间之间的物流图； • 2.相关图要用试算法进行调整，直到得到满意方案为止； • 3.根据建筑的容积来合理地安排各个部门； • 4.为了便于对布置方案进行评价，系统布置设计也要对方 案进行量化。根据密切程度的不同赋予权重，然后试验不 同的布置方案，最后选择得分最高的布置方案
2、物流中心的规划与系统布置要素
2、物流中心的规划与系统布置要素

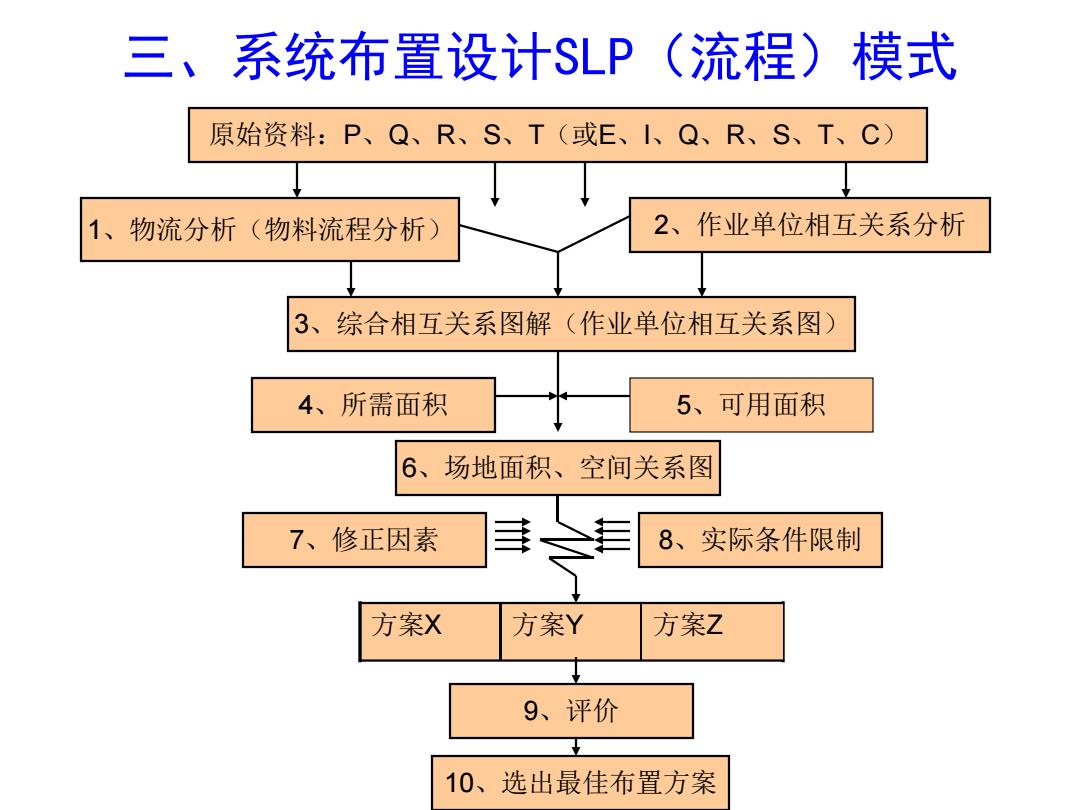

三、系统布置设计SLP(流程)模式 原始资料：P、Q、R、S、T(或E、I、Q、R、S、T、C) 1、 物流分析（物料流程分析） 2、作业单位相互关系分析 3、 综合相互关系图解（作业单位相互关系图） 4、所需面积 5、可用面积 6、 场地面积、空间关系图 7、修正因素 8、 实际条件限制 方案X 方案Y 方案Z 9、评价 10、选出最佳布置方案
三、系统布置设计SLP（流程）模式 方案X 方案Y 5、可用面积 原始资料：P、Q、R、S、T（或E、I、Q、R、S、T、C） 1、物流分析（物料流程分析） 2、作业单位相互关系分析 3、综合相互关系图解（作业单位相互关系图） 4、所需面积 6、场地面积、空间关系图 7、修正因素 8、实际条件限制 方案Z 9、评价 10、选出最佳布置方案
