SystemView及其通信集统仿真分析实脸指导书 “Execute”按钮运行系统。系统运行期间，在设计窗口的最下端有一条蓝色的 指示条，随着运行的进行，它显示了运行的进度。 2.2分析窗口 分析窗是观察用户运行结果数据的基本载体。利用它可以观察某一系统运行 的结果及对该结果进行的各种分析在系统设计窗口中单击分析窗口按钮盟，或 使用快捷键“Ctr1+M”，,即可访问分析窗口。在分析窗口中单击系统按钮？， 即可返回系统设计窗口。例如，前面正弦信号发生器的运行结果如下图2.1所 示： 四马本。°念9器昌喝出匙：如黑a△⊙▲“0 250.-3 00.-3 7503 500.e 50.。3 rea■0snk1 图2.1 System View的分析窗口及运行结果显示 与设计窗相似，在分析窗的最顶端是下拉式命令菜单和工具栏。可通过单击 按钮或下拉菜单中的命令使用这些选项功能。 每次系统重新运行后，分析窗中仍保存的是上次运行的结果。如果要观察新 21

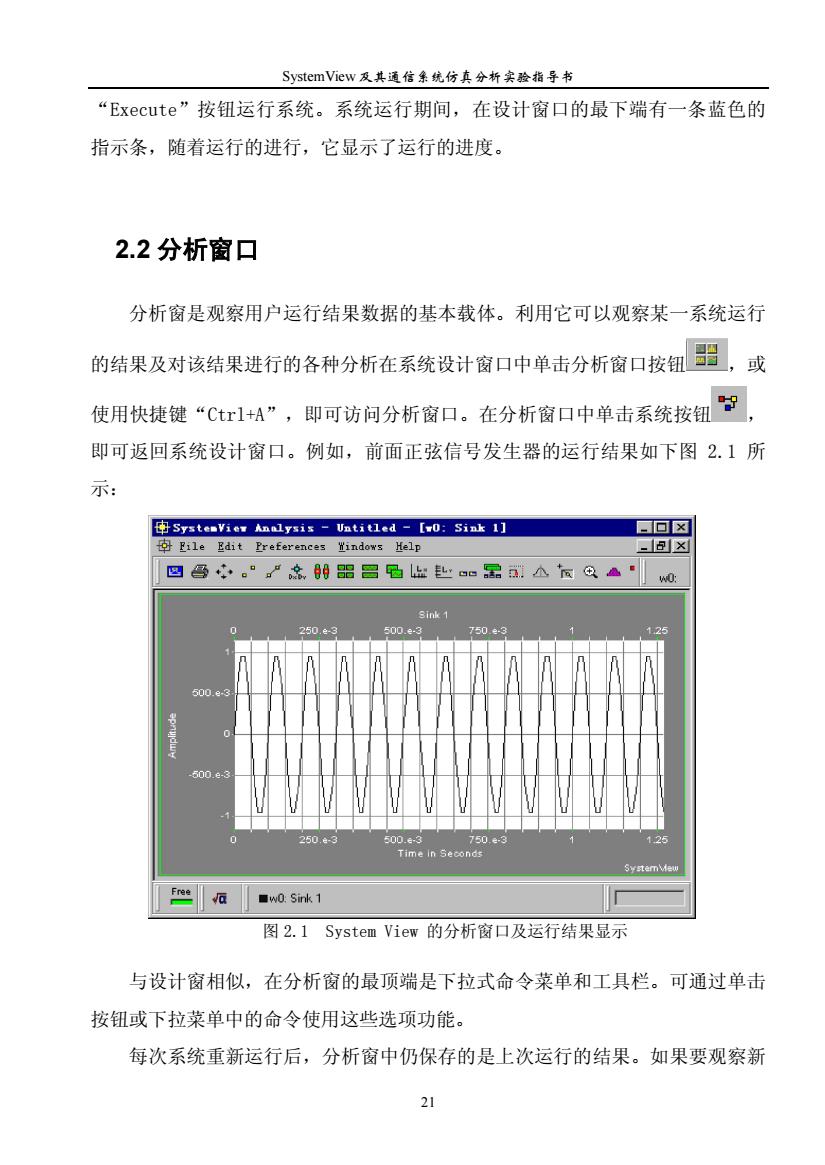

SystemView 及其通信系统仿真分析实验指导书 21 “Execute”按钮运行系统。系统运行期间，在设计窗口的最下端有一条蓝色的 指示条，随着运行的进行，它显示了运行的进度。 2.2 分析窗口 分析窗是观察用户运行结果数据的基本载体。利用它可以观察某一系统运行 的结果及对该结果进行的各种分析在系统设计窗口中单击分析窗口按钮 ，或 使用快捷键“Ctrl+A”，即可访问分析窗口。在分析窗口中单击系统按钮 ， 即可返回系统设计窗口。例如，前面正弦信号发生器的运行结果如下图 2.1 所 示： 图 2.1 System View 的分析窗口及运行结果显示 与设计窗相似，在分析窗的最顶端是下拉式命令菜单和工具栏。可通过单击 按钮或下拉菜单中的命令使用这些选项功能。 每次系统重新运行后，分析窗中仍保存的是上次运行的结果。如果要观察新
SystemView.及道信统仿真分析实验指导书 的结果，需要用工具栏最左端蓝色的刷新按钮，加载新的数据以绘制当前运行结 果的波形。通过工具栏中的两个黄色的按钮可以将波形显示状态在仅显示连线、 仅显示离散点或显示点和连线等状态之间实现切换。利用分析窗工具栏上的三个 绿色的按钮，可以选择多个窗口的不同排列方式，如层叠、水平排列、垂直排列 等。 按下C”键并拖拽鼠标可对图形中用户所关心的区域进行定义。Ssem yie会自动放大定义区域内的图形。如果同时按住“Ctrl”键和“A1t”键并 拖动鼠标，就可以对所有当前打开的窗口中的相应部分进行同比例的放大。放大 以后，也可以用图形窗口中的垂直和水平滚动条移动图形以观察附近区域的的波 形。对已放大的图形，可以用工具栏上的“Rescale”按钮或快捷键“Ctr+R”恢 复其最初的大小。利用放大镜功能按钮，则可以对某一位置的图形进行快速等比 例的放大。另外，还有一个显微镜按钮，当此该按钮被按下时，在鼠标的旁边， 就会出现一个窗口，其中显示的是鼠标所在位置附近的图形的放大图形。随着鼠 标位置的移动，窗口中显示的图形也随之变化。 利用工具栏上的两个对数坐标按钮，可以很方便地分别将横、纵坐标从原来 的线性坐标变为对数坐标。对数坐标按钮旁边是统计数据按钮。利用它，可以给 出当前所有打开窗口图形数据的统计数据，如均值、方差、最大最小值等。 在分析窗的左下角显示了系统资源的利用程度。红色表示己利用部分，绿色 表示尚未利用部分。该百分比显示了所有的系统资源（包括物理内存和虚拟内 存)中System View可用的部分。该百分比至少应保持在l0%以上，否则系统运 行会不正常。系统资源过低时，System View会给出警告，并禁止打开分析窗中 的图形窗口。如果发生这样的现象，应尽可能地关闭窗口及其它应用程序以释放 系统资源。 在显示资源利用程度的旁边，有一个“√a”的按钮，这就是System Vie型的 分析窗中带有的功能强大的Sink Calculator'”,也就是接收计算器，它可以对信号 进行各种复杂的计算、分析和处理等。每次重新打开系统运行后第一次进入分析

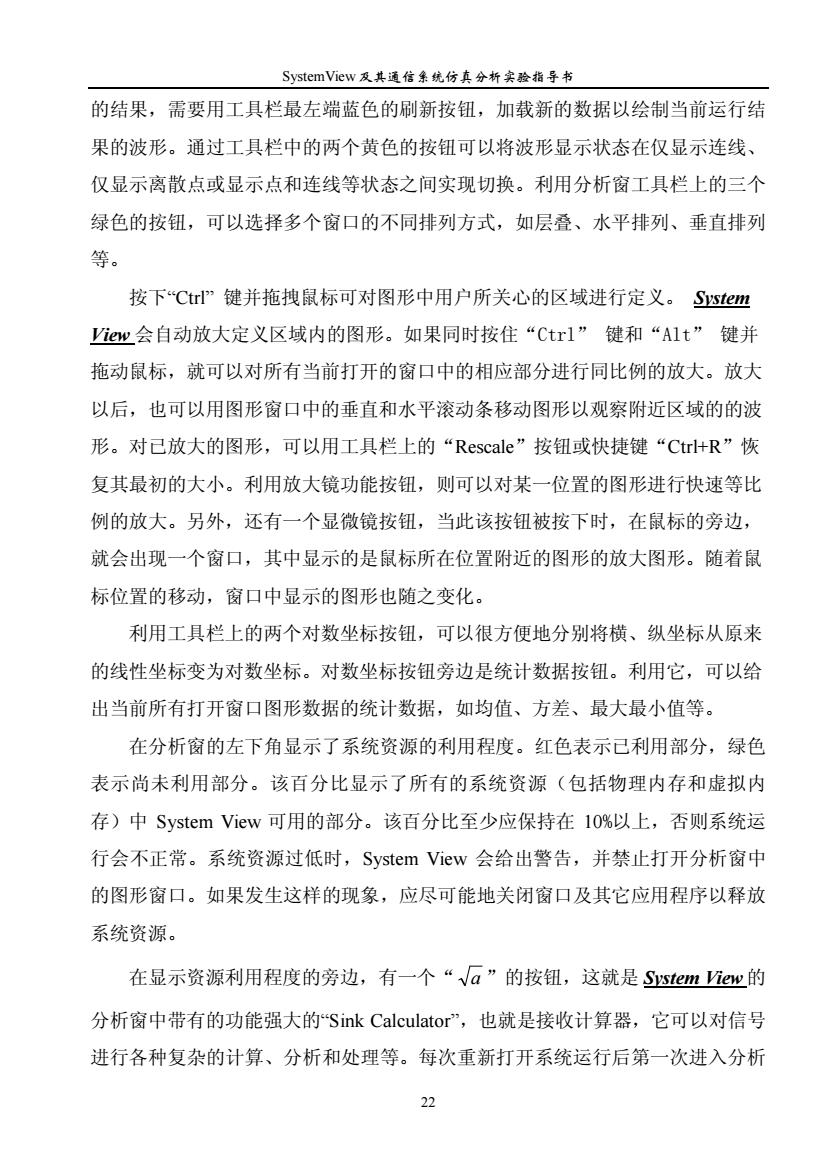

SystemView 及其通信系统仿真分析实验指导书 22 的结果，需要用工具栏最左端蓝色的刷新按钮，加载新的数据以绘制当前运行结 果的波形。通过工具栏中的两个黄色的按钮可以将波形显示状态在仅显示连线、 仅显示离散点或显示点和连线等状态之间实现切换。利用分析窗工具栏上的三个 绿色的按钮，可以选择多个窗口的不同排列方式，如层叠、水平排列、垂直排列 等。 按下“Ctrl” 键并拖拽鼠标可对图形中用户所关心的区域进行定义。 System View 会自动放大定义区域内的图形。如果同时按住“Ctrl” 键和“Alt” 键并 拖动鼠标，就可以对所有当前打开的窗口中的相应部分进行同比例的放大。放大 以后，也可以用图形窗口中的垂直和水平滚动条移动图形以观察附近区域的的波 形。对已放大的图形，可以用工具栏上的“Rescale”按钮或快捷键“Ctrl+R”恢 复其最初的大小。利用放大镜功能按钮，则可以对某一位置的图形进行快速等比 例的放大。另外，还有一个显微镜按钮，当此该按钮被按下时，在鼠标的旁边， 就会出现一个窗口，其中显示的是鼠标所在位置附近的图形的放大图形。随着鼠 标位置的移动，窗口中显示的图形也随之变化。 利用工具栏上的两个对数坐标按钮，可以很方便地分别将横、纵坐标从原来 的线性坐标变为对数坐标。对数坐标按钮旁边是统计数据按钮。利用它，可以给 出当前所有打开窗口图形数据的统计数据，如均值、方差、最大最小值等。 在分析窗的左下角显示了系统资源的利用程度。红色表示已利用部分，绿色 表示尚未利用部分。该百分比显示了所有的系统资源（包括物理内存和虚拟内 存）中 System View 可用的部分。该百分比至少应保持在 10%以上，否则系统运 行会不正常。系统资源过低时，System View 会给出警告，并禁止打开分析窗中 的图形窗口。如果发生这样的现象，应尽可能地关闭窗口及其它应用程序以释放 系统资源。 在显示资源利用程度的旁边，有一个“ a ”的按钮，这就是 System View 的 分析窗中带有的功能强大的“Sink Calculator”，也就是接收计算器，它可以对信号 进行各种复杂的计算、分析和处理等。每次重新打开系统运行后第一次进入分析
SystemView及其通信条统仿真分桥实脸指子书 窗口时，会提示用户是否保留上次接收计算器计算的结果。当系统发生变化重新 运行后，该窗口中的图形结果也会随之更新。接收计算器计算结果窗口与系统运 行结果窗口有所不同，当用图形窗口右上角的“关闭”按钮将该窗口关闭时，所 有屏幕上显示的图形信息都被释放，此时占用系统资源降到最低。但在这种情况 下，系统运行结果窗口中的数据仍予保留，该窗口仅以小图标的形式显示在整个 分析窗口的左下端。当需要重新显示该图形时，只需重新打开该窗口，系统会依 照保留的数据重新绘出，在系统右下角的绘图进程条上也会有所显示。如果在原 来的窗口上单击右上角的最小化按钮，则该窗口的图形信息保留，恢复时不需重 画。而所有接收计算器的结果关闭后均不保留。如果需要保留该窗口的信息而不 在屏幕上显示波形，只能通过将其最小化的方式。显然，这样会占用更多的系统 资源。 此外，分析窗口还提供了强有力的图形动画工具，可以动态显示系统运行过 程中信号的变化，并可以按用户要求设置手动控制、动画速度、运动轨迹、图形 颜色等。通过分析窗口Edt”菜单中的各项，可以将当前的图形以位图形式复制 到剪贴板，以供其它系统处理。通过“Fe”菜单中的输出功能，可以将某窗口 中的图形或数据按制定格式和类型输出到其它文件中。 2.3接收计算器 Systenview Sink Calculator Puwer Spectun (dBnin I ohm) 911)」■7 图3.1 接收计算器窗口 23

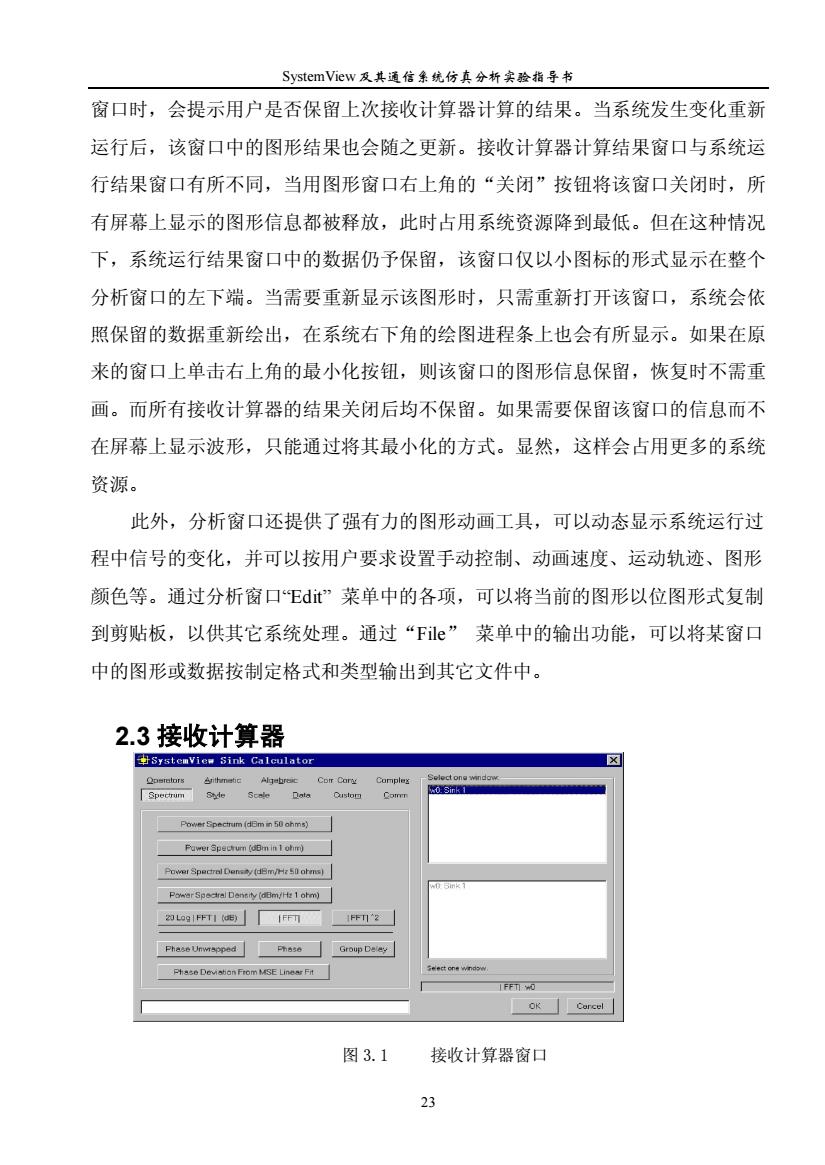

SystemView 及其通信系统仿真分析实验指导书 23 窗口时，会提示用户是否保留上次接收计算器计算的结果。当系统发生变化重新 运行后，该窗口中的图形结果也会随之更新。接收计算器计算结果窗口与系统运 行结果窗口有所不同，当用图形窗口右上角的“关闭”按钮将该窗口关闭时，所 有屏幕上显示的图形信息都被释放，此时占用系统资源降到最低。但在这种情况 下，系统运行结果窗口中的数据仍予保留，该窗口仅以小图标的形式显示在整个 分析窗口的左下端。当需要重新显示该图形时，只需重新打开该窗口，系统会依 照保留的数据重新绘出，在系统右下角的绘图进程条上也会有所显示。如果在原 来的窗口上单击右上角的最小化按钮，则该窗口的图形信息保留，恢复时不需重 画。而所有接收计算器的结果关闭后均不保留。如果需要保留该窗口的信息而不 在屏幕上显示波形，只能通过将其最小化的方式。显然，这样会占用更多的系统 资源。 此外，分析窗口还提供了强有力的图形动画工具，可以动态显示系统运行过 程中信号的变化，并可以按用户要求设置手动控制、动画速度、运动轨迹、图形 颜色等。通过分析窗口“Edit” 菜单中的各项，可以将当前的图形以位图形式复制 到剪贴板，以供其它系统处理。通过“File” 菜单中的输出功能，可以将某窗口 中的图形或数据按制定格式和类型输出到其它文件中。 2.3 接收计算器 图 3.1 接收计算器窗口
SystemView及其通信统仿真分实验指导书 在显示资源利用程度的旁边，有一个“√a”的按钮，这就是System View的 分析窗中带有的功能强大的工具“Sink Calculator'”,也就是接收计算器，它可 以对信号进行各种复杂的计算和处理等。单击它，出现下面的窗口： L.频谱选择“Spectrum”频谱项，在该组中选FFT按钮，再在“Select one window”框内选中“wO:Sink1”项，再点“OK”,则出现一个新的窗口为原 正弦信号的频谱如下： 由l:T|of Sink1 回☒ IFFTI of Sink 600.e3 00.e 00.e 00.e 200.e 100.合 20 SystemMe 图3.2正弦信号的频谱 回忆在系统运行前，系统时间参数设定为128个采样点。此图中的结果即对 该128个采样点的值进行FFT的结果。每个小圆圈代表一个点，因为FFT频谱是 对称的，故图中只画出了前一半。在观察窗口界面内，接收计算器按钮旁边的状 态栏内，显示了当前处于激活状态的窗口的名字、序号等状态，最前面的小方框 中标出了线条的颜色，当利用接收计算器把两个以上窗口中的波形重叠绘制时， 利用该线条的颜色可以很容易地区分出不同的波形。利用“Preference”选项菜

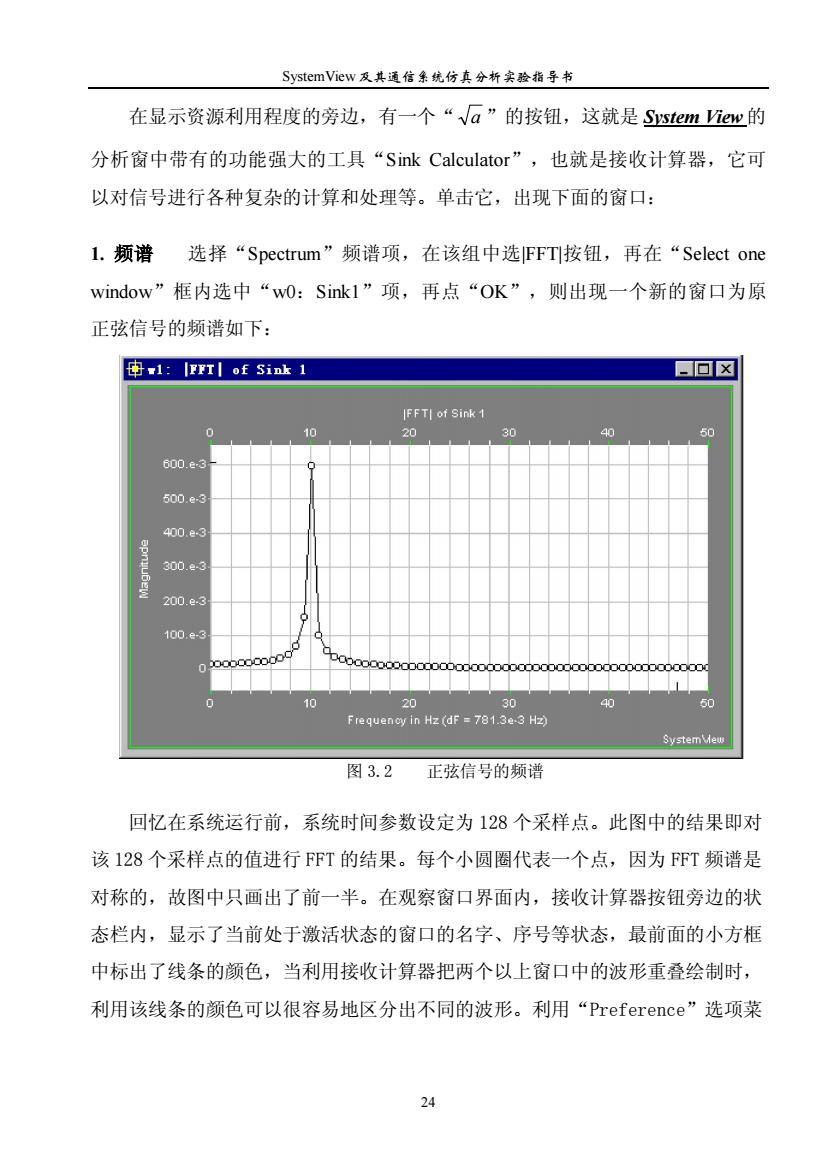

SystemView 及其通信系统仿真分析实验指导书 24 在显示资源利用程度的旁边，有一个“ a ”的按钮，这就是 System View 的 分析窗中带有的功能强大的工具“Sink Calculator”，也就是接收计算器，它可 以对信号进行各种复杂的计算和处理等。单击它，出现下面的窗口： 1. 频谱 选择“Spectrum”频谱项，在该组中选|FFT|按钮，再在“Select one window”框内选中“w0：Sink1”项，再点“OK”，则出现一个新的窗口为原 正弦信号的频谱如下： 图 3.2 正弦信号的频谱 回忆在系统运行前，系统时间参数设定为 128 个采样点。此图中的结果即对 该 128 个采样点的值进行 FFT 的结果。每个小圆圈代表一个点，因为 FFT 频谱是 对称的，故图中只画出了前一半。在观察窗口界面内，接收计算器按钮旁边的状 态栏内，显示了当前处于激活状态的窗口的名字、序号等状态，最前面的小方框 中标出了线条的颜色，当利用接收计算器把两个以上窗口中的波形重叠绘制时， 利用该线条的颜色可以很容易地区分出不同的波形。利用“Preference”选项菜
SystemView及其通信集统仿真分析实脸指导书 单中的“Properties.”项，可以对窗口中的背景颜色、坐标线颜色、波形线条 颜色等进行编辑和改变。 如果我们改变系统的结构，对输入信号平方后再输出，就可以得到不同的结 果。操作如下： I)、断开原来信号源与观察窗的连接，加入一个函数的图标，选择“Algeb- raic”组中的“xAa”项，其参数中的指数“Exponent”设为2，即完成输入信号 的平方运算： 2)、依次将信号源连到函数图标，再将函数图标的输出连到观察窗，并运行 该系统。 再来观察输出，进入分析窗口界面，并单击工具栏最左端的刷新按钮，得到 如下图的结果： x 05k1.Pbs.1.3aFe510 0:Sink 1 可☒e3nk1T 回x 30 25

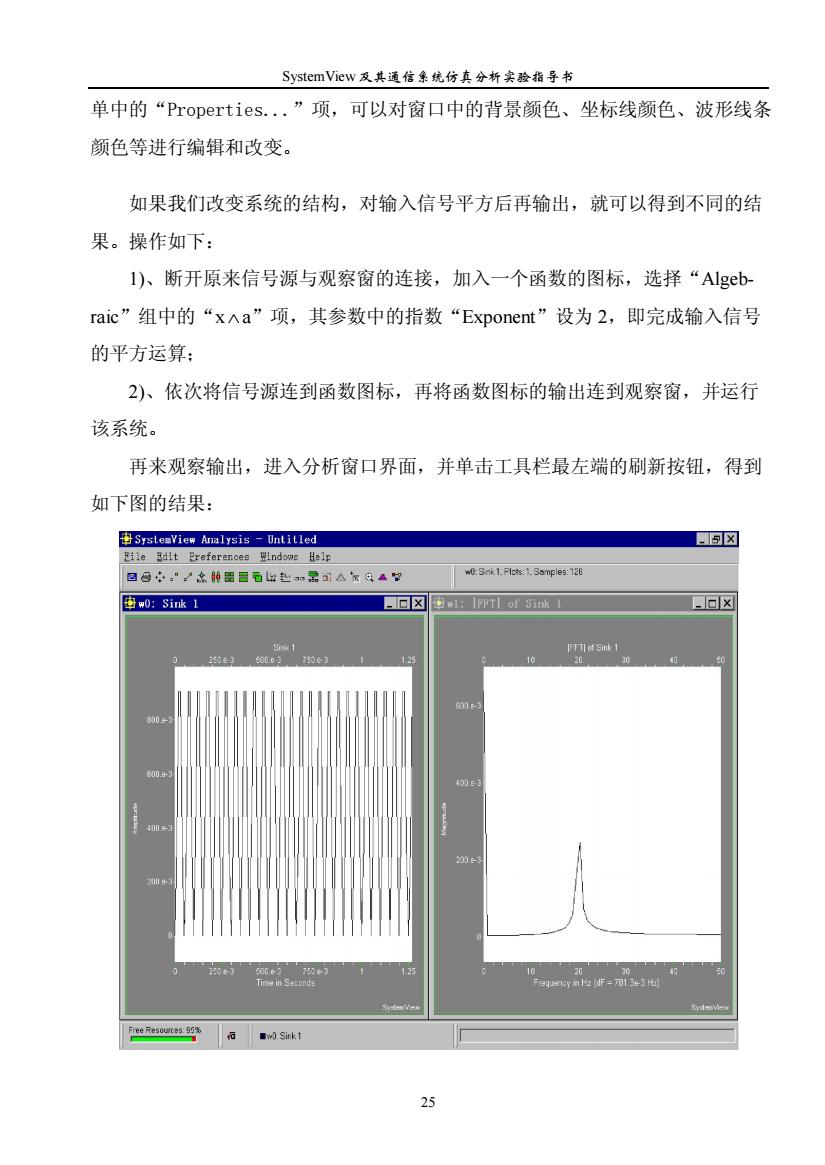

SystemView 及其通信系统仿真分析实验指导书 25 单中的“Properties.”项，可以对窗口中的背景颜色、坐标线颜色、波形线条 颜色等进行编辑和改变。 如果我们改变系统的结构，对输入信号平方后再输出，就可以得到不同的结 果。操作如下： 1)、断开原来信号源与观察窗的连接，加入一个函数的图标，选择“Algebraic”组中的“x a”项，其参数中的指数“Exponent”设为 2，即完成输入信号 的平方运算； 2)、依次将信号源连到函数图标，再将函数图标的输出连到观察窗，并运行 该系统。 再来观察输出，进入分析窗口界面，并单击工具栏最左端的刷新按钮，得到 如下图的结果：
