业精于勤而于》 微机启动过程分析 3.2.2上电过程 ◆开机上电过程中，如果电源发生故障，不能发出 PW_OK信号，这时微机处于待机状态，给用户的印 象是系统出现死机，而且屏幕没有任何提示，也不会 鸣笛告警。 ◆如果机箱复位按键压下后不能自动弹起，这时系统也 会处于不停复位状态之中。 11 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 11 业精于勤而荒于嬉 3.2 微机启动过程分析 3.2.2 上电过程 开机上电过程中，如果电源发生故障，不能发出 PW_OK信号，这时微机处于待机状态，给用户的印 象是系统出现死机，而且屏幕没有任何提示，也不会 鸣笛告警。 如果机箱复位按键压下后不能自动弹起，这时系统也 会处于不停复位状态之中
业精于勤而于》 微机启动过程分析 3.2.2POST自检过程分析 ◆核心部件检测： 检测CPU→校验BIOS的正确性→检测CMOS芯片→ 检测北桥芯片→检测南桥芯片→检测键盘控制器→检 测前16KB内存→检测显卡BIOS→检测中断控制器→ 检测高速缓冲控制器。 12 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 12 业精于勤而荒于嬉 3.2 微机启动过程分析 3.2.2 POST自检过程分析 核心部件检测： 检测CPU→校验BIOS的正确性→检测CMOS芯片→ 检测北桥芯片→检测南桥芯片→检测键盘控制器→检 测前16KB内存→检测显卡BIOS→检测中断控制器→ 检测高速缓冲控制器
业精于勤而于》 微机启动过程分析 3.2.2POST自检过程分析 ◆核心部件检测成功后，显示的第1个启动画面 Award Modular BIOS v6.00PG,An Energy Star Ally Copyright (C)1984-2008,Award Software,Inc. EP45-UD3R F1a EPA POLLUTION PREVENTER 主板型号 BIOS版本 功能键 <DEL>:BIOS Setup <F9>:XpressRecovery2 <F12>:Boot Menu <End>:Qflash 09/08/2008-P45-1CH10-7A89PG0YC-00 13 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 13 业精于勤而荒于嬉 3.2 微机启动过程分析 3.2.2 POST自检过程分析 核心部件检测成功后，显示的第1个启动画面

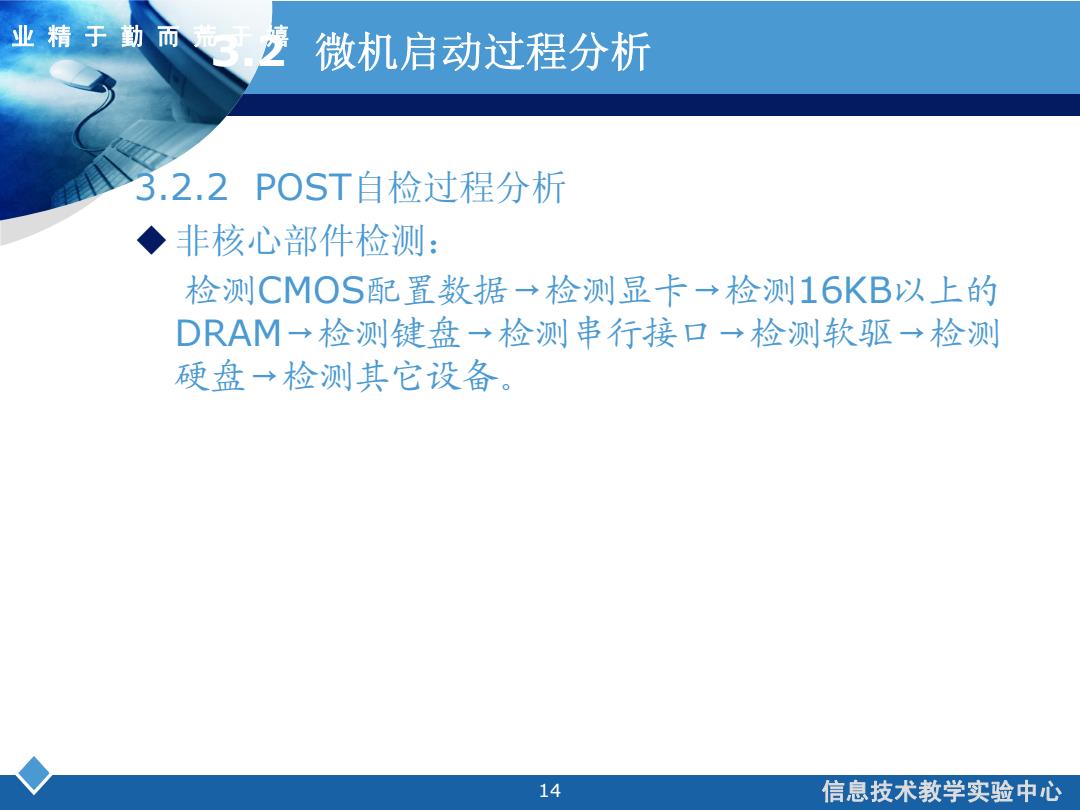

业精于勤而、》 微机启动过程分析 3.2.2POST自检过程分析 ◆非核心部件检测： 检测CMOS配置数据→检测显卡→检测16KB以上的 DRAM→检测键盘→检测串行接口→检测软驱→检测 硬盘→检测其它设备。 14 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 14 业精于勤而荒于嬉 3.2 微机启动过程分析 3.2.2 POST自检过程分析 非核心部件检测： 检测CMOS配置数据→检测显卡→检测16KB以上的 DRAM→检测键盘→检测串行接口→检测软驱→检测 硬盘→检测其它设备
