简单，用钢量少，支柱少，减少了遮光，作 业 也比较方便，而且夜间有草帘覆盖保温，提早和延晚栽培果菜类效果好。且仍具有较强的抗风 载雪能力，造价较低。 4.无柱钢架大棚 一般跨度为10-12m,矢高2.5一2.7m, 每隔1m设一道桁架，桁架上弦用16号、下 弦用14号的钢筋，拉花用12号钢筋焊接而 成，桁架下弦处用5道16号钢筋做纵向拉 梁，拉梁上用14号钢筋焊接两个斜向小立柱 支撑 在拱架上，以防拱架扭曲。此种大棚无支柱，透光性好，作业方便，有利于设置内保温，抗风 载雪能力强，可由专门的厂家生产成装配式以便于拆卸，与竹木大棚相比，一次性投资较大。 5.装配式镀锌薄壁钢管大 棚 跨度一般为6一8m,矢高2.5 -3m,长30一50m。管径25，管 壁厚1.2一1.5mm的薄壁钢管制作 成拱杆、拉杆、立杆（两端棚头 用)，钢管内外热浸镀锌以延长使 用寿命。用卡具、套管连接棚杆 组装成棚体，覆盖薄膜用卡膜 7 槽。制成的大棚具有使用寿命 卡器 长、省钢材、成本低的优点，但 图328装配式被锋薄壁钢管大想 (王惠水，19烟1) 自身重量大，运输移动困难。 (二)塑料大棚的结构 1.拱架 是塑料大棚承受风、雪荷载和承重的主要构件，按构造不同，拱架主要有单杆式和桁架式 两种形式。 (1)单杆式 竹木结构、水泥结构塑料大棚和跨度小于8m的钢管结构塑料大棚的拱架基本为单杆式， 称拱杆。拱杆大多采用宽4一6Cm左右的片竹或小竹竿在安装时现场弯曲成形。拱杆表面光
简单，用钢量少，支柱少，减少了遮光，作 业 也比较方便，而且夜间有草帘覆盖保温，提早和延晚栽培果菜类效果好。且仍具有较强的抗风 载雪能力，造价较低。 4．无柱钢架大棚 一般跨度为 10－12m，矢高 2.5—2.7m， 每隔 lm 设一道桁架，桁架上弦用 16 号、下 弦用 14 号的钢筋，拉花用 12 号钢筋焊接而 成，桁架下弦处用 5 道 16 号钢筋做纵向拉 梁，拉梁上用 14 号钢筋焊接两个斜向小立柱 支撑 在拱架上，以防拱架扭曲。此种大棚无支柱，透光性好，作业方便，有利于设置内保温，抗风 载雪能力强，可由专门的厂家生产成装配式以便于拆卸，与竹木大棚相比，一次性投资较大。 5．装配式镀锌薄壁钢管大 棚 跨度一般为 6－8m，矢高 2.5 －3m，长 30—50m。管径 25，管 壁厚 1.2—1.5mm 的薄壁钢管制作 成拱杆、拉杆、立杆(两端棚头 用)，钢管内外热浸镀锌以延长使 用寿命。用卡具、套管连接棚杆 组装成棚体，覆盖薄膜用卡膜 槽。制成的大棚具有使用寿命 长、省钢材、成本低的优点，但 自身重量大，运输移动困难。 (二)塑料大棚的结构 1．拱架 是塑料大棚承受风、雪荷载和承重的主要构件，按构造不同，拱架主要有单杆式和桁架式 两种形式。 (1)单杆式 竹木结构、水泥结构塑料大棚和跨度小于 8m 的钢管结构塑料大棚的拱架基本为单杆式， 称拱杆。拱杆大多采用宽 4－6cm 左右的片竹或小竹竿在安装时现场弯曲成形。拱杆表面光
滑、易于弯曲，弯成拱形后具有较高的强度。 装配式镀锌钢管结构塑料大棚的拱杆由专业工厂制造生产，为了便于制造和运输，其拱杆 均由可拆装并且对称的一对拱杆组成，其中间采用螺栓连接或套管式接头承插连接。 (2)桁架式 跨度大于8m的钢管结构塑料大棚，为保 证结构强度，其拱架一般制作成桁架式，圆 拱形桁架由上弦拱杆、下弦拱杆和腹杆构 图0能第式棋杆 成。 1,城银杆2宝行3，下孩机杆 2.纵梁 保证拱架纵向稳定，使各拱架连接成为整体的构件。竹木结构塑料大棚的纵拉杆主要采用 直径40-70mm的竹竿或木杆。水泥和钢管结构塑料大棚则主要采用直径20mm或25mm、壁厚为 1.2mm的薄壁镀锌管或21mm、26mm的厚壁焊接钢管制造。 3.立柱 拱架材科断面较小，不足以承受风、雪荷载，或拱架的跨度较大，棚体结构强度不够时， 则需要在棚内设置立柱，直接支撑拱架和纵梁，以提高塑料大棚整体的承载能力。 竹木结构塑料大棚大多设有立柱，材料主要采用直径50一80mm的杂木或断面为 80mmX80mm、100mmX100mm的钢筋混凝土桩。 4。山墙立柱 山墙立柱即棚头立柱，常见的为直立 型，在多风强风地区则适于采用圆拱型和斜 撑型。后两种山墙立柱对风压的阻力较小， 同时抵抗风压的强度大，棚架纵向稳定度 高，但其自身结构或与其关联的门的结构比 较复杂，材料用量较大。除水泥结构塑料大 棚基本采用直立型山墙立柱外，竹木结构和 图3对由墙立柱的形试 钢管结构塑料大棚则直立、圆拱、斜撑三种 《克树事，射 形式都有采用。 5.骨架连接卡具 塑料大棚的骨架之间连接，如拱架与山墙立柱之间、拱架与拱架之间、拱架与山墙立体之 间，除竹木结构塑料大棚采用线绳和铁丝捆绑之外，装配式镀锌钢管结构塑料大棚和钢筋一玻 璃纤维增强水泥结构塑料大棚均由专门预制的卡具连接。这些卡具分别由弹簧钢丝、钢板、钢 管等加工制造，具有使用方便、拆装迅速、固定可靠等优点
滑、易于弯曲，弯成拱形后具有较高的强度。 装配式镀锌钢管结构塑料大棚的拱杆由专业工厂制造生产，为了便于制造和运输，其拱杆 均由可拆装并且对称的一对拱杆组成，其中间采用螺栓连接或套管式接头承插连接。 (2)桁架式 跨度大于 8m 的钢管结构塑料大棚，为保 证结构强度，其拱架一般制作成桁架式，圆 拱形桁架由上弦拱杆、下弦拱杆和腹杆构 成。 2．纵梁 保证拱架纵向稳定，使各拱架连接成为整体的构件。竹木结构塑料大棚的纵拉杆主要采用 直径 40--70mm 的竹竿或木杆。水泥和钢管结构塑料大棚则主要采用直径 20mm 或 25mm、壁厚为 1.2mm 的薄壁镀锌管或 21mm、26mm 的厚壁焊接钢管制造。 3．立柱 拱架材料断面较小，不足以承受风、雪荷载，或拱架的跨度较大，棚体结构强度不够时， 则需要在棚内设置立柱，直接支撑拱架和纵梁，以提高塑料大棚整体的承载能力。 竹木结构塑料大棚大多设有立柱，材料主要采用直径 50－80mm 的杂木或断面为 80mmX80mm、l00mmXl00mm 的钢筋混凝土桩。 4．山墙立柱 山墙立柱即棚头立柱，常见的为直立 型，在多风强风地区则适于采用圆拱型和斜 撑型。后两种山墙立柱对风压的阻力较小， 同时抵抗风压的强度大，棚架纵向稳定度 高，但其自身结构或与其关联的门的结构比 较复杂，材料用量较大。除水泥结构塑料大 棚基本采用直立型山墙立柱外，竹木结构和 钢管结构塑料大棚则直立、圆拱、斜撑三种 形式都有采用。 5．骨架连接卡具 塑料大棚的骨架之间连接，如拱架与山墙立柱之间、拱架与拱架之间、拱架与山墙立体之 间，除竹木结构塑料大棚采用线绳和铁丝捆绑之外，装配式镀锌钢管结构塑料大棚和钢筋—玻 璃纤维增强水泥结构塑料大棚均由专门预制的卡具连接。这些卡具分别由弹簧钢丝、钢板、钢 管等加工制造，具有使用方便、拆装迅速、固定可靠等优点
6.门 塑料大棚的门，既是管理与运输的出人口，又可兼作通风换气口。单栋大棚的门一般设在 棚头中央。为了保温，棚门可开在南端棚头。气温升高后，为加强通风，可在北端再开一扇 门。棚门的形式有合叶门、吊轨推拉门等。为了减少建棚投资，也可在门口吊挂草帘或棉帘代 替门。 (三)塑料大棚的性能 1.温度 大棚有明显的增温效果，这是由于地面接受太阳辐射，而地面有效辐射受到覆盖物阻隔而 使气温升高，称为“温室效应”。同时，地面热量也向地中传导，使土壤贮热。 (1)气温 大棚的温度常受外界条件的影响，有着明显的季节性差异。 棚内气温的昼夜变化比外界剧烈。在晴天或多云天气日出前出现最低温度迟于露地，且持 续时间短：日出后1一2h气温即迅速升高，日最高温度出现在12：00一13：00：14：00-15：00 以后棚温开始下降，平均每小时下降3一5C。夜间棚温变化情况和外界基本一致，通常比露地 高3一6C。棚内昼夜温差，11月下旬-2月中旬多在10C以上，3一9月昼夜温差常在20C左 右，甚至达30C。阴天日变化较晴日平稳。 大棚内不同部位的温度也有差异。日出后棚体接受阳光。先由东侧开始，逐渐转向南侧， 再转向西侧，所以，上午棚东侧温度高，中午棚顶和南侧高，下午西侧稍高，差值一般在1℃ 左右。棚内上下部温度，白天棚顶一般高于底部和地面3一4C,而夜间正相反，土壤深层高于 地表2一4C,四周温度较低。 (2)地温 一天中棚内最高地温比最高气温出现的时间晚2，最低地温也比最低气温出现的时间晚 2h。 棚内土壤温度还受很多因素的影响，除季节和天气外，又因棚的大小、覆盖保温状况、施 肥、中耕、灌水、通风及地膜覆盖等因素而受到影响。 2.光照 大棚的采光面大，所以棚内光质、光照强度及光照时数基本上能满足需要。棚内光照状况 因季节、天气、时间、覆盖方式、薄膜质量及使用情况等不同而有很大差异。 垂直光照差别为：高处照度强，下部照度弱，棚架越高，下层的光照强度越弱。 水平照度差异为：南北延长的大棚东侧照度为29.1%，中部为28%，西侧29%，光差仅 1%,东西延长的大棚，南侧50%，北侧为30%，不如南北延长的大棚光照均匀。 由于建棚所用的材料不同，钢架大棚受光条件较好，仅比露地减少28%：竹木结构棚立柱 多，遮阳面大，受光量减少37.5%。棚架材料越粗大，棚顶结构越复杂，遮阳面积就越大
6．门 塑料大棚的门，既是管理与运输的出人口，又可兼作通风换气口。单栋大棚的门一般设在 棚头中央。为了保温，棚门可开在南端棚头。气温升高后，为加强通风，可在北端再开一扇 门。棚门的形式有合叶门、吊轨推拉门等。为了减少建棚投资，也可在门口吊挂草帘或棉帘代 替门。 (三)塑料大棚的性能 1．温度 大棚有明显的增温效果，这是由于地面接受太阳辐射，而地面有效辐射受到覆盖物阻隔而 使气温升高，称为“温室效应”。同时，地面热量也向地中传导，使土壤贮热。 (1)气温 大棚的温度常受外界条件的影响，有着明显的季节性差异。 棚内气温的昼夜变化比外界剧烈。在晴天或多云天气日出前出现最低温度迟于露地，且持 续时间短；日出后 1－2h 气温即迅速升高，日最高温度出现在 12：00—13:00；14:00－15:00 以后棚温开始下降，平均每小时下降 3—5C。夜间棚温变化情况和外界基本一致，通常比露地 高 3—6C。棚内昼夜温差，11 月下旬－2 月中旬多在 10C 以上，3—9 月昼夜温差常在 20C 左 右，甚至达 30C。阴天日变化较晴日平稳。 大棚内不同部位的温度也有差异。日出后棚体接受阳光。先由东侧开始，逐渐转向南侧， 再转向西侧，所以，上午棚东侧温度高，中午棚顶和南侧高，下午西侧稍高，差值一般在 1℃ 左右。棚内上下部温度，白天棚顶一般高于底部和地面 3－4C，而夜间正相反，土壤深层高于 地表 2—4C，四周温度较低。 (2)地温 一天中棚内最高地温比最高气温出现的时间晚 2h，最低地温也比最低气温出现的时间晚 2h。 棚内土壤温度还受很多因素的影响，除季节和天气外，又因棚的大小、覆盖保温状况、施 肥、中耕、灌水、通风及地膜覆盖等因素而受到影响。 2．光照 大棚的采光面大，所以棚内光质、光照强度及光照时数基本上能满足需要。棚内光照状况 因季节、天气、时间、覆盖方式、薄膜质量及使用情况等不同而有很大差异。 垂直光照差别为：高处照度强，下部照度弱，棚架越高，下层的光照强度越弱。 水平照度差异为：南北延长的大棚东侧照度为 29.1％，中部为 28％，西侧 29％，光差仅 1％，东西延长的大棚，南侧 50％，北侧为 30％，不如南北延长的大棚光照均匀。 由于建棚所用的材料不同，钢架大棚受光条件较好，仅比露地减少 28％；竹木结构棚立柱 多，遮阳面大，受光量减少 37.5％。棚架材料越粗大，棚顶结构越复杂，遮阳面积就越大

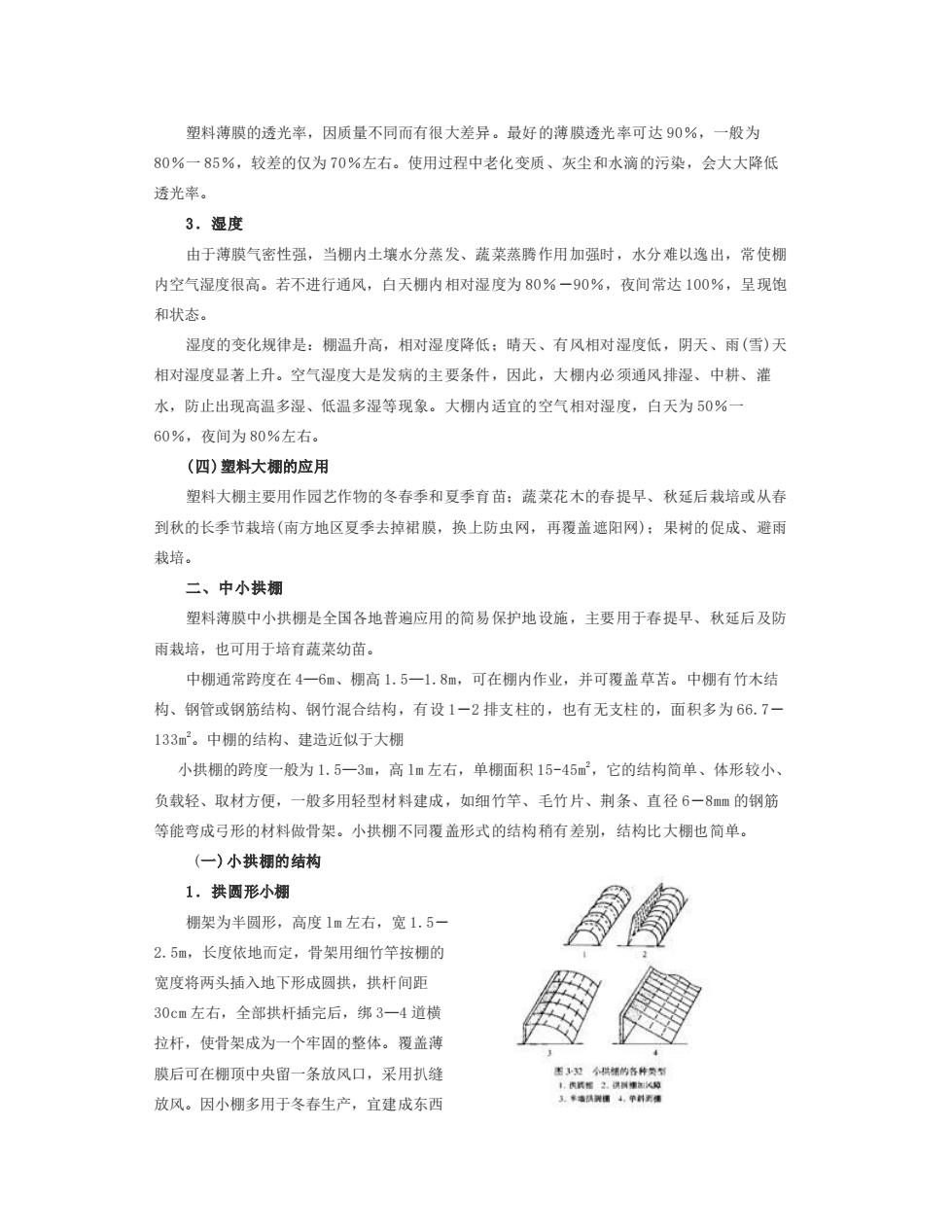

塑料薄膜的透光率，因质量不同而有很大差异。最好的薄膜透光率可达90%，一般为 80%一85%，较差的仅为70%左右。使用过程中老化变质、灰尘和水滴的污染，会大大降低 透光率。 3.湿度 由于薄膜气密性强，当棚内土壤水分蒸发、蔬菜蒸腾作用加强时，水分难以逸出，常使棚 内空气湿度很高。若不进行通风，白天棚内相对湿度为80%一90%，夜间常达100%，呈现饱 和状态。 湿度的变化规律是：棚温升高，相对湿度降低：晴天、有风相对湿度低，阴天、雨（雪）天 相对湿度显著上升。空气湿度大是发病的主要条件，因此，大棚内必须通风排湿、中耕、灌 水，防止出现高温多湿、低温多湿等现象。大棚内适宜的空气相对湿度，白天为50%一 60%,夜间为80%左右。 (四)塑料大棚的应用 塑料大棚主要用作园艺作物的冬春季和夏季育苗：蔬菜花木的春提早、秋延后栽培或从春 到秋的长季节栽培（南方地区夏季去掉裙膜，换上防虫网，再覆盖遮阳网）：果树的促成、避雨 栽培。 二、中小拱棚 塑料薄膜中小拱棚是全国各地普遍应用的简易保护地设施，主要用于春提早、秋延后及防 雨栽培，也可用于培有蔬菜幼苗。 中棚通常跨度在4一6m、棚高1.5一1.8m,可在棚内作业，并可覆盖草苦。中棚有竹木结 构、钢管或钢筋结构、钢竹混合结构，有设1一2排支柱的，也有无支柱的，面积多为66.7一 133m。中棚的结构、建造近似于大棚 小拱棚的跨度一般为1.5一3m,高1m左右，单棚面积15-45m,它的结构简单、体形较小、 负载轻、取材方便，一般多用轻型材料建成，如细竹竿、毛竹片、荆条、直径6一8mm的钢筋 等能弯成弓形的材料做骨架。小拱棚不同覆盖形式的结构稍有差别，结构比大棚也简单。 (一)小拱棚的结构 1.拱圆形小棚 棚架为半圆形，高度1m左右，宽1.5 2.5m,长度依地而定，骨架用细竹竿按棚的 宽度将两头插入地下形成圆拱，拱杆间距 30cm左右，全部拱杆插完后，绑3一4道横 拉杆，使骨架成为一个牢固的整体。覆盖薄 膜后可在棚顶中央留一条放风口，采用扒缝 图夏供架的各种典到 1,代筑相之.洗斜加关对 放风。因小棚多用于冬春生产，宜建成东西 三.墙其洲情4，单料面健
塑料薄膜的透光率，因质量不同而有很大差异。最好的薄膜透光率可达 90％，一般为 80％一 85％，较差的仅为 70％左右。使用过程中老化变质、灰尘和水滴的污染，会大大降低 透光率。 3．湿度 由于薄膜气密性强，当棚内土壤水分蒸发、蔬菜蒸腾作用加强时，水分难以逸出，常使棚 内空气湿度很高。若不进行通风，白天棚内相对湿度为 80％－90％，夜间常达 100％，呈现饱 和状态。 湿度的变化规律是：棚温升高，相对湿度降低；晴天、有风相对湿度低，阴天、雨(雪)天 相对湿度显著上升。空气湿度大是发病的主要条件，因此，大棚内必须通风排湿、中耕、灌 水，防止出现高温多湿、低温多湿等现象。大棚内适宜的空气相对湿度，白天为 50％一 60％，夜间为 80％左右。 (四)塑料大棚的应用 塑料大棚主要用作园艺作物的冬春季和夏季育苗；蔬菜花木的春提早、秋延后栽培或从春 到秋的长季节栽培(南方地区夏季去掉裙膜，换上防虫网，再覆盖遮阳网)；果树的促成、避雨 栽培。 二、中小拱棚 塑料薄膜中小拱棚是全国各地普遍应用的简易保护地设施，主要用于春提早、秋延后及防 雨栽培，也可用于培育蔬菜幼苗。 中棚通常跨度在 4—6m、棚高 1.5—1.8m，可在棚内作业，并可覆盖草苫。中棚有竹木结 构、钢管或钢筋结构、钢竹混合结构，有设 1－2 排支柱的，也有无支柱的，面积多为 66.7－ 133m2。中棚的结构、建造近似于大棚 小拱棚的跨度一般为 1.5—3m，高 lm 左右，单棚面积 15-45m2，它的结构简单、体形较小、 负载轻、取材方便，一般多用轻型材料建成，如细竹竿、毛竹片、荆条、直径 6－8mm 的钢筋 等能弯成弓形的材料做骨架。小拱棚不同覆盖形式的结构稍有差别，结构比大棚也简单。 (一)小拱棚的结构 1．拱圆形小棚 棚架为半圆形，高度 lm 左右，宽 1.5－ 2.5m，长度依地而定，骨架用细竹竿按棚的 宽度将两头插入地下形成圆拱，拱杆间距 30cm 左右，全部拱杆插完后，绑 3—4 道横 拉杆，使骨架成为一个牢固的整体。覆盖薄 膜后可在棚顶中央留一条放风口，采用扒缝 放风。因小棚多用于冬春生产，宜建成东西
延长。为了加强防寒保温，棚的北面可加设 风障，棚面上于夜间再加盖草苫。 2.半拱圆小棚 棚架为拱圆形小棚的一半，北面为1m左右高的土墙或砖墙，南面为半拱圆的棚面。棚的 高度为1.1一1.3m,跨度为2一2.5m,一般无立柱，跨度大时中间可设1一2排立柱，以支撑棚 面及负荷草苫。放风口设在棚的南面腰部，采用扒缝放风，棚的方向以东西延长为好。 3.单斜面小棚 棚形是三角形（或屋脊形），适用于多雨的地区。中间设一排立柱，柱顶上拉一道8号铁 丝，两侧用竹竿斜立绑成三角形，可在平地立棚架，棚高1一1.2m,宽1.5一2m。也可在棚的 四周筑起高30cm左右的畦框，在畦上立棚架，覆盖薄膜即成，一般不覆盖草苦。建棚的方 位，东西延长或南北延长均可。 (二)小拱棚的性能 1.温度 热源为阳光，所以棚内的气温随外界气温的变化而改变，并受薄膜特性、拱棚类型以及是 否有外覆盖的影响。温度的变化规律与大棚相似，由于小棚的空间小，缓冲力弱，在没有外覆 盖的条件下，温度变化较大棚剧烈。晴天时增温效果显著，阴雨雪天增温效果差，棚内最低温 度仅比露地提高1一3，遇寒潮极易产生霜冻。冬春用于生产的小棚必须加盖草苫防寒，加盖草 苦的小棚，温度可提高2-12以上，可比露地提高4一12左右。 2.湿度 小拱棚覆盖薄膜后，因土壤蒸发、植株蒸腾造成棚内高湿，一般棚内空气相对湿度可达 70%一100%，白天进行通风时相对湿度可保持在40%一60%，比露地高20%左右。棚内相对 湿度的变化与棚内湿度有关，当棚温升高时，相对湿度降低：棚温降低时，则相对湿度增高： 白天湿度低，夜间湿度高：晴天低，阴天高。 3.光照 小拱棚的光照情况与薄膜的种类、新旧、水滴的有无、污染情况以及棚形结构等有较大的 关系，并且不同部位的光量分布也不同，小拱棚南北的透光率差为7%左右。 (三)小拱棚的应用 小拱棚主要用作蔬菜花卉的春季早熟栽培，早春园艺作物的育苗和秋季蔬菜、花卉的延 后栽培。 第三节 温室的种类 一、中国温室的类型与演变 温室(greenhouse)是可以人工调控环境中温、光、水、气等因子，其栽培空间覆以透明
延长。为了加强防寒保温，棚的北面可加设 风障，棚面上于夜间再加盖草苫。 2．半拱圆小棚 棚架为拱圆形小棚的一半，北面为 lm 左右高的土墙或砖墙，南面为半拱圆的棚面。棚的 高度为 1.1－1.3m，跨度为 2－2.5m，一般无立柱，跨度大时中间可设 1—2 排立柱，以支撑棚 面及负荷草苫。放风口设在棚的南面腰部，采用扒缝放风，棚的方向以东西延长为好。 3．单斜面小棚 棚形是三角形(或屋脊形)，适用于多雨的地区。中间设一排立柱，柱顶上拉一道 8 号铁 丝，两侧用竹竿斜立绑成三角形，可在平地立棚架，棚高 1－1.2m，宽 1．5—2m。也可在棚的 四周筑起高 30cm 左右的畦框，在畦上立棚架，覆盖薄膜即成，一般不覆盖草苫。建棚的方 位，东西延长或南北延长均可。 (二)小拱棚的性能 1．温度 热源为阳光，所以棚内的气温随外界气温的变化而改变，并受薄膜特性、拱棚类型以及是 否有外覆盖的影响。温度的变化规律与大棚相似，由于小棚的空间小，缓冲力弱，在没有外覆 盖的条件下，温度变化较大棚剧烈。晴天时增温效果显著，阴雨雪天增温效果差，棚内最低温 度仅比露地提高 1－3，遇寒潮极易产生霜冻。冬春用于生产的小棚必须加盖草苫防寒，加盖草 苫的小棚，温度可提高 2-12 以上，可比露地提高 4—12 左右。 2．湿度 小拱棚覆盖薄膜后，因土壤蒸发、植株蒸腾造成棚内高湿，一般棚内空气相对湿度可达 70％一 100％，白天进行通风时相对湿度可保持在 40％－60％，比露地高 20％左右。棚内相对 湿度的变化与棚内湿度有关，当棚温升高时，相对湿度降低；棚温降低时，则相对湿度增高； 白天湿度低，夜间湿度高；晴天低，阴天高。 3．光照 小拱棚的光照情况与薄膜的种类、新旧、水滴的有无、污染情况以及棚形结构等有较大的 关系，并且不同部位的光量分布也不同，小拱棚南北的透光率差为 7％左右。 (三)小拱棚的应用 小拱棚主要用作蔬菜花卉的春季早熟栽培，早春园艺作物的育苗和秋季蔬菜、花卉的延 后栽培。 第三节 温室的种类 一、中国温室的类型与演变 温室(greenhouse)是可以人工调控环境中温、光、水、气等因子，其栽培空间覆以透明
