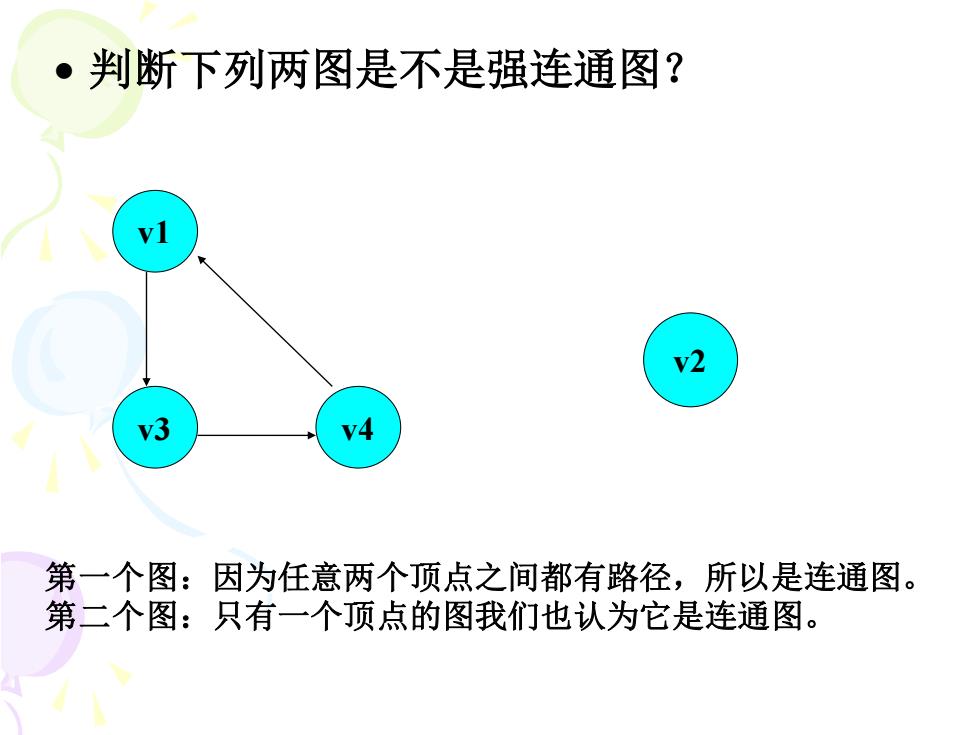

判断下列两图是不是强连通图？ vl v2 第一个图：因为任意两个顶点之间都有路径，所以是连通图。 第二个图：只有一个顶点的图我们也认为它是连通图
• 判断下列两图是不是强连通图？ v1 v3 v4 v2 第一个图：因为任意两个顶点之间都有路径，所以是连通图。 第二个图：只有一个顶点的图我们也认为它是连通图
强连通分量：有向图中的极大连通子图称为 强连通分量。 (复杂一点的有向图的强连通分量找起来很 麻烦，必须编程序让计算机找。) ● 注意三点问题： 。首先，它必须是有向图的子图。 。其次，它必须是连通的。 再次，它必须是极大的（看有没有包含它的 更大的子图也是连通的？如果有，它就不是 极大的；没有，它就是极大的)
• 强连通分量：有向图中的极大连通子图称为 强连通分量。 • （复杂一点的有向图的强连通分量找起来很 麻烦，必须编程序让计算机找。） • 注意三点问题： • 首先，它必须是有向图的子图。 • 其次，它必须是连通的。 • 再次，它必须是极大的（看有没有包含它的 更大的子图也是连通的？如果有，它就不是 极大的；没有，它就是极大的）

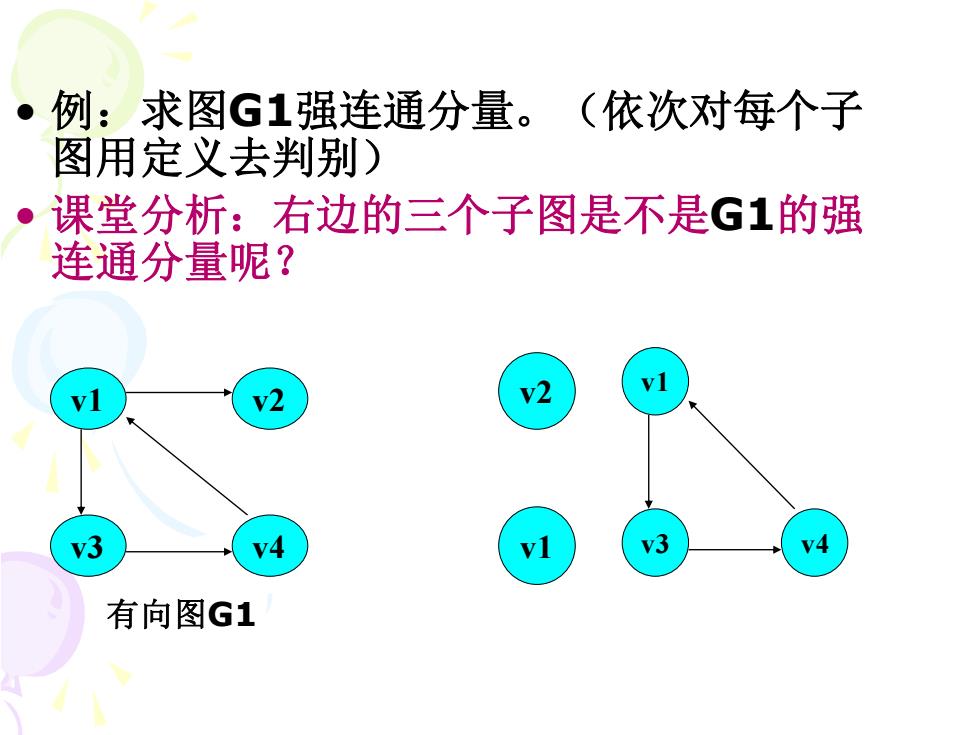

● 例：求图G1强连通分量。（依次对每个子 图用定义去判别) ·课堂分析：右边的三个子图是不是G1的强 连通分量呢？ v2 v3 V4 V3 有向图G1
v1 v2 v3 v4 有向图G1 • 例：求图G1强连通分量。（依次对每个子 图用定义去判别） • 课堂分析：右边的三个子图是不是G1的强 连通分量呢？ v2 v1 v1 v3 v4
v2 v2 y3 有向图G1 是有向图G1的子图，是连通的。但它是不 是极大的呢？能不能找到包含它的更大的子 图也是连通的？ 找不到包含它的更大的子图也是连通的， 所以它就是极大的。所以它是强连通分量
• 是有向图G1的子图，是连通的。但它是不 是极大的呢?能不能找到包含它的更大的子 图也是连通的？ • 找不到包含它的更大的子图也是连通的， 所以它就是极大的。所以它是强连通分量 。 v1 v2 v3 v4 有向图G1 v2

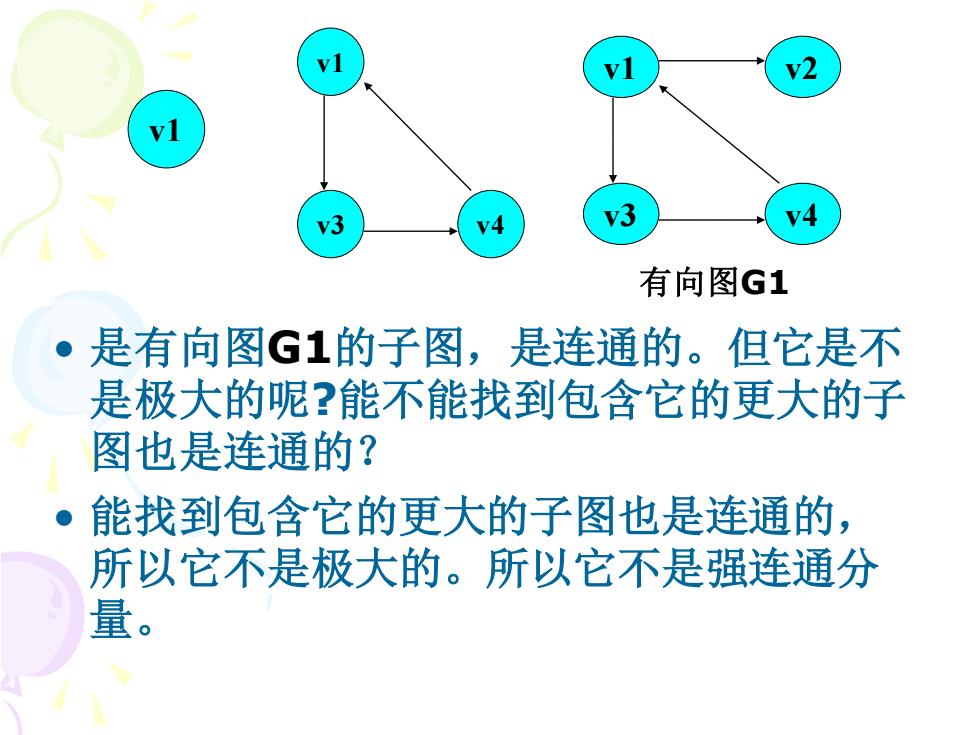

v2 v3 有向图G1 是有向图G1的子图，是连通的。但它是不 是极大的呢？能不能找到包含它的更大的子 图也是连通的？ 能找到包含它的更大的子图也是连通的， 所以它不是极大的。所以它不是强连通分 量
• 是有向图G1的子图，是连通的。但它是不 是极大的呢?能不能找到包含它的更大的子 图也是连通的？ • 能找到包含它的更大的子图也是连通的， 所以它不是极大的。所以它不是强连通分 量。 v1 v2 v3 v4 有向图G1 v1 v1 v3 v4
