① 二元酸： 工业上合成不饱和聚酯树脂时，多采用不饱和二元酸 (如顺丁烯二酸酐和反丁烯二酸)和饱和二元酸（如 邻苯二甲酸酐和间苯二甲酸酐等)的混合组分，以调 节其中的双键含量。 不饱和酸与饱和酸的投料比对不饱和聚酯的性能有很 大影响。以顺酐、苯酐和丙二醇缩聚为例，不饱和酸 /饱和酸=11（摩尔比）是一个极限比值，低于此比 值时树脂固化后材料为塑性；高于此比值时则为弹性。 通常称11（摩尔比）投料的不饱和聚酯树脂为“低活 性”，高于此值（如2/1或311）称为“中活性”或 “高活性
11 ① 二元酸： 工业上合成不饱和聚酯树脂时，多采用不饱和二元酸 （如顺丁烯二酸酐和反丁烯二酸）和饱和二元酸（如 邻苯二甲酸酐和间苯二甲酸酐等）的混合组分，以调 节其中的双键含量。 不饱和酸与饱和酸的投料比对不饱和聚酯的性能有很 大影响。以顺酐、苯酐和丙二醇缩聚为例，不饱和酸 ／饱和酸＝1/1（摩尔比）是一个极限比值，低于此比 值时树脂固化后材料为塑性；高于此比值时则为弹性。 通常称1/1（摩尔比）投料的不饱和聚酯树脂为“低活 性”，高于此值（如2/1或3/1）称为“中活性”或 “高活性”
② 二元醇 最常用的二元醇是1,2-丙二醇、乙二醇，此外还有 2,2-二甲基-1,3-丙二醇和二酚基丙烷二丙二醇醚等。 合成不饱和聚酯树脂主要用二元醇或一元醇作为分 子链长的控制剂，采用多元醇得到的聚酯有支链结 构，且软化点高。 一般用乙二醇与18%的丙二醇混合成醇组分使用。 在二元醇中可以加入二酚基丙烷二丙二醇醚，合成 后得到双酚A型聚酯树脂。该树脂具有优异的耐化学 腐蚀（耐碱）性。 12
12 ② 二元醇 最常用的二元醇是1,2-丙二醇、乙二醇，此外还有 2,2-二甲基-1,3-丙二醇和二酚基丙烷二丙二醇醚等。 合成不饱和聚酯树脂主要用二元醇或一元醇作为分 子链长的控制剂，采用多元醇得到的聚酯有支链结 构，且软化点高。 一般用乙二醇与18%的丙二醇混合成醇组分使用。 在二元醇中可以加入二酚基丙烷二丙二醇醚，合成 后得到双酚A型聚酯树脂。该树脂具有优异的耐化学 腐蚀（耐碱）性
不饱和聚酯的相对分子质量 在合成不饱和聚酯时二元醇约过量5%~10%（摩尔 分数)，其相对分子质量在1000~3000左右。 研究结果表明，不饱和聚酯的相对分子质量为 2000~2500左右时，固化树脂具有较好的物理性能
不饱和聚酯的相对分子质量 在合成不饱和聚酯时二元醇约过量5％～10％(摩尔 分数)，其相对分子质量在1000～3000左右。 研究结果表明，不饱和聚酯的相对分子质量为 2000～2500左右时，固化树脂具有较好的物理性能
4.2.2不饱和聚酯的合成反应 不饱和聚酯树脂的合成完全遵循线型缩聚反应历程。 以酸酐和二元醇进行缩聚反应为例，其特点如下： ① 首先进行酸酐的开环加成反应，形成羧基酸，即 0 0 HO-R-OH+ HO-R-O-C-R-C-OH 醇 酸酐 14
14 4.2.2 不饱和聚酯的合成反应 不饱和聚酯树脂的合成完全遵循线型缩聚反应历程。 以酸酐和二元醇进行缩聚反应为例，其特点如下： ① 首先进行酸酐的开环加成反应，形成羧基酸，即 醇 酸酐 C=O O O ‖ ‖ HO-R´－OH + R O → HO－R´－O－C－R－C－OH C=O
②羧基酸可进一步进行缩聚反应，如羧基酸分子间 缩聚反应，链增长。反应式为 2HOR'OCORCOOH→ HOR OCORCOOR OCORCOOH H,O ③或者羧基酸与二元醇进行缩聚反应，得到的是液 态产物： HOR OCORCOOH+HOR OH HOR OCORCOOR OH+H,O

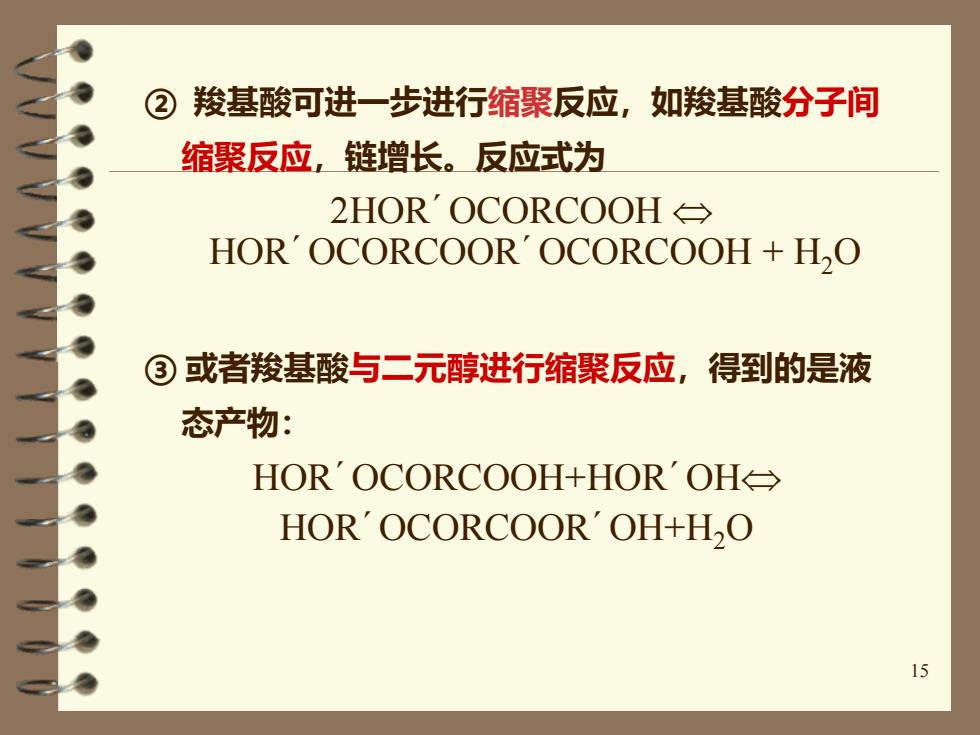

15 ② 羧基酸可进一步进行缩聚反应，如羧基酸分子间 缩聚反应，链增长。反应式为 2HOR´OCORCOOH HOR´OCORCOOR´OCORCOOH + H2O ③ 或者羧基酸与二元醇进行缩聚反应，得到的是液 态产物： HOR´OCORCOOH+HOR´OH HOR´OCORCOOR´OH+H2O
