2.运算放大器的电路模型 通常： ·开环电压增益 P A的≥105（很高） Up 供电 电源 ·输入电阻 r:≥1062（很大） UN Avo(UP-UN) N ▣输出电阻 r。≤1002（很小） 图2.1.3运算放大器的电路模型 Vo-Avo(UP -UN) (V_<vo<V+) 注意输入输出的相位关系 HOME BACK NEXT
2. 运算放大器的电路模型 图2.1.3 运算放大器的电路模型 通常： 开环电压增益 Avo的105 （很高） 输入电阻 r i 106Ω （很大） 输出电阻 r o 100Ω （很小） vO ＝Avo (vP－vN ) （ V－＜ vO ＜V＋ ） 注意输入输出的相位关系
2.运算放大器的电路模型 当Ao(p-N)≥'+时 + vo=V+ Up 供电 电源 Uo-o 当Ao(p-N)≤V时 N (U-u vo=V 电压传输特性 Vo/V 00=f(op-V) 正饱和 +Vom=V+ 线性范围内 Uo=Avo(Up-UN) 线性区 00=Ao(p-0N) 0 A0—斜率 (Up-UN)/mV 负饱和 b -Vom=V_ HOME BACK NEXT
2. 运算放大器的电路模型 当Avo (vP－vN ) V＋ 时 vO ＝ V＋ 当Avo (vP－vN ) V-时 vO ＝ V- 电压传输特性 vO ＝ f (vP－vN ) 线性范围内 vO ＝Avo (vP－vN ) Avo——斜率

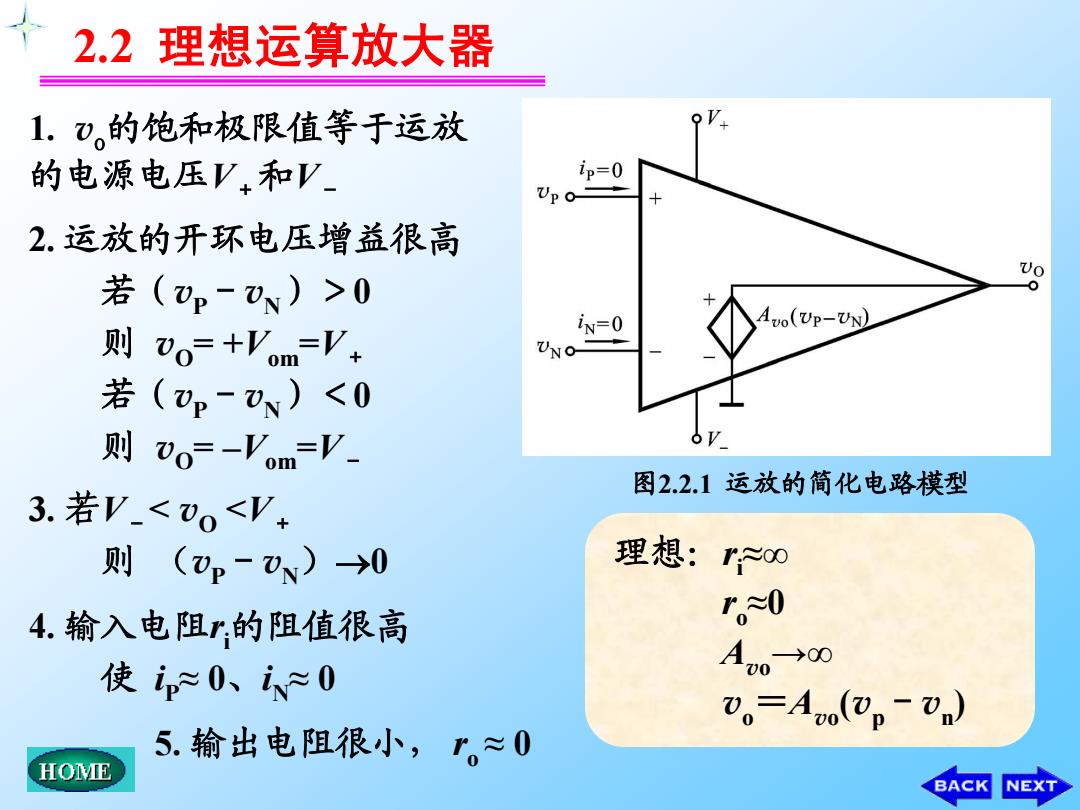

2.2理想运算放大器 1.v,的饱和极限值等于运放 oV. 的电源电压V,和V_ ip=0 2.运放的开环电压增益很高 vo 若(p-）>0 0 w=0 Avo(UP-UN) 则vo+'m=V+ 若(p-N)<0 则vo=-'m=V 图2.2.1运放的简化电路模型 3.若V<vo<V+ 则(p-)-0 理想：r0 4.输入电阻r的阻值很高 。0 使p0、≈0 A0→00 Vo-Avo(Up-VD) 5.输出电阻很小，r≈0 HOME BACK NEXT
2.2 理想运算放大器 1. vo的饱和极限值等于运放 的电源电压V＋和V－ 2. 运放的开环电压增益很高 若（vP－vN）＞0 则 vO = +Vom =V＋ 若（vP－vN）＜0 则 vO = –Vom =V－ 3. 若V－< vO <V＋ 则 （vP－vN）0 4. 输入电阻r i的阻值很高 使 iP ≈ 0、iN ≈ 0 5. 输出电阻很小， r o ≈ 0 理想：r i ≈∞ r o ≈0 Avo →∞ vo ＝Avo (vp－vn ) 图2.2.1 运放的简化电路模型
2.3基本线性运放电路 2.3.1同相放大电路 2.3.2反相放大电路 HOME BACK NEXT
2.3 基本线性运放电路 2.3.1 同相放大电路 2.3.2 反相放大电路

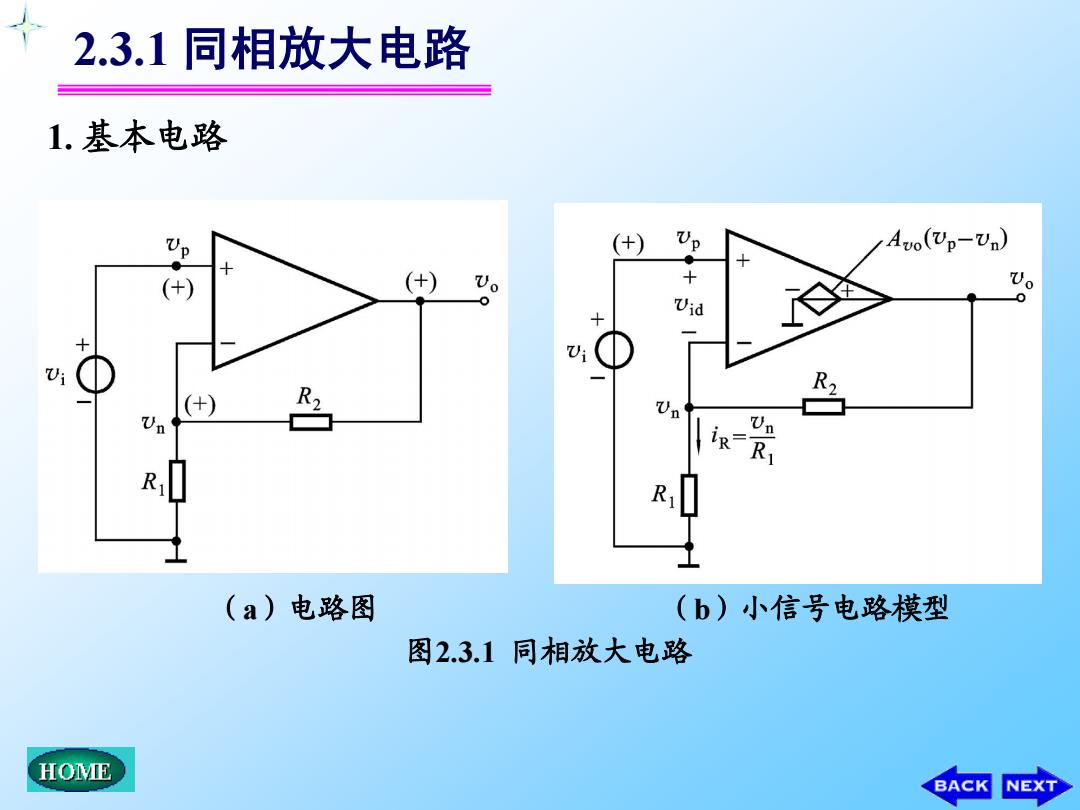

2.3.1同相放大电路 1.基本电路 (+) Up Avo(Up-Un) (+) (+) Vo + Vid ig-Ri Q (a)电路图 (b)小信号电路模型 图2.3.1同相放大电路 HOME BACK NEXT
2.3.1 同相放大电路 （a）电路图 （b）小信号电路模型 图2.3.1 同相放大电路 1. 基本电路
