3 混凝土结构工程 3.2.3钢筋的连接 ★焊接连接、绑扎连接、机械连接 1)焊接连接→主要分为压焊和熔焊两种 ◆压焊包括闪光对焊、电阻，点焊、气压 焊； ◆熔焊包括电孤焊、电渣压力焊

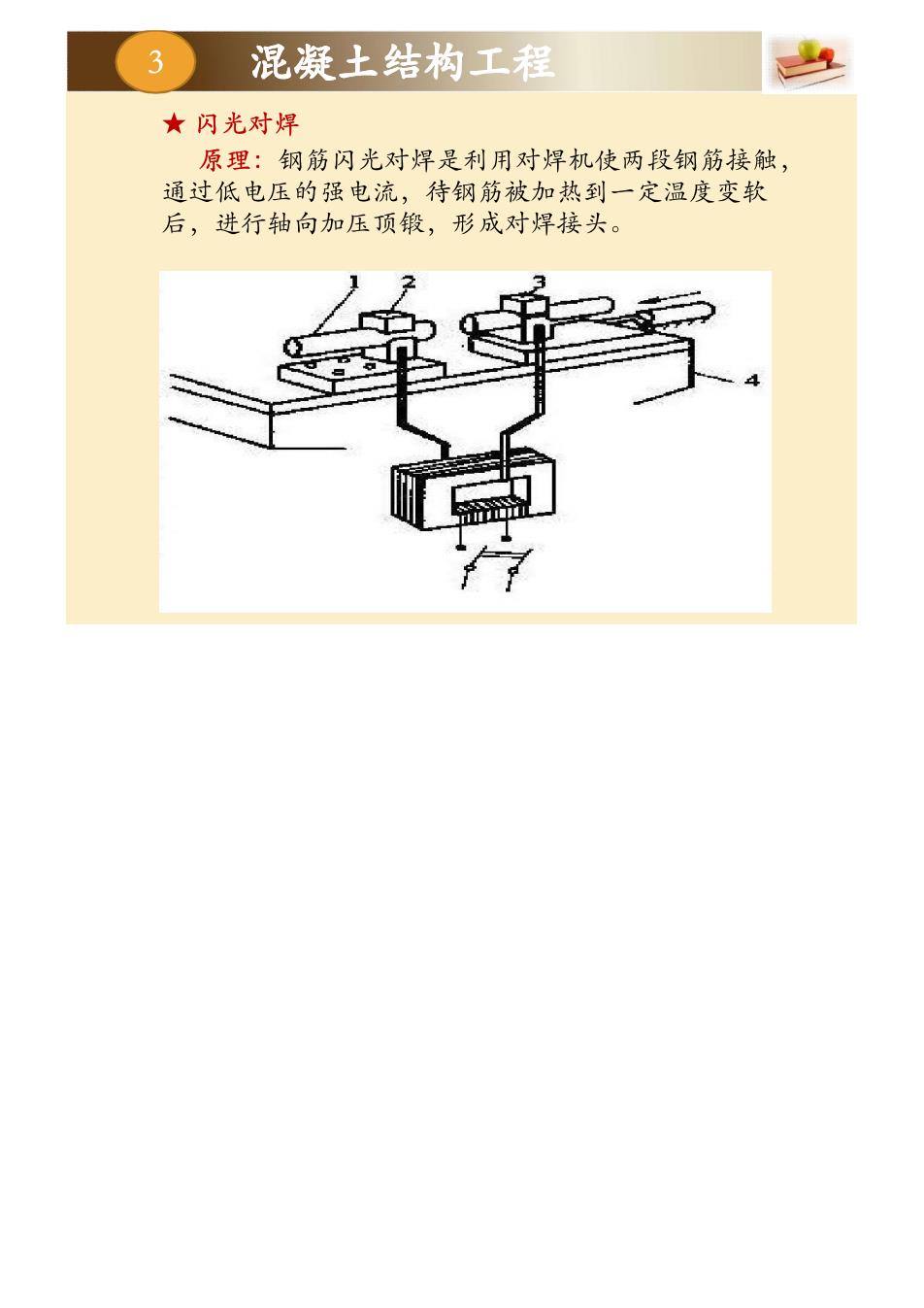

3 混凝土结构工程 ★闪光对焊 原理：钢筋闪光对焊是利用对焊机使两段钢筋接触， 通过低电压的强电流，待钢筋被加热到一定温度变软 后，进行轴向加压顶锻，形成对焊接头

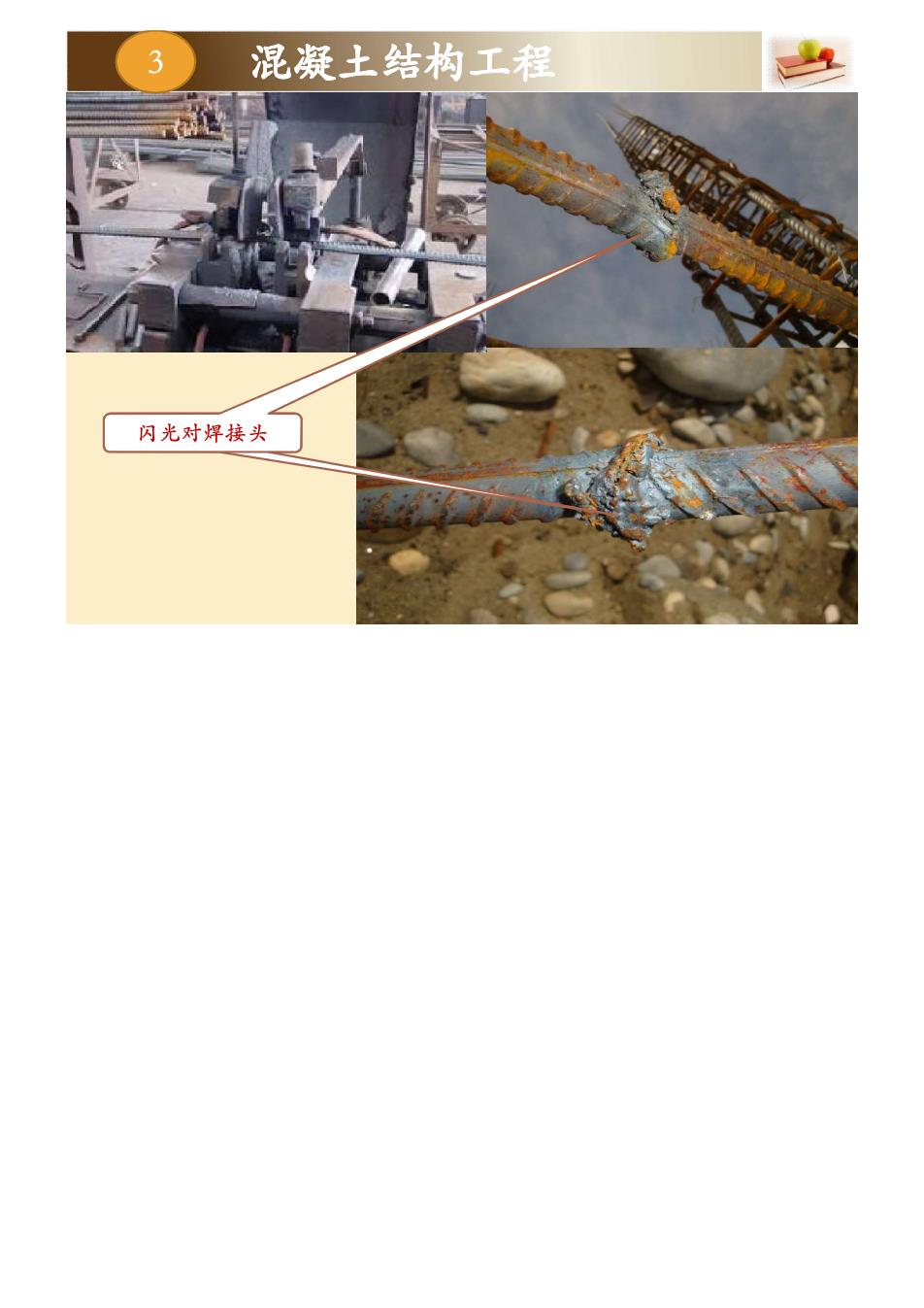

3 混凝土结构工程 对焊机 UN-100 标准编 JB5251-91 100 KVA 定负载持埃 50% 380V 颜定初级电流 264A 50 Hz 节级 数 8 定级数 8 最大钢焊件面积 1000mm2空载电压范图 3.8-7.6V 缘等级 F级防护等 P20 却水流量 8升/分 编号3■生产日期。年 成都西南焊接设备制造有限责任公司 地址：成都外西黄金路电话：028-87503676 闪光对焊机
3 混凝土结构工程 闪光对焊接头
3 混凝土结构工程 ★电孤焊 原理：电孤焊是用弧焊机使焊条与焊件之间产生高温， 焊条和电孤燃烧范围内的焊件熔化，待其凝固形成焊缝或 接头。 分类：焊包括帮条焊、搭接焊、坡口焊（也称剖口 焊)、窄间隙焊和熔槽帮条焊五种接头形式。此外，预埋 件的钢板与钢筋的连接一般也采用电孤焊。 4d5 a 8d10d b
