3.方向：理论上应与图样上形位公差框格指引线箭 头所指的方向垂直
３．方向：理论上应与图样上形位公差框格指引线箭 头所指的方向垂直
4.位置：有固定和浮动两种。 A展准平面 60.1 C暴准平至 B基准平面 bl 孔的位置度 a)标让示例b)公差带
４．位置：有固定和浮动两种

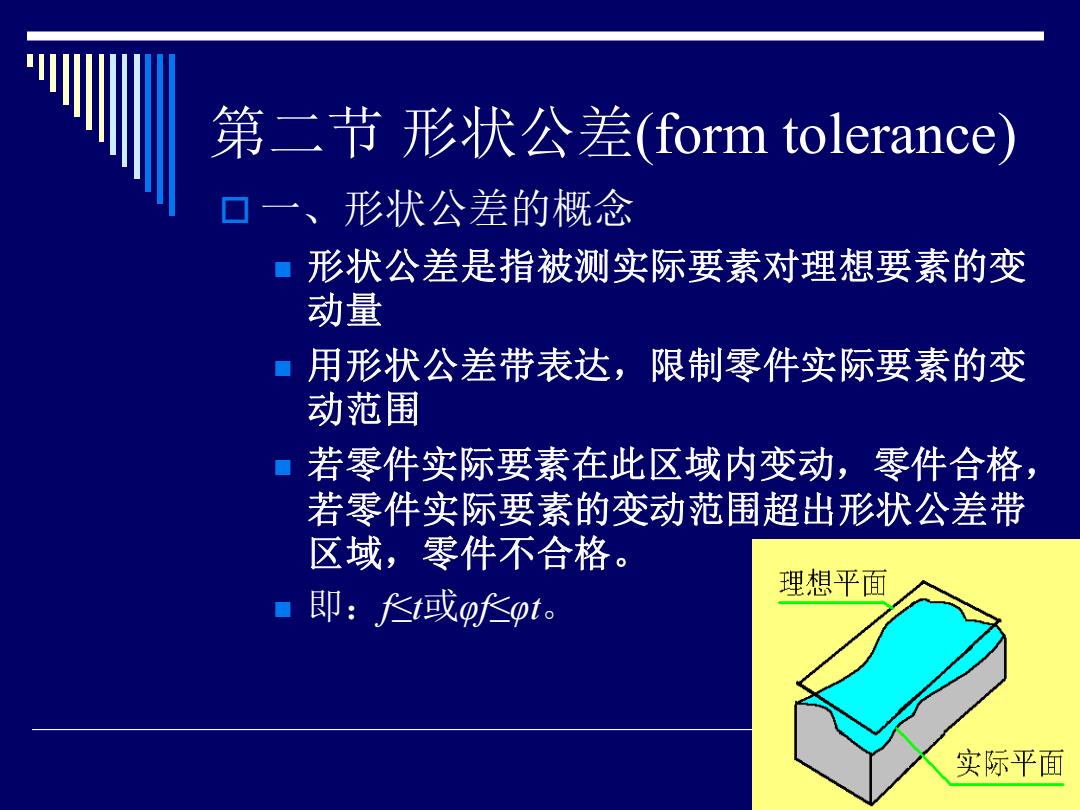

第二节形状公差(form tolerance) 口一、形状公差的概念 形状公差是指被测实际要素对理想要素的变 动量 用形状公差带表达，限制零件实际要素的变 动范围 0 若零件实际要素在此区域内变动，零件合格， 若零件实际要素的变动范围超出形状公差带 区域，零件不合格。 即：或0f水pt。 理想平面 实际平面
第二节 形状公差(form tolerance) 一、形状公差的概念 ◼ 形状公差是指被测实际要素对理想要素的变 动量 ◼ 用形状公差带表达，限制零件实际要素的变 动范围 ◼ 若零件实际要素在此区域内变动，零件合格， 若零件实际要素的变动范围超出形状公差带 区域，零件不合格。 ◼ 即：f≤t或φf≤φt
二、形状公差的评定标准 口1、评定准测一最小条件 评定形状误差的基本原则是“最小条件”：即被测 实际要素对其理想要素的最大变动量为最小。 (1)轮廓要素（线、面轮廓度除外） 最小条件就是理想要素位于实体之外与实际要素接 触，并使被测要素对理想要素的最大变动量为最小。 (2)中心要素 最小条件就是理想要素应穿过实际中心要素，并使 实际中心要素对理想要素的最大变动量为最小
二、形状公差的评定标准 1、评定准则—最小条件 ◼ 评定形状误差的基本原则是“最小条件”：即被测 实际要素对其理想要素的最大变动量为最小。 ◼ (1) 轮廓要素(线、面轮廓度除外) ◼ 最小条件就是理想要素位于实体之外与实际要素接 触，并使被测要素对理想要素的最大变动量为最小。 ◼ (2) 中心要素 ◼ 最小条件就是理想要素应穿过实际中心要素，并使 实际中心要素对理想要素的最大变动量为最小
被测实际要素 最小区域 轮廓要素的最小条件
Ⅰ 最小区域 f1 Ⅱ f 被测实际要素 Ⅲ f 轮廓要素的最小条件
