地理信息系统课程实验系列自编教材 地理信息系统实习指导 主编：王玲刘月兰 石河子大学师范学院地理系 2007年9月
地理信息系统课程实验系列自编教材 地理信息系统实习指导 主编：王 玲 刘月兰 石河子大学师范学院地理系 2007 年 9 月
实习参考教材 黄杏元，马劲松等.《地理信息系统概论》，北京：高等教育出版社，2001 年12月第二版 张超。地理信息系统实习教程.北京高等教育出版社，2000年8月第1版 实习共包括九个实验 实习一地图数字化.3 实习二GIS数据库的建立.6 实习三学习Arc View的操作.9 实习四缓冲区分析.16 实习五多层面叠合分析.19 实习六网络分析.24 实习七DE建立与应用.29 实习八三维建模.35 实习九综合实验. .39

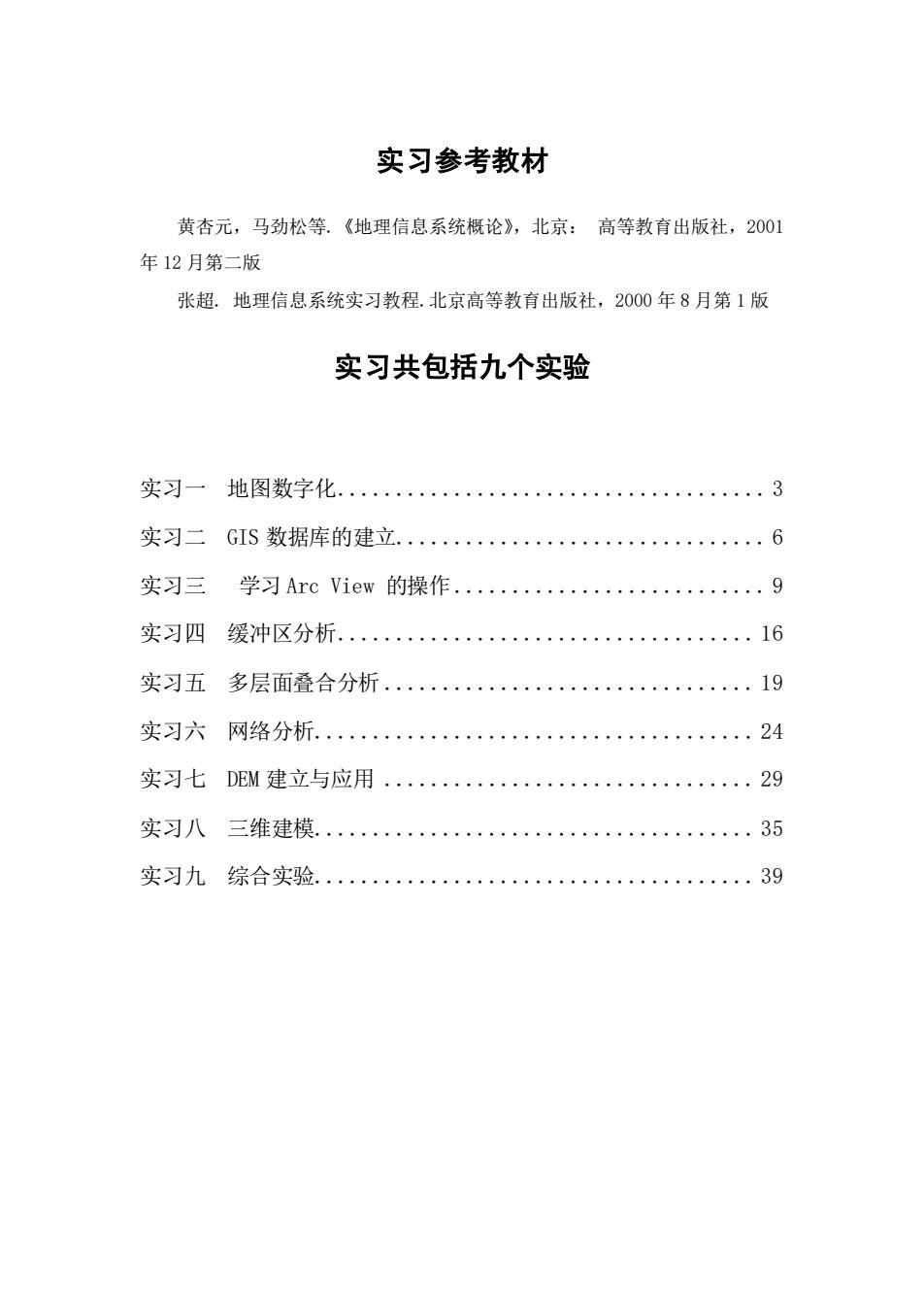

实习参考教材 黄杏元，马劲松等.《地理信息系统概论》，北京： 高等教育出版社，2001 年 12 月第二版 张超. 地理信息系统实习教程.北京高等教育出版社，2000 年 8 月第 1 版 实习共包括九个实验 实习一 地图数字化. 3 实习二 GIS 数据库的建立. 6 实习三 学习 Arc View 的操作. 9 实习四 缓冲区分析. 16 实习五 多层面叠合分析 . 19 实习六 网络分析. 24 实习七 DEM 建立与应用 . 29 实习八 三维建模. 35 实习九 综合实验. 39
实习一地图数字化 一、实验目的 l、初识MapInfo 2、利用MapInfo进行地图数字化 二、实验内容 先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自 动跟踪软件进行屏幕数字化是目前较为普遍的一种地图数字化方法。许多GIS 和图形软件都有对栅格图像的自动矢量化功能。这里MapInfo为例，说明对栅格 图像在屏幕上进行手工矢量化的基本步骤。 (一)准备扫描图像 选择要数字化的地图，识别该图的投影和坐标系统，在图上选取至少4个控 制点并获取控制点的实际地理坐标，然后将地图扫描成Mapinfo可以识别的栅格 图像格式保存。本次课准备了文件1.tif和2.jpg (二)栅格图像配准 在Mapinfo中打开文件l.tif 选择“file”一一”打开表”，在对话框的“文件类型”中选择“栅格图像” 或”，然后选择“2.tif”,出现对话框，要求对文件进行配准 点击“配准”。 输入控制点 可把图框的四个角的点（坐标是实际量算的经纬度坐标）作为四个控制点， 选择对话框中的“新建”（控制点编辑）移动鼠标，会出现一个十字光标，把这 个光标分别对准四个控制点，点击鼠标左键就会出现如下对话框 让输入经纬度坐标，其中x坐标为经度，y坐标为纬度。 输入四个控制点时应注意：其中任意三个点不能在一条直线上
实习一 地图数字化 一、实验目的 1、初识 MapInfo 2、利用 MapInfo 进行地图数字化 二、实验内容 先用扫描仪将地图扫描成栅格图像，然后以栅格图像为背景，手工或利用自 动跟踪软件进行屏幕数字化是目前较为普遍的一种地图数字化方法。许多 GIS 和图形软件都有对栅格图像的自动矢量化功能。这里 MapInfo 为例，说明对栅格 图像在屏幕上进行手工矢量化的基本步骤。 （一）准备扫描图像 选择要数字化的地图，识别该图的投影和坐标系统，在图上选取至少 4 个控 制点并获取控制点的实际地理坐标，然后将地图扫描成 Mapinfo 可以识别的栅格 图像格式保存。本次课准备了文件 1.tif 和 2.jpg （二）栅格图像配准 在 Mapinfo 中打开文件 1.tif 选择“file”——”打开表”,在对话框的“文件类型”中选择“栅格图像” 或”,然后选择“2.tif”,出现对话框，要求对文件进行配准 点击“配准”。 输入控制点 可把图框的四个角的点（坐标是实际量算的经纬度坐标）作为四个控制点， 选择对话框中的“新建” (控制点编辑)移动鼠标，会出现一个十字光标，把这 个光标分别对准四个控制点，点击鼠标左键就会出现如下对话框 让输入经纬度坐标，其中 x 坐标为经度，y 坐标为纬度。 输入四个控制点时应注意：其中任意三个点不能在一条直线上
编辑控制点 如果控制点输入有误，可以对其进行修改，选择对话框中的“编辑”就可以 进行修改。 (三)新建数字化图层 打开已经配准文件“2.jpg” 这时，就可以以2.jpg为背景数字化地图了。 新建数字化图层，选择“文件”一一新建表（新建图层）一一在新建图层对话 框中的“添加到当前的地图窗口”前打“√”，为了和打开的背景图在一个窗口 (特征类型)的下拉列表中，然后点击“创建”，出现： 输入新表的字段信息，如想建立“河流”图层，第一个字段可以输入名字“河 流名称”，属性为“字符”型，第二个字段可以输入“河流长度”，属性为“十 进制，小数点”2位“，其它字段照这两个字段输入。然后点击创建： 建立新建表的名称为“河流“存入你的文件夹中，就会创建好数字化的空白 图层， 打开“地图“菜单，选中”图层控制“，在”无标题“的图层中在可编辑栏 方框中打”√“，使该图层设为可编辑状态，这时就可以利用工具栏内的点、线、 面等绘图工具进行数字化和编辑，数字化的内容保存在新建图层中。如果不能 次性完成数字化工作，在退出时请”另存为工作空间“，下次就可以直接打开工 作空间继续数字化工作。 (四)屏幕矢量化地图 屏幕矢量化的基本步骤包括： 1、激活地图窗口并确保使一个图层可编辑 2、选择地图>改变视图放大地图窗口，使地图窗口的视野满足适合于屏幕跟 踪的宽度
编辑控制点 如果控制点输入有误，可以对其进行修改，选择对话框中的“编辑”就可以 进行修改。 （三）新建数字化图层 打开已经配准文件“2.jpg” 这时，就可以以 2.jpg 为背景数字化地图了。 新建数字化图层，选择“文件”——新建表(新建图层)——在新建图层对话 框中的“添加到当前的地图窗口” 前打“√”，为了和打开的背景图在一个窗口 (特征类型)的下拉列表中，然后点击“创建”，出现： 输入新表的字段信息，如想建立“河流”图层，第一个字段可以输入名字“河 流名称”，属性为 “字符”型，第二个字段可以输入“河流长度”，属性为“十 进制，小数点”2 位“，其它字段照这两个字段输入。然后点击创建： 建立新建表的名称为“河流“存入你的文件夹中，就会创建好数字化的空白 图层， 打开“地图“菜单，选中”图层控制“，在”无标题“的图层中在可编辑栏 方框中打”√“，使该图层设为可编辑状态，这时就可以利用工具栏内的点、线、 面等绘图工具进行数字化和编辑，数字化的内容保存在新建图层中。如果不能一 次性完成数字化工作，在退出时请”另存为工作空间“，下次就可以直接打开工 作空间继续数字化工作。 （四）屏幕矢量化地图 屏幕矢量化的基本步骤包括： 1、激活地图窗口并确保使一个图层可编辑 2、选择地图>改变视图放大地图窗口，使地图窗口的视野满足适合于屏幕跟 踪的宽度
3、开始跟踪地图 三、实验要求 要求初步做出数字化的地图，并打印出来
3、开始跟踪地图 三、实验要求 要求初步做出数字化的地图，并打印出来
