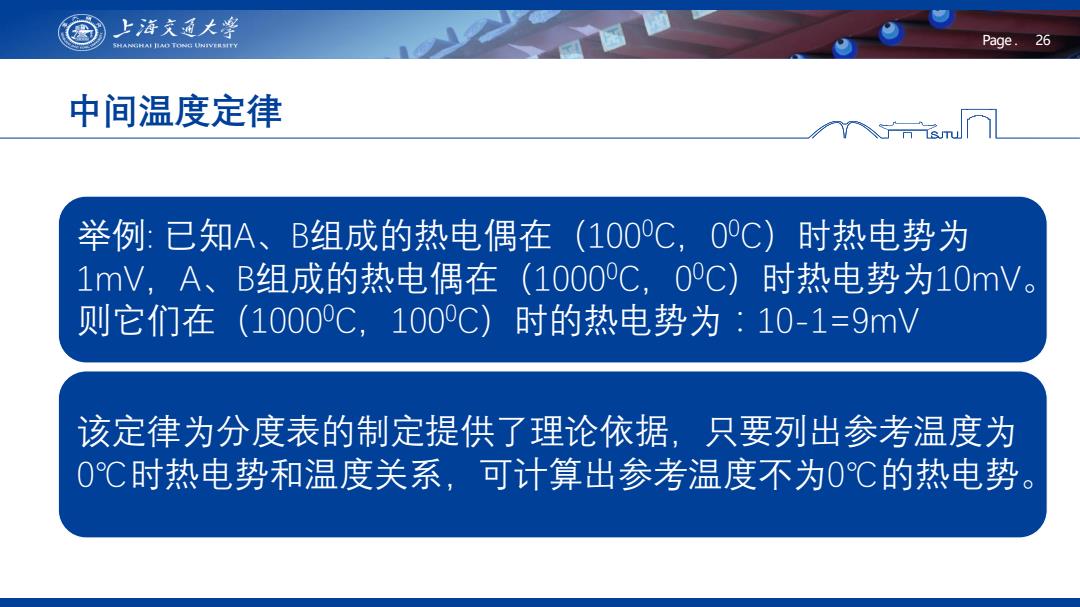

上海文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.26 中间温度定律 举例：已知A、B组成的热电偶在 (100C,0C)时热电势为 1mV,A、B组成的热电偶在(1000C,0C)l 时热电势为10mV。 则它们在(1000C,100C) 时的热电势为：10-1=9mV 该定律为分度表的制定提供了理论依据，只要列出参考温度为 0℃时热电势和温度关系，可计算出参考温度不为0℃的热电势
Page . 26 举例: 已知A、B组成的热电偶在（1000C，0 0C）时热电势为 1mV，A、B组成的热电偶在（10000C，0 0C）时热电势为10mV。 则它们在（10000C，1000C）时的热电势为：10-1=9mV 该定律为分度表的制定提供了理论依据，只要列出参考温度为 0℃时热电势和温度关系，可计算出参考温度不为0℃的热电势。 中间温度定律

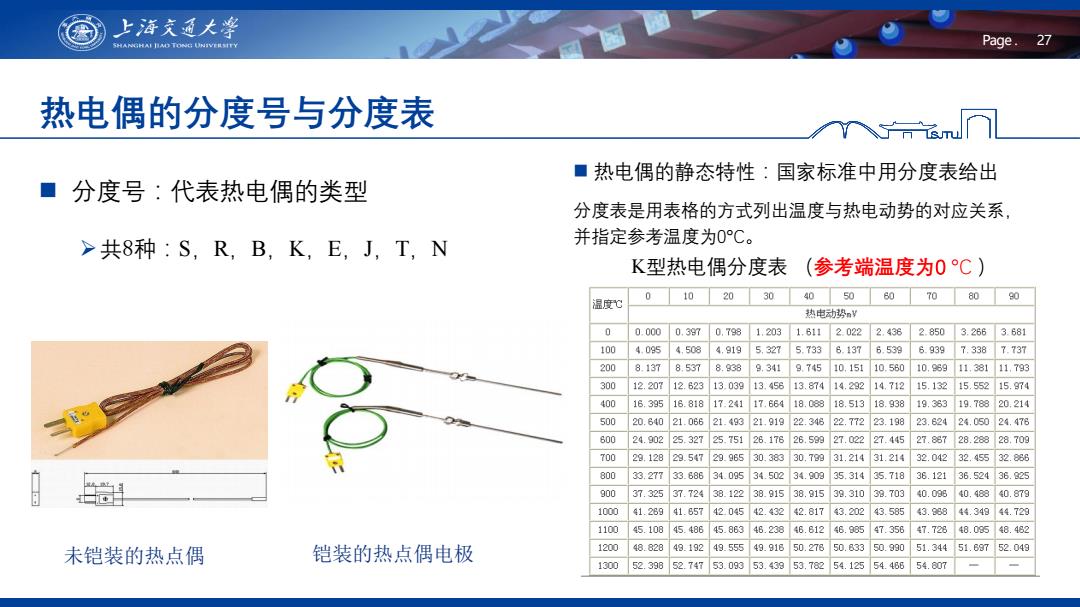

上海文通大￥ SHANGHAI IIAD TONG UNIVERSITY Page.27 热电偶的分度号与分度表 ■热电偶的静态特性：国家标准中用分度表给出 ■分度号：代表热电偶的类型 分度表是用表格的方式列出温度与热电动势的对应关系， >共8种：S,R,B,K,E,J,T,N 并指定参考温度为0C。 K型热电偶分度表（参考端温度为0°C) 0 10 20 30 4050 0 80 温度℃ 热电动势nV 0.0000.3970.7981.203 1.6112.0222.4362.850 3.2663.681 100 4.0954.5084.9195.3275.7336.1376.539 6.9397.3387.737 200 8.1378.5378.g389.3419.74510.15110.56010.98911.38111,793 300 12.20712.62313.03913.45813.87414.29214.71215.13215.55215.974 400 16.39516.81817.24117.66418.08818.51318.93819.38319.78820.214 500 20.64021.06621.49321.91922.34822.77223.19823.62424.05024.478 800 24.90225.32725.75128.17B26.59927.02227.445 27.88728.28828.709 700 29.12829.547 29.96530.38330.7931.21431.214 32.04232.45532.836 800 33.27733.88634.09534.50234.90 35.314 35.718 36.121 36.52436.825 日 900 37.32537.T2438.12238.91538.81538.310 38.703 40.0640.48840.879 1000 41.28941.6574204542.43242.81743.202 13.585 43.88844.34944.729 1100 45.10845.48645.86348.23846.61246.905 47.356 47.72848.08548.482 未铠装的热点偶 铠装的热点偶电极 1200 48.82848.19249.55549.91850.27850.83350.99051.34451.68752.049 130052.39852.74753.09353.43953.78254.12554.4B654.807
Page . 27 分度号：代表热电偶的类型 共8种：S，R，B，K，E，J，T，N 热电偶的静态特性：国家标准中用分度表给出 分度表是用表格的方式列出温度与热电动势的对应关系， 并指定参考温度为0C。 热电偶的分度号与分度表 K型热电偶分度表 （参考端温度为0 C ） 未铠装的热点偶 铠装的热点偶电极

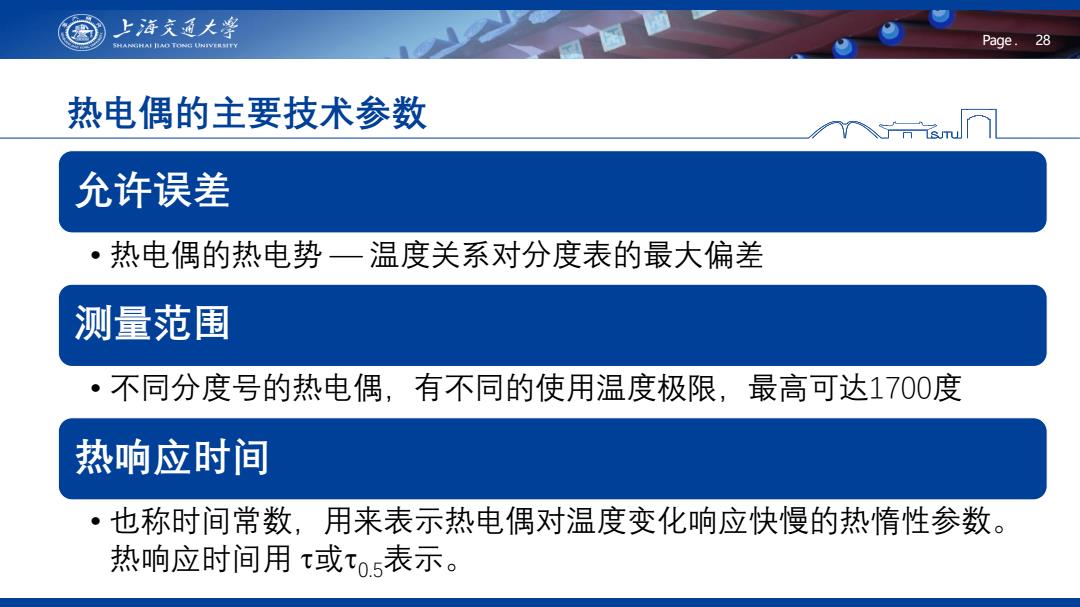

上海文通大学 SHANGHAI IIAD TONG UNIVERSITY Page.28 热电偶的主要技术参数 允许误差 ·热电偶的热电势一温度关系对分度表的最大偏差 测量范围 ·不同分度号的热电偶，有不同的使用温度极限，最高可达1700度 热响应时间 也称时间常数，用来表示热电偶对温度变化响应快慢的热惰性参数。 热响应时间用或to5表示
Page . 28 允许误差 • 热电偶的热电势 温度关系对分度表的最大偏差 测量范围 • 不同分度号的热电偶，有不同的使用温度极限，最高可达1700度 热响应时间 • 也称时间常数，用来表示热电偶对温度变化响应快慢的热惰性参数。 热响应时间用 或0.5表示。 热电偶的主要技术参数

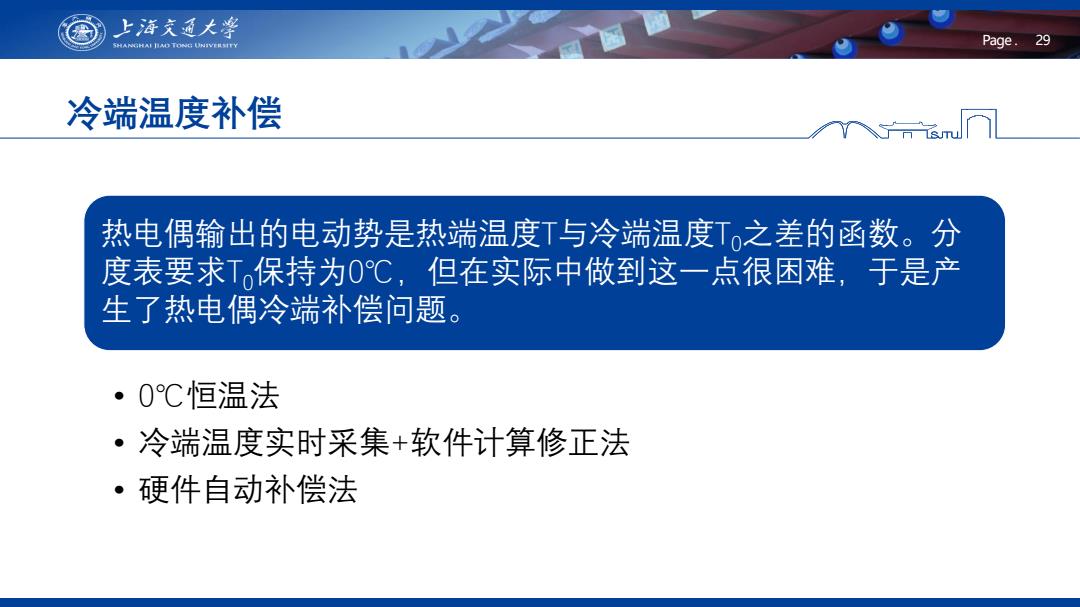

上海文通大学 ANHA1n作TtB时IVERSITY Page.29 冷端温度补偿 热电偶输出的电动势是热端温度T与冷端温度T，之差的函数。分 度表要求T,保持为0℃，但在实际中做到这一点很困难，于是产 生了热电偶冷端补偿问题。 ·0℃恒温法 ·冷端温度实时采集+软件计算修正法 ·硬件自动补偿法
Page . 29 热电偶输出的电动势是热端温度T与冷端温度T0之差的函数。分 度表要求T0保持为0℃，但在实际中做到这一点很困难，于是产 生了热电偶冷端补偿问题。 • 0℃恒温法 • 冷端温度实时采集+软件计算修正法 • 硬件自动补偿法 冷端温度补偿

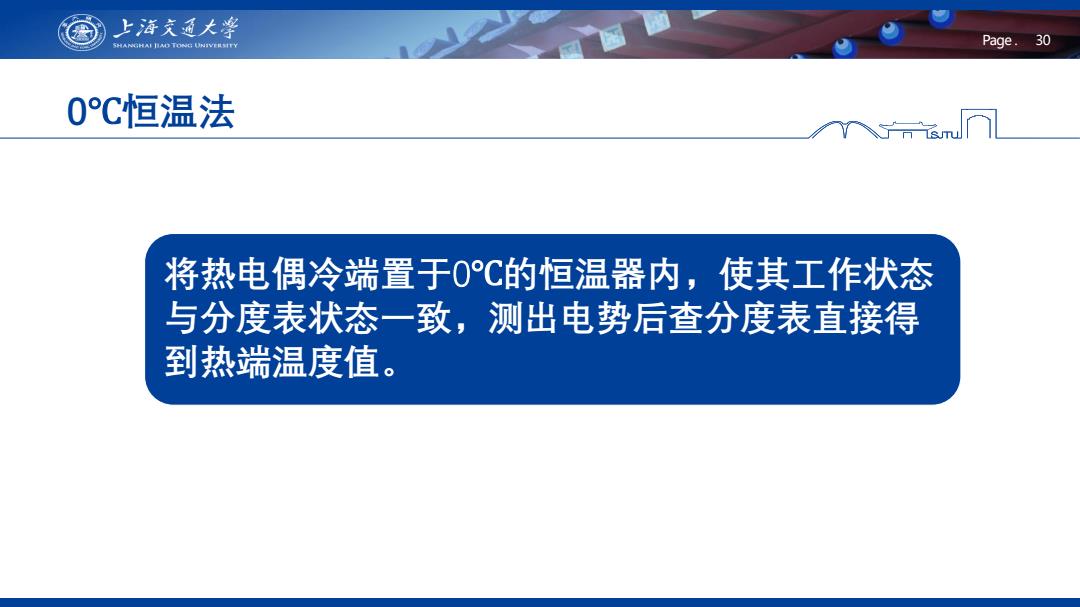

上游交通大学 SHANGHAL I作TeB时IVERSITy Page.30 0C恒温法 将热电偶冷端置于0C的恒温器内，使其工作状态 与分度表状态一致，测出电势后查分度表直接得 到热端温度值
Page . 30 将热电偶冷端置于0℃的恒温器内，使其工作状态 与分度表状态一致，测出电势后查分度表直接得 到热端温度值。 0℃恒温法
