Chapter3物理层 ■3.1从波形到比特 ■3.2传输介质 ■3.3数字调制与多路复用 ■3.4交换技术
Chapter 3 物理层 ◼ 3.1从波形到比特 ◼ 3.2传输介质 ◼ 3.3数字调制与多路复用 ◼ 3.4交换技术

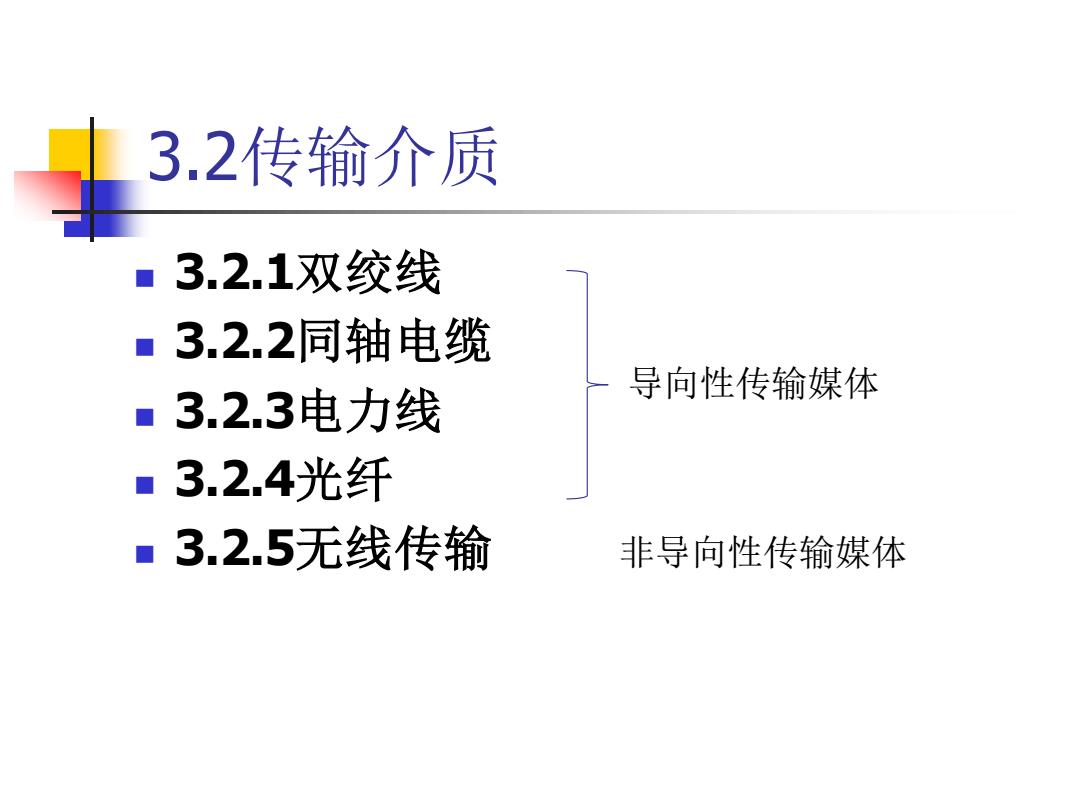

3.2传输介质 ■3.2.1双绞线 ■3.2.2同轴电缆 导向性传输媒体 ■3.2.3电力线 ■3.2.4光纤 ■3.2.5无线传输 非导向性传输媒体
3.2传输介质 ◼ 3.2.1双绞线 ◼ 3.2.2同轴电缆 ◼ 3.2.3电力线 ◼ 3.2.4光纤 ◼ 3.2.5无线传输 导向性传输媒体 非导向性传输媒体
电磁波的频谱 紫外线 f (Hz)1 100 102 104106 108 1010 1012 1014 1016 1018102010221024 无线电 微波 红外线 X射线 Y射线 可见光 f(Hz）104 105 106 107 108 109 1010 1011012 10131014 10151016 双绞线 卫星 光纤 同轴电缆 地面微波 海事 调幅 调频移动 无线电无线电 无线电无线电 喝十 电视 波段 LF MF HF VHF UHF SHF EHF THF 低频 中频 高频 甚高频特高频超高频极高频 巨高频
电磁波的频谱 无线电 微波 红外线 可见光 紫外线 X射线 射线 f (Hz) 100 102 104 106 108 1010 1012 1014 1016 1018 1020 1022 1024 双绞线 同轴电缆 卫星 地面微波 调幅 无线电 调频 无线电 海事 无线电 光纤 电视 f (Hz) 波段 LF MF HF VHF UHF SHF EHF THF 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 移动 无线电 低频 中频 高频 甚高频 特高频 超高频 极高频 巨高频
3.2.1双绞线TP(Twisted Pair) 由两条相互绝缘的铜线组成，其典型粗细约 1mm,两条象螺纹一样绞在一起。 Shielded Twisted Pair(sTP)屏蔽双绞线 ·Unshielded Twisted Pair(UTP)无屏蔽双绞线 双绞线的传输距离一般为100M,既可传输模 拟信号，也可传输数字信号
3.2.1双绞线 TP(Twisted Pair) ◼ 由两条相互绝缘的铜线组成，其典型粗细约 1mm，两条象螺纹一样绞在一起。 ◼ Shielded Twisted Pair(STP) 屏蔽双绞线 ◼ Unshielded Twisted Pair(UTP)无屏蔽双绞线 ◼ 双绞线的传输距离一般为100M，既可传输模 拟信号，也可传输数字信号

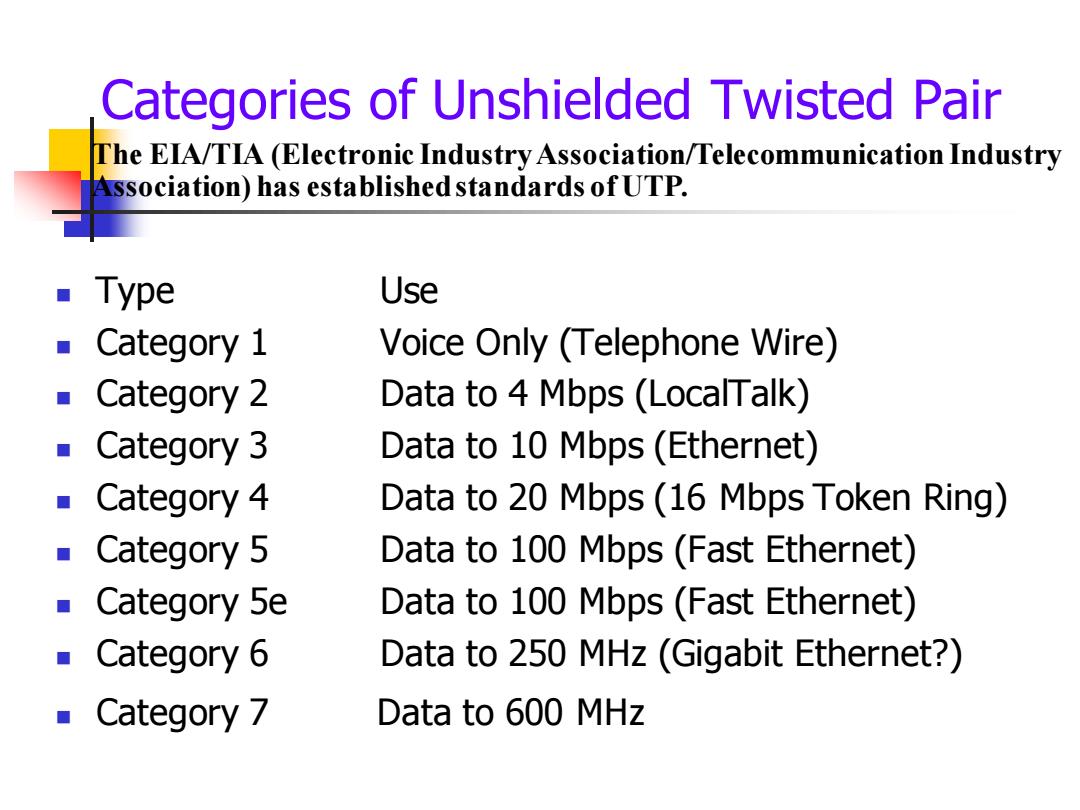

Categories of Unshielded Twisted Pair The EIA/TIA (Electronic Industry Association/Telecommunication Industry Association)has established standards of UTP. Type Use Category 1 Voice Only (Telephone Wire) Category 2 Data to 4 Mbps (LocalTalk) Category 3 Data to 10 Mbps(Ethernet) Category 4 Data to 20 Mbps(16 Mbps Token Ring) Category 5 Data to 100 Mbps(Fast Ethernet) Category 5e Data to 100 Mbps(Fast Ethernet) Category 6 Data to 250 MHz(Gigabit Ethernet?) Category 7 Data to 600 MHz
Categories of Unshielded Twisted Pair ◼ Type Use ◼ Category 1 Voice Only (Telephone Wire) ◼ Category 2 Data to 4 Mbps (LocalTalk) ◼ Category 3 Data to 10 Mbps (Ethernet) ◼ Category 4 Data to 20 Mbps (16 Mbps Token Ring) ◼ Category 5 Data to 100 Mbps (Fast Ethernet) ◼ Category 5e Data to 100 Mbps (Fast Ethernet) ◼ Category 6 Data to 250 MHz (Gigabit Ethernet?) ◼ Category 7 Data to 600 MHz The EIA/TIA (Electronic Industry Association/Telecommunication Industry Association) has established standards of UTP
