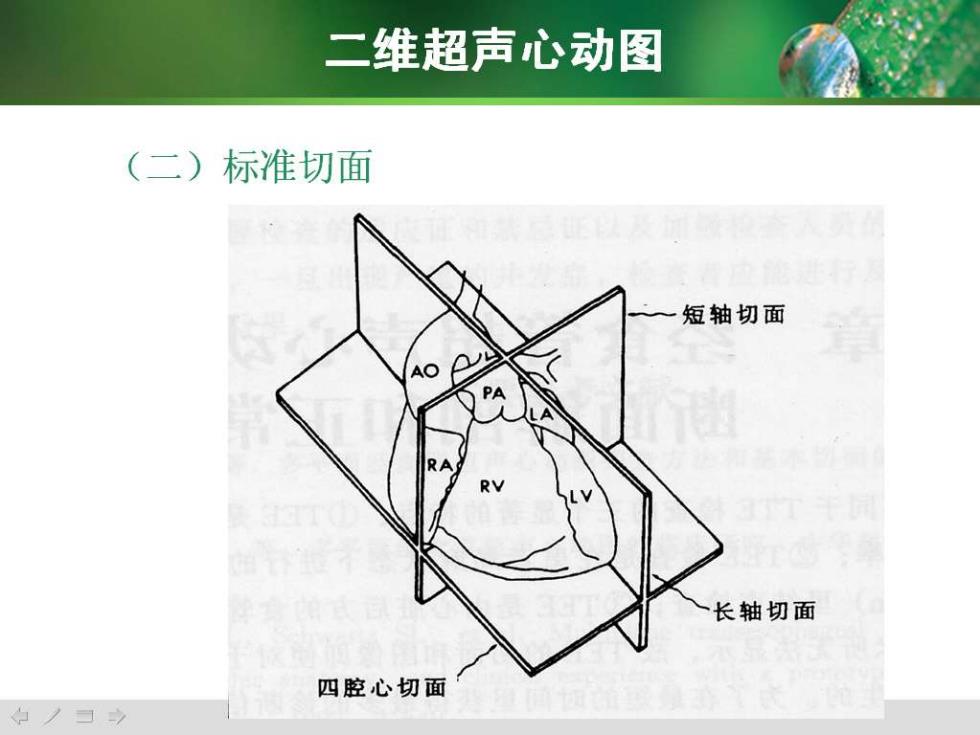

二维超声心动图 (二)标准切面 短轴切面 长轴切面 四腔心切面

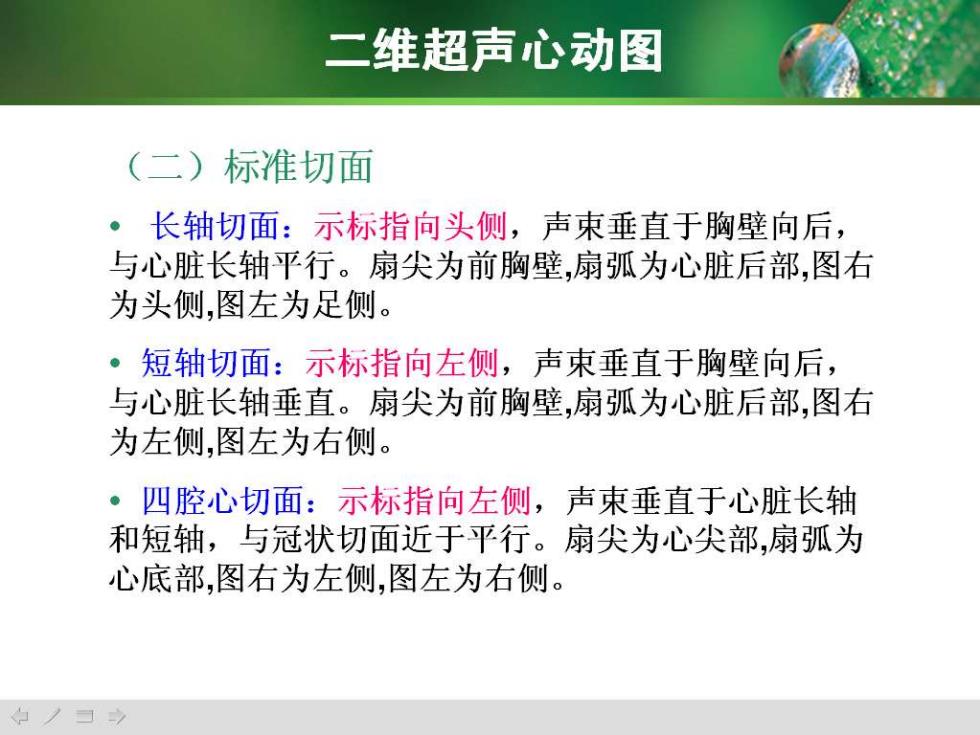

二维超声心动图 (二)标准切面 。长轴切面：示标指向头侧，声束垂直于胸壁向后， 与心脏长轴平行。扇尖为前胸壁，扇弧为心脏后部，图右 为头侧，图左为足侧。 。短轴切面：示标指向左侧，声束垂直于胸壁向后， 与心脏长轴垂直。扇尖为前胸壁，扇弧为心脏后部，图右 为左侧，图左为右侧。 。四腔心切面：示标指向左侧，声束垂直于心脏长轴 和短轴，与冠状切面近于平行。扇尖为心尖部，扇弧为 心底部，图右为左侧，图左为右侧

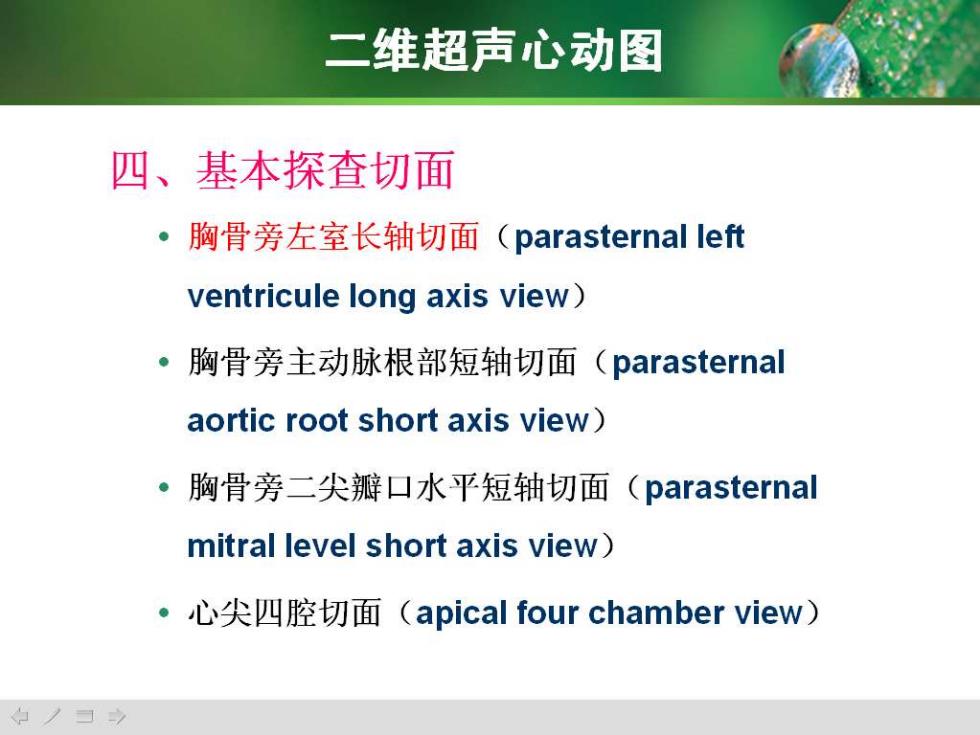

二维超声心动图 四、基本探查切面 。胸骨旁左室长轴切面(parasternal left ventricule long axis view) 。胸骨旁主动脉根部短轴切面(parasternal aortic root short axis view) ·胸骨旁二尖瓣口水平短轴切面(parasternal mitral level short axis view) 。心尖四腔切面(apical four chamber view)

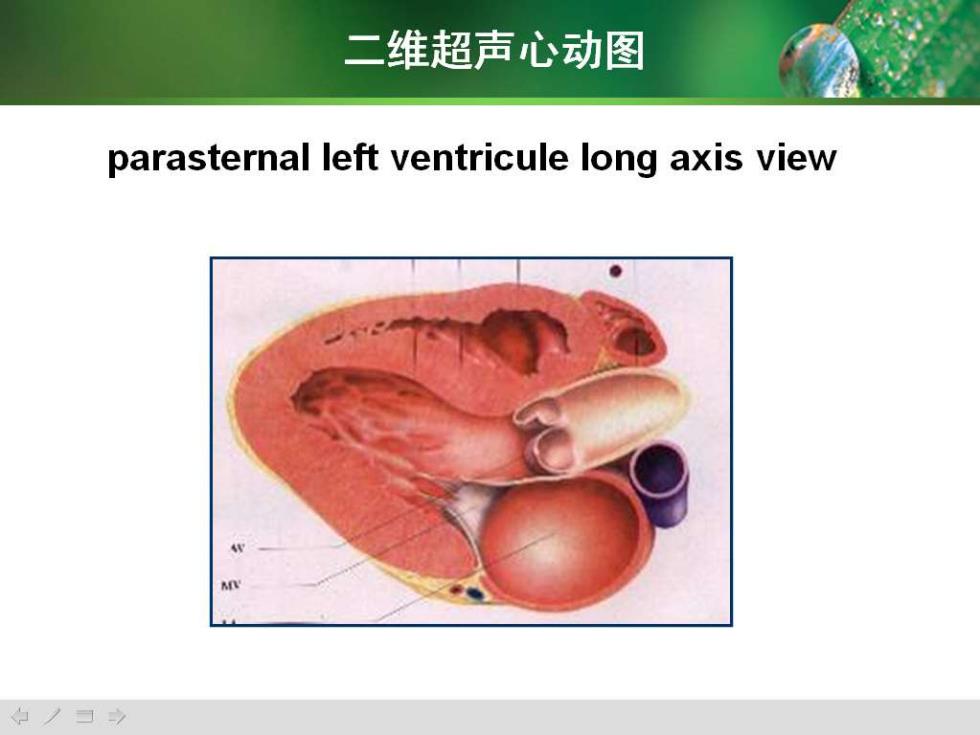

二维超声心动图 parasternal left ventricule long axis view

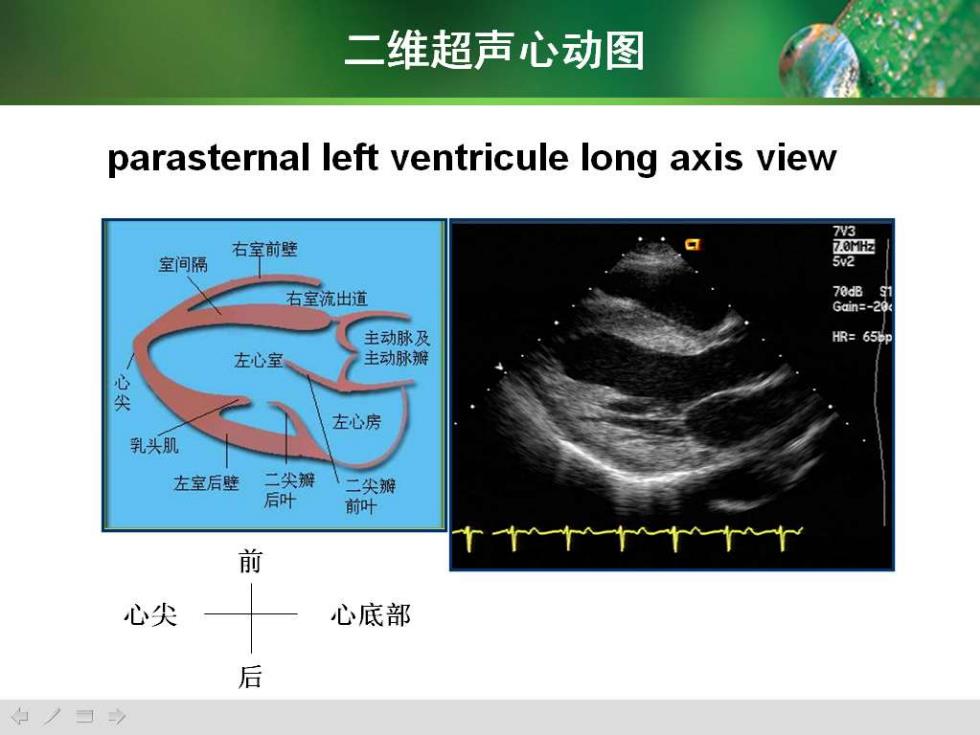

二维超声心动图 parasternal left ventricule long axis view 7N3 右室前壁 7.0MHz 室间隔 52 右室流出道 70d8 Gain- 主动脉及 HR=65 左心室 主动脉瓣 尖 左心房 乳头肌 左室后壁 二尖调 二尖瓣 后叶 前叶 十个个个十个十 前 心尖 心底部 后
