私立华联学院：《C语言程序设计》课程电子教案（PPT课件）第三章 结构化程序设计

第3章结构化程序设计 —程序的灵魂

第3章 结构化程序设计 ——程序的灵魂

5.3算法的表示 自然语言描述法 ◆流程图描述法 ·伪代码描述法 ◆N-S流程图描述法

5.3 算法的表示  自然语言描述法  流程图描述法  伪代码描述法  N－S流程图描述法

2传统流程图描述法 算法常用“流程图”描述，更直观，容易阅读 和理解。 ·流程图中基本的图形符号 菱形框 (条件判断框) 无角矩形框 矩形框 (开始/结束框) 平行四边形框 (操作框) (输入/输出框) 流程线

2 传统流程图描述法  算法常用“流程图”描述，更直观，容易阅读 和理解。  流程图中基本的图形符号 无角矩形框 （开始/结束框） 矩形框 （操作框） 菱形框 （条件判断框） 平行四边形框 （输入/输出框） 流程线

功能：已知苹果价格和公斤数，求苹果总 价格的流程图 开始 void main() { 输入苹果每公斤价格price scanf(“%f”,&price); 输入苹果公斤数quantity scanf(“%d”,&quantity); totalPrice-price*quantity totalPrice=price quantity; 输出totalPrice printf(“%fr”,totalPrice); 结束

totalPriceprice*quantity 开始 结束 输出totalPrice 输入苹果每公斤价格 price 功能：已知苹果价格和公斤数，求苹果总 价格的流程图 输入苹果公斤数 quantity void main() { scanf(“%f”,&price); scanf(“%d”,&quantity); totalPrice=price * quantity; printf(“%f”,totalPrice); }

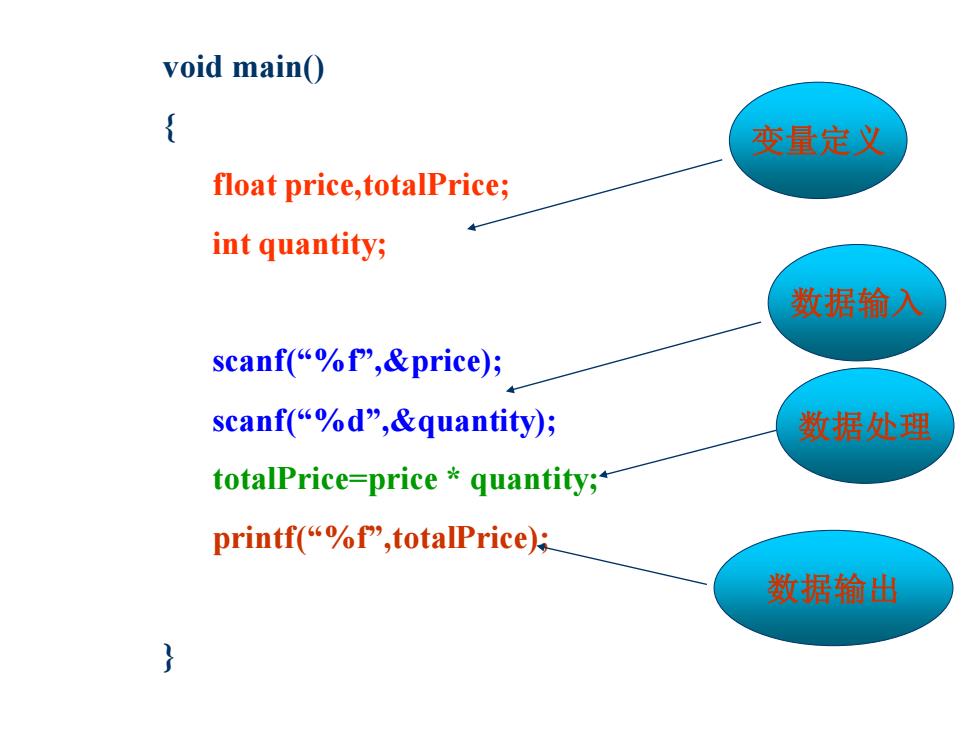

void main() 变量定义 float price,totalPrice; int quantity; 数据输入 scanf(%f”,&price); scanf("%od",&quantity); 数据处理 totalPrice=price quantity;" printf("%f,totalPrice) 数据输出

void main() { float price,totalPrice; int quantity; scanf(“%f”,&price); scanf(“%d”,&quantity); totalPrice=price * quantity; printf(“%f”,totalPrice); } 变量定义 数据输入 数据处理 数据输出
