2024/11/1 1 第五章 起重堆垛机械 主要内容： 1、起重堆垛机械的主要技术参数 2、桥式起重机 3、臂架类起重机
2024/11/1 1 第五章 起重堆垛机械 主要内容： 1、起重堆垛机械的主要技术参数 2、桥式起重机 3、臂架类起重机
2024/11/1 2 1、基本概念 起重堆垛机械是一种循环、间歇运动的装卸机械， 主要用来实现货物的垂直升降运动，同时伴随着实现货 物的水平移动，以满足货物的装卸、转载等作业要求 。 吊挂 （或 抓 取 ） 货 物 提升 回转(水平运行) 卸载 返回 图1 起重机械的一般工作过程
2024/11/1 2 1、基本概念 起重堆垛机械是一种循环、间歇运动的装卸机械， 主要用来实现货物的垂直升降运动，同时伴随着实现货 物的水平移动，以满足货物的装卸、转载等作业要求 。 吊挂 （或 抓 取 ） 货 物 提升 回转(水平运行) 卸载 返回 图1 起重机械的一般工作过程
2024/11/1 3 装 卸 起 重机械 门桥式起重机 臂架类起重机 门式起重机 桥式起重机 旋转运行式 旋转固定式 汽车起重机 轮胎起重机 履带式起重机 轨道起重机 浮船起重机 门座式起重机 固定简易式起重 图2 装卸起重机的类型 机 2、起重机械的分类和产品型号
2024/11/1 3 装 卸 起 重机械 门桥式起重机 臂架类起重机 门式起重机 桥式起重机 旋转运行式 旋转固定式 汽车起重机 轮胎起重机 履带式起重机 轨道起重机 浮船起重机 门座式起重机 固定简易式起重 图2 装卸起重机的类型 机 2、起重机械的分类和产品型号

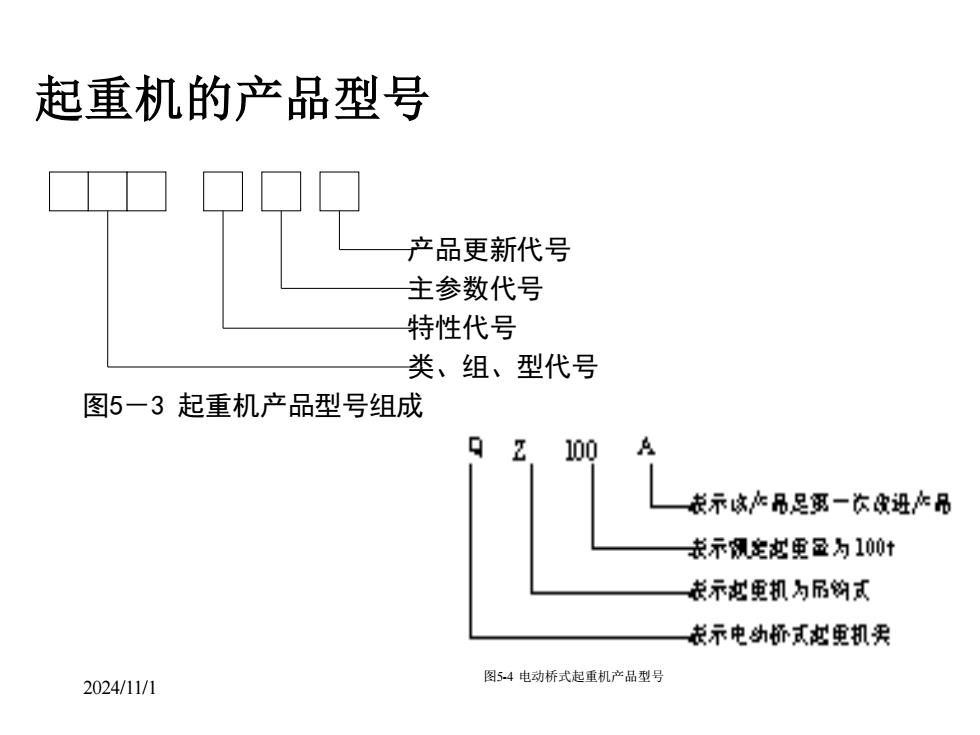

2024/11/1 4 起重机的产品型号 产品更新代号 主参数代号 特性代号 类、组、型代号 图5－3 起重机产品型号组成 图5-4 电动桥式起重机产品型号
2024/11/1 4 起重机的产品型号 产品更新代号 主参数代号 特性代号 类、组、型代号 图5－3 起重机产品型号组成 图5-4 电动桥式起重机产品型号
2024/11/1 5 3、起重机械的总体构成 3.1 驱动装置 驱动各工作机构动作的动力设备。 它是起重机的重要组成部分，在很大程度上决定着 起重机的工作性能和构造特征。其重量、投资和运行费 用对起重机经济指标有很大的影响。因此，在选用起重 机时，要合理选择驱动装置的形式。 1)电力驱动 2)内燃机驱动 3)内燃机——电力驱动 4)内燃机——液压驱动 由驱动装置、工作 机构、金属结构、 操纵控制装置和安 全装置组成。 P185
2024/11/1 5 3、起重机械的总体构成 3.1 驱动装置 驱动各工作机构动作的动力设备。 它是起重机的重要组成部分，在很大程度上决定着 起重机的工作性能和构造特征。其重量、投资和运行费 用对起重机经济指标有很大的影响。因此，在选用起重 机时，要合理选择驱动装置的形式。 1)电力驱动 2)内燃机驱动 3)内燃机——电力驱动 4)内燃机——液压驱动 由驱动装置、工作 机构、金属结构、 操纵控制装置和安 全装置组成。 P185
