A11 0 保城分析州 尿液的酸度(pH、比密(SG)、蛋白质(PRO)、葡萄糖(GLU)、酮体 (KET)、胆红素(BL)、尿胆原(UBG)、亚硝酸盐(NIT)、白细胞 (LEU/WBC)、红细胞(RBC/ERY)或隐血(Hb)、维生素C(VtC)
尿液的酸度(pH)、比密（SG）、蛋白质（PRO）、葡萄糖（GLU）、酮体 （KET）、胆红素（BIL）、尿胆原（UBG）、亚硝酸盐（NIT）、白细胞 （LEU/WBC）、红细胞（RBC/ERY）或隐血（Hb）、维生素C(Vit C)

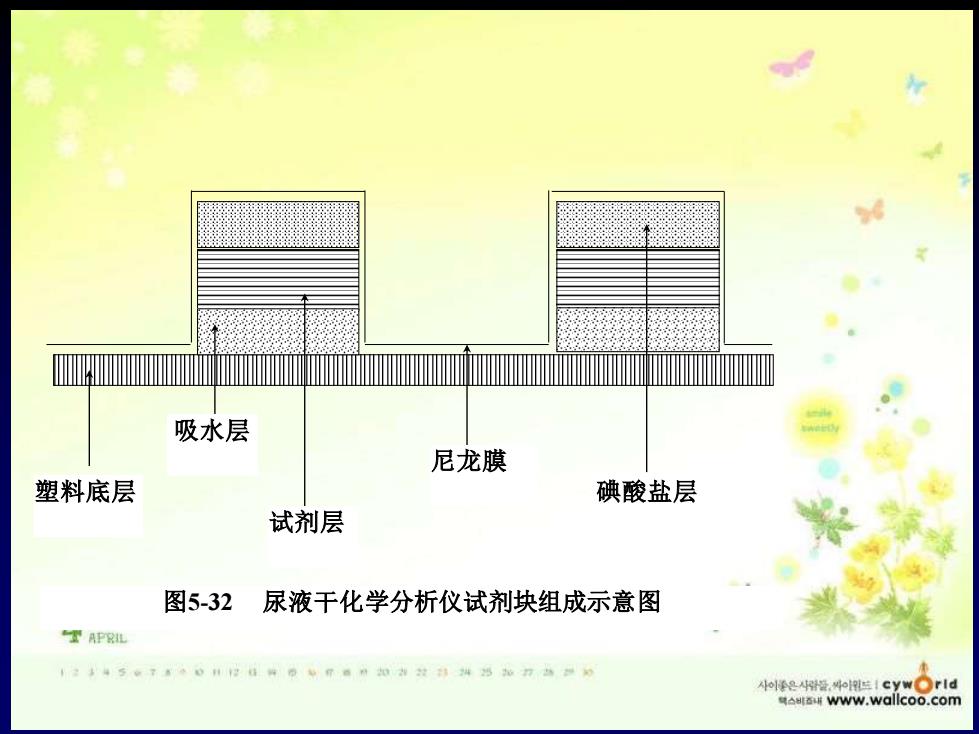

吸水层 尼龙膜 塑料底层 碘酸盐层 试剂层 图5-32 尿液干化学分析仪试剂块组成示意图 TAPRIL o1绿g楼.4o三Icyw。rId www.wallcoo.com
塑料底层 吸水层 试剂层 碘酸盐层 尼龙膜 图5-32 尿液干化学分析仪试剂块组成示意图
2、试带多层膜结构及主要功能： 。多联试带模块与尿样中相应成分发生特异性呈 色反应，颜色深浅与相应物质浓度成正比。 。 光源扫描各模块产生的反射光，经球面积分仪 的滤光片得到单色光，照射光电二极管转化为 电信号。 。 微处理系统结合参考系统将电信号校正为测定 值，以定性或半定量方式打印出结果
2、试带多层膜结构及主要功能： • 多联试带模块与尿样中相应成分发生特异性呈 色反应，颜色深浅与相应物质浓度成正比。 • 光源扫描各模块产生的反射光，经球面积分仪 的滤光片得到单色光，照射光电二极管转化为 电信号。 • 微处理系统结合参考系统将电信号校正为测定 值，以定性或半定量方式打印出结果
3、检测原理：光的吸收和反射 ·反射率分式： ·R(%)=Tm.Cs/TsCm×100% 式中的R(%)为反射率； ·Tm为试剂垫对测定波长的反射强度； ·Ts为试剂垫对参考波长的反射强度： Cm为较准垫对测定波长的反射强度； Cs为校准对参考波长的反射强度
3、检测原理：光的吸收和反射 • 反射率分式： • R（%）=Tm.Cs/TsCm×100% 式中的R（%）为反射率； • Tm为试剂垫对测定波长的反射强度； • Ts为试剂垫对参考波长的反射强度； • Cm为较准垫对测定波长的反射强度； • Cs为校准对参考波长的反射强度
示意图： 光源 检测器 光电 转换器 微处理器 尿多联试带 (位置固定) >棋块扫描结构（可移动) 打印输出 >试带进样结构 图5-4尿干化学分析仪结构示意图
示意图： 光源 检测器 光电 转换器 微处理器 打印输出 模块扫描结构（可移动） 试带进样结构 尿多联试带 （位置固定） 图5-4 尿干化学分析仪结构示意图
