四结果整理 41计算 试样的恩格拉粘度按式(1)计算。 (1) 式中：E,一试样在温度T时的恩格拉度： t,一试样在温度T时的流出时间，S: t一恩格拉粘度计的水值，即水在25℃时流出相同体积50mL的时间，s。可以直接 测定，亦可由20℃，200mL,水的流出时间K20换算成25℃，50mL水的流出时间，其换算 系数F为0.224，则： t.=K0×F=K0×0.224 4.2精密度或允许差 4,2.1重复性试验的允许差为平均值的4%。 4,2.2复现性试验的允许差为平均值的6%。 五试验记录 同一试样至少平行试验两次，当两次结果的差值不大于平均值的4时，取其平均值 作为试验结果 条文说明 1,沥青的恩格拉粘度是试样在规定温度下，由恩格拉粘度计的规定尺寸的流孔，流出 50mL所需时间(s)与流出同体积的水所需时间(s)的比值，用恩格拉度(E,)表示。恩 格拉(Aglr)粘度计是国际上通用液体沥青及乳化沥青材料粘度测定方法的一种。通常用 于测定乳化沥青（如日本）或软煤沥青（如美国），并用恩格拉度作为划分标号依据(ASTM D490)。在我国随着乳化沥青的研究与应用，为便于与国外标准比较，在其技术要求中也将 恩格拉度与道路沥青标准粘度并列作为划分乳化沥青标号的标准。本试验法是参照ASTM D1665及日本道路协会铺装试验法便览3-6-1制定的。 2.仪其： 恩格拉粘度计：在我围已打为行标SHT0099.1,照此使用。 乳化浙青试样过滤的筛孔孔径，ASTM规定为0.5mm,日本规定为0,85mm,按本试 验规程各项试验法统一规定，均使用1.18mm 3.测定粘度计的水值，ASTM规定采用200mL接受瓶在20℃时测定，但恩格拉粘度 计一般在25℃时浏定。标定水值(K0)应乘以0.224换算成25℃、50mL水的水值。此过 程甚为麻烦，日本试验法将此步骤取消，直接浏定25℃流出50mL的时间。考虑我国实际

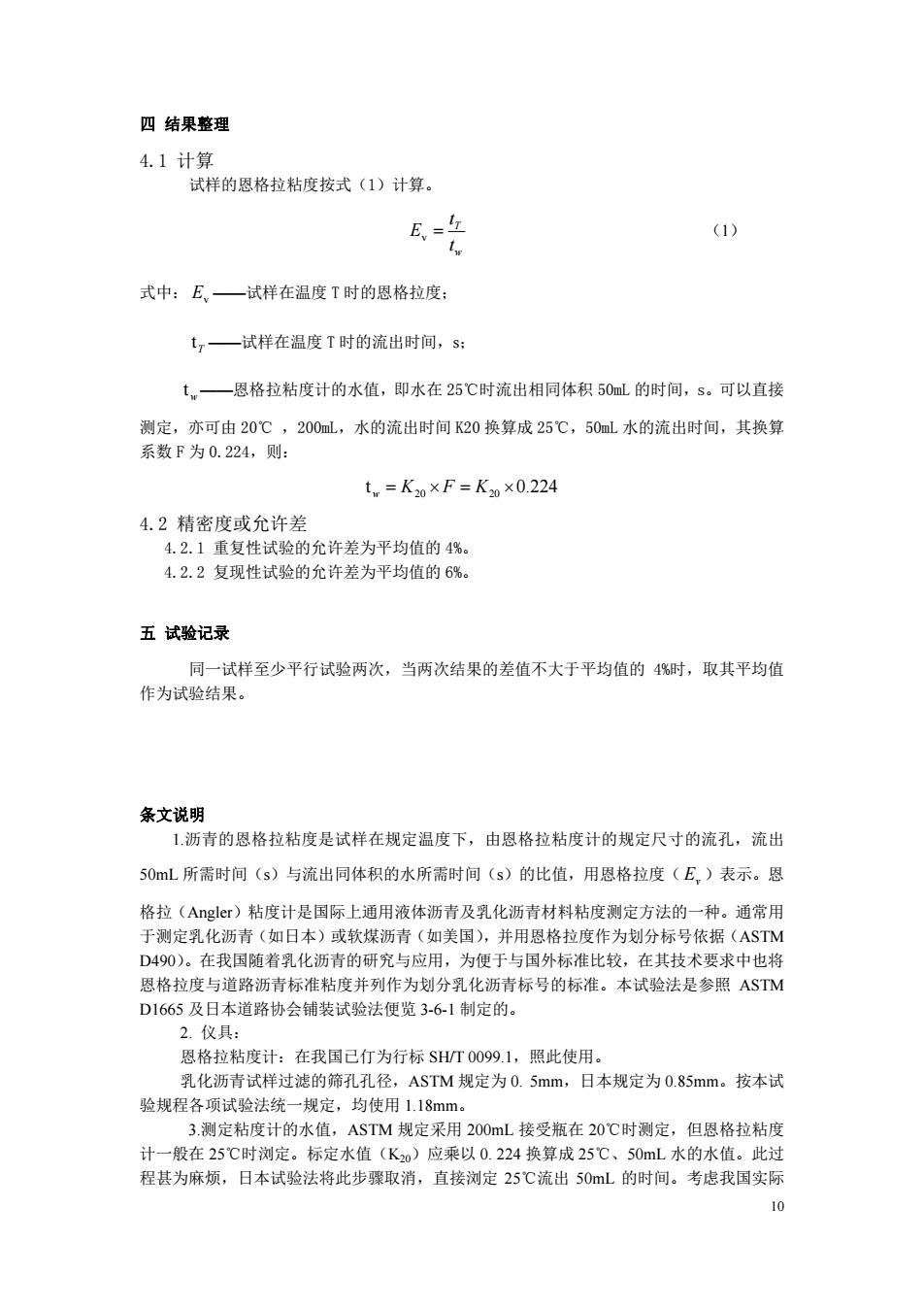

10 四 结果整理 4.1 计算 试样的恩格拉粘度按式（1）计算。 w T t t Ev = （1） 式中： Ev ——试样在温度 T 时的恩格拉度； Tt ——试样在温度 T 时的流出时间，s； wt ——恩格拉粘度计的水值，即水在 25℃时流出相同体积 50mL 的时间，s。可以直接 测定，亦可由 20℃ ，200mL，水的流出时间 K20 换算成 25℃，50mL 水的流出时间，其换算 系数 F 为 0.224，则： t w = K20 × F = K20 ×0.224 4.2 精密度或允许差 4.2.1 重复性试验的允许差为平均值的 4%。 4.2.2 复现性试验的允许差为平均值的 6%。 五 试验记录 同一试样至少平行试验两次，当两次结果的差值不大于平均值的 4%时，取其平均值 作为试验结果。 条文说明 1.沥青的恩格拉粘度是试样在规定温度下，由恩格拉粘度计的规定尺寸的流孔，流出 50mL 所需时间（s）与流出同体积的水所需时间（s）的比值，用恩格拉度（ Ev ）表示。恩 格拉（Angler）粘度计是国际上通用液体沥青及乳化沥青材料粘度测定方法的一种。通常用 于测定乳化沥青（如日本）或软煤沥青（如美国），并用恩格拉度作为划分标号依据（ASTM D490）。在我国随着乳化沥青的研究与应用，为便于与国外标准比较，在其技术要求中也将 恩格拉度与道路沥青标准粘度并列作为划分乳化沥青标号的标准。本试验法是参照 ASTM D1665 及日本道路协会铺装试验法便览 3-6-1 制定的。 2. 仪具： 恩格拉粘度计：在我国已仃为行标 SH/T 0099.1，照此使用。 乳化沥青试样过滤的筛孔孔径，ASTM 规定为 0. 5mm，日本规定为 0.85mm。按本试 验规程各项试验法统一规定，均使用 1.18mm。 3.测定粘度计的水值，ASTM 规定采用 200mL 接受瓶在 20℃时测定，但恩格拉粘度 计一般在 25℃时浏定。标定水值（K20）应乘以 0. 224 换算成 25℃、50mL 水的水值。此过 程甚为麻烦，日本试验法将此步骤取消，直接浏定 25℃流出 50mL 的时间。考虑我国实际
情况，以简单为宜，故本试验法并列了水值用25℃50mL直接侧定及ASTM方法两个方法 供使用。 4.精密度按照ASTM中规定。 六。实验结果分析 1)对实验原始数据进行汇总整理，数据计算，及测量误差分析 2)通过实验数据结果，对所进行的实验研究问题进行分析。 七.实验心得和体会 对实验研究结论进行归纳总结

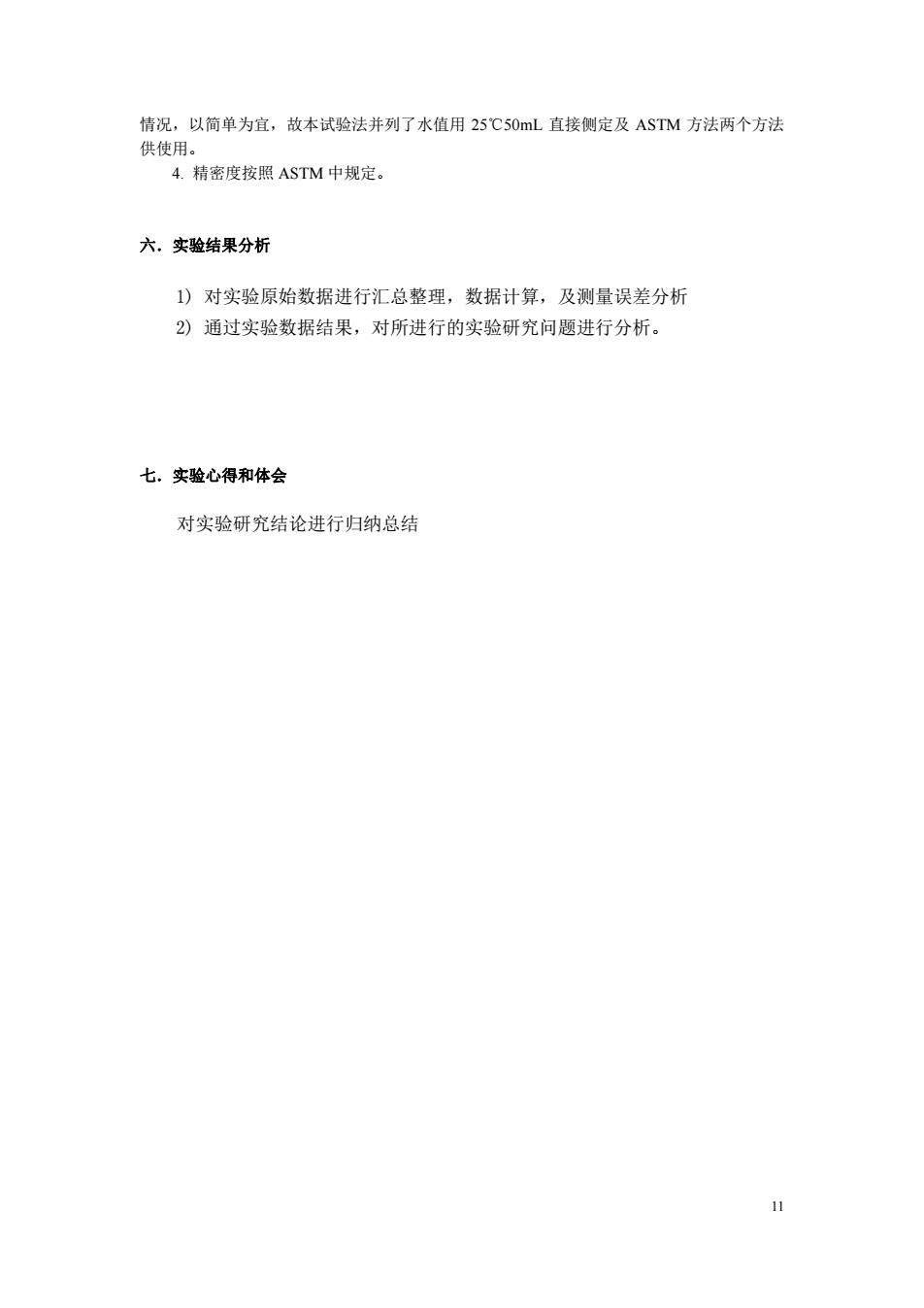

11 情况，以简单为宜，故本试验法并列了水值用 25℃50mL 直接侧定及 ASTM 方法两个方法 供使用。 4. 精密度按照 ASTM 中规定。 六．实验结果分析 1) 对实验原始数据进行汇总整理，数据计算，及测量误差分析 2) 通过实验数据结果，对所进行的实验研究问题进行分析。 七．实验心得和体会 对实验研究结论进行归纳总结
实验1-3沥青布氏旋转粘度试验 (布洛克菲尔德粘度计法) 一实验目的与适用范围 L.1本方法适用于布洛克菲尔德粘度计(Brookfield,简称布氏粘度计)旋转法测定道路沥 青在45℃以上温度范围内的表观粘度，以帕斯卡秒(Pas)计。 1.2由本方法测定的不同温度的粘度曲线，用于确定各种沥青混合料的施工温度 二实验设备（仪具）与材料 2.1布洛克菲尔德粘度计，如图1所示，它由下列部分组成： 21.1适用于不同粘度范围的标准高温粘度测量系统，如LV、V、队或B型系列等， 其量程应满足被 改性沥青粘度的要求 2.1.2不同型号的转子。 2.1.3自动温度控温系统，包括恒温控制器、盛样筒、温度传感器等。 2.1.4数据采集和显示系统，绘图记录设备等。 2.2烘箱：标称温度范围300℃，控温的准确度为1℃。 2.3标准温度计，分度为0.1℃。 2.4秒表。 三方法与步骤 3.2仪器在安装时必须调平，使用前应检查仪器的水准器气泡是否对中。开启粘度计温度 控制器电源，设定温度控制系统至要求的试验温度。此系统的控温准确度应在使用前严格标 定。 3.3根据估计的沥青粘度，按仪器说明书规定的不同型号的转子所适用的速率和粘度范 围，选择适宜的转 3.4取出沥青盛样容器，适当搅拌，按转子型号所要求的体积向粘度计的盛样筒中添加 青试样，根据试样的密度换算成质量。加入沥青试样后的液面应符合不同型号转子的规定要 求，试样体积应与系统标定时的标准体积一致。 3.5将转子与盛样筒一起置于已控温至试验温度的烘箱中保温，维持1.5h。若试验温度 较低时，可将盛样筒试样适当放冷至稍低于试验温度后再放人烘箱中保温。 3.6取出转子和盛样筒安装在粘度计上，降低粘度计，使转子插进盛样筒的沥青液面中 至规定的高度。 3.7使沥青试样在恒温容器中保温，达到试验所需的平衡温度（不少于15mi)。 3.8按仪器说明书的要求选择转子速率，例如在135℃测定时，对RV、A、B型粘度计 可采用20r/min, 对L型粘度计可采用12r/min,在60℃测定可选用0.5r/in等。开动 布洛克菲尔德粘度计，观察读数，扭矩读数应在10%~98%范围内。在整个测量粘度过程中 不能改变设定的转速，改变剪变率。仪器在测定前是否需要归零，可按操作说明书规定进行。 3.9待读数稍事稳定后，在每个试验温度下，每隔60s读数一次，连续读数3次。 3.10对每个要求的试验温度，重复以上过程进行试验。试验温度宜从低到高进行，盛样

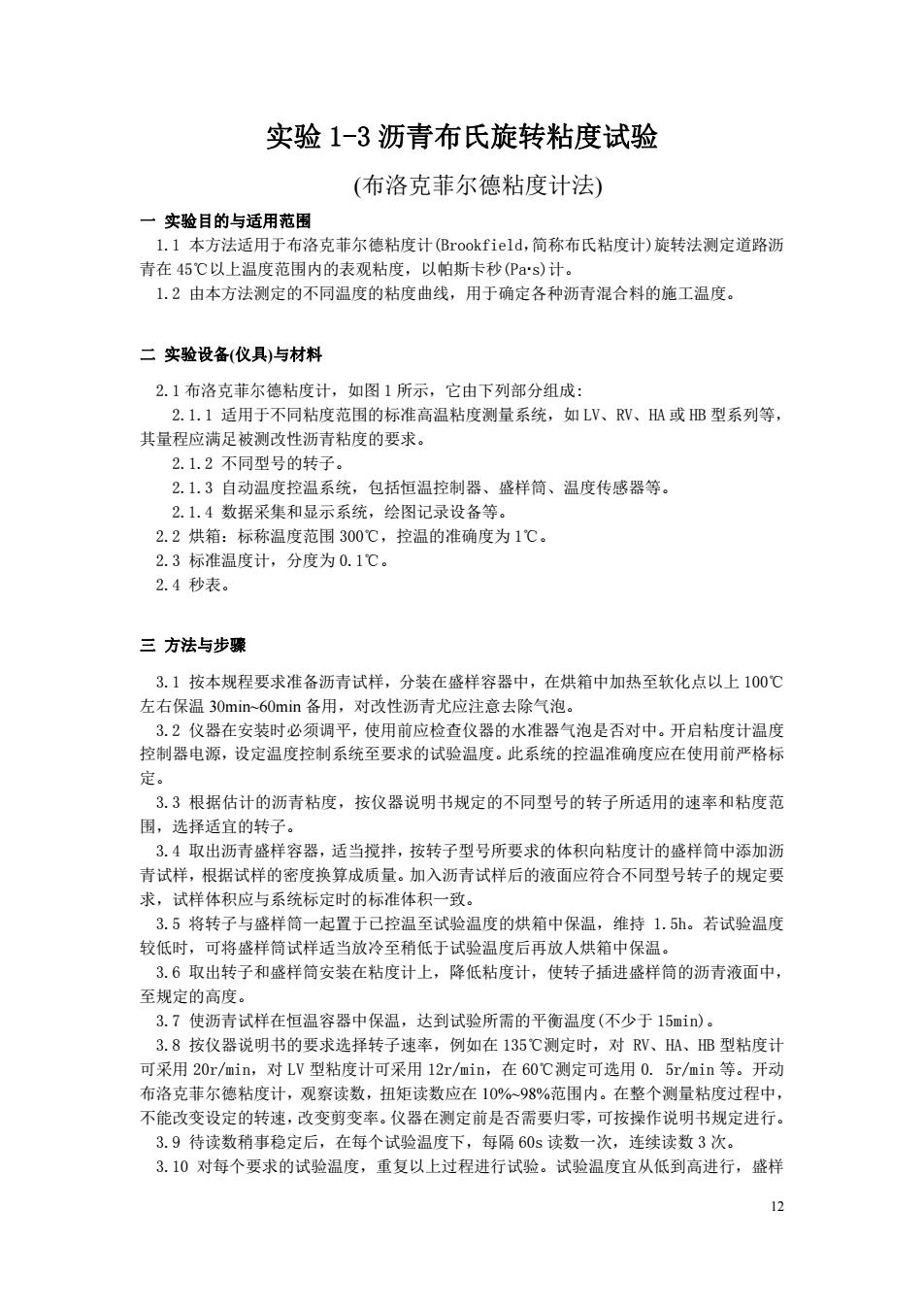

12 实验 1-3 沥青布氏旋转粘度试验 (布洛克菲尔德粘度计法) 一 实验目的与适用范围 1.1 本方法适用于布洛克菲尔德粘度计(Brookfield，简称布氏粘度计)旋转法测定道路沥 青在 45℃以上温度范围内的表观粘度，以帕斯卡秒(Pas)计。 1.2 由本方法测定的不同温度的粘度曲线，用于确定各种沥青混合料的施工温度。 二 实验设备(仪具)与材料 2.1 布洛克菲尔德粘度计，如图 1 所示，它由下列部分组成: 2.1.1 适用于不同粘度范围的标准高温粘度测量系统，如 LV、RV、HA 或 HB 型系列等， 其量程应满足被测改性沥青粘度的要求。 2.1.2 不同型号的转子。 2.1.3 自动温度控温系统，包括恒温控制器、盛样筒、温度传感器等。 2.1.4 数据采集和显示系统，绘图记录设备等。 2.2 烘箱：标称温度范围 300℃，控温的准确度为 1℃。 2.3 标准温度计，分度为 0.1℃。 2.4 秒表。 三 方法与步骤 3.1 按本规程要求准备沥青试样，分装在盛样容器中，在烘箱中加热至软化点以上 100℃ 左右保温 30min~60min 备用，对改性沥青尤应注意去除气泡。 3.2 仪器在安装时必须调平，使用前应检查仪器的水准器气泡是否对中。开启粘度计温度 控制器电源，设定温度控制系统至要求的试验温度。此系统的控温准确度应在使用前严格标 定。 3.3 根据估计的沥青粘度，按仪器说明书规定的不同型号的转子所适用的速率和粘度范 围，选择适宜的转子。 3.4 取出沥青盛样容器，适当搅拌，按转子型号所要求的体积向粘度计的盛样筒中添加沥 青试样，根据试样的密度换算成质量。加入沥青试样后的液面应符合不同型号转子的规定要 求，试样体积应与系统标定时的标准体积一致。 3.5 将转子与盛样筒一起置于已控温至试验温度的烘箱中保温，维持 1.5h。若试验温度 较低时，可将盛样筒试样适当放冷至稍低于试验温度后再放人烘箱中保温。 3.6 取出转子和盛样筒安装在粘度计上，降低粘度计，使转子插进盛样筒的沥青液面中， 至规定的高度。 3.7 使沥青试样在恒温容器中保温，达到试验所需的平衡温度(不少于 15min)。 3.8 按仪器说明书的要求选择转子速率，例如在 135℃测定时，对 RV、HA、HB 型粘度计 可采用 20r/min，对 LV 型粘度计可采用 12r/min，在 60℃测定可选用 0. 5r/min 等。开动 布洛克菲尔德粘度计，观察读数，扭矩读数应在 10%~98%范围内。在整个测量粘度过程中， 不能改变设定的转速，改变剪变率。仪器在测定前是否需要归零，可按操作说明书规定进行。 3.9 待读数稍事稳定后，在每个试验温度下，每隔 60s 读数一次，连续读数 3 次。 3.10 对每个要求的试验温度，重复以上过程进行试验。试验温度宜从低到高进行，盛样
