P140（1）:选用适当的表达方法表达物体，并标注尺寸。 表面结构： 1.Φ24圆柱面Ra参数值3.2μm； 2.Φ22圆柱面Ra参数值6.3 μm ； 3.其余表面Ra参数值12.5 μm 。 尺寸公差： 1.Φ24公差带代号h7； 2.键槽尺寸及公差查表获得； 3.Φ22公差带代号h8。 几何公差： 1.Φ24圆柱轴线相对于Φ22 圆柱 轴线的同轴度公差为Φ 0.03mm； 2.键槽对称面相对于Φ 24圆柱轴 线的对称度公差为0.05mm。 其他技术要求： 1.调制处理241-269HB。 2.去除毛刺飞边
普通高等教育国家级规划教材SHANDONG UNIVERSITY OF用TECHNOLOGY画法几何及工程制图山东兴工大字长大摄节
普通高等教育国家级规划教材SHANDONGUNIVERSITYOFTECHNOLOGY画法几何及工程制图山东兴工大字P140（1）：选用适当的表达方法表达物体，并标注尺寸。1251
P140（1）:选用适当的表达方法表达物体，并标注尺寸
普通高等教育国家级划教材SHANDONGUNIVERSITY OFITECHNOLOGY画法几何及工程制图山东兴工大字P140（2）：选用适当的表达方法表达物体，并标注尺寸。表面结构：1.中20圆孔Ra参数值6.3μm；6952.其他加工表面Ra参数值12.5μm；附4#163.铸造表面结构要求为不去除材料EQS方法获得，即尺寸公差：L0181.Φ20公差带代号H7；xo2.键槽尺寸及公差查表获得。0120几何公差：91321.中20圆孔轴线相对于盖的右侧面的垂直度公差为中0.03mm。其他技术要求：1.铸件不得有缩孔、裂纹等缺陷。2.未注铸造圆角R2-R3

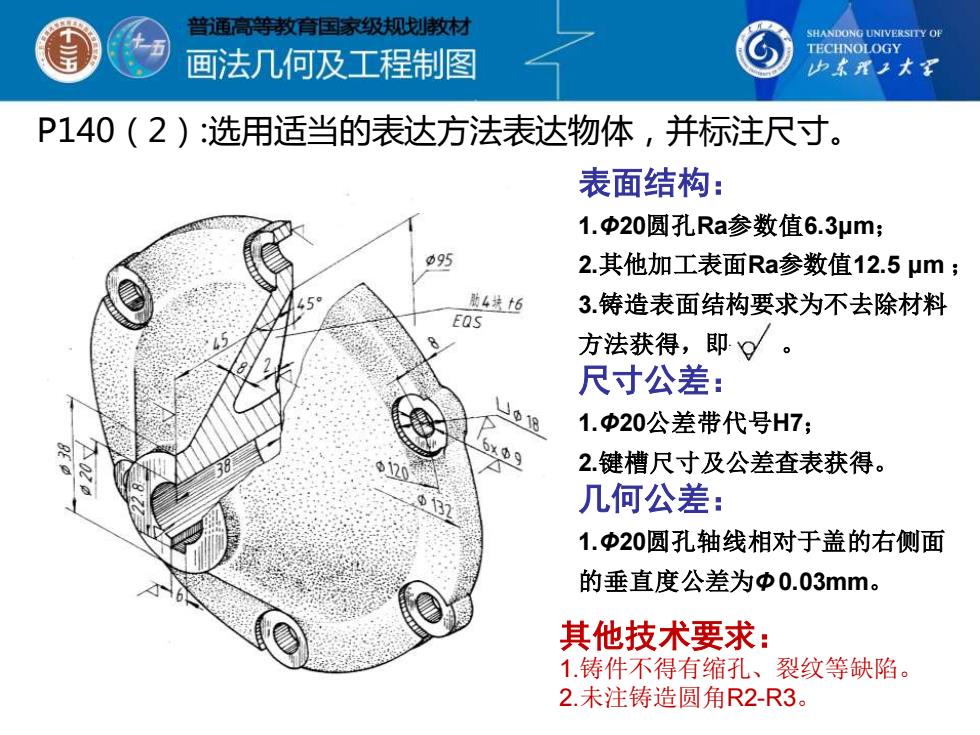

P140（2）:选用适当的表达方法表达物体，并标注尺寸。 表面结构： 1.Φ20圆孔Ra参数值6.3μm； 2.其他加工表面Ra参数值12.5 μm ； 3.铸造表面结构要求为不去除材料 方法获得，即 。 尺寸公差： 1.Φ20公差带代号H7； 2.键槽尺寸及公差查表获得。 几何公差： 1.Φ20圆孔轴线相对于盖的右侧面 的垂直度公差为Φ 0.03mm。 其他技术要求： 1.铸件不得有缩孔、裂纹等缺陷。 2.未注铸造圆角R2-R3
