校级精品课程 囵 1951 第9单元 PLC应用基础 西门子S7-200系列PLC 主讲教师：徐明娜
主讲教师：徐明娜 校级精品课程 第9单元 PLC应用基础 西门子S7-200系列 PLC
目录 9.3.1西门子S7-200系列PLC 9.3.2数字量模块 9.3.3模拟量模块
目 录 9.3.1 西门子S7-200系列PLC 9.3.2 数字量模块 9.3.3 模拟量模块
9.3.1 西门子S7-200系列PLC 电工电子技术 应用与实践 巴A4
9.3.1 西门子S7-200系列PLC

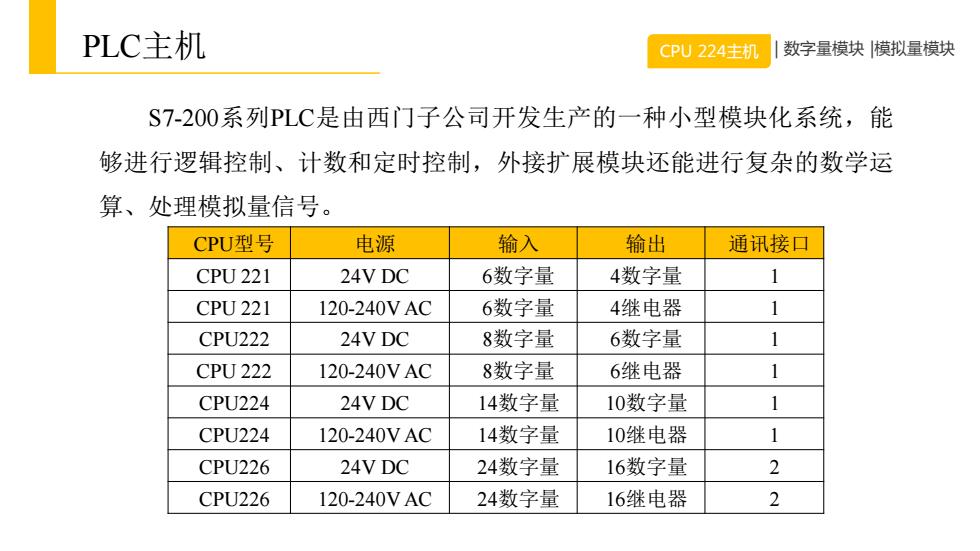

PLC主机 CPU224主机 数字量模块模拟量模块 S7-200系列PLC是由西门子公司开发生产的一种小型模块化系统，能 够进行逻辑控制、计数和定时控制，外接扩展模块还能进行复杂的数学运 算、处理模拟量信号。 CPU型号 电源 输入 输出 通讯接口 CPU 221 24V DC 6数字量 4数字量 1 CPU 221 120-240VAC 6数字量 4继电器 1 CPU222 24V DC 8数字量 6数字量 1 CPU222 120-240VAC 8数字量 6继电器 1 CPU224 24V DC 14数字量 10数字量 1 CPU224 120-240VAC 14数字量 10继电器 1 CPU226 24V DC 24数字量 16数字量 2 CPU226 120-240VAC 24数字量 16继电器 2
PLC主机 CPU 224 CPU 224主机主机 | 数字量模块 |模拟量模块 S7-200系列PLC是由西门子公司开发生产的一种小型模块化系统，能 够进行逻辑控制、计数和定时控制，外接扩展模块还能进行复杂的数学运 算、处理模拟量信号。 CPU型号 电源 输入 输出 通讯接口 CPU 221 24V DC 6数字量 4数字量 1 CPU 221 120-240V AC 6数字量 4继电器 1 CPU222 24V DC 8数字量 6数字量 1 CPU 222 120-240V AC 8数字量 6继电器 1 CPU224 24V DC 14数字量 10数字量 1 CPU224 120-240V AC 14数字量 10继电器 1 CPU226 24V DC 24数字量 16数字量 2 CPU226 120-240V AC 24数字量 16继电器 2
