三相交流异步电动机工作原理 录 2 三相交流异步电动机机械特性 CONTENTS 3 三相交流异步电动机铭牌识读
1 三相交流异步电动机工作原理 2 三相交流异步电动机机械特性 目录CONTENTS 3 三相交流异步电动机铭牌识读
1三相交流异步电动机工作原理
1 三相交流异步电动机工作原理

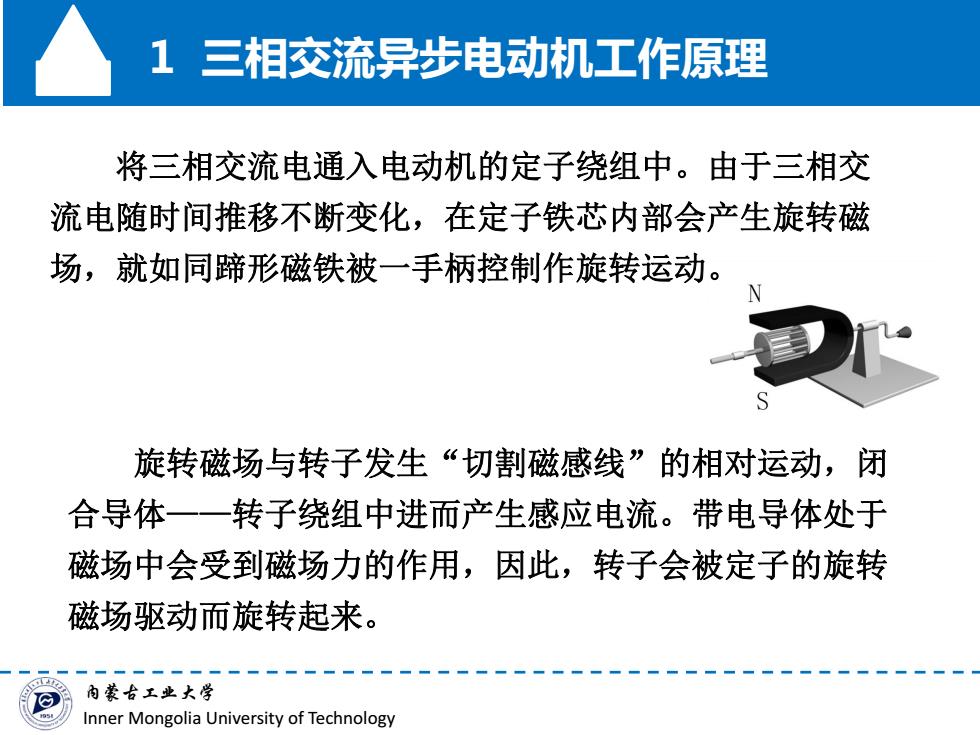

1三相交流异步电动机工作原理 将三相交流电通入电动机的定子绕组中。由于三相交 流电随时间推移不断变化，在定子铁芯内部会产生旋转磁 场，就如同蹄形磁铁被一手柄控制作旋转运动。 旋转磁场与转子发生“切割磁感线”的相对运动，闭 合导体一一转子绕组中进而产生感应电流。带电导体处于 磁场中会受到磁场力的作用，因此，转子会被定子的旋转 磁场驱动而旋转起来。 内蒙古工业大学 Inner Mongolia University of Technology
内蒙古工业大学 Inner Mongolia University of Technology 将三相交流电通入电动机的定子绕组中。由于三相交 流电随时间推移不断变化，在定子铁芯内部会产生旋转磁 场，就如同蹄形磁铁被一手柄控制作旋转运动。 1 三相交流异步电动机工作原理 旋转磁场与转子发生“切割磁感线”的相对运动，闭 合导体——转子绕组中进而产生感应电流。带电导体处于 磁场中会受到磁场力的作用，因此，转子会被定子的旋转 磁场驱动而旋转起来
1三相交流异步电动机工作原理 欢转差率 旋转磁场与转子之间存在的转速之差。 定子绕组 转子部分 旋转磁场方向 转子的旋转速度：n=60f(1-s) 通入电动机电源的频率 10 p-磁极对数 S转差率 电工电子实习
电工电子实习 1 三相交流异步电动机工作原理 旋转磁场与转子之间存在的转速之差。 转差率 f-通入电动机电源的频率 p-磁极对数 S-转差率 定子绕组 转子部分 旋转磁场方向
