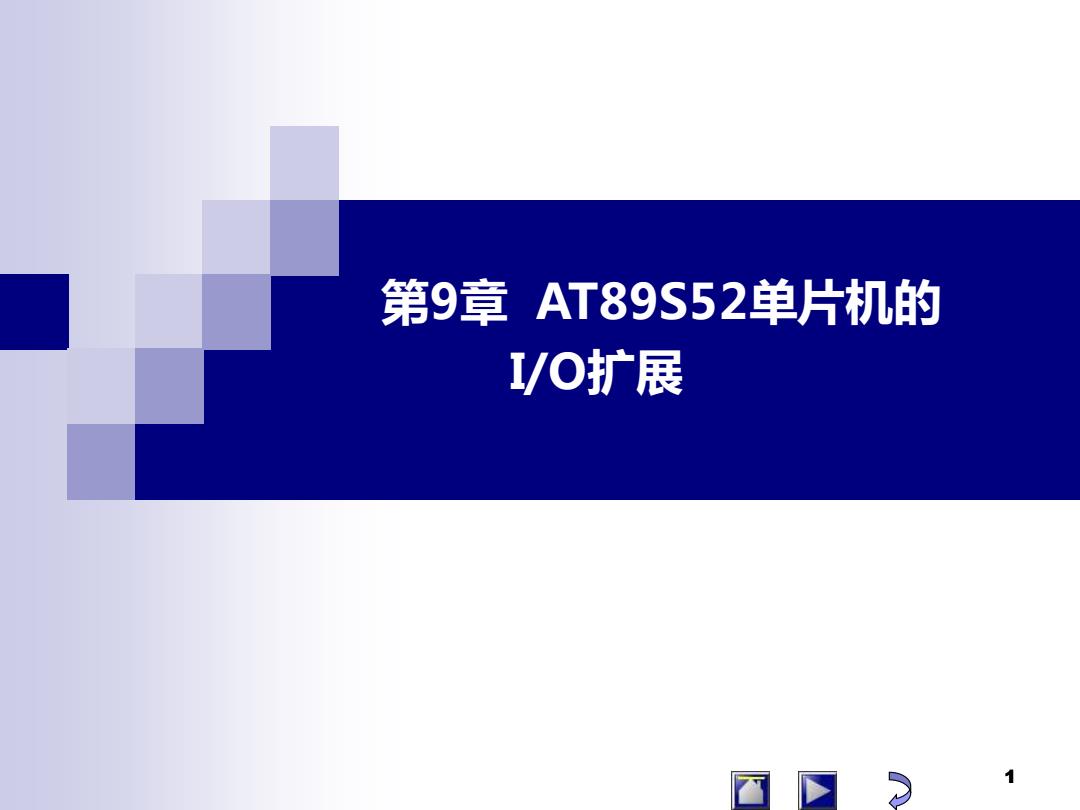

第9章AT89S52单片机的 I/O扩展 2 1
1 第9章 AT89S52单片机的 I/O扩展
第9章AT89S52单片机的/O扩展 9.1VO接口扩展概述 9.1.1扩展的VO接口功能 9.1.2Vo端口的编址 9.1.3VO数据的传送方式 9.1.4V0接口电路 9.2AT89S52扩展/▣接口芯片82C55的设计 9.2.182C55芯片简介 9.2.2工作方式选择控制字及端口PC置位/复位控制字 9.2.382C55的3种工作方式 9.2.4单片机扩展82C55的接口设计 9.2.5AT89S52扩展82C55的应用举例 9.3利用74 LSTTL电路扩展并行/▣口 2

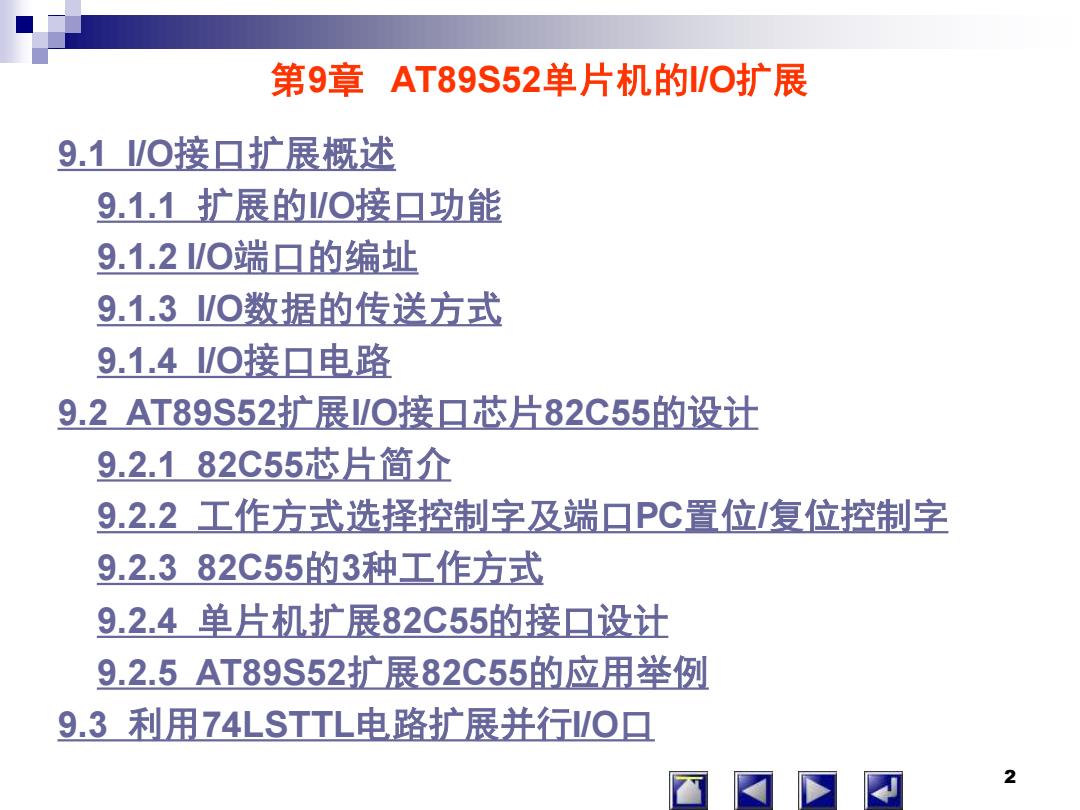

2 第9章 AT89S52单片机的I/O扩展 9.1 I/O接口扩展概述 9.1.1 扩展的I/O接口功能 9.1.2 I/O端口的编址 9.1.3 I/O数据的传送方式 9.1.4 I/O接口电路 9.2 AT89S52扩展I/O接口芯片82C55的设计 9.2.1 82C55芯片简介 9.2.2 工作方式选择控制字及端口PC置位/复位控制字 9.2.3 82C55的3种工作方式 9.2.4 单片机扩展82C55的接口设计 9.2.5 AT89S52扩展82C55的应用举例 9.3 利用74LSTTL电路扩展并行I/O口
9.4用AT89S52单片机的串行口扩展并行口 9.4.1用74LS165扩展并行输入口 9.4.2用74LS164扩展并行输出口 9.5用VO口控制的声音报警接口 9.5.1蜂鸣音报警接口 9.5.2音乐报警接口 3
3 9.4 用AT89S52单片机的串行口扩展并行口 9.4.1 用74LS165扩展并行输入口 9.4.2 用74LS164扩展并行输出口 9.5 用I/O口控制的声音报警接口 9.5.1 蜂鸣音报警接口 9.5.2 音乐报警接口
【内容概要】 AT89S52本身有4个VO口P0~P3,但是真正用作VO口线 的只有P1口的8位VO口线和P3口的某些位线。因此，在部分 应用系统设计中，AT89S52单片机都需要进行外部VO接口的 扩展。 本章介绍AT89S52单片机与常用的可编程VO接口芯片 82C55的扩展接口设计。此外还介绍了使用廉价的74 LSTTL 芯片以及使用AT89S52串行口进行扩展并行VO接口的设计。 本章最后介绍使用O口控制的声音报警接口设计
4 【内容概要】 AT89S52本身有4个I/O口P0～P3，但是真正用作I/O口线 的只有P1口的8位I/O口线和P3口的某些位线。因此，在部分 应用系统设计中，AT89S52单片机都需要进行外部I/O接口的 扩展。 本章介绍AT89S52单片机与常用的可编程I/O接口芯片 82C55的扩展接口设计。此外还介绍了使用廉价的74LSTTL 芯片以及使用AT89S52串行口进行扩展并行I/O接口的设计。 本章最后介绍使用I/O口控制的声音报警接口设计
9.1O接口扩展概述 扩展O接口与扩展存储器一样，都属于系统扩展的内容。 扩展的ⅣO接口应该具有哪些功能？ 9.1.1扩展的O接口功能 扩展的O接口电路主要应满足以下功能要求。 1.实现和不同外设的速度匹配 大多数外设的速度很慢，无法和μS量级的单片机速度相比。 单片机在与外设间进行数据传送时，只有在确认外设已为数据 传送做好准备的前提下才能进行数据传送。外设是否准备好， 就需要O接口电路与外设之间传送状态信息，以实现单片机与 外设之间的速度匹配。 5

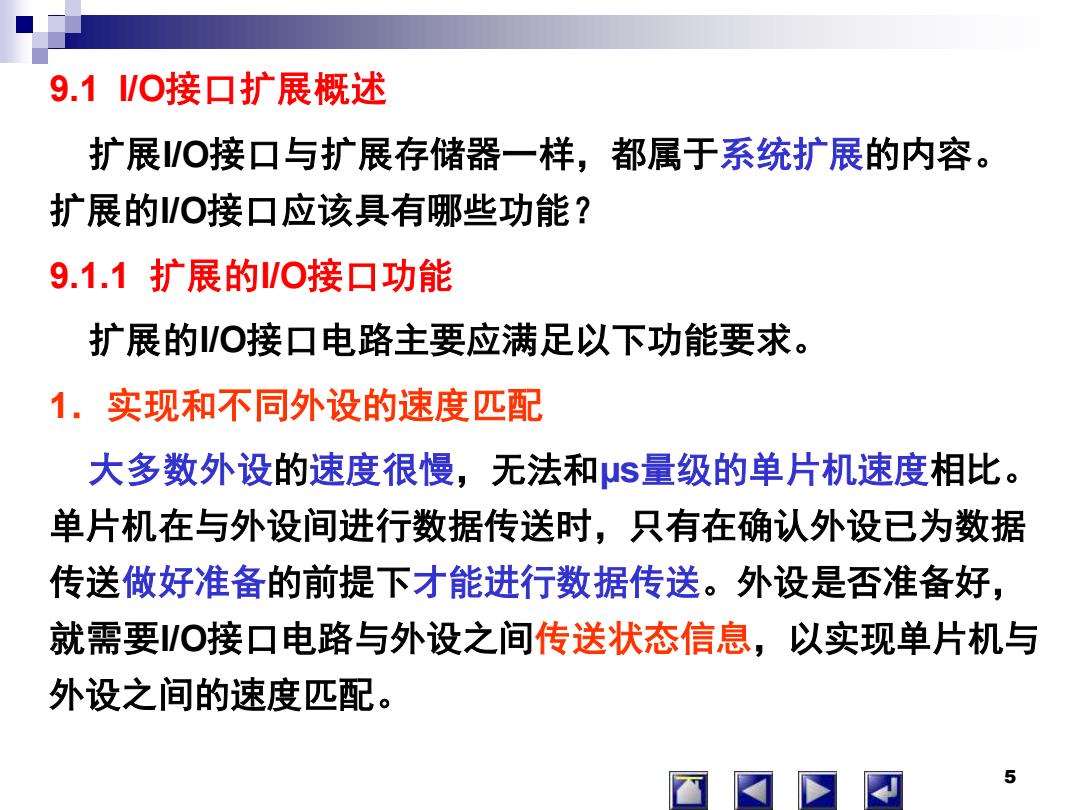

5 9.1 I/O接口扩展概述 扩展I/O接口与扩展存储器一样，都属于系统扩展的内容。 扩展的I/O接口应该具有哪些功能？ 9.1.1 扩展的I/O接口功能 扩展的I/O接口电路主要应满足以下功能要求。 1．实现和不同外设的速度匹配 大多数外设的速度很慢，无法和µs量级的单片机速度相比。 单片机在与外设间进行数据传送时，只有在确认外设已为数据 传送做好准备的前提下才能进行数据传送。外设是否准备好， 就需要I/O接口电路与外设之间传送状态信息，以实现单片机与 外设之间的速度匹配
