2024/11/1 6 2）结构组成及工作原理 输送带、支承托辊、驱动装置、制动装置、张紧装置、 装载装置、卸载装置、清扫装置 原理：依靠输送带 与滚筒之间的摩擦 力平稳地传递货物
2024/11/1 6 2）结构组成及工作原理 输送带、支承托辊、驱动装置、制动装置、张紧装置、 装载装置、卸载装置、清扫装置 原理：依靠输送带 与滚筒之间的摩擦 力平稳地传递货物
2024/11/1 7 2）结构组成及工作原理 （1）输送带 传递牵引力和承载被运货物，要求具有较高的强度， 较好的耐磨性和较小的伸长率等。 （2）支承装置 作用是支承输送带和被运物料的重量，包括上托辊 和下托辊。 （3）驱动装置 作用是将动力（牵引力）传给滚筒及输送带，使其 能承载并运行
2024/11/1 7 2）结构组成及工作原理 （1）输送带 传递牵引力和承载被运货物，要求具有较高的强度， 较好的耐磨性和较小的伸长率等。 （2）支承装置 作用是支承输送带和被运物料的重量，包括上托辊 和下托辊。 （3）驱动装置 作用是将动力（牵引力）传给滚筒及输送带，使其 能承载并运行

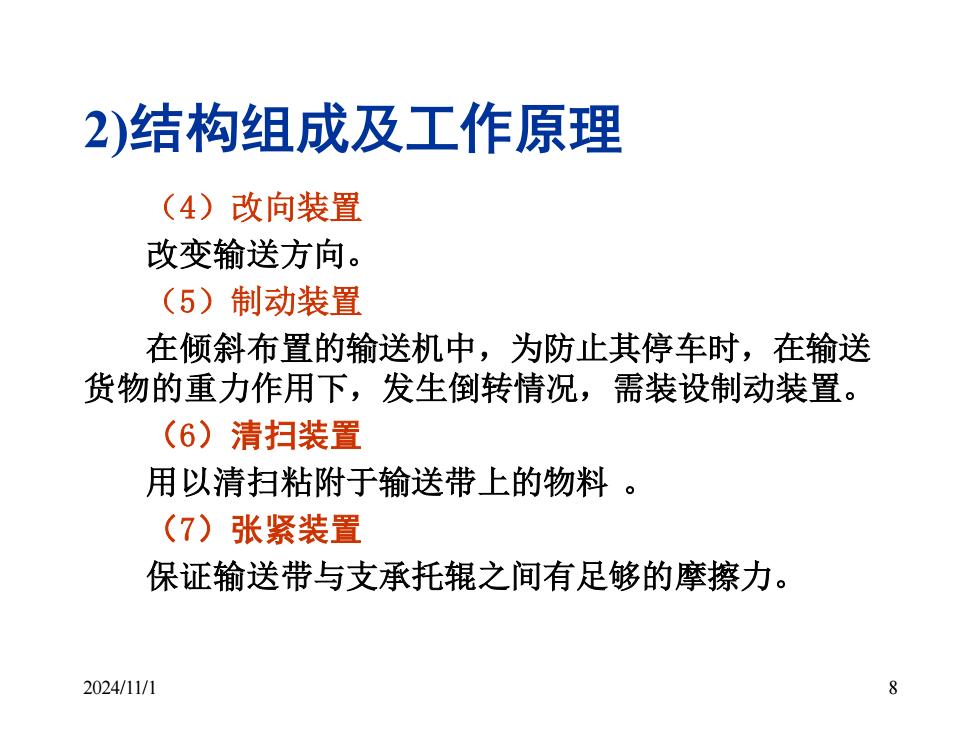

2024/11/1 8 2)结构组成及工作原理 （4）改向装置 改变输送方向。 （5）制动装置 在倾斜布置的输送机中，为防止其停车时，在输送 货物的重力作用下，发生倒转情况，需装设制动装置。 （6）清扫装置 用以清扫粘附于输送带上的物料 。 （7）张紧装置 保证输送带与支承托辊之间有足够的摩擦力
2024/11/1 8 2)结构组成及工作原理 （4）改向装置 改变输送方向。 （5）制动装置 在倾斜布置的输送机中，为防止其停车时，在输送 货物的重力作用下，发生倒转情况，需装设制动装置。 （6）清扫装置 用以清扫粘附于输送带上的物料 。 （7）张紧装置 保证输送带与支承托辊之间有足够的摩擦力
2024/11/1 9 3）带式输送机的布置方式 有水平输送方式、倾斜输送方式以及水平倾斜混合 输送方式等。 在自然条件允许的情况下，带式输送机最好采用水 平输送方式或接近水平输送方式，当输送带的布置需要 有一定的倾斜时，倾斜角不能太大。否则，会引起物料 沿输送带下滑，造成生产率降低甚至不能正常输送
2024/11/1 9 3）带式输送机的布置方式 有水平输送方式、倾斜输送方式以及水平倾斜混合 输送方式等。 在自然条件允许的情况下，带式输送机最好采用水 平输送方式或接近水平输送方式，当输送带的布置需要 有一定的倾斜时，倾斜角不能太大。否则，会引起物料 沿输送带下滑，造成生产率降低甚至不能正常输送
2024/11/1 10 带式输送机布置方式 f) g)水平输送方式；a)h)I)倾斜输送方 式；b)c)d)e)水平与倾斜混合输送方式
2024/11/1 10 带式输送机布置方式 f) g)水平输送方式；a)h)I)倾斜输送方 式；b)c)d)e)水平与倾斜混合输送方式
