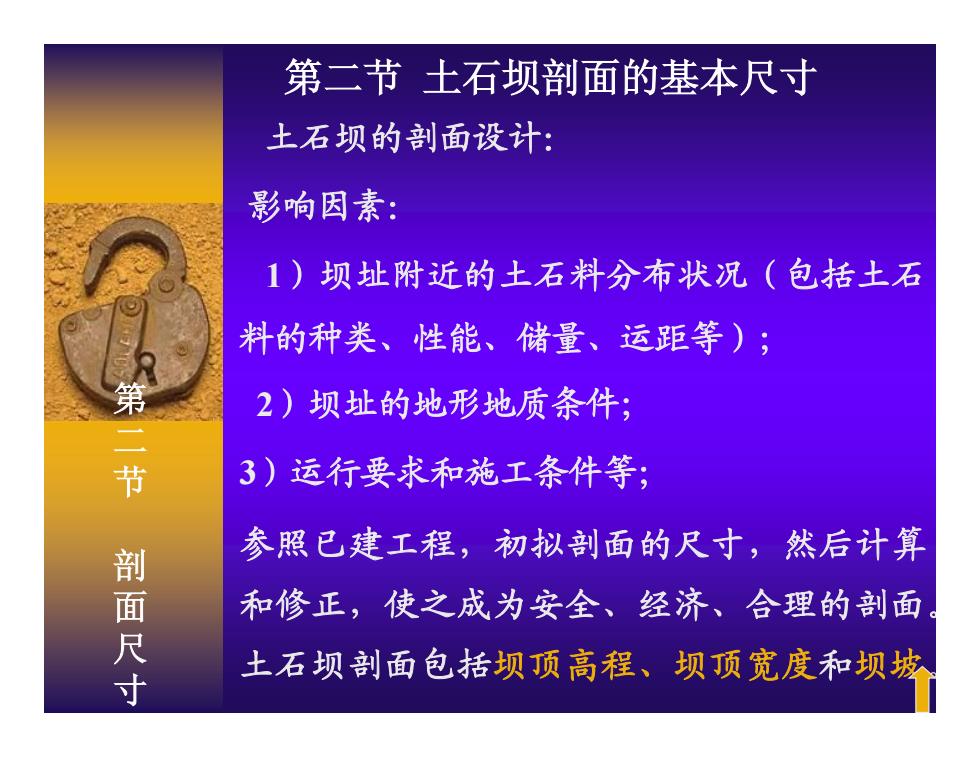

第二节土石坝剖面的基本尺寸 土石坝的剖面设计： 影响因素： 1）坝址附近的土石料分布状况（包括土石 料的种类、性能、储量、运距等)； 2)坝址的地形地质条件； 节 3)运行要求和施工条件等； 参照已建工程，初拟剖面的尺寸，然后计算 剖面 和修正，使之成为安全、经济、合理的剖面 寸 土石坝剖面包括坝顶高程、坝顶宽度和坝坡
第二节 土石坝剖面的基本尺寸 土石坝的剖面设计： 影响因素： 1）坝址附近的土石料分布状况（包括土石 料的种类、性能、储量、运距等）； 2）坝址的地形地质条件； 3）运行要求和施工条件等； 参照已建工程，初拟剖面的尺寸，然后计算 和修正，使之成为安全、经济、合理的剖面。 土石坝剖面包括坝顶高程、坝顶宽度和坝坡。 第 二 节 剖 面 尺 寸

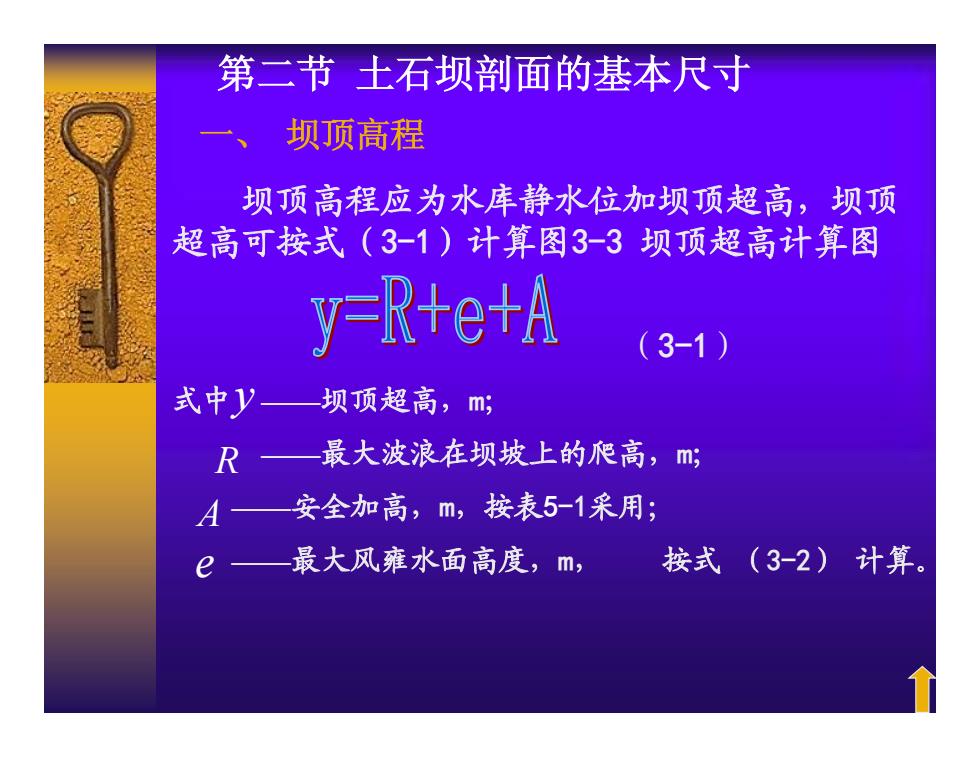

第二节土石坝剖面的基本尺寸 一、 坝顶高程 坝顶高程应为水库静水位加坝顶超高，坝顶 超高可按式(3-1)计算图3-3坝顶超高计算图 y-RtetA (3-1) 式中y —坝顶超高，m; R —最大波浪在坝坡上的爬高，m; A 安全加高，m,按表5-1采用； e 最大风雍水面高度，m, 按式（3-2)计算
一、 坝顶高程 坝顶高程应为水库静水位加坝顶超高，坝顶 超高可按式（3-1）计算图3-3 坝顶超高计算图 （3-1） 式中 ——坝顶超高，m； ——最大波浪在坝坡上的爬高，m； ——安全加高，m，按表5-1采用； ——最大风雍水面高度，m， 按式 （3-2） 计算。 y R A e 第二节 土石坝剖面的基本尺寸
第二节土石坝剖面的基本尺寸 坝项 2 静水位 h 图3-3坝顶超高计算图
A R e α 静水位 坝顶 2 Y hm 2 hm 图 3-3坝顶超高计算图 第二节 土石坝剖面的基本尺寸
第二节土石坝剖面的基本尺寸 表3-1土石坝安全加高A值(m) 坝的级别 II IV 设 计 1.5 1.00 0.70 0.50 山区、丘 0.70 0.50 0.40 陵区 0.30 校核 平原、滨 1.00 0.70 0.50 0.30 海区
表3-1 土石坝安全加高 A 值(m) 坝的级别 I II III IV V 设 计 1.5 1.00 0.70 0.50 校 核 山区 、丘 陵区 0.70 0.50 0.40 0.30 平原 、滨 海区 1.00 0.70 0.50 0.30 第二节 土石坝剖面的基本尺寸
第二节 土石坝剖面的基本尺寸 v 2 e cos 2 gH (3-2) m 式中k一综合摩阻系数，其值在(1.5~5.0) ×10-6之间，计算时一般取3.6×106； D一风区长度(m); Hm—坝前风区水域平均水深(m); B三汁算风向与坝轴线法线的夹角。 计算风速(m/s),正常运用情况，1、 2级坝，取V=(1.5~2.0)vmx,3、4级坝取 1.5V max; 非常运用情况，取V=V。 ymx为坝址多年平均最大风速
cos b （3-2） gH m kv D e 2 2 = 式中 ——综合摩阻系数，其值在（1.5～5.0） ×10-6之间，计算时一般取3.6×10-6； D ——风区长度（m）； ——坝前风区水域平均水深（m）； ——计算风向与坝轴线法线的夹角（°）； ——计算风速（m/s），正常运用情况，1、 2级坝，取 =（1. 5～2.0） ，3、4级坝取 1.5 ；非常运用情况，取 = 。 为坝址多年平均最大风速。 Hm b k v v v max v v max v max v max 第二节 土石坝剖面的基本尺寸
