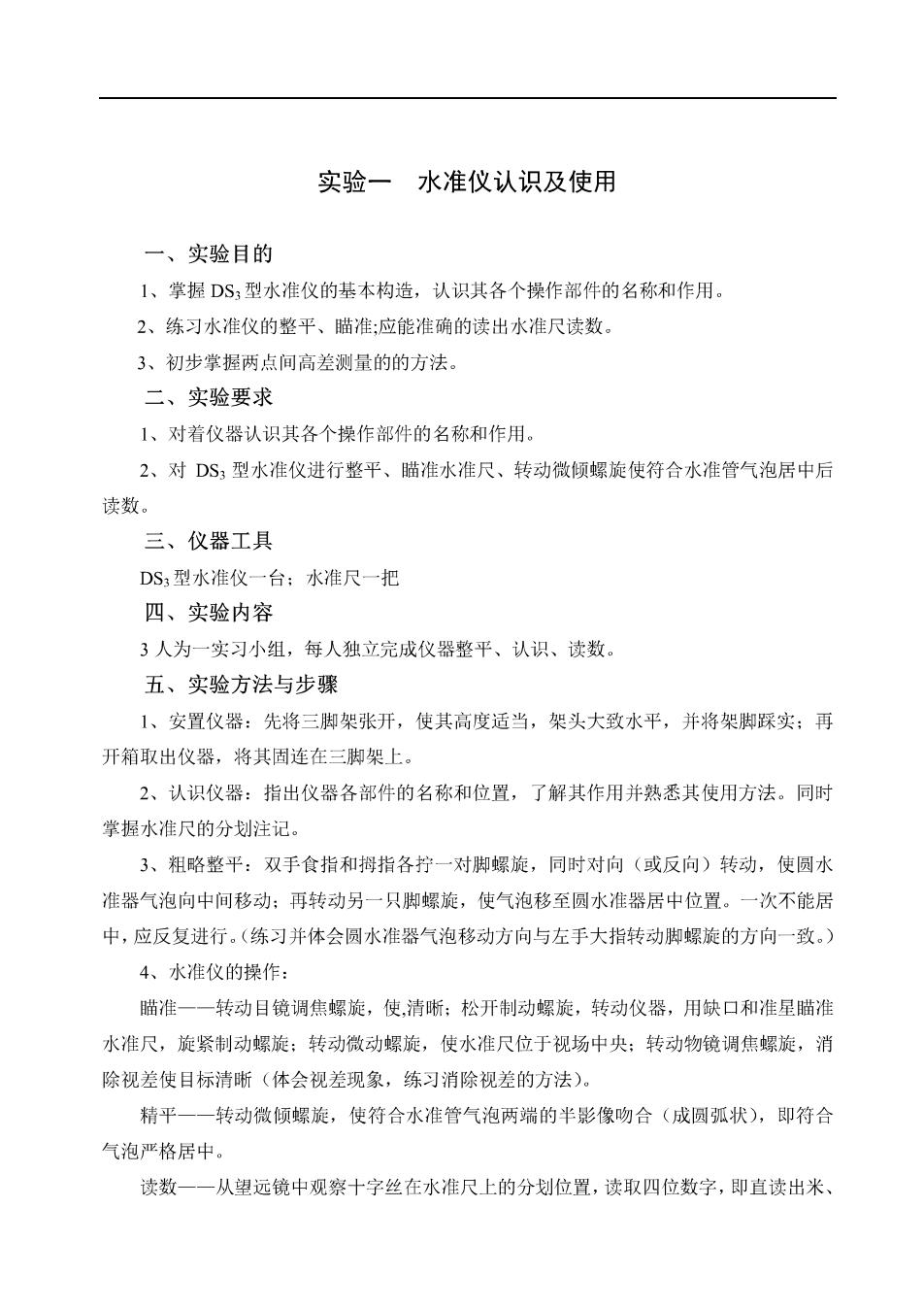

实验一水准仪认识及使用 一、实验目的 1、掌握DS:型水准仪的基本构造，认识其各个操作部件的名称和作用。 2、练习水准仪的整平、瞄准：应能准确的读出水准尺读数。 3、初步掌握两点间高差测量的的方法 二、实验要求 1、对着仪器认识其各个操作部件的名称和作用。 2、对DS:型水准仪进行整平、瞄准水准尺、转动微倾螺旋使符合水准管气泡居中后 读数。 三、仪器工具 DS型水准仪一台：水淮尺一把 四、实验内容 3人为一实习小组，每人独立完成仪器整平、认识、读数 五、实验方法与步骤 1、安置仪器：先将三脚架张开，使其高度适当，架头大致水平，并将架脚踩实：再 开箱取出仪器，将其固连在三脚架上。 2、认识仪器：指出仪器各部件的名称和位置，了解其作用并熟悉其使用方法。同时 学握水准尺的分划注记 3、粗咯整平：双手食指和拇指各拧一对脚螺旋，同时对向（或反向）转动，使圆水 准器气泡向中间移动：再转动另一只脚螺旋，使气泡移至圆水准器居中位置。一次不能居 中，应反复进行。（练习并体会圆水准器气泡移动方向与左手大指转动脚螺旋的方向一致。） 4、水淮仪的操作： 瞄准一一转动目镜调焦螺旋，使，清晰：松开制动螺旋，转动仪器，用缺口和准星瞄准 水准尺，旋紧制动螺旋：转动微动螺旋，使水准尺位于视场中央：转动物镜调焦螺旋，消 除视差使目标清晰（体会视差现象，练习消除视差的方法）。 精平一一转动微倾螺旋，使符合水准管气泡两端的半影像吻合（成圆弧状），即符合 气泡严格居中。 读数一一从望远镜中观察十字丝在水准尺上的分划位置，读取四位数字，即直读出米
分米、厘米的数值，估读毫米的数值。 5、观测练习：在仪器两侧各立一根水准尺，分别进行观测（瞄准、精平、读数）、记 录并计算高差。 六、注意事项 1、安置时应使脚架头大致水平，才能保证脚螺旋粗略整平圆水准器。 2、脚架跨度不能太大，避免摔坏仪器 3、实验的同时必须认真填写实验数据及计算。 七、实验数据及其计算 (一)、水准仪主要操作部件的认识 DS,型水准仪 按照图中序号填写相关内容： 序号 操作部件名称 2 3 4 6 7 8 (二)、水准测量观测记录 仪器编号 观测组 天气情况 高差 备注 测站 测点 后视读数前视读数 1…
观测 记录者 校核 (三)问题讨论 ·2
实验二普通水准测量 一、实验目的 1、掌握水准测量的施测方法、记录、计算 2、熟悉高差闭合差调整及高程计算的方法。 二、实验要求 1、布设闭合水准路线。 2、仪器与前、后尺距离应大致相等 3、根据观测结果，计算水准路线高差闭合差、高差闭合差改正数及待定点高程。 4、高差闭合差允许值为：平地f=±40√亿，山地f=±12√n。 三、仪器工具 DS,型水准仪一台：水准尺一对。 四、实验内容 3人为一实习小组，完成闭合水准路线测量。 五、实验方法与步骤 1、选定一条闭合水准路线，其长度以安置46个测站为宜。确定起始点及水准路线 的前进方向， 2、在起始点和第一个待定点分别立水准尺，在距该两点大致等距离处安置仪器，分别 观测得后视读数'和前视读数b',计算高差h:改变仪器高度（或换水准尺另一面），再 读取后、前视读数a"和b,”,计算高差h”。检查互差是否超限。计算平均高差1。将仪 器搬至第一、第二点中间设站观测，测出2。依次推进测出h、h4…。 3、根据已知点高程及各测站的观测高差，计算水准路线的高差闭合差，并在限差内， 对闭合差进行配赋，推算各待定点的高程。 六、注意事项 1、仪器的安置位置应保持前、后视距大致相等。每次观测读数前，应使符合水准管气 泡居中，并消除望远镜视差。 2、立尺员要思想集中，立直水准尺。注意已知水准点和待定水准点不放尺垫。仪器未 搬迁，后视点尺垫不能移动：仪器搬迁时，前视点尺垫不能移动。迁站时应防止摔碰仪器 或丢失工具。 3、超限应重测 ·3…
4、实验的同时必须认真填写实验数据及计算。 七、实验数据及其计算 (一)、水准测量观测记录 仪器编号」 观测组 天气情况 测站 测点 后视读数前视读数 高差 备注 校核 计算 观测 记录者」 校核 (二)、水准测量的内业计算 距离 点号 实测高差 改正数 改正后高差 高程 (km)或 备注 测站数 (m) (mm) (m) (m) 4
