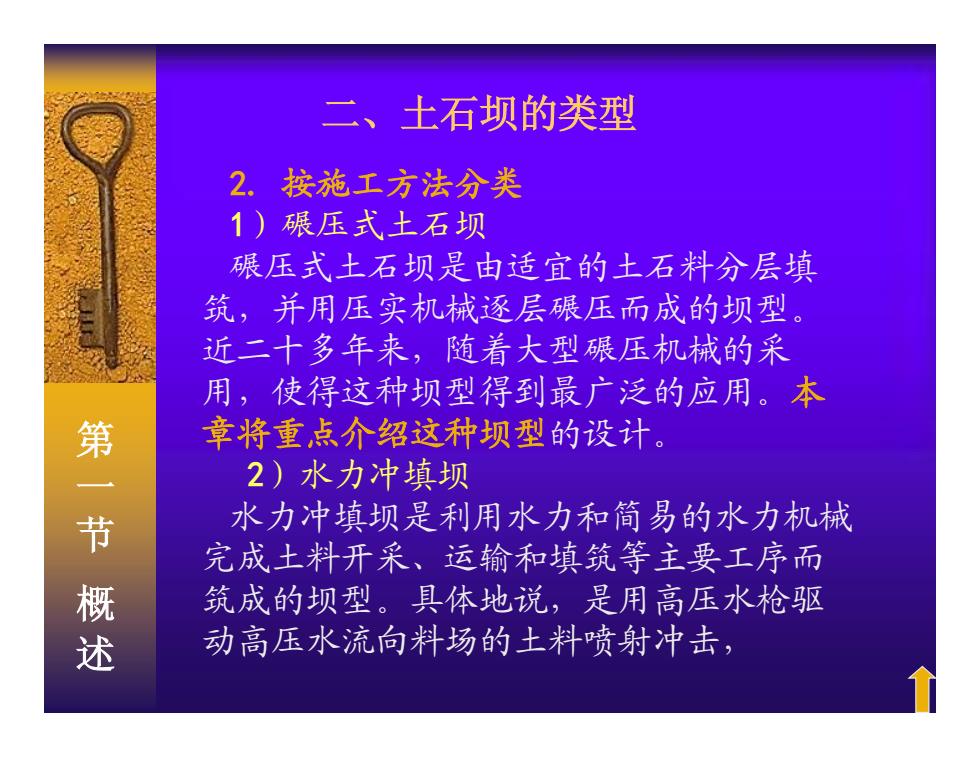

二、土石坝的类型 2.按施工方法分类 1)碾压式土石坝 碾压式土石坝是由适宜的土石料分层填 筑，并用压实机械逐层碾压而成的坝型。 近二十多年来，随着大型碾压机械的采 用，使得这种坝型得到最广泛的应用。本 第 章将重点介绍这种坝型的设计。 2)水力冲填坝 节 水力冲填坝是利用水力和简易的水力机械 完成土料开采、运输和填筑等主要工序而 筑成的坝型。具体地说，是用高压水枪驱 述 动高压水流向料场的土料喷射冲击
2．按施工方法分类 1）碾压式土石坝 碾压式土石坝是由适宜的土石料分层填 筑，并用压实机械逐层碾压而成的坝型。 近二十多年来，随着大型碾压机械的采 用，使得这种坝型得到最广泛的应用。本 章将重点介绍这种坝型的设计。 2）水力冲填坝 水力冲填坝是利用水力和简易的水力机械 完成土料开采、运输和填筑等主要工序而 筑成的坝型。具体地说，是用高压水枪驱 动高压水流向料场的土料喷射冲击， 第 一 节 概 述 二、土石坝的类型

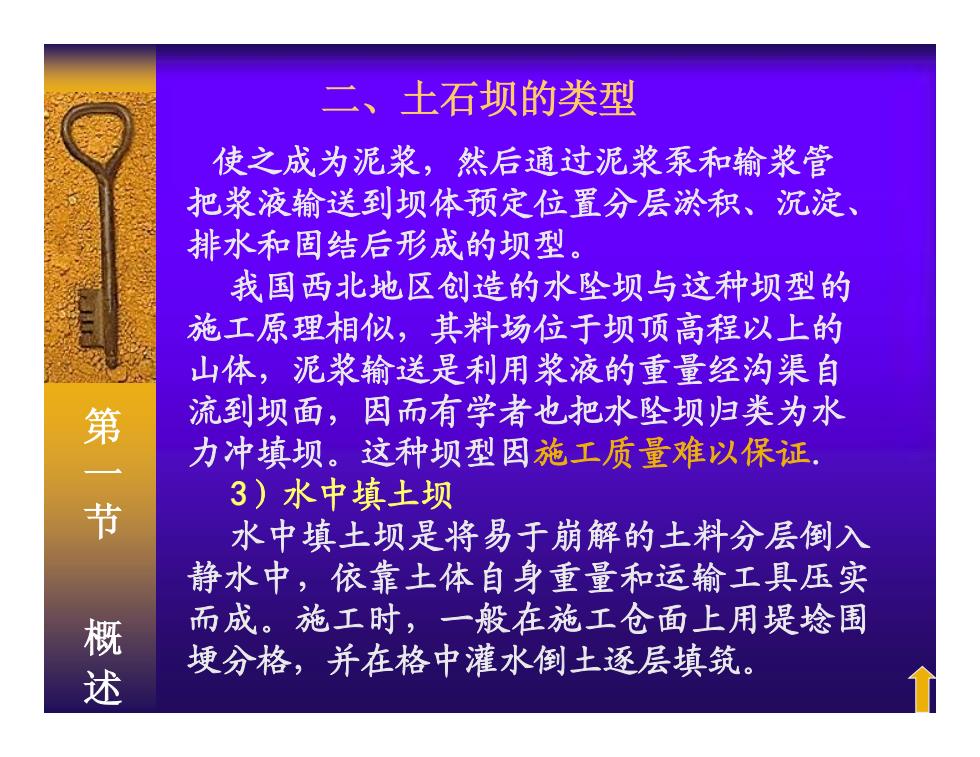

二、土石坝的类型 使之成为泥浆，然后通过泥浆泵和输浆管 把浆液输送到坝体预定位置分层淤积、沉淀、 排水和固结后形成的坝型。 我国西北地区创造的水坠坝与这种坝型的 施工原理相似，其料场位于坝顶高程以上的 山体，泥浆输送是利用浆液的重量经沟渠自 第 流到坝面，因而有学者也把水坠坝归类为水 力冲填坝。这种坝型因施工质量难以保证 3)水中填土坝 节 水中填土坝是将易于崩解的土料分层倒入 静水中，依靠土体自身重量和运输工具压实 概 而成。施工时，一般在施工仓面上用堤埝围 埂分格，并在格中灌水倒土逐层填筑。 述
使之成为泥浆，然后通过泥浆泵和输浆管 把浆液输送到坝体预定位置分层淤积、沉淀、 排水和固结后形成的坝型。 我国西北地区创造的水坠坝与这种坝型的 施工原理相似，其料场位于坝顶高程以上的 山体，泥浆输送是利用浆液的重量经沟渠自 流到坝面，因而有学者也把水坠坝归类为水 力冲填坝。这种坝型因施工质量难以保证. 3）水中填土坝 水中填土坝是将易于崩解的土料分层倒入 静水中，依靠土体自身重量和运输工具压实 而成。施工时，一般在施工仓面上用堤埝围 埂分格，并在格中灌水倒土逐层填筑。 第 一 节 概 述 二、土石坝的类型

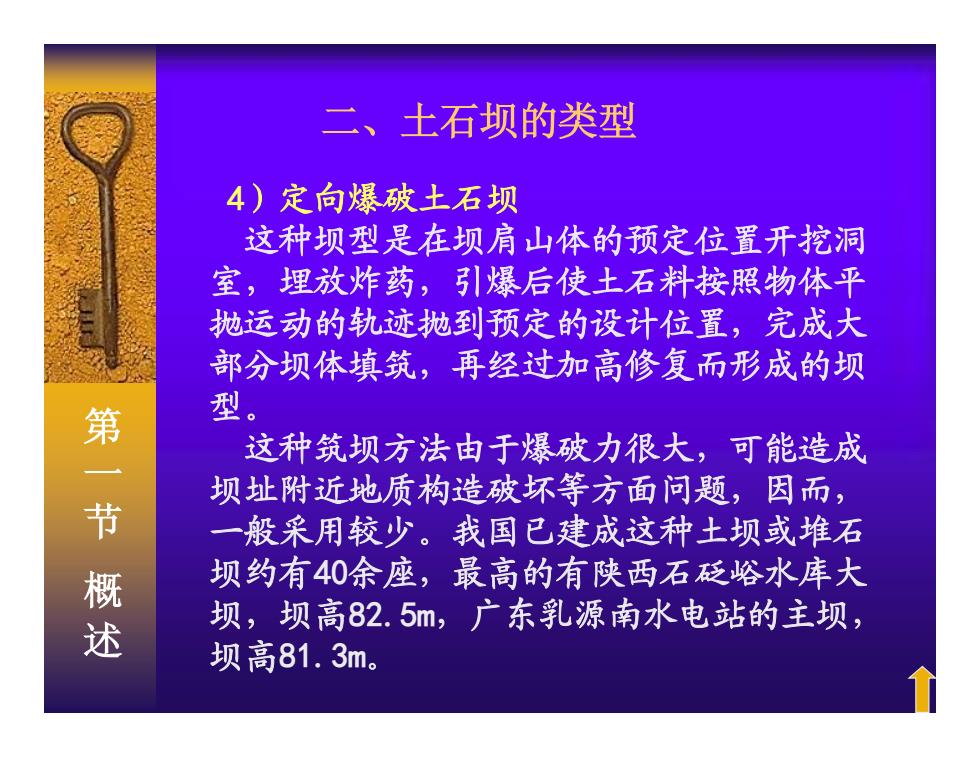

二、土石坝的类型 4)定向爆破土石坝 这种坝型是在坝肩山体的预定位置开挖洞 室，埋放炸药，引爆后使土石料按照物体平 抛运动的轨迹抛到预定的设计位置，完成大 部分坝体填筑，再经过加高修复而形成的坝 第 型。 这种筑坝方法由于爆破力很大，可能造成 坝址附近地质构造破坏等方面问题，因而， 节 一般采用较少。我国已建成这种土坝或堆石 概 坝约有40余座，最高的有陕西石砭峪水库大 坝，坝高82.5m,广东乳源南水电站的主坝， 坝高81.3m
4）定向爆破土石坝 这种坝型是在坝肩山体的预定位置开挖洞 室，埋放炸药，引爆后使土石料按照物体平 抛运动的轨迹抛到预定的设计位置，完成大 部分坝体填筑，再经过加高修复而形成的坝 型。 这种筑坝方法由于爆破力很大，可能造成 坝址附近地质构造破坏等方面问题，因而， 一般采用较少。我国已建成这种土坝或堆石 坝约有40余座，最高的有陕西石砭峪水库大 坝，坝高82.5m，广东乳源南水电站的主坝， 坝高81.3m。 第 一 节 概 述 二、土石坝的类型

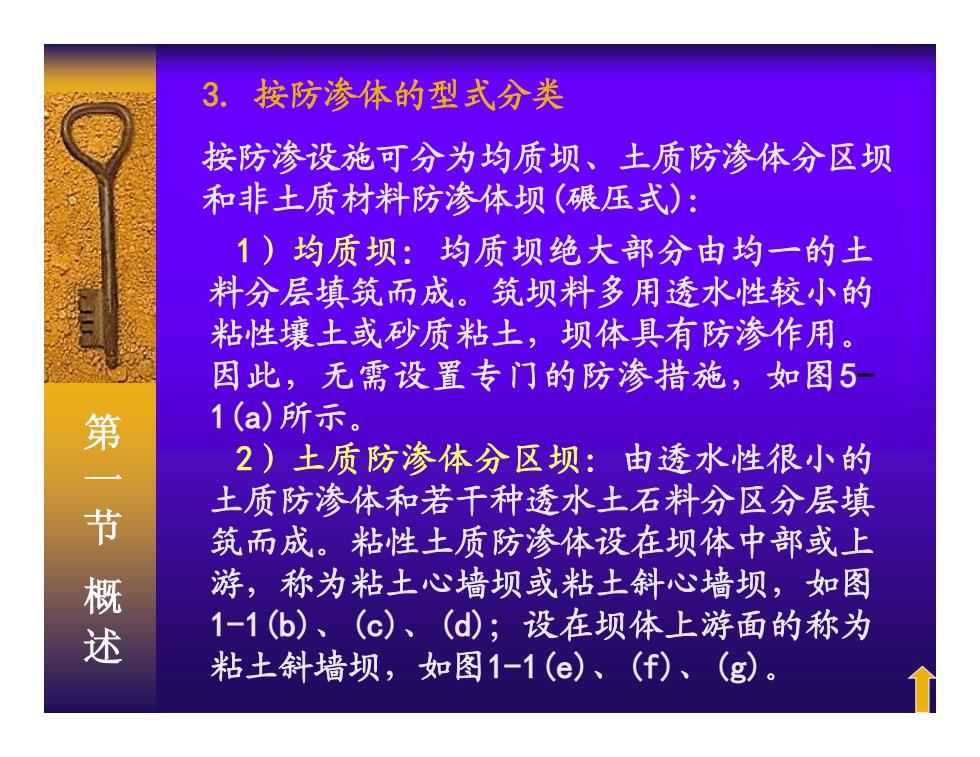

3.按防渗体的型式分类 按防渗设施可分为均质坝、土质防渗体分区坝 和非土质材料防渗体坝（碾压式）： 1)均质坝：均质坝绝大部分由均一的土 料分层填筑而成。筑坝料多用透水性较小的 粘性壤土或砂质粘土，坝体具有防渗作用。 因此，无需设置专门的防渗措施，如图5 第 1(a)所示。 2)土质防渗体分区坝：由透水性很小的 土质防渗体和若干种透水土石料分区分层填 节 筑而成。粘性土质防渗体设在坝体中部或上 游，称为粘土心墙坝或粘土斜心墙坝，如图 述 1-1(b)、(c)、(d);设在坝体上游面的称为 粘土斜墙坝，如图1-1(e)、(f)、(g)
1）均质坝：均质坝绝大部分由均一的土 料分层填筑而成。筑坝料多用透水性较小的 粘性壤土或砂质粘土，坝体具有防渗作用。 因此，无需设置专门的防渗措施，如图5- 1(a)所示。 2）土质防渗体分区坝：由透水性很小的 土质防渗体和若干种透水土石料分区分层填 筑而成。粘性土质防渗体设在坝体中部或上 游，称为粘土心墙坝或粘土斜心墙坝，如图 1-1(b)、(c)、(d)；设在坝体上游面的称为 粘土斜墙坝，如图1-1(e)、(f)、(g)。 第 一 节 概 述 3．按防渗体的型式分类 按防渗设施可分为均质坝、土质防渗体分区坝 和非土质材料防渗体坝(碾压式)：
二、土石坝的类型 此外，还有其他型式的分区坝，如坝体 上游部分为防渗土料，下游部分为透水 土料的分区坝等等，如图1-1()所示 3)非土质材料防渗体坝 这种坝型的防渗体一般由钢筋混凝土、沥 第 青混凝土或其他非土质材料做成。其中防 渗体布置在坝体中央附近的称为心墙坝， 如图1-1()；防渗体布置在上游面的称为 节 面板土石坝，如图1-1()。在堆石坝中， 一般将防渗体设在上游坝面，又称面板堆 述 石坝
3）非土质材料防渗体坝 这种坝型的防渗体一般由钢筋混凝土、沥 青混凝土或其他非土质材料做成。其中防 渗体布置在坝体中央附近的称为心墙坝， 如图1-1(h)； 防渗体布置在上游面的称为 面板土石坝，如图1-1(i)。在堆石坝中， 一般将防渗体设在上游坝面，又称面板堆 石坝。 第 一 节 概 述 此外，还有其他型式的分区坝，如坝体 上游部分为防渗土料，下游部分为透水 土料的分区坝等等，如图1-1(j)所示 二、土石坝的类型
