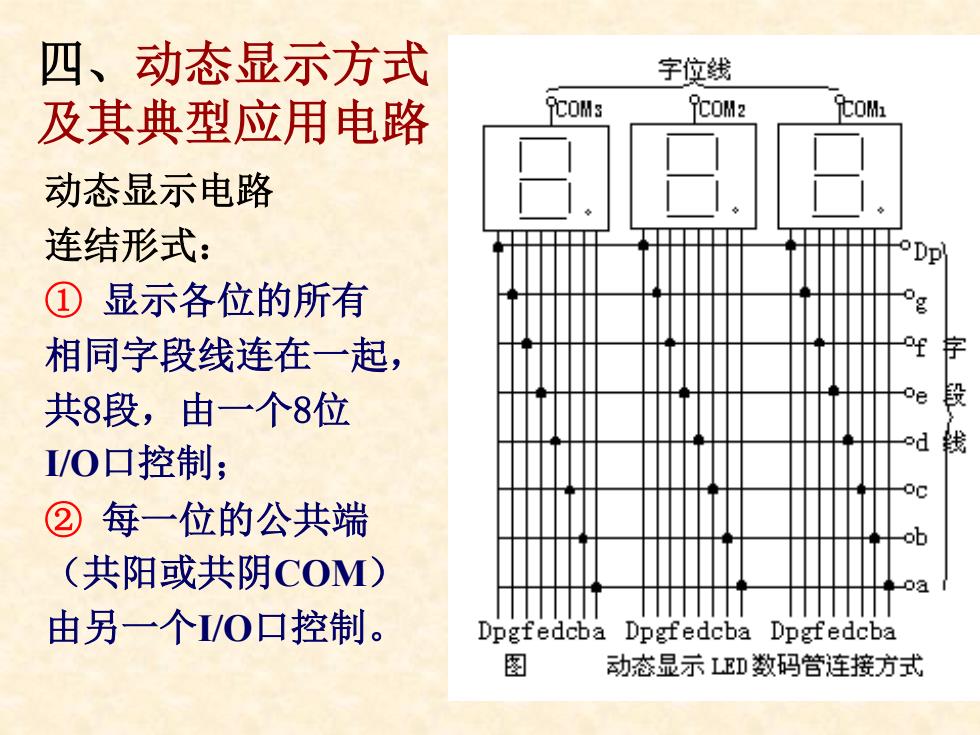

四、动态显示方式 字位线 及其典型应用电路 COMs PCOM2 动态显示电路 连结形式： Dp ①显示各位的所有 g 相同字段线连在一起， 存 共8段，由一个8位 oe 段 od 钱 I/O口控制； oc ②每一位的公共端 (共阳或共阴COM) oa 由另一个/O口控制。 Dpgfedcba Dpgfedcba Dpgfedcba 图 动态显示LD数码管连接方式
动态显示电路 连结形式： ① 显示各位的所有 相同字段线连在一起， 共8段，由一个8位 I/O口控制； ② 每一位的公共端 （共阳或共阴COM） 由另一个I/O口控制。 四、动态显示方式 及其典型应用电路

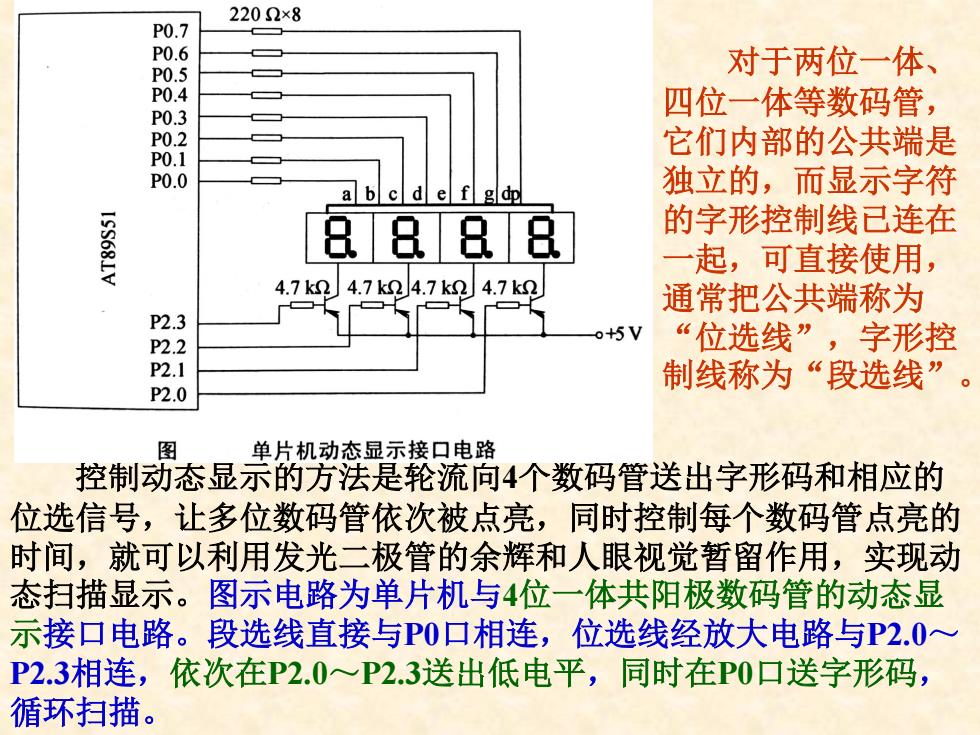

220Ω×8 P0.7 P0.6 P0.5 对于两位一体、 P0.4 P0.3 四位一体等数码管， P0.2 它们内部的公共端是 P0.1 P0.0 a b c d e f g dp 独立的，而显示字符 ISS68.LV 8888 的字形控制线已连在 一起，可直接使用， 4.7k24.7k24.7k24.7k2 通常把公共端称为 P2.3 o+5V P2.2 “位选线”，字形控 P2.1 制线称为“段选线”。 P2.0 图 单片机动态显示接口电路 控制动态显示的方法是轮流向4个数码管送出字形码和相应的 位选信号，让多位数码管依次被点亮，同时控制每个数码管点亮的 时间，就可以利用发光二极管的余辉和人眼视觉暂留作用，实现动 态扫描显示。图示电路为单片机与4位一体共阳极数码管的动态显 示接口电路。段选线直接与P0口相连，位选线经放大电路与P2.0~ P2.3相连，依次在P2.0~P2.3送出低电平，同时在P0口送字形码， 循环扫描
对于两位一体、 四位一体等数码管， 它们内部的公共端是 独立的，而显示字符 的字形控制线已连在 一起，可直接使用， 通常把公共端称为 “位选线”，字形控 制线称为“段选线”。 控制动态显示的方法是轮流向4个数码管送出字形码和相应的 位选信号，让多位数码管依次被点亮，同时控制每个数码管点亮的 时间，就可以利用发光二极管的余辉和人眼视觉暂留作用，实现动 态扫描显示。图示电路为单片机与4位一体共阳极数码管的动态显 示接口电路。段选线直接与P0口相连，位选线经放大电路与P2.0～ P2.3相连，依次在P2.0～P2.3送出低电平，同时在P0口送字形码， 循环扫描

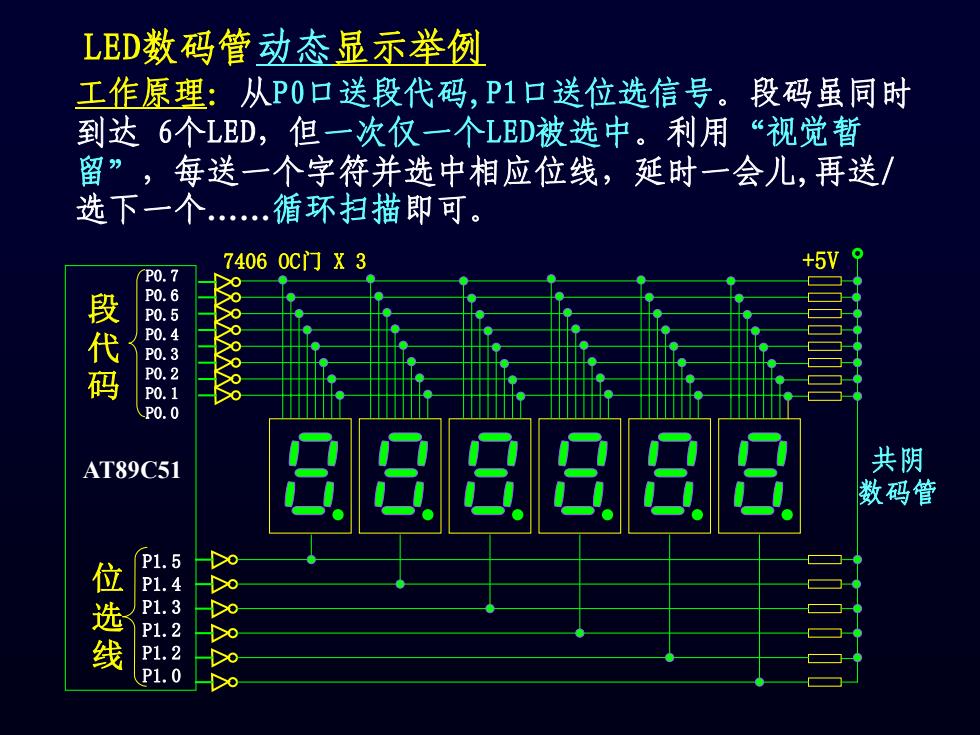

LED数码管动态显示举例 工作原理：从P0口送段代码，P1口送位选信号。段码虽同时 到达6个LED,但一次仅一个LED被选中。利用“视觉暂 留”，每送一个字符并选中相应位线，延时一会儿，再送/ 选下一个循环扫描即可。 74060C门X3 +5V P0.7 P0.6 段代码 P0.5 P0. 8 AT89C51 888888 共阴 数码管 .5 位选线 4 0 Q2五 3 2 .2
LED数码管动态显示举例 P1.5 P1.4 P1.3 P1.2 P1.2 P1.0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0 7406 OC门 X 3 +5V AT89C51 工作原理：从P0口送段代码,P1口送位选信号。段码虽同时 到达 6个LED，但一次仅一个LED被选中。利用“视觉暂 留”，每送一个字符并选中相应位线，延时一会儿,再送/ 选下一个.循环扫描即可。 共阴 数码管 位 选 线 段 代 码

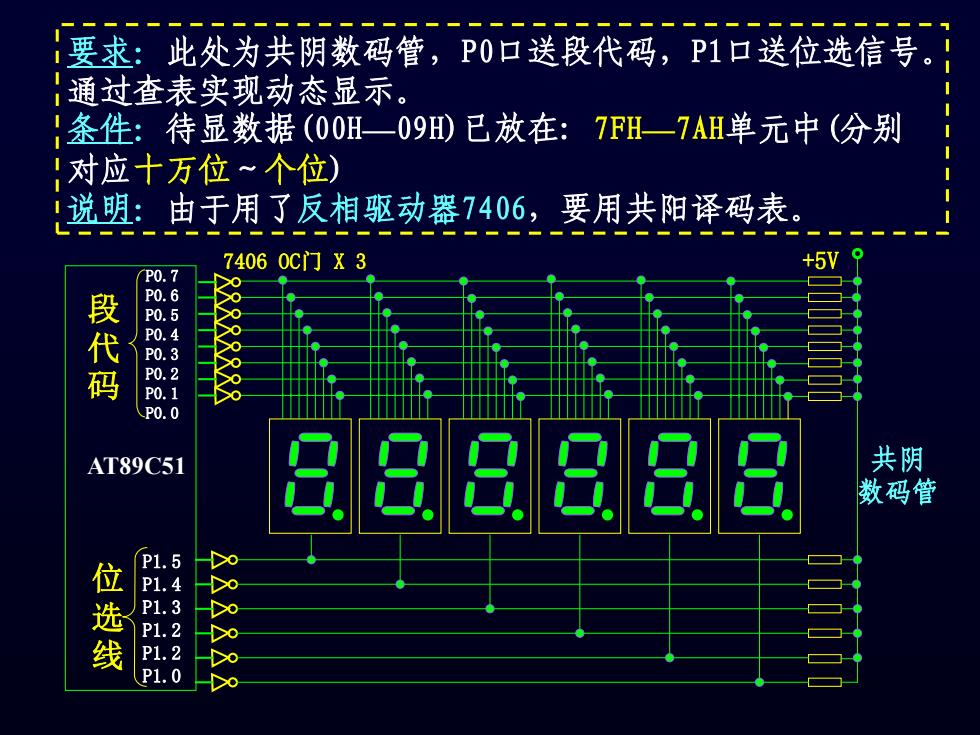

要求：此处为共阴数码管，P0口送段代码；P1口送位选信号 通过查表实现动态显示。 条件：待显数据(00H一09HD)已放在：7FH一7AH单元中（分别 对应十万位~个位) 1说明：由于用了反相驱动器7406，要用共阳译码表 74060C门X3 +5V P0.7 .6 P 段代码 P 43 888888 AT89C51 88888.8 共阴 数码管 .5 位选线 P1.0
P1.5 P1.4 P1.3 P1.2 P1.2 P1.0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0 7406 OC门 X 3 +5V AT89C51 位 选 线 段 代 码 要求：此处为共阴数码管，P0口送段代码，P1口送位选信号。 通过查表实现动态显示。 条件：待显数据(00H—09H)已放在: 7FH—7AH单元中(分别 对应十万位～个位) 说明：由于用了反相驱动器7406，要用共阳译码表。 共阴 数码管
P0口送段 74060C门X3 +5V 0 1代码，P1 0 0 口送位选 >0 信号 ● 待显数据 已经放在： 888888 7FH-7AH :单元（分别 对应十万 位+个位) O 1使用共阳 (7FH)(7EH) (7DH)）(7CH(7BH(7AH) 1译码表。 十万万位千位百位十位个位 数据缓冲区/显示缓冲区
7406 OC门 X 3 +5V (7FH) (7EH) (7DH) (7CH) (7BH) (7AH) 十万 万位 千位 百位 十位 个位 数据缓冲区 / 显示缓冲区 P0口送段 代码，P1 口送位选 信号。 待显数据 已经放在: 7FH—7AH 单元(分别 对应十万 位→个位) 使用共阳 译码表
