第一章单片机概述 本章重点： 1.微型计算机的组成。 2.单片机与PC机之异同。 3.典型单片机系列的基本情况。 4.单片机系统简捷开发流程。 5.数制与编码基础。 内蒙古农业大学机电工程学院
1 第一章 单片机概述 本章重点： 1.微型计算机的组成。 2.单片机与PC机之异同。 3.典型单片机系列的基本情况。 4.单片机系统简捷开发流程。 5.数制与编码基础

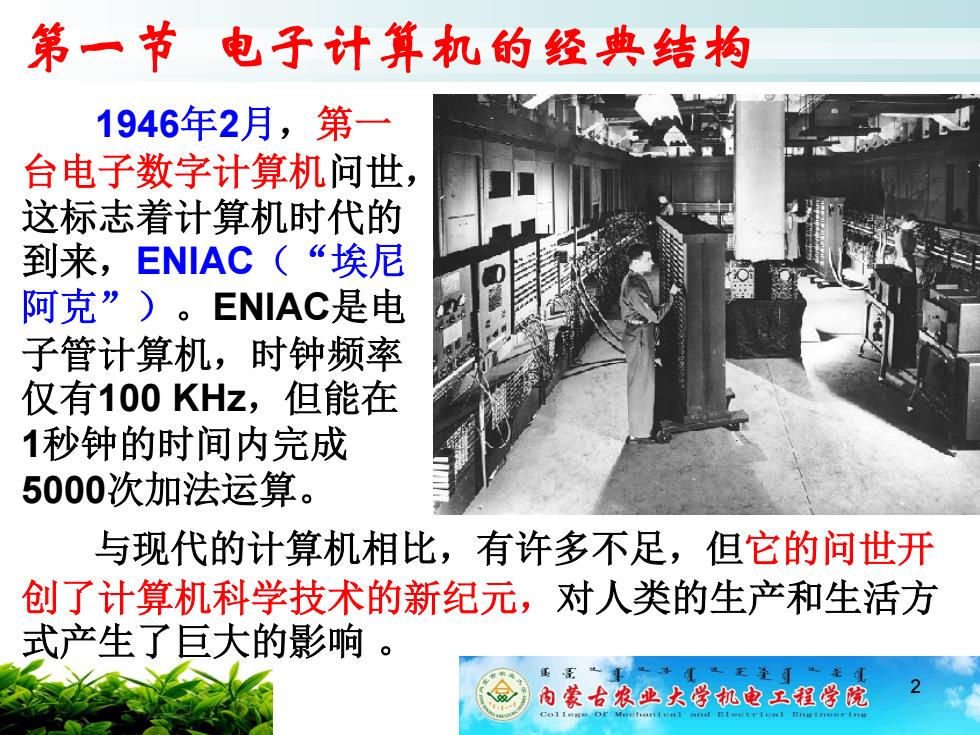

第一节电子计算机的经典结构 1946年2月，第一 台电子数字计算机问世， 这标志着计算机时代的 到来，ENIAC(“埃尼 阿克”)。ENIAC是电 子管计算机，时钟频率 仅有100KHz,但能在 1秒钟的时间内完成 5000次加法运算。 与现代的计算机相比，有许多不足，但它的问世开 创了计算机科学技术的新纪元，对人类的生产和生活方 式产生了巨大的影响 内蒙古农业大学机电工程学院
2 第一节 电子计算机的经典结构 1946年2月，第一 台电子数字计算机问世， 这标志着计算机时代的 到来，ENIAC（“埃尼 阿克”）。ENIAC是电 子管计算机，时钟频率 仅有100 KHz，但能在 1秒钟的时间内完成 5000次加法运算。 与现代的计算机相比，有许多不足，但它的问世开 创了计算机科学技术的新纪元，对人类的生产和生活方 式产生了巨大的影响

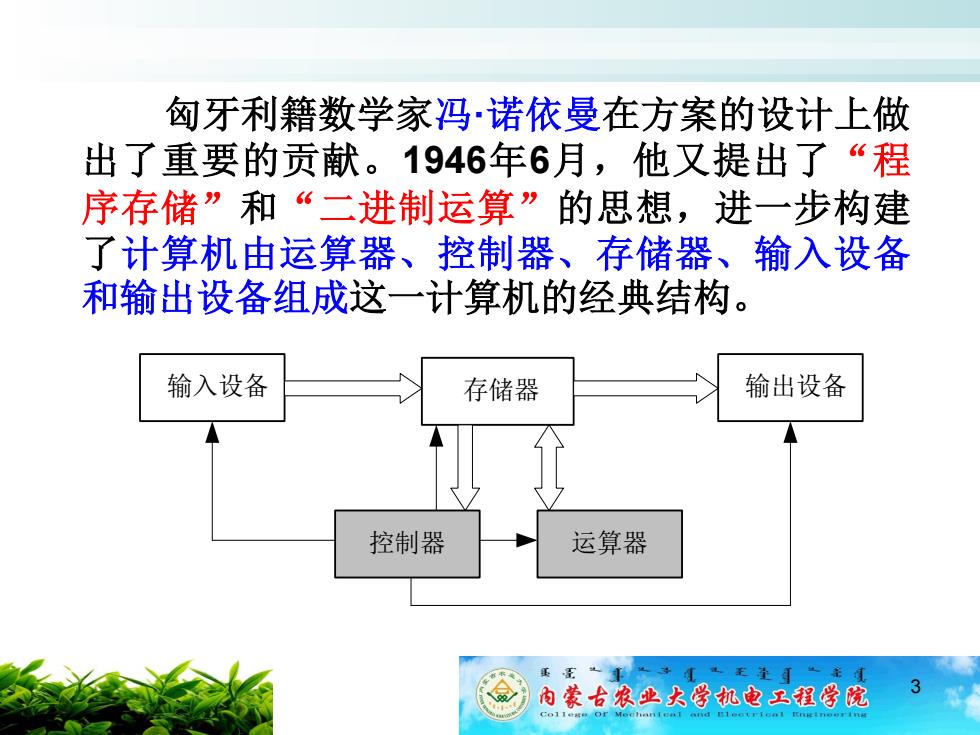

匈牙利籍数学家冯·诺依曼在方案的设计上做 出了重要的贡献。1946年6月，他又提出了“程 序存储”和“二进制运算”的思想，进一步构建 了计算机由运算器、控制器、存储器、输入设备 和输出设备组成这一计算机的经典结构。 输入设备 存储器 输出设备 控制器 运算器 内蒙古农业大学机电王程学院
3 匈牙利籍数学家冯·诺依曼在方案的设计上做 出了重要的贡献。1946年6月，他又提出了“程 序存储”和“二进制运算”的思想，进一步构建 了计算机由运算器、控制器、存储器、输入设备 和输出设备组成这一计算机的经典结构。 输入设备 存储器 输出设备 控制器 运算器
·各部分的主要功能： (1)输入设备：用于输入原始信息和处理信息的程序。如键盘、 鼠标器和扫描仪等。 (2)输出设备：用来输出计算机的处理结果及程序清单。如显 示器和打印机。 (3)存储器：用来存放程序和数据。在控制器的控制下，可与 输入设备、输出设备、运算器、控制器交换信息，是计算机 中各种信息存储和交流的中心。 (4)运算器：用来对信息及数据进行处理和计算。也称为算术 逻辑部件ALU(Arithmetic and Logic Unit)。 (5)控制器：是整个计算机的指挥中心，用来指挥计算机各部 件的操作，使其协调一致地工作。 计算机中的两类信息：一类是采用双线表示的数据信息流， 它包括原始数据、中间结果、计算结果和程序中的指令；另 一类是采用单线表示的控制信息流，它是控制器发出的各种 操作命令。 内蒙古农业大学机电工程学院
• 各部分的主要功能： （1）输入设备：用于输入原始信息和处理信息的程序。如键盘、 鼠标器和扫描仪等。 （2）输出设备：用来输出计算机的处理结果及程序清单。如显 示器和打印机。 （3）存储器：用来存放程序和数据。在控制器的控制下，可与 输入设备、输出设备、运算器、控制器交换信息，是计算机 中各种信息存储和交流的中心。 （4）运算器：用来对信息及数据进行处理和计算。也称为算术 逻辑部件ALU（Arithmetic and Logic Unit）。 （5）控制器：是整个计算机的指挥中心，用来指挥计算机各部 件的操作，使其协调一致地工作。 计算机中的两类信息：一类是采用双线表示的数据信息流， 它包括原始数据、中间结果、计算结果和程序中的指令；另 一类是采用单线表示的控制信息流，它是控制器发出的各种 操作命令。 4

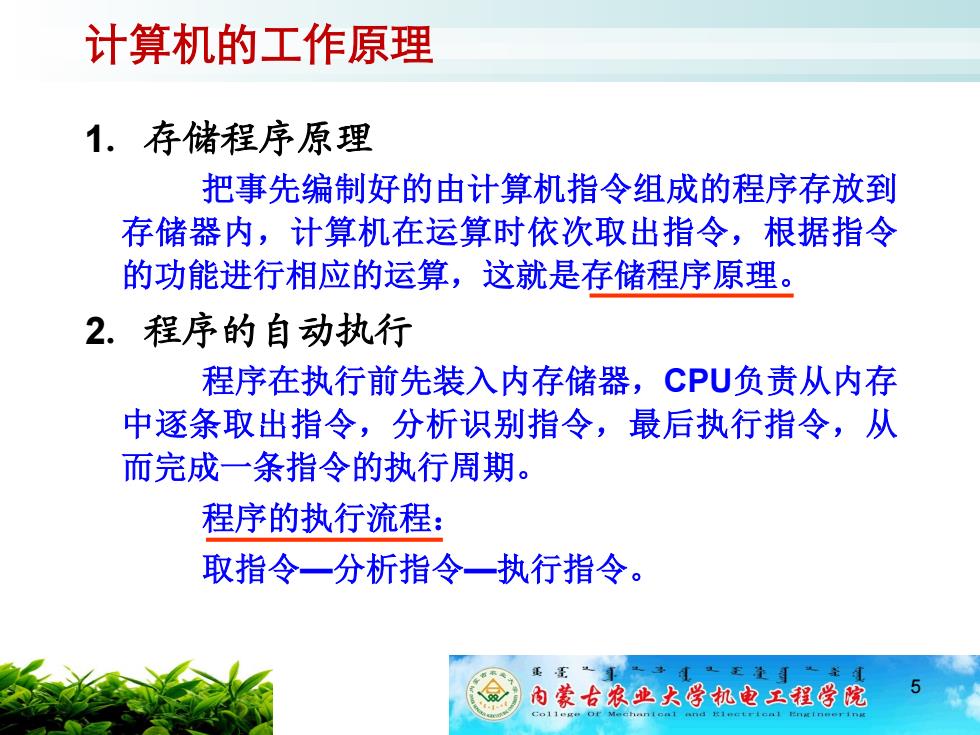

计算机的工作原理 1.存储程序原理 把事先编制好的由计算机指令组成的程序存放到 存储器内，计算机在运算时依次取出指令，根据指令 的功能进行相应的运算，这就是存储程序原理。 2.程序的自动执行 程序在执行前先装入内存储器，CPU负责从内存 中逐条取出指令，分析识别指令，最后执行指令，从 而完成一条指令的执行周期。 程序的执行流程： 取指令一分析指令一执行指令。 内蒙古农业大学机电工程学院
计算机的工作原理 1．存储程序原理 把事先编制好的由计算机指令组成的程序存放到 存储器内，计算机在运算时依次取出指令，根据指令 的功能进行相应的运算，这就是存储程序原理。 2．程序的自动执行 程序在执行前先装入内存储器，CPU负责从内存 中逐条取出指令，分析识别指令，最后执行指令，从 而完成一条指令的执行周期。 程序的执行流程： 取指令—分析指令—执行指令。 5
