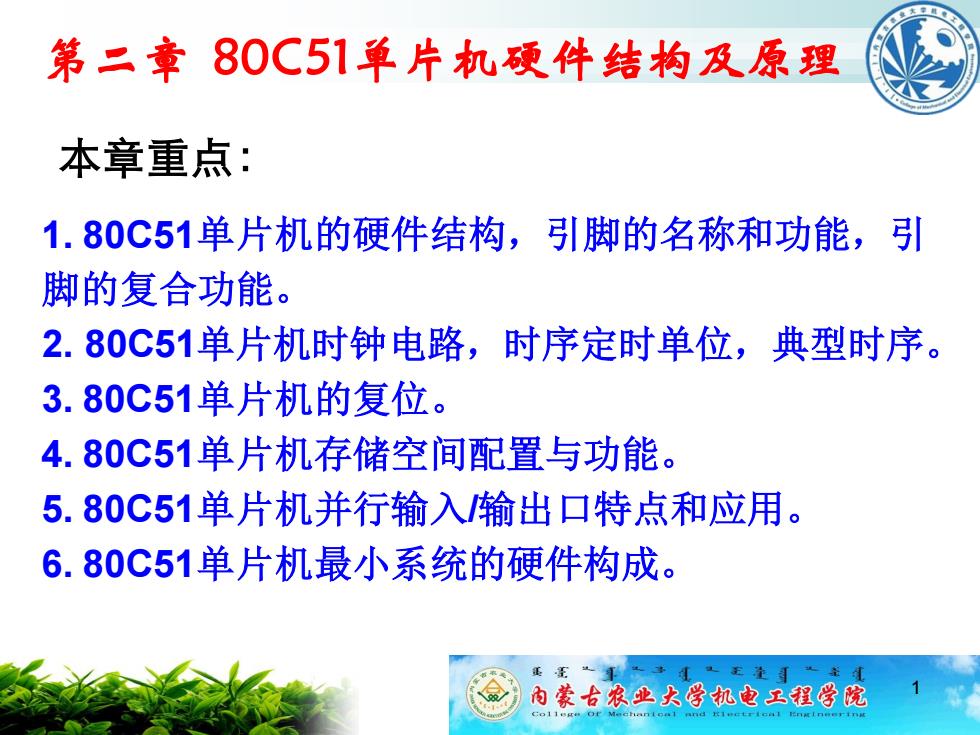

第二章80C51单片机硬件结构及原理 本章重点： 1.80C51单片机的硬件结构，引脚的名称和功能，引 脚的复合功能。 2.80C51单片机时钟电路，时序定时单位，典型时序。 3.80C51单片机的复位。 4.80C51单片机存储空间配置与功能。 5.80C51单片机并行输入输出口特点和应用。 6.80C51单片机最小系统的硬件构成。 内蒙古农业大学机电工程学院
第二章 80C51单片机硬件结构及原理 本章重点： 1 1. 80C51单片机的硬件结构，引脚的名称和功能，引 脚的复合功能。 2. 80C51单片机时钟电路，时序定时单位，典型时序。 3. 80C51单片机的复位。 4. 80C51单片机存储空间配置与功能。 5. 80C51单片机并行输入/输出口特点和应用。 6. 80C51单片机最小系统的硬件构成

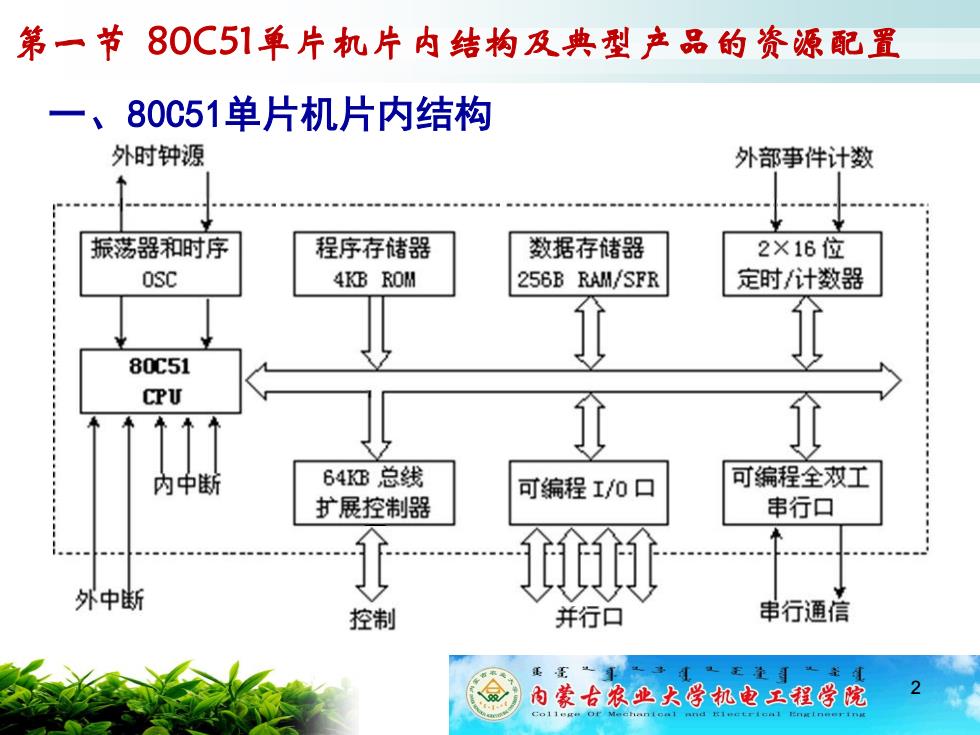

第一节80C51单片机片内结构及典型产品的资源配置 80C51单片机片内结构 外时钟源 外部事件计数 振荡器和时序 程序存储器 数据存储器 2×16位 osc 4KB ROM 256B RAM/SFR 定时/计数器 80C51 CPU 0 0 内中断 64G总线 可编程I/0口 可编程全双工 扩展控制器 串行口 0 外中断 控制 并行口 串行通信 内蒙古农业大学机电工程学院
第一节 80C51单片机片内结构及典型产品的资源配置 一、80C51单片机片内结构 2
MCS-51单片机基本特性 ◆8位的CPU,片内有振荡器和时钟电路，工作频率为1.2~12MHz ◆片内有128/256字节RAM ◆片内有0K/4K/8K字节程序存储器ROM ◆可寻址片外64K字节数据存储器RAM ◆可寻址片外64K字节程序存储器R0M ◆片内21/26个特殊功能寄存器（SFR) ◆4个8位的并行I/0口(PI0) ◆1个全双工串行口(SI0/UART) ◆2/3个16位定时器/计数器(TIMER/COUNTER) ◆可处理5/6个中断源，两级中断优先级 ◆内置1个布尔处理器和1个布尔累加器（Cy) ◆MCS-51指令集含111条指令 内蒙古农业大学机电工程学院
8位的CPU，片内有振荡器和时钟电路,工作频率为1.2～12MHz 片内有128/256字节RAM 片内有0K/4K/8K字节程序存储器ROM 可寻址片外64K字节数据存储器RAM 可寻址片外64K字节程序存储器ROM 片内21/26个特殊功能寄存器（SFR） 4个8位的并行I/O口（PIO） 1个全双工串行口（SIO/UART） 2/3个16位定时器/计数器（TIMER/COUNTER） 可处理5/6个中断源，两级中断优先级 内置1个布尔处理器和1个布尔累加器（Cy） MCS-51指令集含111条指令 MCS-51单片机基本特性 3
MCS-51系列单片机配置一览表 片内存储器（字节） 定时器 并行 串行 中 系列 片内ROM 片内 计数器 I/0 I/0 断 无 有ROM 有EPROM RAM 源 Intel 80C31 80C51 87C51 128 MCS-51 2x16 4x8位 5 子系列 (4K字节) (4K字节) 字节 Intel MCS-52 80C32 80C52 87C52 256 3x16 4x8位 6 (8K字节) (8K字节) 字节 子系列 1051(1K)/ 2051(2K)/4051(4K) ATEML 128 2 (20条引脚DIP封装) 2个 1个 5 89C系列 89C51(4K)/89C52(8K) (常用型) 128/ 256 2/3 4个 1个 5/6 (40条引脚DIP封装) 金 内蒙古农业大学机电工程学院
MCS-51系列单片机配置一览表 系列 片内存储器（字节） 定时器 计数器 并行 I/O 串行 I/O 中 断 源 片内ROM 片内 无 有ROM 有EPROM RAM Intel MCS-51 子系列 80C31 80C51 (4K字节) 87C51 (4K字节) 128 字节 2x16 4x8位 1 5 Intel MCS-52 子系列 80C32 80C52 (8K字节) 87C52 (8K字节) 256 字节 3x16 4x8位 1 6 ATEML 89C系列 (常用型) 1051(1K)/ 2051(2K)/ 4051(4K) （20条引脚DIP封装） 128 2 2个 1个 5 89C51(4K)/ 89C52(8K) （40条引脚DIP封装） 128/ 256 2/3 4个 1个 5/6 4

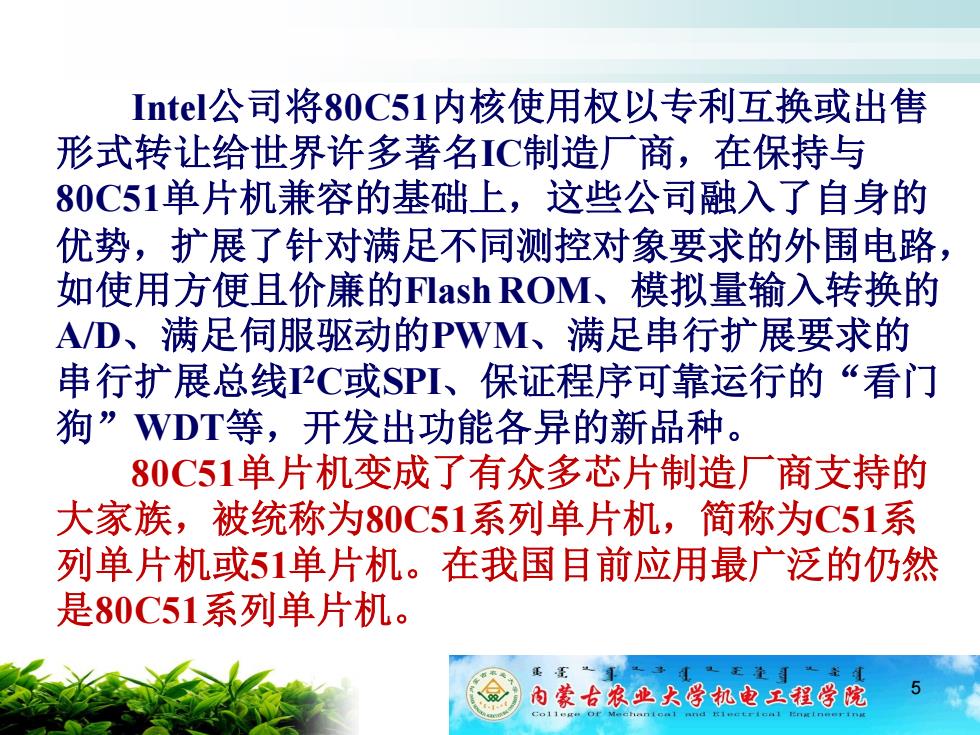

Intel公司将80C51内核使用权以专利互换或出售 形式转让给世界许多著名C制造厂商，在保持与 80C51单片机兼容的基础上，这些公司融入了自身的 优势，扩展了针对满足不同测控对象要求的外围电路， 如使用方便且价廉的Flash ROM、模拟量输入转换的 AD、满足伺服驱动的PWM、满足串行扩展要求的 串行扩展总线PC或SPI、保证程序可靠运行的“看门 狗”WDT等，开发出功能各异的新品种。 80C51单片机变成了有众多芯片制造厂商支持的 大家族，被统称为80C51系列单片机，简称为C51系 列单片机或51单片机。在我国目前应用最广泛的仍然 是80C51系列单片机。 内蒙古农业大学机电工程学院
Intel公司将80C51内核使用权以专利互换或出售 形式转让给世界许多著名IC制造厂商，在保持与 80C51单片机兼容的基础上，这些公司融入了自身的 优势，扩展了针对满足不同测控对象要求的外围电路， 如使用方便且价廉的Flash ROM、模拟量输入转换的 A/D、满足伺服驱动的PWM、满足串行扩展要求的 串行扩展总线I 2C或SPI、保证程序可靠运行的“看门 狗”WDT等，开发出功能各异的新品种。 80C51单片机变成了有众多芯片制造厂商支持的 大家族，被统称为80C51系列单片机，简称为C51系 列单片机或51单片机。在我国目前应用最广泛的仍然 是80C51系列单片机。 5
