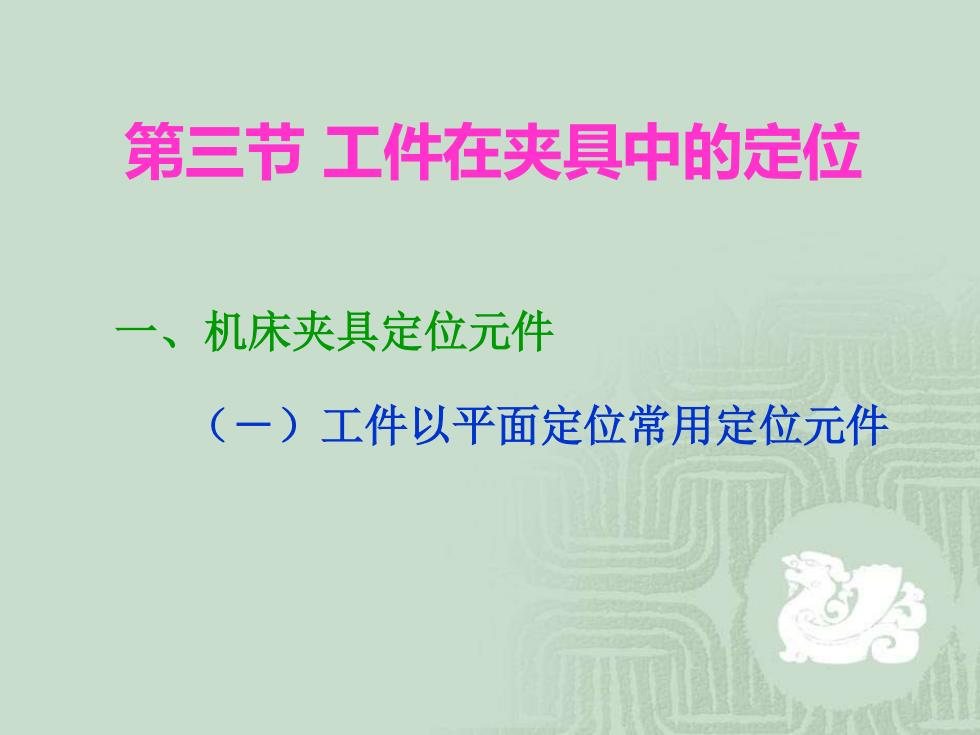

第三节工件在夹具中的定位 一、 机床夹具定位元件 (一)工件以平面定位常用定位元件
第三节 工件在夹具中的定位 一、机床夹具定位元件 （－）工件以平面定位常用定位元件

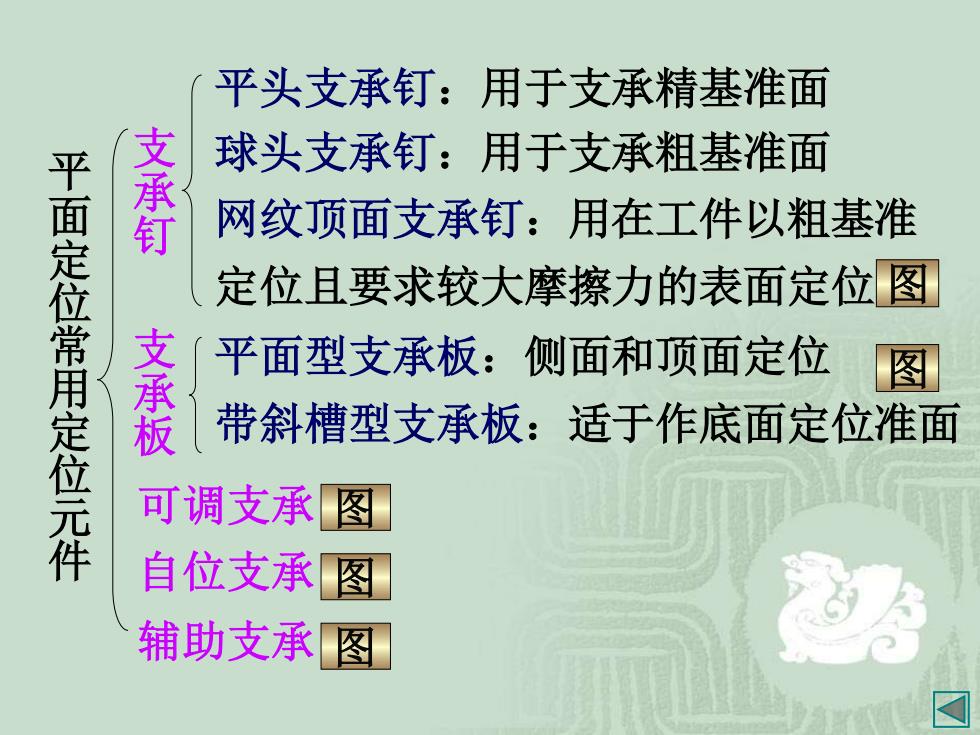

平头支承钉：用于支承精基准面 支承钉 球头支承钉：用于支承粗基准面 网纹顶面支承钉：用在工件以粗基准 平面定位常用定位元件 定位且要求较大摩擦力的表面定位图 支承板 平面型支承板：侧面和顶面定位 图 带斜槽型支承板：适于作底面定位准面 可调支承图 自位支承 图 辅助支承图
平 面 定 位 常 用 定 位 元 件 支 承 板 可调支承 自位支承 辅助支承 图 图 图 平面型支承板：侧面和顶面定位 带斜槽型支承板：适于作底面定位准面 平头支承钉：用于支承精基准面 球头支承钉：用于支承粗基准面 网纹顶面支承钉：用在工件以粗基准 定位且要求较大摩擦力的表面定位 图 图 支 承 钉
可调支承：支承工件的粗基准面，限制一 个自由度。 a b) c 图63常用可调支承的结构形式
可调支承：支承工件的粗基准面，限制一 个自由度
自位支承：是活动的或是浮动的，只起一 个支承点的作用，只限制一个自由度。 元 安亚 弹簧片 c 图6-4自位支承的结构形式
自位支承：是活动的或是浮动的，只起一 个支承点的作用，只限制一个自由度
辅助支承：不作定位元件，不限制自由 度，只用以增加工件在加工过程中的刚性。 图6-5辅助支承
辅助支承：不作定位元件，不限制自由 度，只用以增加工件在加工过程中的刚性
