帧格式 物理层 个 MAC MAC Destination Source Frame Control MAC Address MAC Address LLC PDU CRC 1octet 10r2 variable LLC PDU DSAP SSAP LLC Control Information 网络层 LLC IG DSAP value C/R SSAP value Address Fields LLC-Logical Link Control I/G Individual/Group C/R Command/Response PDU-Packet Data Unit DSAP-Destination Service Access Point SSAP-Source Service Access Point 11 SAP indicates the user
11 帧格式 LLC - Logical Link Control PDU - Packet Data Unit DSAP - Destination Service Access Point SSAP - Source Service Access Point SAP indicates the user 网络层 物理层

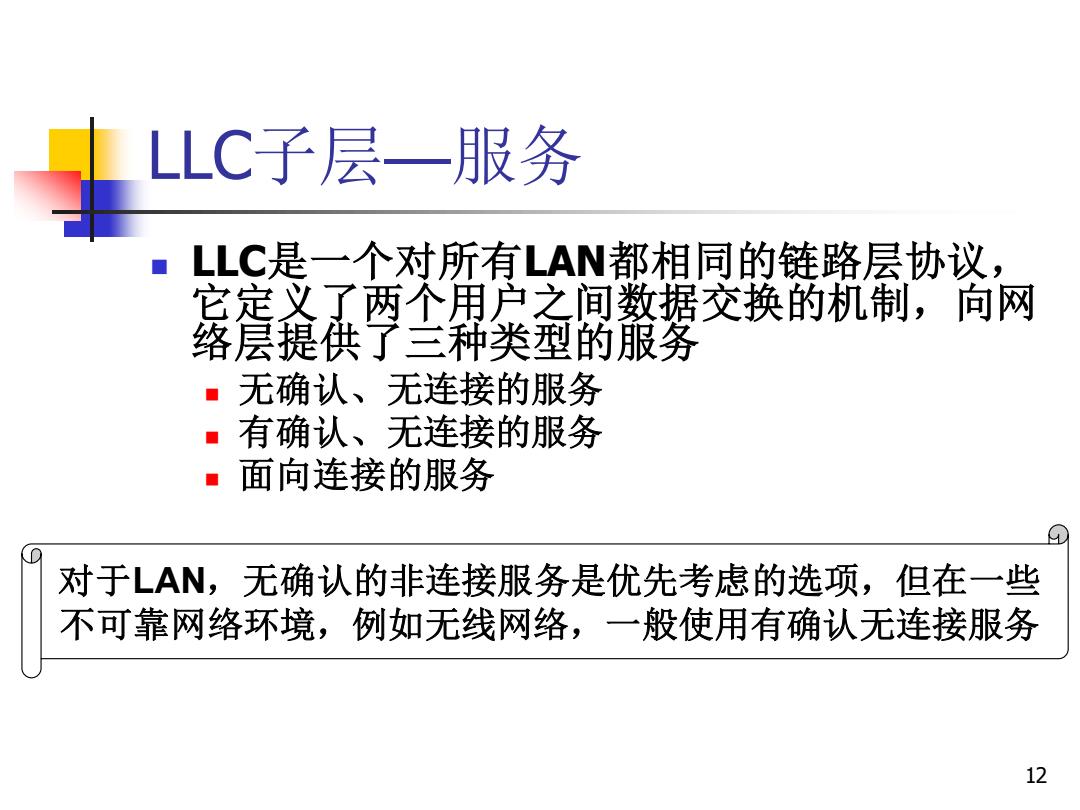

LLC子层一服务 LLC是一个对所有LAN都相同的链路层协议， 它定义了两个用户之间数据交换的机制，向网 络层提供了三种类型的箙务 ·无确认、无连接的服务 有确认、无连接的服务 面向连接的服务 对于LAN,无确认的非连接服务是优先考虑的选项，但在一些 不可靠网络环境，例如无线网络，一般使用有确认无连接服务 12
12 LLC子层—服务 ◼ LLC是一个对所有LAN都相同的链路层协议， 它定义了两个用户之间数据交换的机制，向网 络层提供了三种类型的服务 ◼ 无确认、无连接的服务 ◼ 有确认、无连接的服务 ◼ 面向连接的服务 对于LAN，无确认的非连接服务是优先考虑的选项，但在一些 不可靠网络环境，例如无线网络，一般使用有确认无连接服务
LLC子层一协议 ■类似于HDLC协议，定义了三种格式： ·信息帧 。监控帧 "无编号帧 13
13 LLC子层—协议 ◼ 类似于HDLC协议，定义了三种格式： ◼ 信息帧 ◼ 监控帧 ◼ 无编号帧
信息帧控制域格式（以2字节为例) N(S):the sequence of this data .N(R):the sequence of data should be received next time from DSaP DSAP SSAP Control Field Message Send Count-NS)P/F Receive Count-N(R) 2345 6 8 10 11121314 15 14
14 信息帧控制域格式（以2字节为例）

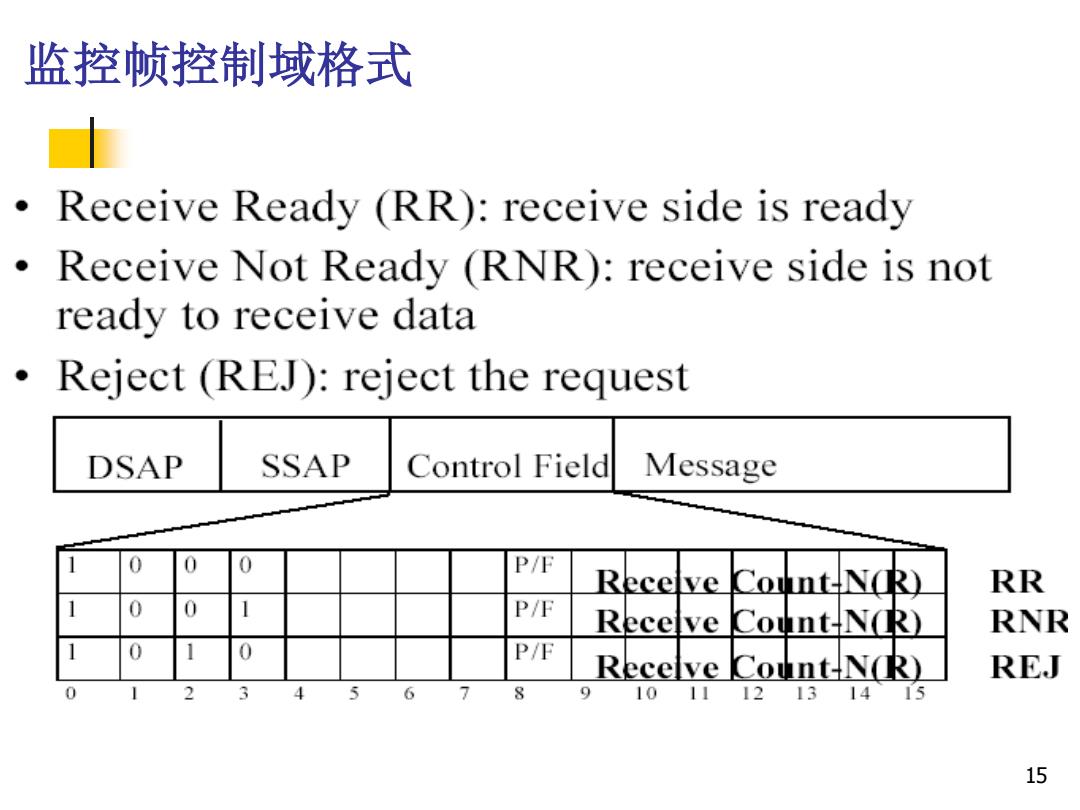

监控帧控制域格式 Receive Ready (RR):receive side is ready Receive Not Ready (RNR):receive side is not ready to receive data Reject (REJ:reject the request DSAP SSAP Control Field Message P/F Recelye Count-N(R) RR 1 P/F Receve Count-N(R) RNR 0 P/F Recelve Count-N(R) REJ 3 6 7 8 9 10 11121314 15 15
15 监控帧控制域格式
