型1/T2A会-207 5151.2根据需要防水层可设置一层或多层。采用具有隔根性能的防水材料，可将防水、隔根一次 性铺设完成，否则应专门铺设隔根层。 5151.3防水隔（阻）根层所用材料的品种、规格、技术性能等应符合设计要求。 5151.4防水材料进场后，应按规定进行见证抽样复验。 5152主控项目 51521根据材料不同，防水、隔根材料厚度应符合表9的要求。 检查方法：尺量： 检查数量：每500m检查3处，不足500m2,检查数量不少于2处。 表9防水隔根层材料厚度要求 单位：■m 序号 防水材料 选用厚度 施工方法 1 合金防水卷材(PSS) 单层使用≥0.5 热焊接法 弹性体改性沥青防水卷材（复合铜胎基 ≥4 热熔焊接/热风焊接 或聚酯胎基，应含化学阻根剂) 3 聚氯乙烯防水卷材(PVC) ≥1.2 热风焊接 4 热塑性聚烯烃防水卷材(TPO) ≥1.2 热风焊接 5 高密度聚乙烯土工膜(HDPE) ≥1.2 热风焊接 6 三元乙丙橡胶防水卷材(EPDM) ≥1.2 搭接胶带粘接/热风焊接 聚合物水泥胶结料粘接，厚度不应小于 7 聚乙烯丙纶防水卷材 ≥0.6（不能单层使用） 1.3 注：在做完普通防水层（一级防水标准）后，再做隔根防水层，两层防水材料应相容。 51522防水、隔根施工细部构造部位进行密封处理时，密封材料嵌填应密实、连续、饱满、粘结 牢固，无气泡、开裂、脱落等缺陷。 515.23防水、隔根层施工完成应进行蓄水或淋水试验，24h内不得有渗漏或积水现象。 51524卷材接缝处应粘接或焊接牢固，密封严密，搭接或焊接宽度符合设计要求，设计无要求时 搭接宽度不小于100mm,收头应与基层粘接并固定牢固，封闭严密，不得有翘边、张口等缺陷：涂膜 防水层与基层粘接牢固，表面平整，涂刷均匀，无起皮、翘边等缺陷。 一一检查方法：尺量、观察： 一一检查数量：每50延长米检查一处，不足50延长米的全数检查。 51525立面防水层应收头入槽，用密封材料封严。 5153一般项目 51531防水、隔根层施工前，应对找平层的压实、平整、干燥、干净、排水坡度、分格缝及突出 屋面结构交接处的处理进行检查。 51532防水、隔根层施工完毕后应进行检查，不得堵塞排水口，并做好成品保护。 5.16排蓄水设施 5161一般规定 5161.1排蓄水设施施工前应根据坡向规划整体导流方向。 5161.2铺设排蓄水材料时，不得破坏隔（阻）根层。 5162主控项目 51621凹凸型塑料排蓄水板厚度应符合设计要求。顺茬搭接，搭接宽度应符合设计要求，设计无 明确要求的，搭接宽度不小于100mm。 检查方法：尺量、观察： 13
DB11/T 212—2017 13 5.15.1.2 根据需要防水层可设置一层或多层。采用具有隔根性能的防水材料，可将防水、隔根一次 性铺设完成，否则应专门铺设隔根层。 5.15.1.3 防水隔（阻）根层所用材料的品种、规格、技术性能等应符合设计要求。 5.15.1.4 防水材料进场后，应按规定进行见证抽样复验。 5.15.2 主控项目 5.15.2.1 根据材料不同，防水、隔根材料厚度应符合表 9 的要求。 —— 检查方法：尺量； —— 检查数量：每 500m2检查 3 处，不足 500m2，检查数量不少于 2 处。 表 9 防水隔根层材料厚度要求 单位：mm 序号 防水材料 选用厚度 施工方法 1 合金防水卷材(PSS) 单层使用≥0.5 热焊接法 2 弹性体改性沥青防水卷材（复合铜胎基 或聚酯胎基，应含化学阻根剂） ≥4 热熔焊接/热风焊接 3 聚氯乙烯防水卷材（PVC） ≥1.2 热风焊接 4 热塑性聚烯烃防水卷材（TPO） ≥1.2 热风焊接 5 高密度聚乙烯土工膜（HDPE） ≥1.2 热风焊接 6 三元乙丙橡胶防水卷材（EPDM） ≥1.2 搭接胶带粘接/热风焊接 7 聚乙烯丙纶防水卷材 ≥0.6（不能单层使用） 聚合物水泥胶结料粘接，厚度不应小于 1.3 注:在做完普通防水层（一级防水标准）后，再做隔根防水层，两层防水材料应相容。 5.15.2.2 防水、隔根施工细部构造部位进行密封处理时，密封材料嵌填应密实、连续、饱满、粘结 牢固，无气泡、开裂、脱落等缺陷。 5.15.2.3 防水、隔根层施工完成应进行蓄水或淋水试验，24h 内不得有渗漏或积水现象。 5.15.2.4 卷材接缝处应粘接或焊接牢固，密封严密，搭接或焊接宽度符合设计要求，设计无要求时 搭接宽度不小于 100mm，收头应与基层粘接并固定牢固，封闭严密，不得有翘边、张口等缺陷；涂膜 防水层与基层粘接牢固，表面平整，涂刷均匀，无起皮、翘边等缺陷。 —— 检查方法：尺量、观察； —— 检查数量：每 50 延长米检查一处，不足 50 延长米的全数检查。 5.15.2.5 立面防水层应收头入槽，用密封材料封严。 5.15.3 一般项目 5.15.3.1 防水、隔根层施工前，应对找平层的压实、平整、干燥、干净、排水坡度、分格缝及突出 屋面结构交接处的处理进行检查。 5.15.3.2 防水、隔根层施工完毕后应进行检查，不得堵塞排水口，并做好成品保护。 5.16 排蓄水设施 5.16.1 一般规定 5.16.1.1 排蓄水设施施工前应根据坡向规划整体导流方向。 5.16.1.2 铺设排蓄水材料时，不得破坏隔（阻）根层。 5.16.2 主控项目 5.16.2.1 凹凸型塑料排蓄水板厚度应符合设计要求。顺茬搭接，搭接宽度应符合设计要求，设计无 明确要求的，搭接宽度不小于 100mm。 —— 检查方法：尺量、观察；

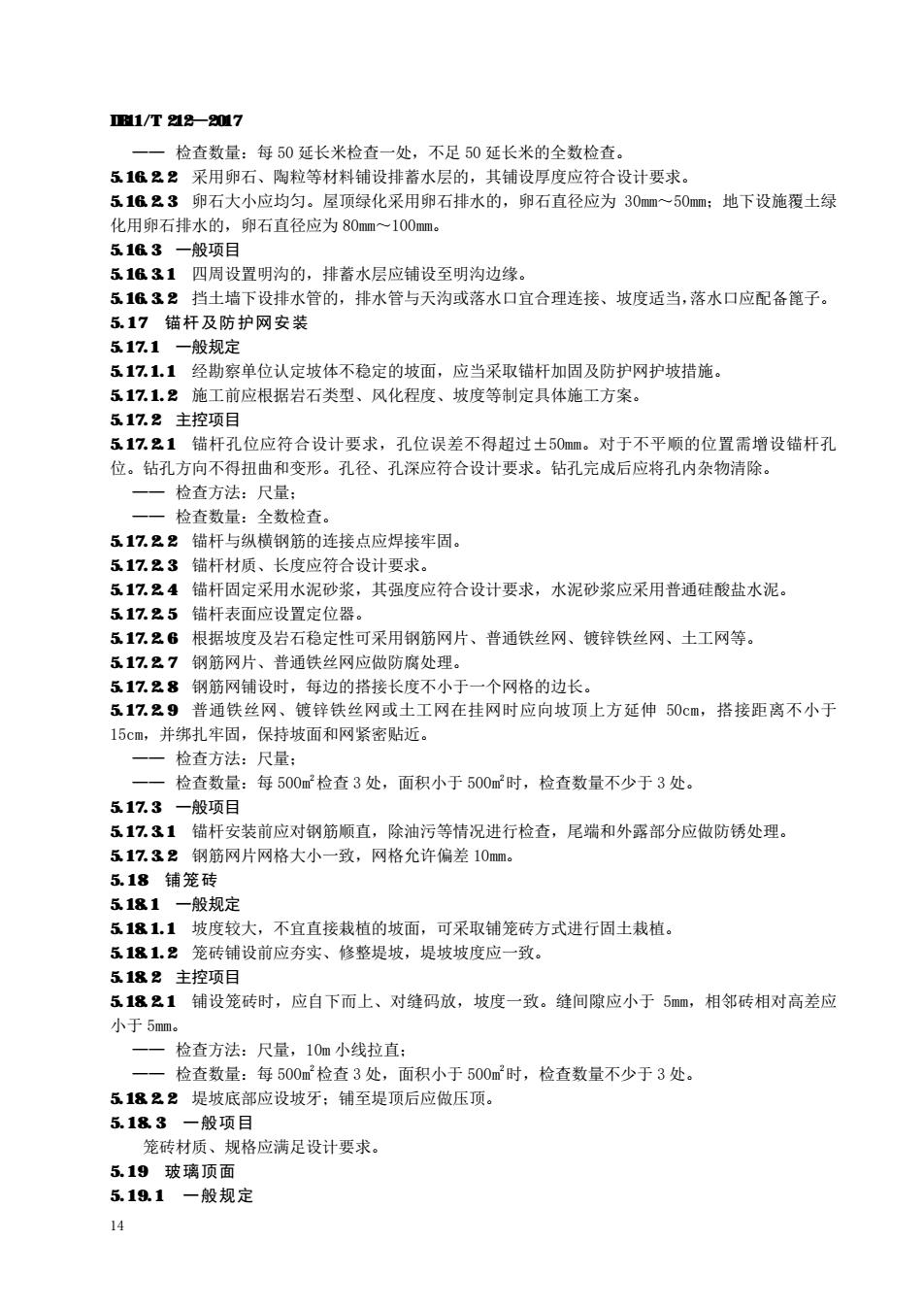

1/T各一17 一一检查数量：每50延长米检查一处，不足50延长米的全数检查。 51622采用卵石、陶粒等材料铺设排蓄水层的，其铺设厚度应符合设计要求。 51623卵石大小应均匀。屋顶绿化采用卵石排水的，卵石直径应为30mm~50mm:地下设施覆土绿 化用卵石排水的，卵石直径应为80mm~100mm。 5163一般项目 51631四周设置明沟的，排蓄水层应铺设至明沟边缘。 51632挡土墙下设排水管的，排水管与天沟或落水口宜合理连接、坡度适当，落水口应配备篦子。 5.17锚杆及防护网安装 517.1一般规定 517.1.1经勘察单位认定坡体不稳定的坡面，应当采取锚杆加固及防护网护坡措施。 517.1.2施工前应根据岩石类型、风化程度、坡度等制定具体施工方案。 517.2主控项目 517.21锚杆孔位应符合设计要求，孔位误差不得超过±50mm。对于不平顺的位置需增设锚杆孔 位。钻孔方向不得扭曲和变形。孔径、孔深应符合设计要求。钻孔完成后应将孔内杂物清除。 一一检查方法：尺量： 检查数量：全数检查。 517.22锚杆与纵横钢筋的连接点应焊接牢固。 517.23锚杆材质、长度应符合设计要求。 5.17.24锚杆固定采用水泥砂浆，其强度应符合设计要求，水泥砂浆应采用普通硅酸盐水泥。 517.25锚杆表面应设置定位器。 517.26根据坡度及岩石稳定性可采用钢筋网片、普通铁丝网、镀锌铁丝网、土工网等。 517.27钢筋网片、普通铁丝网应做防腐处理。 517.28钢筋网铺设时，每边的搭接长度不小于一个网格的边长。 517.29普通铁丝网、镀锌铁丝网或土工网在挂网时应向坡顶上方延伸50cm,搭接距离不小于 15cm,并绑扎牢固，保持坡面和网紧密贴近。 一一检查方法：尺量： 检查数量：每500m检查3处，面积小于500m时，检查数量不少于3处。 517.3一般项目 517.31锚杆安装前应对钢筋顺直，除油污等情况进行检查，尾端和外露部分应做防锈处理。 517.32钢筋网片网格大小一致，网格允许偏差10mm。 5.18铺笼砖 5181一般规定 5181.1坡度较大，不宜直接栽植的坡面，可采取铺笼砖方式进行固土栽植。 5181.2笼砖铺设前应夯实、修整堤坡，堤坡坡度应一致。 5182主控项目 51821铺设笼砖时，应自下而上、对缝码放，坡度一致。缝间隙应小于5mm,相邻砖相对高差应 小于5mm。 一一检查方法：尺量，10m小线拉直： 一一检查数量：每500m检查3处，面积小于500m时，检查数量不少于3处。 51822堤坡底部应设坡牙：铺至堤顶后应做压顶。 5.183一般项目 笼砖材质、规格应满足设计要求。 5.19玻璃顶面 5.19.1一般规定 14
DB11/T 212—2017 14 —— 检查数量：每 50 延长米检查一处，不足 50 延长米的全数检查。 5.16.2.2 采用卵石、陶粒等材料铺设排蓄水层的，其铺设厚度应符合设计要求。 5.16.2.3 卵石大小应均匀。屋顶绿化采用卵石排水的，卵石直径应为 30mm～50mm；地下设施覆土绿 化用卵石排水的，卵石直径应为 80mm～100mm。 5.16.3 一般项目 5.16.3.1 四周设置明沟的，排蓄水层应铺设至明沟边缘。 5.16.3.2 挡土墙下设排水管的，排水管与天沟或落水口宜合理连接、坡度适当，落水口应配备篦子。 5.17 锚杆及防护网安装 5.17.1 一般规定 5.17.1.1 经勘察单位认定坡体不稳定的坡面，应当采取锚杆加固及防护网护坡措施。 5.17.1.2 施工前应根据岩石类型、风化程度、坡度等制定具体施工方案。 5.17.2 主控项目 5.17.2.1 锚杆孔位应符合设计要求，孔位误差不得超过±50mm。对于不平顺的位置需增设锚杆孔 位。钻孔方向不得扭曲和变形。孔径、孔深应符合设计要求。钻孔完成后应将孔内杂物清除。 —— 检查方法：尺量； —— 检查数量：全数检查。 5.17.2.2 锚杆与纵横钢筋的连接点应焊接牢固。 5.17.2.3 锚杆材质、长度应符合设计要求。 5.17.2.4 锚杆固定采用水泥砂浆，其强度应符合设计要求，水泥砂浆应采用普通硅酸盐水泥。 5.17.2.5 锚杆表面应设置定位器。 5.17.2.6 根据坡度及岩石稳定性可采用钢筋网片、普通铁丝网、镀锌铁丝网、土工网等。 5.17.2.7 钢筋网片、普通铁丝网应做防腐处理。 5.17.2.8 钢筋网铺设时，每边的搭接长度不小于一个网格的边长。 5.17.2.9 普通铁丝网、镀锌铁丝网或土工网在挂网时应向坡顶上方延伸 50cm，搭接距离不小于 15cm，并绑扎牢固，保持坡面和网紧密贴近。 —— 检查方法：尺量； —— 检查数量：每 500m2检查 3 处，面积小于 500m2时，检查数量不少于 3 处。 5.17.3 一般项目 5.17.3.1 锚杆安装前应对钢筋顺直，除油污等情况进行检查，尾端和外露部分应做防锈处理。 5.17.3.2 钢筋网片网格大小一致，网格允许偏差 10mm。 5.18 铺笼砖 5.18.1 一般规定 5.18.1.1 坡度较大，不宜直接栽植的坡面，可采取铺笼砖方式进行固土栽植。 5.18.1.2 笼砖铺设前应夯实、修整堤坡，堤坡坡度应一致。 5.18.2 主控项目 5.18.2.1 铺设笼砖时，应自下而上、对缝码放，坡度一致。缝间隙应小于 5mm，相邻砖相对高差应 小于 5mm。 —— 检查方法：尺量，10m 小线拉直； —— 检查数量：每 500m2检查 3 处，面积小于 500m2时，检查数量不少于 3 处。 5.18.2.2 堤坡底部应设坡牙；铺至堤顶后应做压顶。 5.18.3 一般项目 笼砖材质、规格应满足设计要求。 5.19 玻璃顶面 5.19.1 一般规定
