《风景园林规划设计》课程教学资源：北京市地方标准（DB11/T 212 - 2009）园林绿化工程施工及验收规范 Code for construction and acceptance of landscape engineering.pdf_P6-P10

型1/T以器一017 316 园林叠水cascade in the garden 在园林构筑体基础上层叠的水景，按其表现形态可分为自然形和规则形。 317 园林景观桥landscape bridge in the garden 在园林绿地中供游人通过，活荷载限定为3.5KN/m以下的，以满足景观功能为主需求而设置的步行桥。 318 架空绿地overhead弯een spaces 在建（构）筑物上建造的园林绿地，包括：屋顶绿化、桥梁绿化、地下设施覆土绿化等形式的绿地。 319 验收acceptance 园林绿化工程在施工单位自行质量检查评定的基础上，参与工程建设的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。 30 检验批inspection lot 按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。 3烈检验inspection 对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。 32 见证取样检测evidential testing 在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。 323 交接检验handing over inspection 经施工的承接方与完成方共同检查并对可否继续施工做出确认的活动。 324 主控项目doninant item 园林绿化工程中对安全、成活、美观、环境保护和公众利益起决定性作用的检验项目。 3.25 一般项目general item 除主控项目以外的检验项目。 36 抽样检验sa啤ling inspection 按照规定的抽样方案，随机从进场的材料、构配件、设备或园林绿化工程检验项目中，按检验批抽取一定数量的样本所进行的检验。 327 抽样方案sanpling schene 根据检验项目的特性所确定的抽样数量和方法。 38 观感质量quality of appearance 通过观察和必要的量测所反映的工程外在质量。 3

DB11/T 212—2017 3 3.16 园林叠水 cascade in the garden 在园林构筑体基础上层叠的水景，按其表现形态可分为自然形和规则形。 3.17 园林景观桥 landscape bridge in the garden 在园林绿地中供游人通过，活荷载限定为 3.5KN/m2 以下的，以满足景观功能为主需求而设置的步行桥。 3.18 架空绿地 overhead green spaces 在建（构）筑物上建造的园林绿地，包括：屋顶绿化、桥梁绿化、地下设施覆土绿化等形式的绿地。 3.19 验收 acceptance 园林绿化工程在施工单位自行质量检查评定的基础上，参与工程建设的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，根据相关标准以书面形式对工程质量达到合格与否做出确认。 3.20 检验批 inspection lot 按同一生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。 3.21 检验 inspection 对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。 3.22 见证取样检测 evidential testing 在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。 3.23 交接检验 handing over inspection 经施工的承接方与完成方共同检查并对可否继续施工做出确认的活动。 3.24 主控项目 dominant item 园林绿化工程中对安全、成活、美观、环境保护和公众利益起决定性作用的检验项目。 3.25 一般项目 general item 除主控项目以外的检验项目。 3.26 抽样检验 sampling inspection 按照规定的抽样方案，随机从进场的材料、构配件、设备或园林绿化工程检验项目中，按检验批抽取一定数量的样本所进行的检验。 3.27 抽样方案 sampling scheme 根据检验项目的特性所确定的抽样数量和方法。 3.28 观感质量 quality of appearance 通过观察和必要的量测所反映的工程外在质量

1/T各一17 4基本规定 41施工前准备 41.1施工单位应依据合同约定，对园林绿化工程进行施工和管理，并符合下列要求：一一施工单位及人员应具备相应的资格；一一施工单位应建立技术、质量、安全生产、文明施工等各项规章管理制度：一一施工单位应根据工程类别、规模、技术复杂程度，配备满足施工和检测需要的设备和工具。 41.2施工单位应熟悉图纸，掌握设计意图与要求，参加设计交底，并符合下列要求：一一施工单位对施工图中出现的偏差、疑问，应提出书面建议，如需变更设计，应按照相应程序报审，经相关单位签认后实施： ~施工单位应编制有针对性的施工组织设计（施工方案），在工程开工前报建设单位和监理单位。 41.3施工单位进场后，应组织施工人员熟悉工程合同及与工程项目有关的技术规范、标准，了解现场的地上地下障碍物、管网、地形地貌、土质、控制桩点设置、红线范围、周边情况及现场水源、水质、电源、交通情况等。 41.4施工测量应符合下列要求：一一按照园林绿化工程总平面图或根据建设单位提供的现场高程控制点及坐标控制点，建立工程测量控制网：一各个单位工程应根据建立的工程测量控制网进行测量放线：施工测量时，施工单位应进行自检复核，监理单位应进行复测：一对原高程控制点及控制坐标应设保护措施。 42植物材料及物资进场 421园林绿化工程中所用植物材料应符合DB11/T211的要求。 422采用的植物材料及物资（原材料、半成品、成品、器具和设备等）应进行自检，自检合格后按进场批次报监理单位进行验收，形成验收记录，验收不合格的不得投入使用。 423物资进场报验时应提供质量证明文件，包括检验/试验报告、产品生产许可证、产品合格证、产品监督检验报告等。质量证明文件应反映工程物资的品种、规格、数量、性能指标等，并与实际进场物资相符。进口物资还应有进口商检证明文件。 424植物材料进场应提供《苗木检验合格证书》（出圃单）：外埠苗木应出具当地植物检疫证明文件、林木种子生产经营许可证、北京市林业苗木（种子）标签。 425涉及安全、植物成活、使用功能的物资和产品应按各专业工程质量验收规范规定和表1的要求进行复验（复试检验），并取得试（检）验报告。表1物资和产品的复验方式及必试项目参照表序号物资名称验收批划分及取样方法和数量必试项目参照值 pH值6.5~8.5：全盐量≤ 同一区域内，面积<10000m2,随机取一 pH值：全盐量： 0.12%:容重≤1.35g/cm3: 组试样：10000m2≤面积<50000m2,随容重：通气孔隙通气孔隙度5%~8%：有机种植土机取三组试样：50000m≤面积<100000 度：有机质含量：质含量≥10g/kg:水解性 m2,随机取五组试样：面积≥100000m2, 水解性氮：有效氮≥60mg/kg:有效磷≥10 每15000m随机取一组试样。磷：速效钾。 mg/kg:速效钾≥100 mg/kg。 P 种子每100kg为一检验批，每袋等量取样，发芽率≥85%：发芽率、纯净度。共取50g组成一组试样。纯净度≥95%。钢筋按照GB50204执行。按照GB50204执行。按照GB50204执行

DB11/T 212—2017 4 4 基本规定 4.1 施工前准备 4.1.1 施工单位应依据合同约定，对园林绿化工程进行施工和管理，并符合下列要求： ——施工单位及人员应具备相应的资格； ——施工单位应建立技术、质量、安全生产、文明施工等各项规章管理制度； ——施工单位应根据工程类别、规模、技术复杂程度，配备满足施工和检测需要的设备和工具。 4.1.2 施工单位应熟悉图纸，掌握设计意图与要求，参加设计交底，并符合下列要求： ——施工单位对施工图中出现的偏差、疑问，应提出书面建议，如需变更设计，应按照相应程序报审，经相关单位签认后实施； ——施工单位应编制有针对性的施工组织设计（施工方案），在工程开工前报建设单位和监理单位。 4.1.3 施工单位进场后，应组织施工人员熟悉工程合同及与工程项目有关的技术规范、标准，了解现场的地上地下障碍物、管网、地形地貌、土质、控制桩点设置、红线范围、周边情况及现场水源、水质、电源、交通情况等。 4.1.4 施工测量应符合下列要求： ——按照园林绿化工程总平面图或根据建设单位提供的现场高程控制点及坐标控制点，建立工程测量控制网； ——各个单位工程应根据建立的工程测量控制网进行测量放线； ——施工测量时，施工单位应进行自检复核，监理单位应进行复测； ——对原高程控制点及控制坐标应设保护措施。 4.2 植物材料及物资进场 4.2.1 园林绿化工程中所用植物材料应符合 DB11/T 211 的要求。 4.2.2 采用的植物材料及物资（原材料、半成品、成品、器具和设备等）应进行自检，自检合格后按进场批次报监理单位进行验收，形成验收记录，验收不合格的不得投入使用。 4.2.3 物资进场报验时应提供质量证明文件，包括检验/试验报告、产品生产许可证、产品合格证、产品监督检验报告等。质量证明文件应反映工程物资的品种、规格、数量、性能指标等，并与实际进场物资相符。进口物资还应有进口商检证明文件。 4.2.4 植物材料进场应提供《苗木检验合格证书》（出圃单）；外埠苗木应出具当地植物检疫证明文件、林木种子生产经营许可证、北京市林业苗木（种子）标签。 4.2.5 涉及安全、植物成活、使用功能的物资和产品应按各专业工程质量验收规范规定和表 1 的要求进行复验（复试检验），并取得试（检）验报告。表 1 物资和产品的复验方式及必试项目参照表序号物资名称验收批划分及取样方法和数量必试项目参照值 1 种植土同一区域内，面积＜10000m2，随机取一组试样；10000m2≤面积＜50000m2，随机取三组试样；50000m2≤面积＜100000 m 2，随机取五组试样；面积≥100000m2，每 15000m2 随机取一组试样。 pH 值；全盐量；容重；通气孔隙度；有机质含量；水解性氮；有效磷；速效钾。 pH 值 6.5～8.5；全盐量≤ 0.12%；容重≤1.35g/cm 3；通气孔隙度 5%～8%；有机质含量≥10g/kg；水解性氮≥60mg/kg；有效磷≥10 mg/kg；速效钾≥100 mg/kg。 2 种子每 100kg 为一检验批，每袋等量取样，共取 50g 组成一组试样。发芽率、纯净度。发芽率≥85%；纯净度≥95%。 3 钢筋按照 GB 50204 执行。按照 GB 50204 执行。按照 GB 50204 执行

型1/TA县-207 表1物资和产品的复验方式及必试项目参照表（续）序物资名称验收批划分及取样方法和数量必试项目参照值砂按照JGJ52执行。按照JGJ52执行。按照JGJ52执行。木材锯材50m3、原木100m3为一验收批， 5 ≤15%. 每批随机抽取3根，每根取5个试样含水率。 6 透水砖按照DB11/T686执行。按照DB11/T686执行。按照DB11/T686执行。 7 电缆按照GB50411执行。按照GB50411执行。按照GB50411执行。 8 防水材料按照GB50208执行。按照GB50208执行。按照GB50208执行。 43植物材料及物资质量 431种植土的理化性质应符合DB11/T864的要求，无沥青、灰土、混凝土及其他对植物生长有害的污染物，施工单位应对未达到要求的土壤进行改良。 432园林植物生长所必需的种植土层厚度，其最小值应大于植物主要根系分布深度，设计、施工单位应按照表2的要求进行设计和施工。表2种植土层厚度要求单位：cm 植被类型草本花卉地被植物小灌木大灌木浅根乔木深根乔木土层厚度 ≥30 ≥35 ≥45 ≥60 ≥100 ≥200 433有机肥应经过充分腐熟方可施用：复合肥、无机肥施用量应按产品说明合理施用。 434苗木的质量应符合下列规定：一一木本苗应符合DB11/T211的有关要求：一一露地栽培一、二年生花卉，株高一般为10cm~50cm,冠径为15cm~35cm,分枝不少于3~4 个，植株健壮，色泽明亮：宿根花卉，根系完整，无腐烂变质：球根花卉，球根茁壮、无损伤，幼芽饱满：观叶植物，叶片分布均匀，排列整齐，形状完好，色泽正常：水生植物根、茎、叶发育良好，植株健壮：不得带有国家及本市植物检疫名录规定的植物检疫对象：不得带有蛀干害虫，苗木干部不得有腐烂、根部不得有根瘤：一一草坪、地被无斑秃和病害，无地下害虫。 435苗木的运输应符合下列规定：一一在装卸车时不得造成苗木损伤和土球松散：一一土球苗木装车时，将土球朝向车头方向，并固定牢靠，树冠朝向车尾方向码放整齐：一裸根乔木长途运输时，应采取措施保护根系并保持根系湿润，装车时应顺序码放整齐，装车后应将树干捆牢，树冠应适当捆绑便于运输，并应加垫层防止磨损树干：装运竹类时应带土坨，不得损伤竹竿与竹鞭之间的着生点和鞭芽：苗木运到现场后，裸根苗木应立即种植，未能种植的应及时进行苗木假植：带土球苗木运至施工现场后，未能及时种植的，应及时采取措施，保持土球湿润。 5

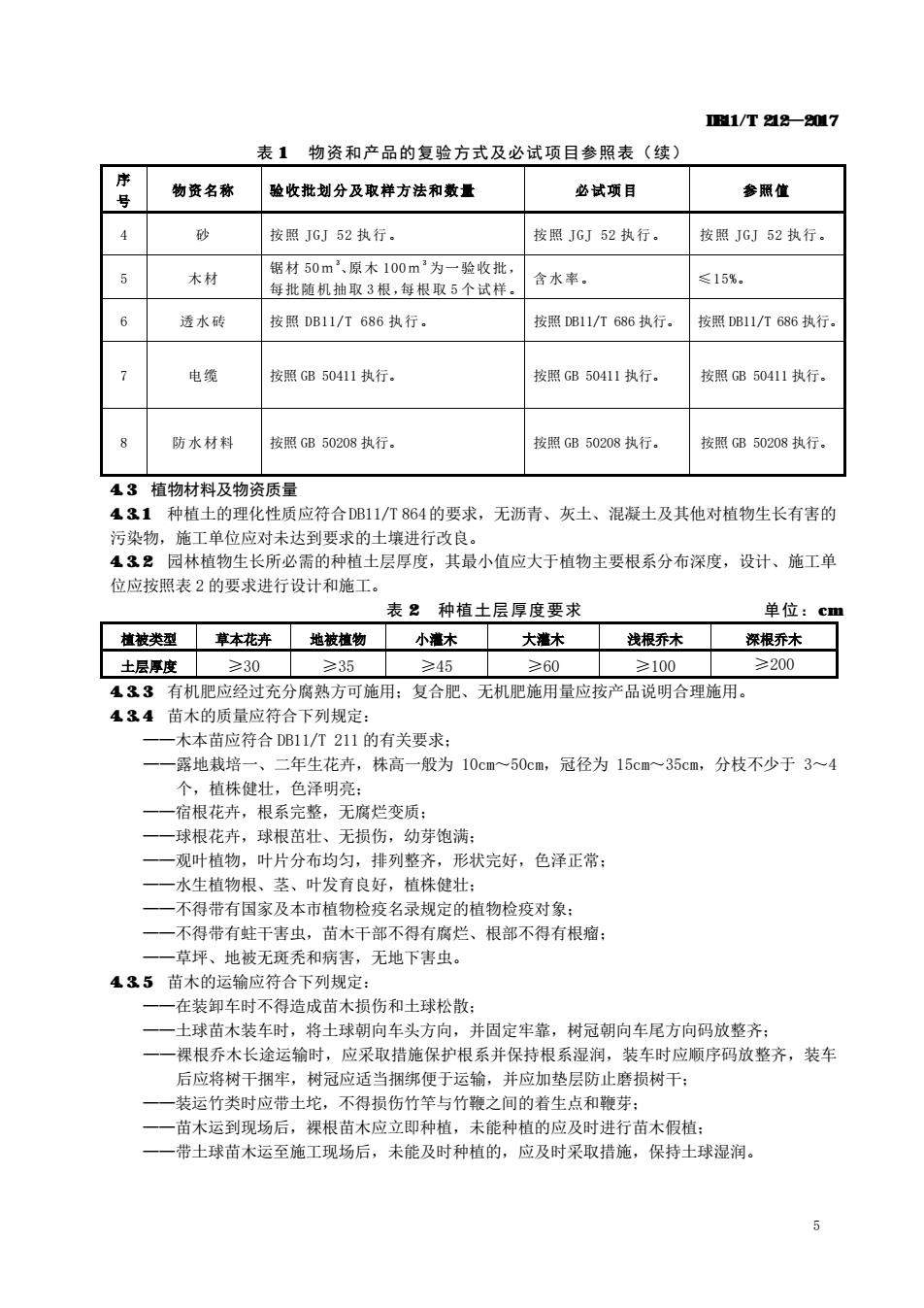

DB11/T 212—2017 5 表 1 物资和产品的复验方式及必试项目参照表（续）序号物资名称验收批划分及取样方法和数量必试项目参照值 4 砂按照 JGJ 52 执行。按照 JGJ 52 执行。按照 JGJ 52 执行。 5 木材锯材 50ｍ 3、原木 100ｍ 3 为一验收批，每批随机抽取 3 根，每根取 5 个试样。含水率。 ≤15%。 6 透水砖按照 DB11/T 686 执行。按照 DB11/T 686 执行。按照 DB11/T 686 执行。 7 电缆按照 GB 50411 执行。按照 GB 50411 执行。按照 GB 50411 执行。 8 防水材料按照 GB 50208 执行。按照 GB 50208 执行。按照 GB 50208 执行。 4.3 植物材料及物资质量 4.3.1 种植土的理化性质应符合DB11/T 864的要求，无沥青、灰土、混凝土及其他对植物生长有害的污染物，施工单位应对未达到要求的土壤进行改良。 4.3.2 园林植物生长所必需的种植土层厚度，其最小值应大于植物主要根系分布深度，设计、施工单位应按照表 2 的要求进行设计和施工。表 2 种植土层厚度要求单位：cm 植被类型草本花卉地被植物小灌木大灌木浅根乔木深根乔木土层厚度 ≥30 ≥35 ≥45 ≥60 ≥100 ≥200 4.3.3 有机肥应经过充分腐熟方可施用；复合肥、无机肥施用量应按产品说明合理施用。 4.3.4 苗木的质量应符合下列规定： ——木本苗应符合 DB11/T 211 的有关要求； ——露地栽培一、二年生花卉，株高一般为 10cm～50cm，冠径为 15cm～35cm，分枝不少于 3～4 个，植株健壮，色泽明亮； ——宿根花卉，根系完整，无腐烂变质； ——球根花卉，球根茁壮、无损伤，幼芽饱满； ——观叶植物，叶片分布均匀，排列整齐，形状完好，色泽正常； ——水生植物根、茎、叶发育良好，植株健壮； ——不得带有国家及本市植物检疫名录规定的植物检疫对象； ——不得带有蛀干害虫，苗木干部不得有腐烂、根部不得有根瘤； ——草坪、地被无斑秃和病害，无地下害虫。 4.3.5 苗木的运输应符合下列规定： ——在装卸车时不得造成苗木损伤和土球松散； ——土球苗木装车时，将土球朝向车头方向，并固定牢靠，树冠朝向车尾方向码放整齐； ——裸根乔木长途运输时，应采取措施保护根系并保持根系湿润，装车时应顺序码放整齐，装车后应将树干捆牢，树冠应适当捆绑便于运输，并应加垫层防止磨损树干； ——装运竹类时应带土坨，不得损伤竹竿与竹鞭之间的着生点和鞭芽； ——苗木运到现场后，裸根苗木应立即种植，未能种植的应及时进行苗木假植； ——带土球苗木运至施工现场后，未能及时种植的，应及时采取措施，保持土球湿润

H1/T以g-207 5分项工程质量控制 51整理绿化用地 51.1一般规定 51.1.1各种管线或建（构）筑物区域及周边的整理绿化用地，应在其完工并验收合格后进行。 51.1.2清理物应及时外运，不得长时间堆放，不得就地填埋。 51.2主控项目 51.21现场清理干净无遗漏，无直径大于3cm的砖（石）块、宿根性杂草、树根及其他有害污染物。翻耕深度符合植物对种植土的要求。检查方法：观察：检查数量：每5000m检查3处，不足5000m的，检查数量不少于2处，每处面积5m×5m。 51.22场地标高及平整度符合设计要求，无积水、坑注。检查方法：观察、测量；检查数量：每10000m检查5处，不足10000m的，检查数量不少于3处。 51.3一般项目粘土层、淤泥宜清除或换土，并填写《绿化用地处理记录》，参见附录A。检查方法：观察、检测：检查数量：每10000m检查3处，不足10000m的，检查数量不少于2处。 52地形整理（土山、微地形） 52.1一般规定 521.1新堆土山、微地形应考虑自然沉降系数。机械压实时宜考虑种植、土建、设施安装等对地基的不同需求。 5.21.2土山、微地形土料不得有影响植物栽植和生长的成分存在。 522主控项目 5221土山、微地形的高程控制应符合竖向设计要求，其允许偏差应符合表3的要求。检查方法：全站仪等仪器测量：检查数量：每1000m检查3处，不足1000m的，检查数量不少于2处。表3土山、微地形尺寸和相对高程的允许偏差单位：cm 项次项目尺寸要求允许偏差 1 边界线位置设计要求 ±50 2 等高线位置设计要求 ±10 地 ≤100 ±5 形 101-200 ±8 衣 201-300 ±12 回填土方自然沉降以后对 301-400 ±15 标 401-500 ±20 高 >500 ±30 5222土山的覆土碾压应分层进行，每层不超过30cm,压实系数控制在0.90以上。分层碾压要进行隐蔽工程检查并填写《隐蔽工程检查记录》，参见附录B。检查方法：环刀检测：检查数量：每1000m取样3次，不足1000m,取样不少于2次。 523一般项目土山、微地形测量放线方格网尺寸应按设计要求，设计未提出要求的，最大尺寸不应大于10m× 10m。 6

DB11/T 212—2017 6 5 分项工程质量控制 5.1 整理绿化用地 5.1.1 一般规定 5.1.1.1 各种管线或建（构）筑物区域及周边的整理绿化用地，应在其完工并验收合格后进行。 5.1.1.2 清理物应及时外运，不得长时间堆放，不得就地填埋。 5.1.2 主控项目 5.1.2.1 现场清理干净无遗漏，无直径大于 3cm 的砖（石）块、宿根性杂草、树根及其他有害污染物。翻耕深度符合植物对种植土的要求。 —— 检查方法：观察； —— 检查数量：每 5000m2检查 3 处，不足 5000m2的，检查数量不少于 2 处，每处面积 5m×5m。 5.1.2.2 场地标高及平整度符合设计要求，无积水、坑洼。 —— 检查方法：观察、测量； —— 检查数量：每 10000m2检查 5 处，不足 10000m2的，检查数量不少于 3 处。 5.1.3 一般项目粘土层、淤泥宜清除或换土，并填写《绿化用地处理记录》，参见附录 A。 —— 检查方法：观察、检测； —— 检查数量：每 10000m2检查 3 处，不足 10000m2的，检查数量不少于 2 处。 5.2 地形整理(土山、微地形) 5.2.1 一般规定 5.2.1.1 新堆土山、微地形应考虑自然沉降系数。机械压实时宜考虑种植、土建、设施安装等对地基的不同需求。 5.2.1.2 土山、微地形土料不得有影响植物栽植和生长的成分存在。 5.2.2 主控项目 5.2.2.1 土山、微地形的高程控制应符合竖向设计要求，其允许偏差应符合表 3 的要求。 —— 检查方法:全站仪等仪器测量； —— 检查数量:每 1000m2检查 3 处，不足 1000m2的，检查数量不少于 2 处。表 3 土山、微地形尺寸和相对高程的允许偏差单位：cm 项次项目尺寸要求允许偏差 1 边界线位置设计要求 ±50 2 等高线位置设计要求 ±10 3 地形相对标高 ≤100 回填土方自然沉降以后 ±5 101～200 ±8 201～300 ±12 301～400 ±15 401～500 ±20 ＞500 ±30 5.2.2.2 土山的覆土碾压应分层进行，每层不超过 30cm，压实系数控制在 0.90 以上。分层碾压要进行隐蔽工程检查并填写《隐蔽工程检查记录》，参见附录 B。 —— 检查方法：环刀检测； —— 检查数量：每 1000m2取样 3 次，不足 1000m2，取样不少于 2 次。 5.2.3 一般项目土山、微地形测量放线方格网尺寸应按设计要求，设计未提出要求的，最大尺寸不应大于 10m× 10m
