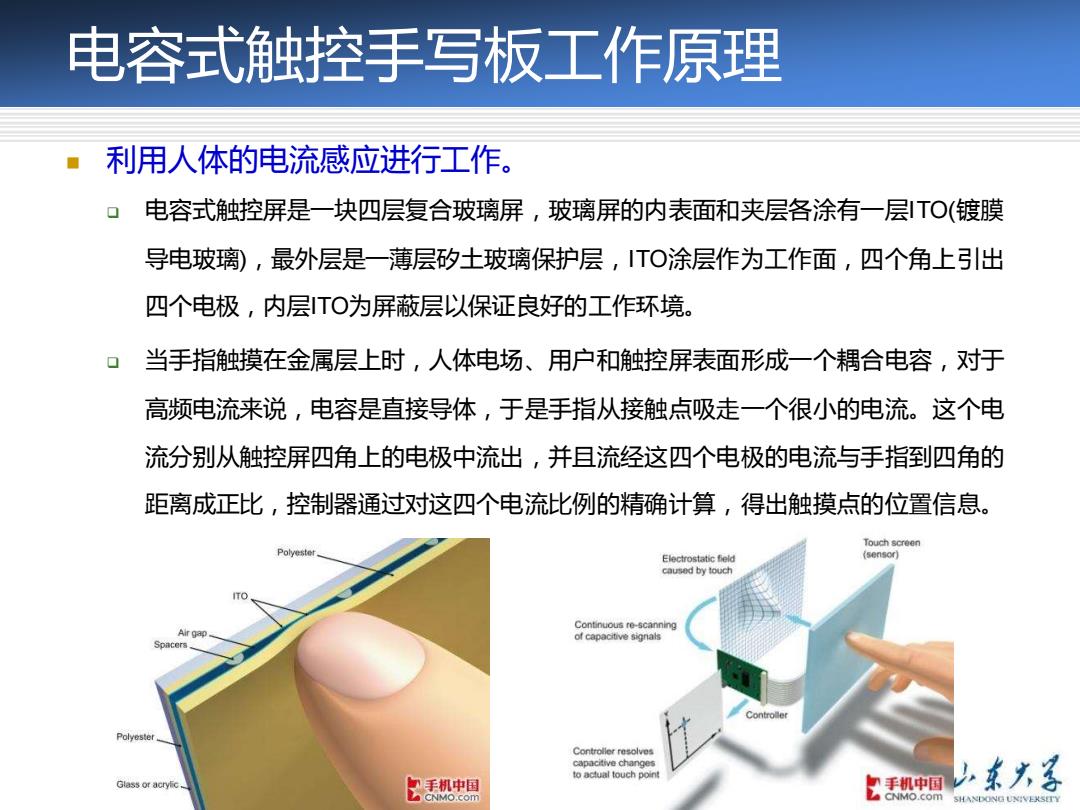

电容式触控手写板工作原理 利用人体的电流感应进行工作。 电容式触控屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层TO(镀膜 导电玻璃，最外层是一薄层矽土玻璃保护层，TO涂层作为工作面，四个角上引出 四个电极，内层TO为屏蔽层以保证良好的工作环境。 当手指触摸在金属层上时，人体电场、用户和触控屏表面形成一个耦合电容，对于 高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电 流分别从触控屏四角上的电极中流出，并且流经这四个电极的电流与手指到四角的 距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置信息。 Touch screen Polyeste Electrostatic field (sensor) caused by touch Continuous re-scanning Air gap of capacitive signals Spacers Controller Palyester Controller resolves capacitive changes to actual touch point Glass or acryfic 上手机中期 手机中国 CNMO.com SHANDONG UNIVERSETY
电容式触控手写板工作原理 ◼ 利用人体的电流感应进行工作。 ❑ 电容式触控屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层ITO(镀膜 导电玻璃)，最外层是一薄层矽土玻璃保护层，ITO涂层作为工作面，四个角上引出 四个电极，内层ITO为屏蔽层以保证良好的工作环境。 ❑ 当手指触摸在金属层上时，人体电场、用户和触控屏表面形成一个耦合电容，对于 高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电 流分别从触控屏四角上的电极中流出，并且流经这四个电极的电流与手指到四角的 距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置信息

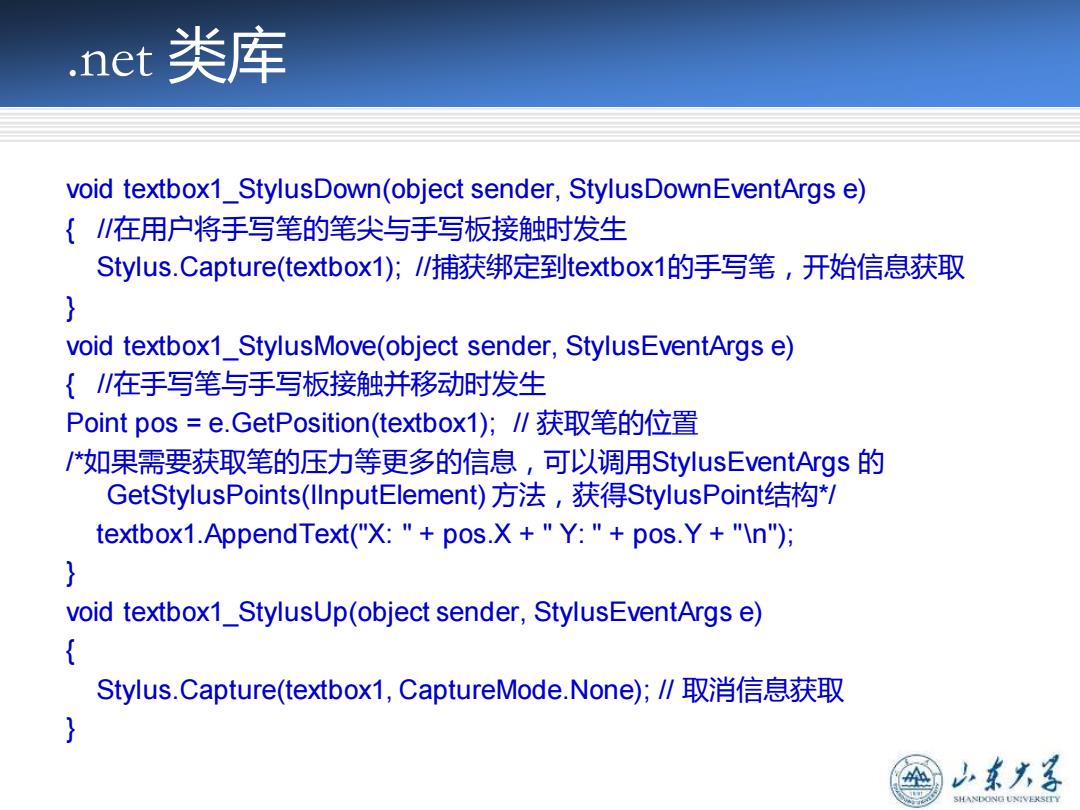

.net 类库 void textbox1_StylusDown(object sender,StylusDown EventArgs e) {/在用户将手写笔的笔尖与手写板接触时发生 Stylus.Capture(textbox1);/捕获绑定到textbox1的手写笔，开始信息获取 } void textbox1_StylusMove(object sender,StylusEventArgs e) {/在手写笔与手写板接触并移动时发生 Point pos=e.GetPosition(textbox1);∥获取笔的位置 /如果需要获取笔的压力等更多的信息，可以调用StylusEventArgs的 GetStylusPoints((IInputElement)方法，获得StylusPoint结构*/ textbox1.AppendText("X:"pos.X +"Y:"pos.Y "In"); void textbox1_StylusUp(object sender,StylusEventArgs e) Stylus.Capture(textbox1,CaptureMode.None);∥取消信息获取 } 山束方器 SHANDONG UNIVERSETY
.net 类库 void textbox1_StylusDown(object sender, StylusDownEventArgs e) { //在用户将手写笔的笔尖与手写板接触时发生 Stylus.Capture(textbox1); //捕获绑定到textbox1的手写笔，开始信息获取 } void textbox1_StylusMove(object sender, StylusEventArgs e) { //在手写笔与手写板接触并移动时发生 Point pos = e.GetPosition(textbox1); // 获取笔的位置 /*如果需要获取笔的压力等更多的信息，可以调用StylusEventArgs 的 GetStylusPoints(IInputElement) 方法，获得StylusPoint结构*/ textbox1.AppendText("X: " + pos.X + " Y: " + pos.Y + "\n"); } void textbox1_StylusUp(object sender, StylusEventArgs e) { Stylus.Capture(textbox1, CaptureMode.None); // 取消信息获取 }

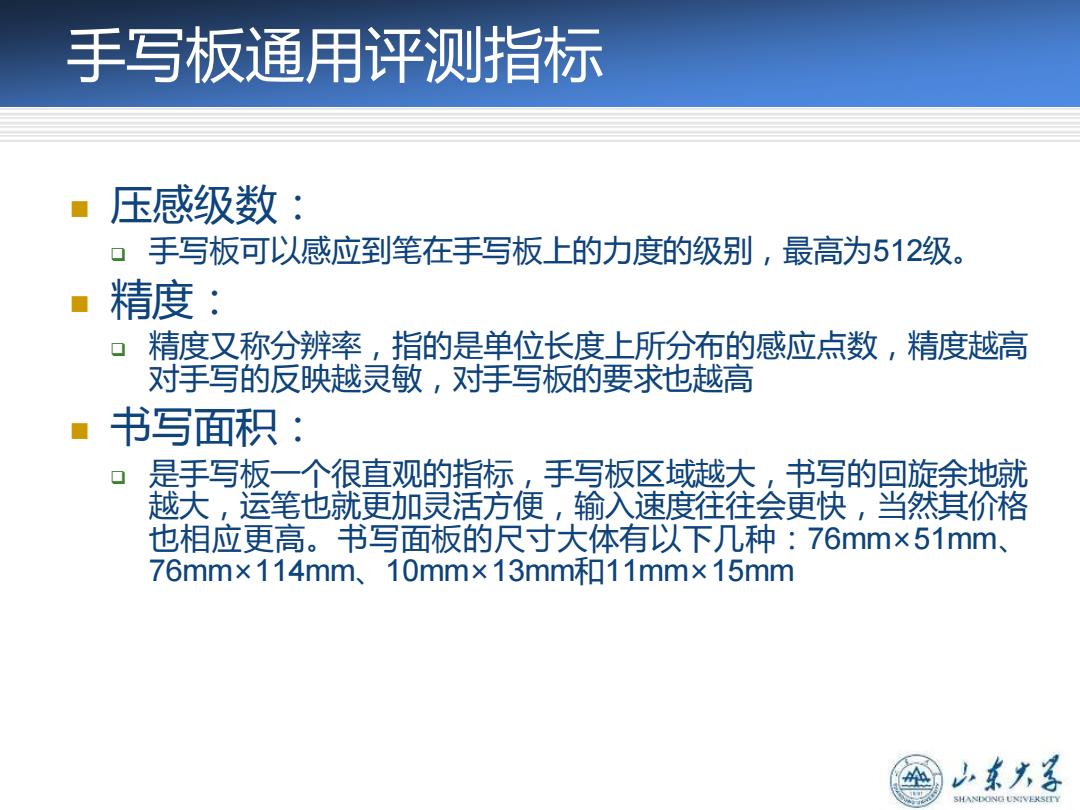

手写板通用评测指标 压感级数： 口手写板可以感应到笔在手写板上的力度的级别，最高为512级。 精度： 口精度又称分辨率，指的是单位长度上所分布的感应点数，精度越高 对手写的反映越灵敏，对手写板的要求也越高 书写面积： 是手写板一个很直观的指标，手写板区域越大，书写的回旋余地就 越大，运笔也就更加灵活方便，输入速度往往会更快，当然其价格 也相应更高。书写面板的尺寸大体有以下几种：76mm×51mm、 76mm×114mm、10mm×13mm和11mm×15mm 山求水器 SHANDONG UNIVERSETY
手写板通用评测指标 ◼ 压感级数： ❑ 手写板可以感应到笔在手写板上的力度的级别，最高为512级。 ◼ 精度： ❑ 精度又称分辨率，指的是单位长度上所分布的感应点数，精度越高 对手写的反映越灵敏，对手写板的要求也越高 ◼ 书写面积： ❑ 是手写板一个很直观的指标，手写板区域越大，书写的回旋余地就 越大，运笔也就更加灵活方便，输入速度往往会更快，当然其价格 也相应更高。书写面板的尺寸大体有以下几种：76mm×51mm、 76mm×114mm、10mm×13mm和11mm×15mm

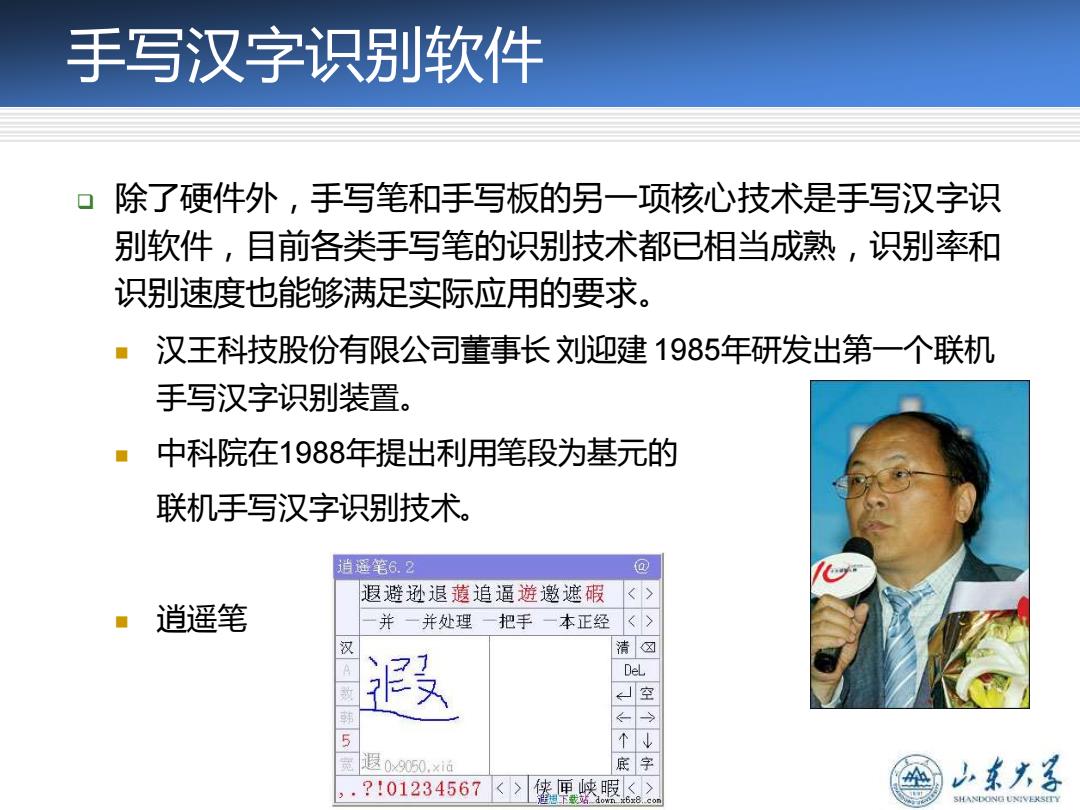

手写汉字识别软件 口除了硬件外，手写笔和手写板的另一项核心技术是手写汉字识 别软件，目前各类手写笔的识别技术都已相当成熟，识别率和 识别速度也能够满足实际应用的要求。 汉王科技股份有限公司董事长刘迎建1985年研发出第一个联机 手写汉字识别装置。 ·中科院在1988年提出利用笔段为基元的 联机手写汉字识别技术。 道遥笔6.2 @ 遐避逊退蘧追逼遊邀遮酸 < 逍遥笔 并一并处理 一把手一本正经 > 汉 清☒ DeL 空 ←→ 5 个↓ 宽 遐09050，×i6 底字 ?:01234567飞)W厘峡暇2 山求水器 SHANDONG UNIVERSETY
手写汉字识别软件 ❑ 除了硬件外，手写笔和手写板的另一项核心技术是手写汉字识 别软件，目前各类手写笔的识别技术都已相当成熟，识别率和 识别速度也能够满足实际应用的要求。 ◼ 汉王科技股份有限公司董事长 刘迎建 1985年研发出第一个联机 手写汉字识别装置。 ◼ 中科院在1988年提出利用笔段为基元的 联机手写汉字识别技术。 ◼ 逍遥笔

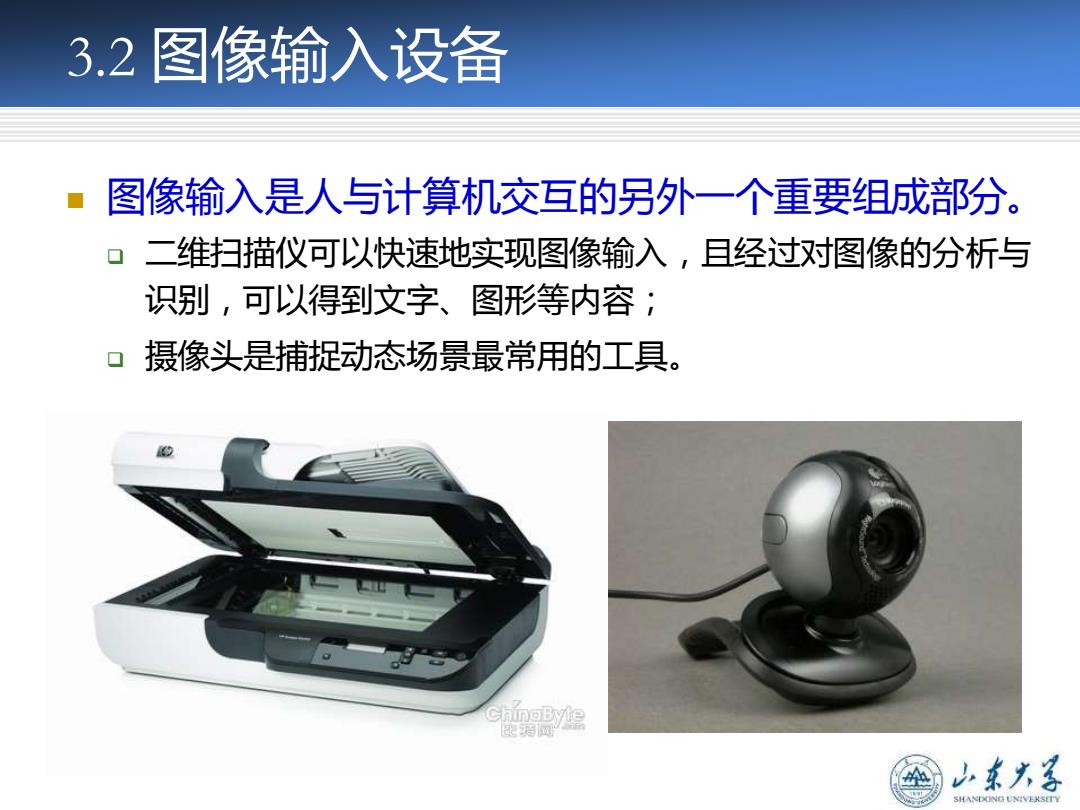

3.2图像输入设备 图像输入是人与计算机交互的另外一个重要组成部分。 二维扫描仪可以快速地实现图像输入，且经过对图像的分析与 识别，可以得到文字、图形等内容； 摄像头是捕捉动态场景最常用的工具。 ChinaByte 史调圆品 山东方图 SHANDONG UNIVERSETY
3.2 图像输入设备 ◼ 图像输入是人与计算机交互的另外一个重要组成部分。 ❑ 二维扫描仪可以快速地实现图像输入，且经过对图像的分析与 识别，可以得到文字、图形等内容； ❑ 摄像头是捕捉动态场景最常用的工具
