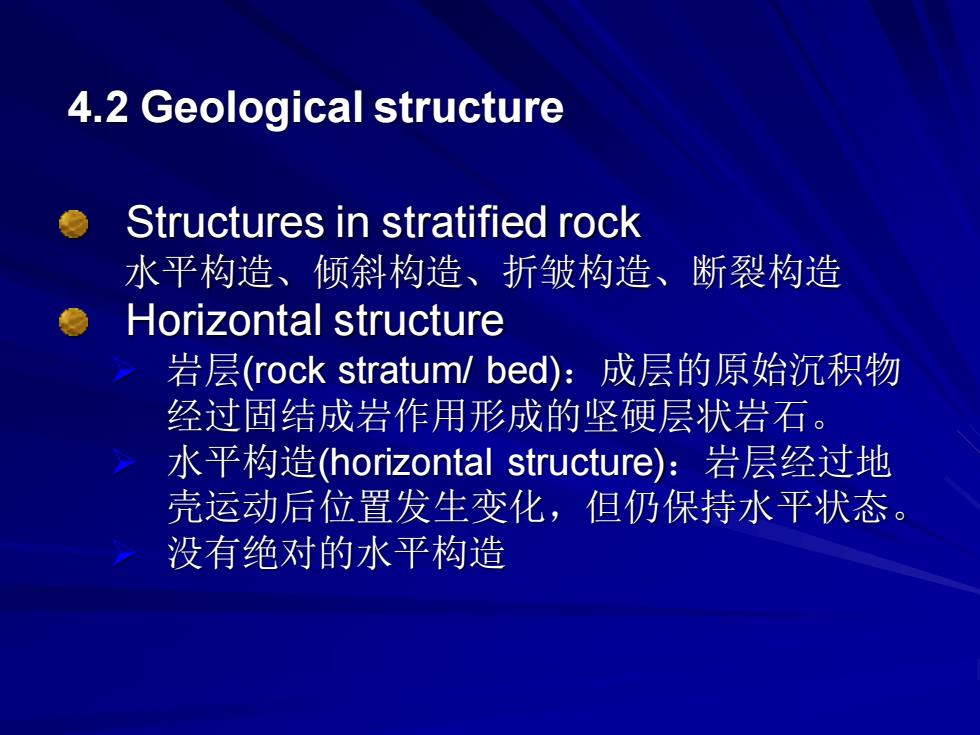

4.2 Geological structure Structures in stratified rock 水平构造、倾斜构造、折皱构造、断裂构造 Horizontal structure 岩层(rock stratum/bed):成层的原始沉积物 经过固结成岩作用形成的坚硬层状岩石。 水平构造(horizontal structure):岩层经过地 壳运动后位置发生变化，但仍保持水平状态。 没有绝对的水平构造
4.2 Geological structure Structures in stratified rock 水平构造、倾斜构造、折皱构造、断裂构造 Horizontal structure ➢ 岩层(rock stratum/ bed)：成层的原始沉积物 经过固结成岩作用形成的坚硬层状岩石。 ➢ 水平构造(horizontal structure)：岩层经过地 壳运动后位置发生变化，但仍保持水平状态。 ➢ 没有绝对的水平构造
4.2 Geological Structure Horizontal structure
4.2 Geological Structure Structures in stratified rock 水平构造、倾斜构造、折皱构造、断裂构造 Horizontal structure ➢ 岩层(rock stratum/ bed)：成层的原始沉积物 经过固结成岩作用形成的坚硬层状岩石。 ➢ 水平构造(horizontal structure)：岩层经过地 壳运动后位置发生变化，但仍保持水平状态。 ➢ 没有绝对的水平构造 Horizontal structure

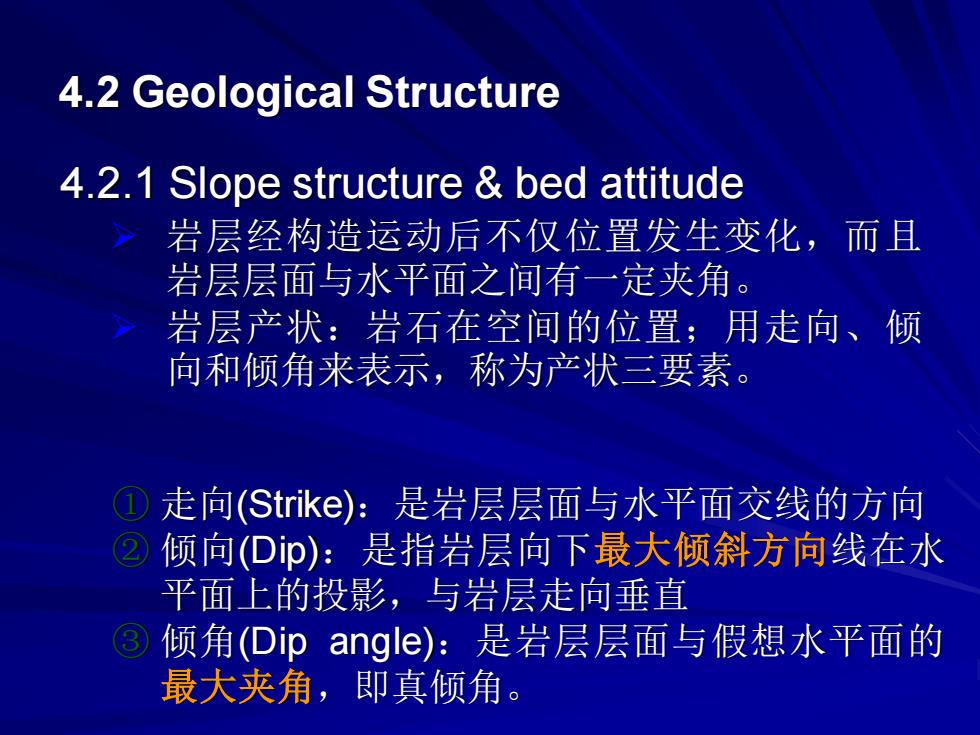

4.2 Geological Structure 4.2.1 Slope structure bed attitude 岩层经构造运动后不仅位置发生变化，而且 岩层层面与水平面之间有一定夹角。 岩层产状：岩石在空间的位置；用走向、倾 向和倾角来表示，称为产状三要素。 ①走向(Strike):是岩层层面与水平面交线的方向 ②倾向(Dip):是指岩层向下最大倾斜方向线在水 平面上的投影，与岩层走向垂直 ③倾角(Dip angle):是岩层层面与假想水平面的 最大夹角，即真倾角
4.2.1 Slope structure & bed attitude ➢ 岩层经构造运动后不仅位置发生变化，而且 岩层层面与水平面之间有一定夹角。 ➢ 岩层产状：岩石在空间的位置；用走向、倾 向和倾角来表示，称为产状三要素。 ① 走向(Strike)：是岩层层面与水平面交线的方向 ② 倾向(Dip)：是指岩层向下最大倾斜方向线在水 平面上的投影，与岩层走向垂直 ③ 倾角(Dip angle)：是岩层层面与假想水平面的 最大夹角，即真倾角。 4.2 Geological Structure

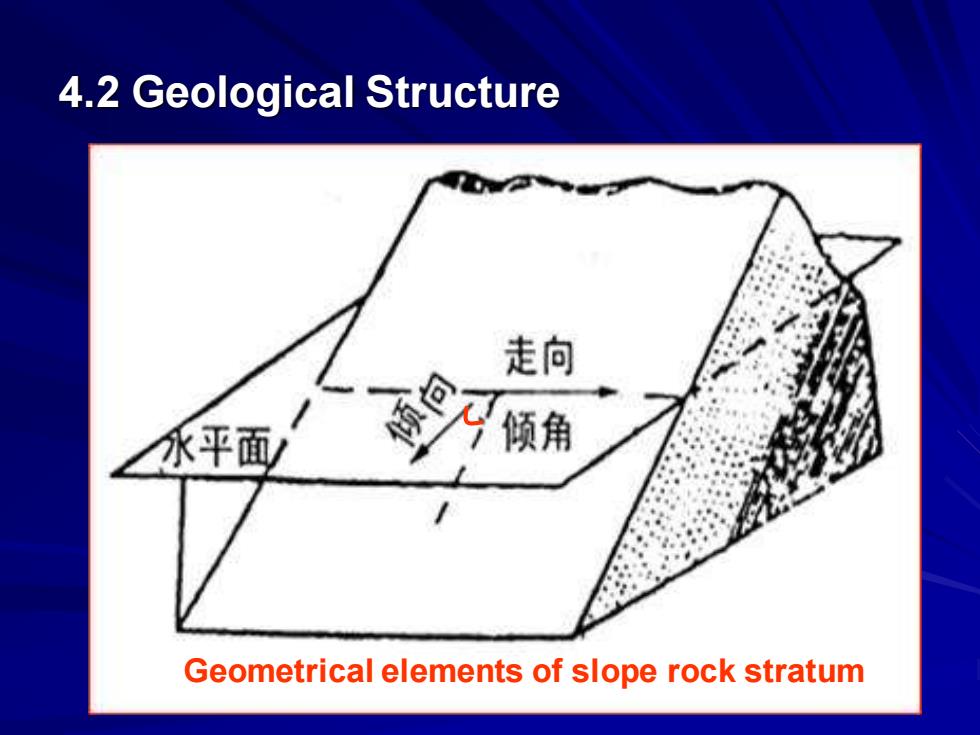

4.2 Geological Structure 走向 永平面/ $倾角 Geometrical elements of slope rock stratum
4.2 Geological Structure Geometrical elements of slope rock stratum
