第6章 AT89S52单片机 的串行口
1 第6章 AT89S52单片机 的串行口 1

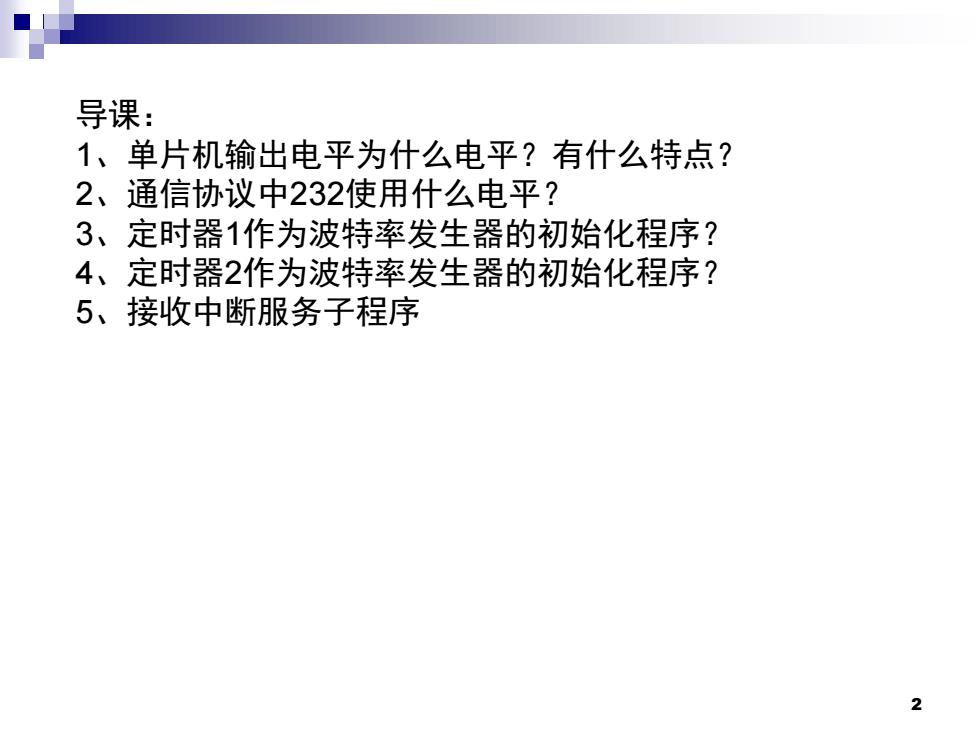

导课： 1、单片机输出电平为什么电平？有什么特点？ 2、通信协议中232使用什么电平？ 3、定时器1作为波特率发生器的初始化程序？ 4、定时器2作为波特率发生器的初始化程序？ 5、接收中断服务子程序 2
2 导课： 1、单片机输出电平为什么电平？有什么特点？ 2、通信协议中232使用什么电平？ 3、定时器1作为波特率发生器的初始化程序？ 4、定时器2作为波特率发生器的初始化程序？ 5、接收中断服务子程序
方式1一帧为10位，1个起始位（0)，8个数据位，1个停 止位（1)，先发送或接收最低位。帧格式如图6-15所示。 起始位 D2 D3 D4 D5 D6 D7 停止位 图6-15方式1帧格式 方式1为波特率可变的8位异步通信接口。波特率由下式 确定： 2SM 方式1波特率= 2 ×定时器I1的溢出率 式中，SMOD为PCON寄存器的最高位的值(0或1)。 3

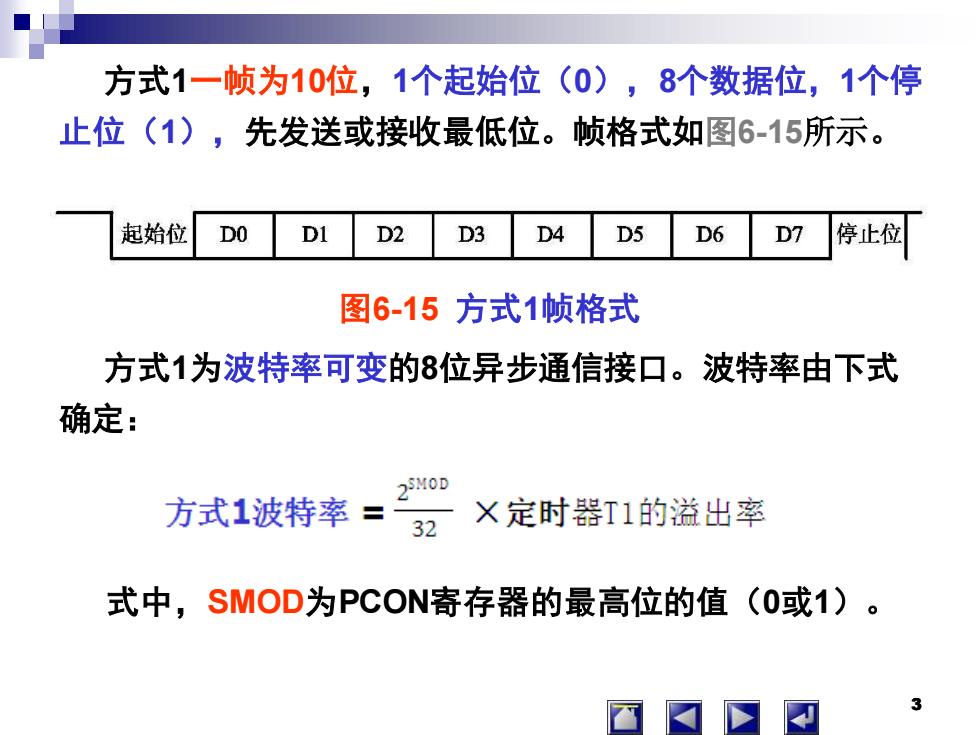

3 方式1一帧为10位，1个起始位（0），8个数据位，1个停 止位（1），先发送或接收最低位。帧格式如图6-15所示。 图6-15 方式1的帧格式 图6-15 方式1帧格式 方式1为波特率可变的8位异步通信接口。波特率由下式 确定： 3 式中，SMOD为PCON寄存器的最高位的值（0或1）
1) 方式1发送一工作过程时序图 TX时钟 写SBUF SEND TX① 起始位 DO D1 D2 D3 D4 D5 D6 D7 停止位 ti 1)方式1接收 工作过程时序图 RX时钟 几几几几几几几几几几几 RXD 起始位 DI D2 D3 D4 D5 D6 D7 停止位 位检测采样 RI

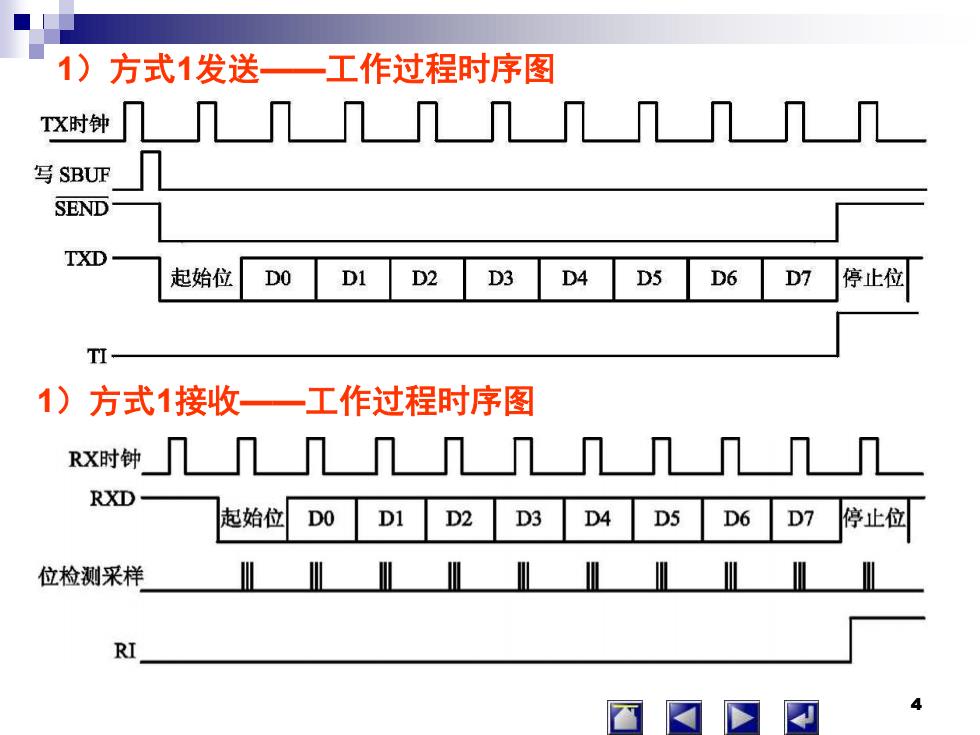

4 1）方式1发送——工作过程时序图 1）方式1接收——工作过程时序图

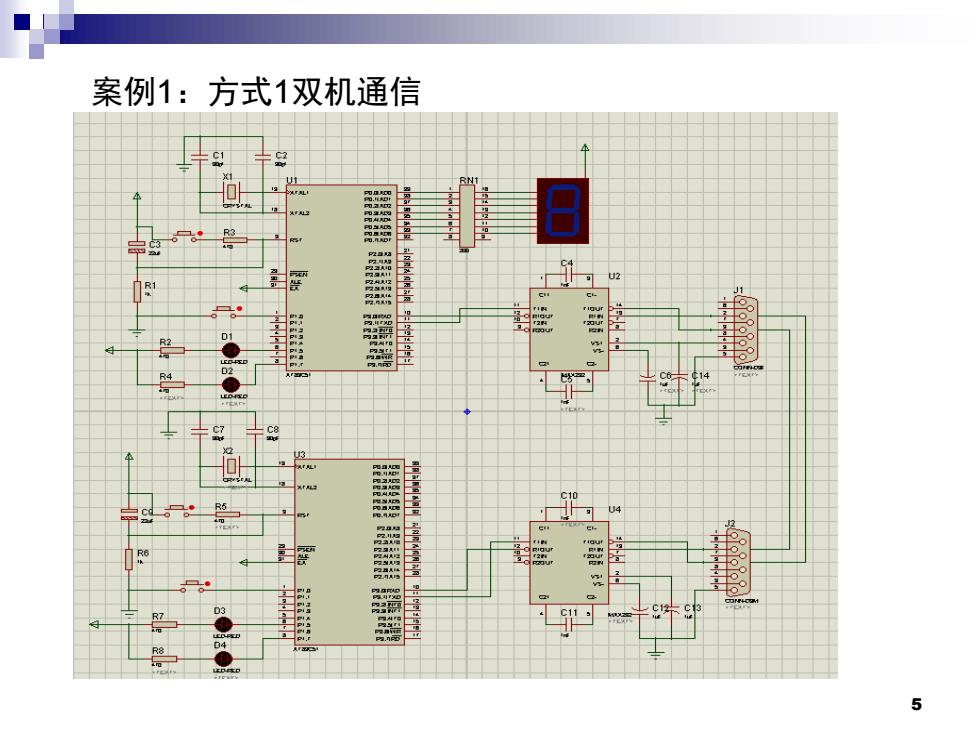

案例1：方式1双机通信 中 5
5 案例1：方式1双机通信
