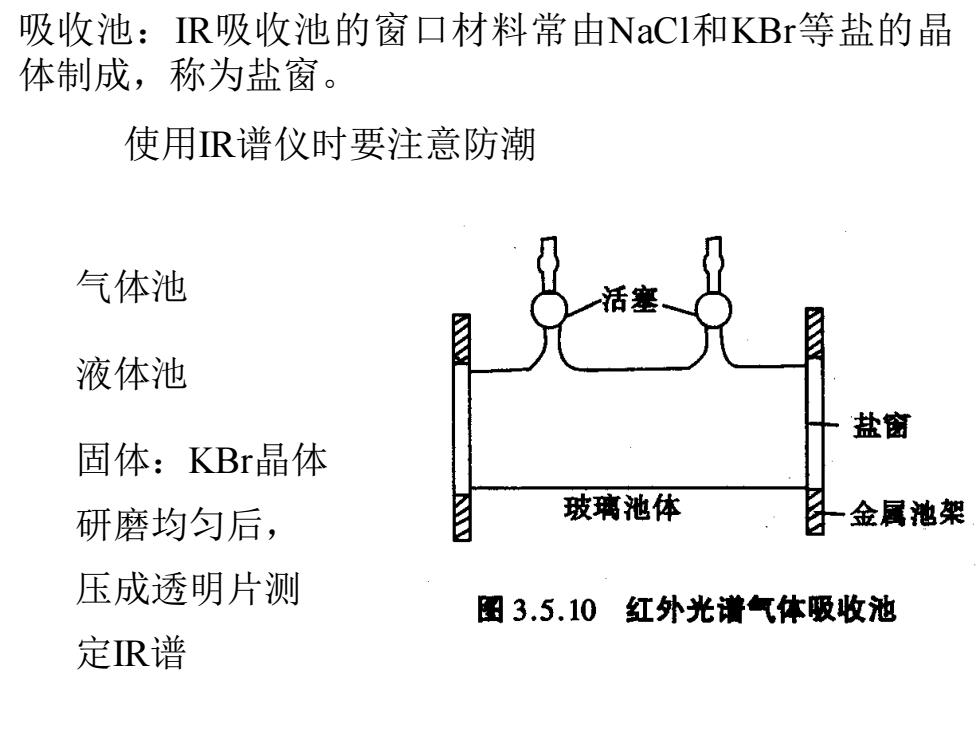

吸收池： 1 R吸收池的窗口材料常由NaCI和KBr等盐的晶 体制成，称为盐窗。 使用R谱仪时要注意防潮 气体池 活壅 液体池 盐窗 固体：KBr晶体 研磨均匀后， 玻璃池体 子金属池架 压成透明片测 图3.5.10红外光请气体吸收池 定R谱
吸收池：IR吸收池的窗口材料常由NaCl和KBr等盐的晶 体制成，称为盐窗。 使用IR谱仪时要注意防潮 气体池 液体池 固体：KBr晶体 研磨均匀后， 压成透明片测 定IR谱

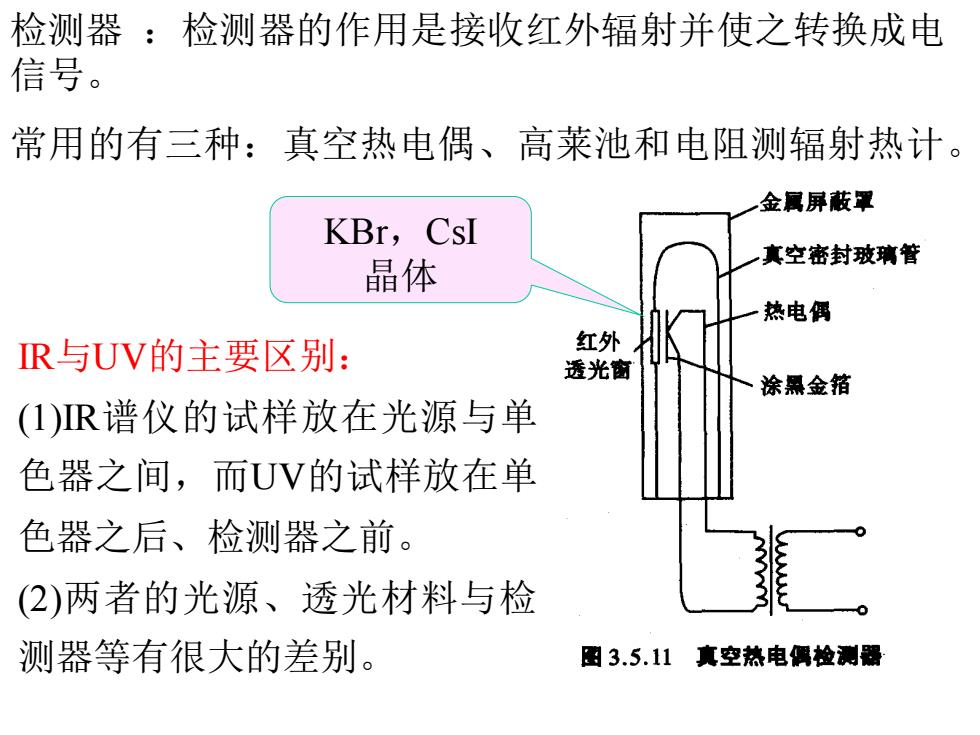

检测器：检测器的作用是接收红外辐射并使之转换成电 信号。 常用的有三种：真空热电偶、高莱池和电阻测辐射热计。 金属屏蔽罩 KBr,CsI 真空密封玻璃管 晶体 热电偶 R与UV的主要区别： 红外 透光窗 涂黑金箱 (1)R谱仪的试样放在光源与单 色器之间，而UV的试样放在单 色器之后、检测器之前。 (2)两者的光源、透光材料与检 测器等有很大的差别。 图3.5.11 真空热电得检测器
检测器 ：检测器的作用是接收红外辐射并使之转换成电 信号。 常用的有三种：真空热电偶、高莱池和电阻测辐射热计。 IR与UV的主要区别： (1)IR谱仪的试样放在光源与单 色器之间，而UV的试样放在单 色器之后、检测器之前。 (2)两者的光源、透光材料与检 测器等有很大的差别。 KBr，CsI 晶体

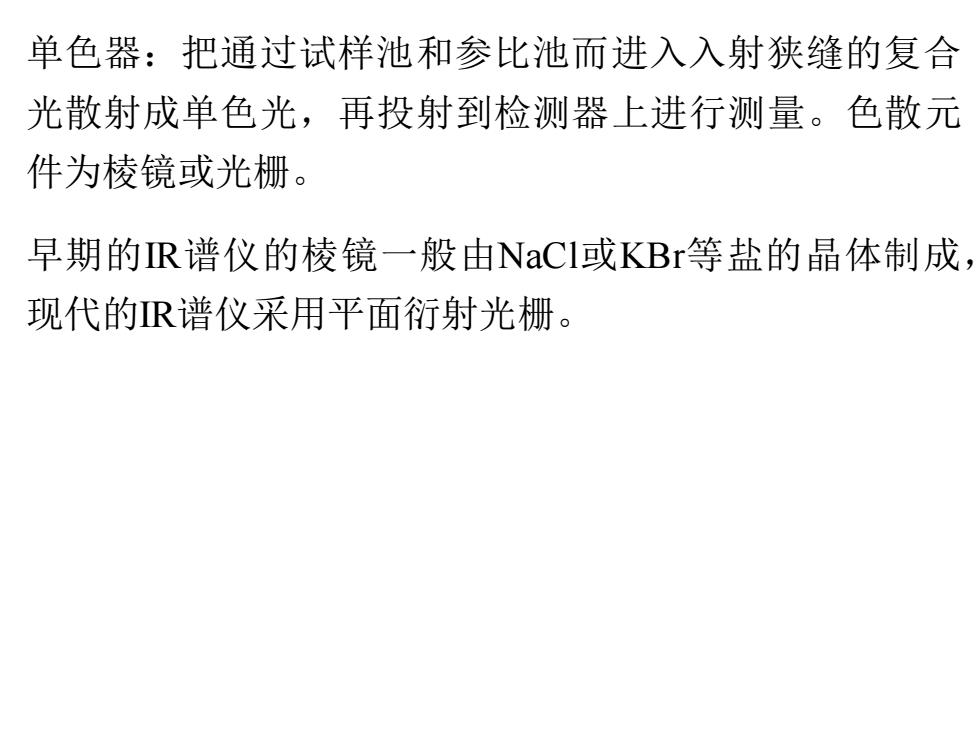

单色器：把通过试样池和参比池而进入入射狭缝的复合 光散射成单色光，再投射到检测器上进行测量。色散元 件为棱镜或光栅。 早期的R谱仪的棱镜一般由NaCI或KBr等盐的晶体制成， 现代的R谱仪采用平面衍射光栅
单色器：把通过试样池和参比池而进入入射狭缝的复合 光散射成单色光，再投射到检测器上进行测量。色散元 件为棱镜或光栅。 早期的IR谱仪的棱镜一般由NaCl或KBr等盐的晶体制成， 现代的IR谱仪采用平面衍射光栅

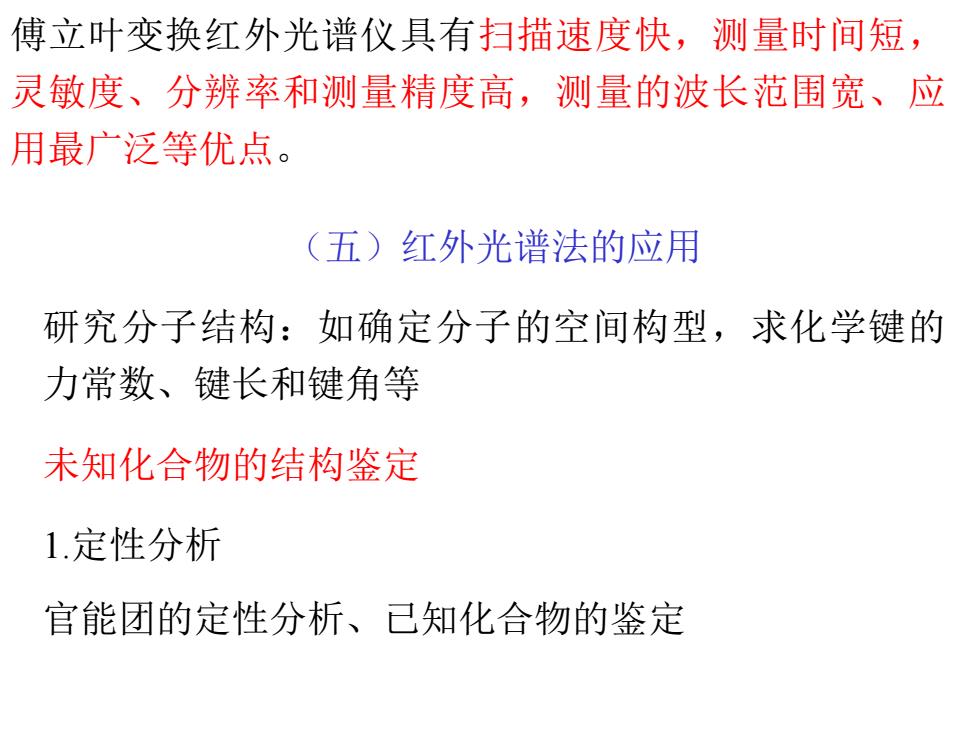

傅立叶变换红外光谱仪具有扫描速度快，测量时间短， 灵敏度、分辨率和测量精度高，测量的波长范围宽、应 用最广泛等优点。 (五)红外光谱法的应用 研究分子结构：如确定分子的空间构型，求化学键的 力常数、键长和键角等 未知化合物的结构鉴定 1.定性分析 官能团的定性分析、已知化合物的鉴定
（五）红外光谱法的应用 研究分子结构：如确定分子的空间构型，求化学键的 力常数、键长和键角等 未知化合物的结构鉴定 1.定性分析 官能团的定性分析、已知化合物的鉴定 傅立叶变换红外光谱仪具有扫描速度快，测量时间短， 灵敏度、分辨率和测量精度高，测量的波长范围宽、应 用最广泛等优点
