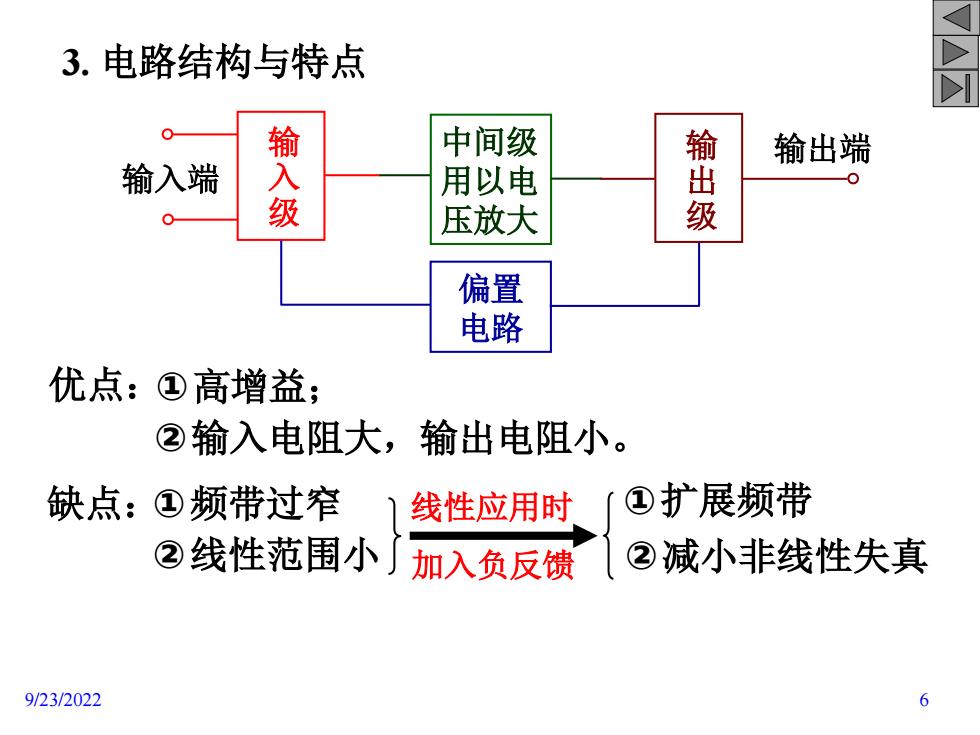

3.电路结构与特点V中间级输入级输出级输出端输入端用以电压放大.偏置电路优点：①高增益；②输入电阻大，输出电阻小。①扩展频带缺点：①频带过窄线性应用时②线性范围小」②减小非线性失真一加入负反馈9/23/2022
3. 电路结构与特点 ①频带过窄 ②线性范围小 缺点： 加入负反馈 ①扩展频带 ②减小非线性失真 优点：①高增益； ②输入电阻大，输出电阻小。 输 入 级 输入端 中间级 用以电 压放大 偏置 电路 输 出 级 输出端 线性应用时 9/23/2022 6
国产F007内部原理图(对应国外mA741)+15V正电源A=105.5同相输入端wo7u输出端O反相K4输入端调零端调零端负电源-15V9/23/2022
国产F007内部原理图(对应国外mA741) 同相 输入端 反相 输入端 输 出 端 正 电 源 负 电 源 调 零 端 调 零 端 A=105.5 u + u - uo +15V -15V 9/23/2022 7

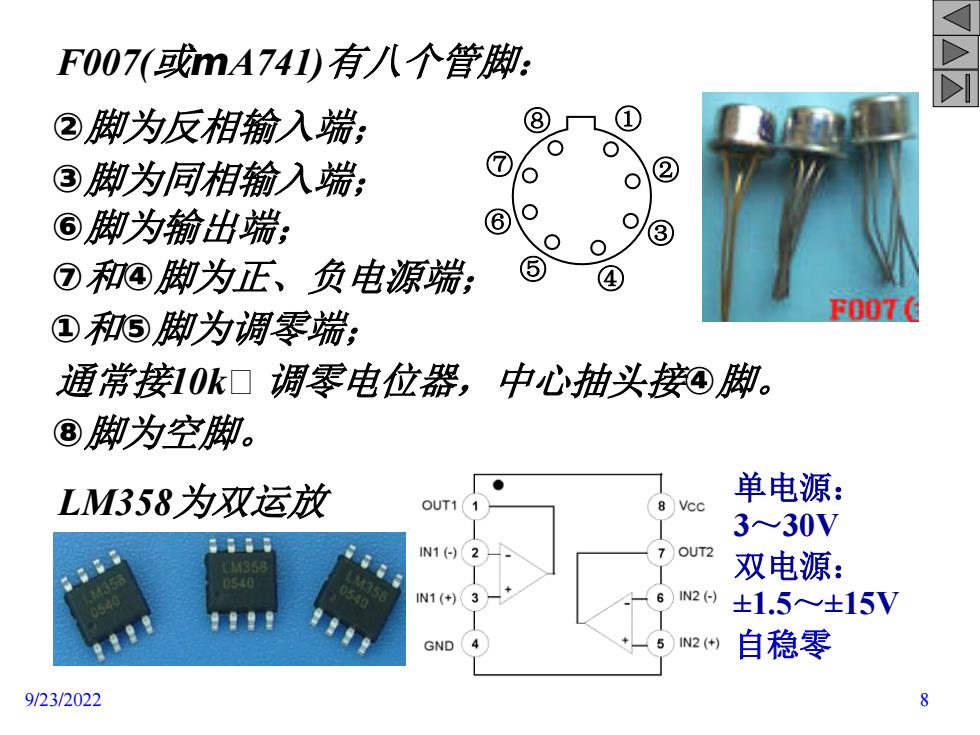

F007(或mA741)有八个管脚V②脚为反相输入端：③脚为同相输入端③脚为输出端5①和④脚为正、负电源端；F00T①和?脚为调零端通常接10k口调零电位器，，中心抽头接④脚③脚为空脚。单电源：LM358为双运放OUT1Vco3~30VOUT2IN1(-)双电源：IN2(-)IN1 (+)±1.5～±15V自稳零IN2(+)GND9/23/2022
F007(或mA741)有八个管脚： ① ② ③ ⑤ ④ ⑧ ⑥ ⑦ ②脚为反相输入端； ③脚为同相输入端； ⑥脚为输出端； ⑦和④脚为正、负电源端； ①和⑤脚为调零端； ⑧脚为空脚。 通常接10k 调零电位器，中心抽头接④脚。 LM358为双运放 单电源： 3～30V 双电源： ±1.5～±15V 自稳零 9/23/2022 8

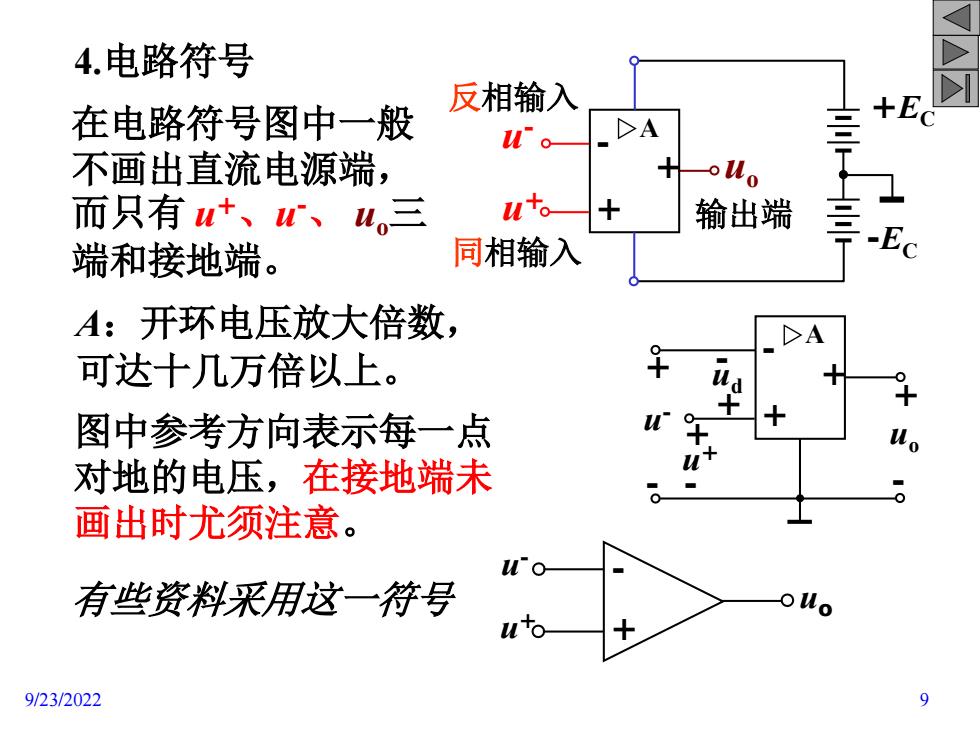

4.电路符号V反相输入+Ec在电路符号图中一般吕_VAu。十不画出直流电源端ouo1ut+而只有 ut、u、 u.三输出端吕-Ec同相输入端和接地端。A：开环电压放大倍数，DA可达十几万倍以上。+ud+++u4图中参考方向表示每一点Wout对地的电压，在接地端未110工画出时尤须注意u'o有些资料采用这一符号ouout+9/23/2022
4.电路符号 + - + A 反相输入 同相输入 输出端 u - u + uo +EC -EC 在电路符号图中一般 不画出直流电源端， 而只有 u + 、u -、 uo三 端和接地端。 + - + A u + uo + - + - u - + - + - ud A：开环电压放大倍数， 可达十几万倍以上。 图中参考方向表示每一点 对地的电压，在接地端未 画出时尤须注意。 + u - - u + 有些资料采用这一符号 uo 9/23/2022 9
