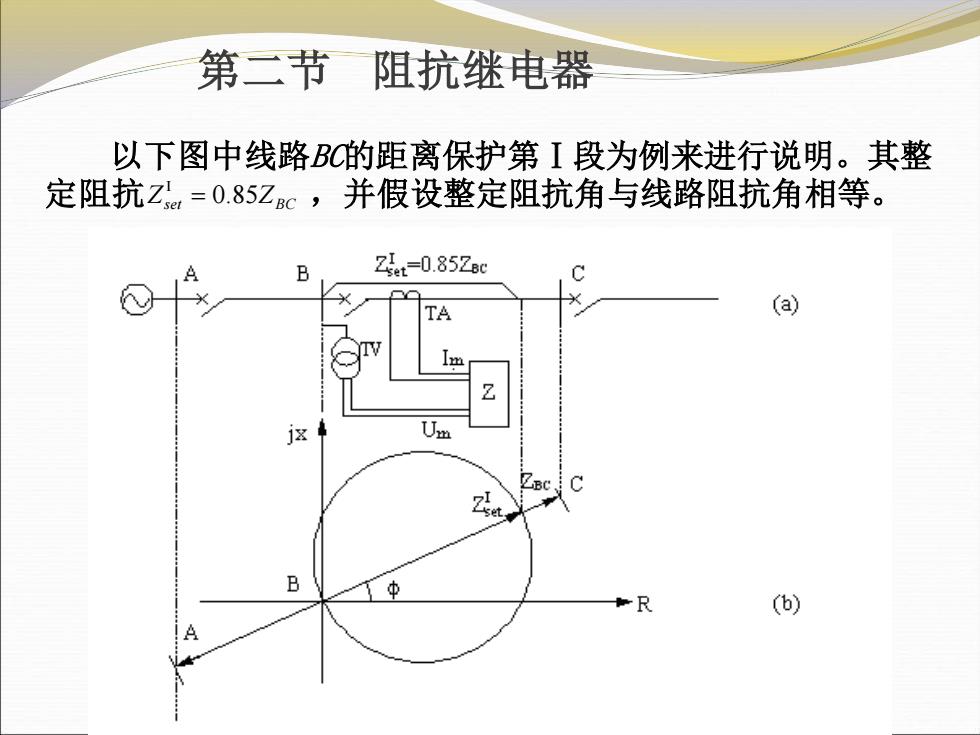

第二节阻抗继电器 以下图中线路BC的距离保护第I段为例来进行说明。其整 定阻抗Z=0.85Zc，并假设整定阻抗角与线路阻抗角相等。 Zet-0.852c a Z j这 B 中 R (b)
以下图中线路BC的距离保护第Ⅰ段为例来进行说明。其整 定阻抗 ，并假设整定阻抗角与线路阻抗角相等。 第二节 阻抗继电器 Zset 85ZBC = 0.

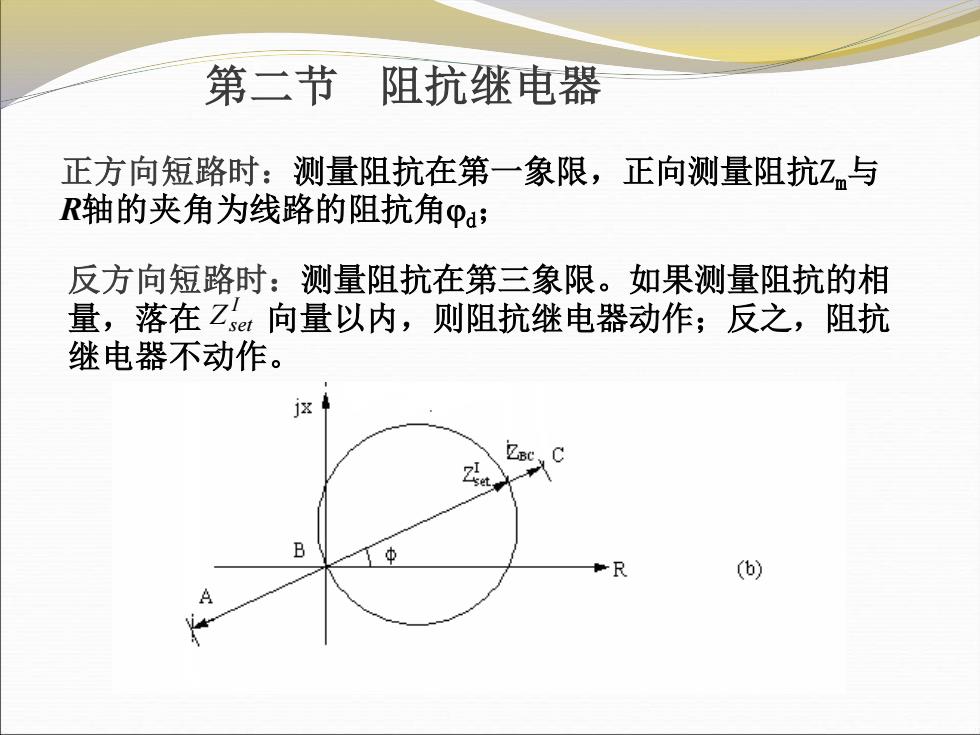

第二节 阻抗继电器 正方向短路时：测量阻抗在第一象限，正向测量阻抗Z与 R轴的夹角为线路的阻抗角pa; 反方向短路时：测量阻抗在第三象限。如果测量阻抗的相 量，落在Z向量以内，则阻抗继电器动作；反之，阻抗 继电器不动作。 R (b)
正方向短路时：测量阻抗在第一象限，正向测量阻抗Zm与 R轴的夹角为线路的阻抗角d； 第二节 阻抗继电器 反方向短路时：测量阻抗在第三象限。如果测量阻抗的相 量，落在 向量以内，则阻抗继电器动作；反之，阻抗 继电器不动作。 I Zset

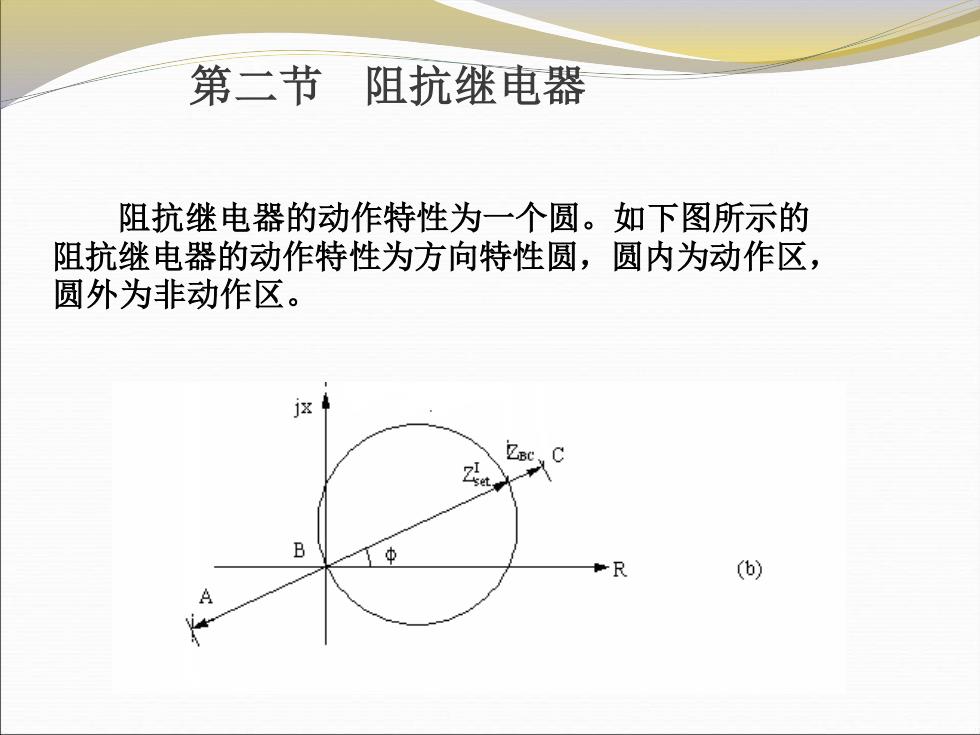

第二节阻抗继电器 阻抗继电器的动作特性为一个圆。如下图所示的 阻抗继电器的动作特性为方向特性圆，圆内为动作区， 圆外为非动作区。 B R (6)
阻抗继电器的动作特性为一个圆。如下图所示的 阻抗继电器的动作特性为方向特性圆，圆内为动作区， 圆外为非动作区。 第二节 阻抗继电器
具有圆动作特性的阻抗继电器 1.全阻抗继电器 (1)幅值比较 全阻抗继电器的动作特性是以整定阻抗为半径，以坐标 原点为圆心的一个圆，动作区在圆内。没有方向性。全阻抗 继电器的动作与边界条件为： Zed≥Zm 或Zsaim≥Zmim R
一、具有圆动作特性的阻抗继电器 1．全阻抗继电器 （1）幅值比较 全阻抗继电器的动作特性是以整定阻抗为半径，以坐标 原点为圆心的一个圆，动作区在圆内。没有方向性。全阻抗 继电器的动作与边界条件为： Zset Zm 或 ZsetI m Z m I m

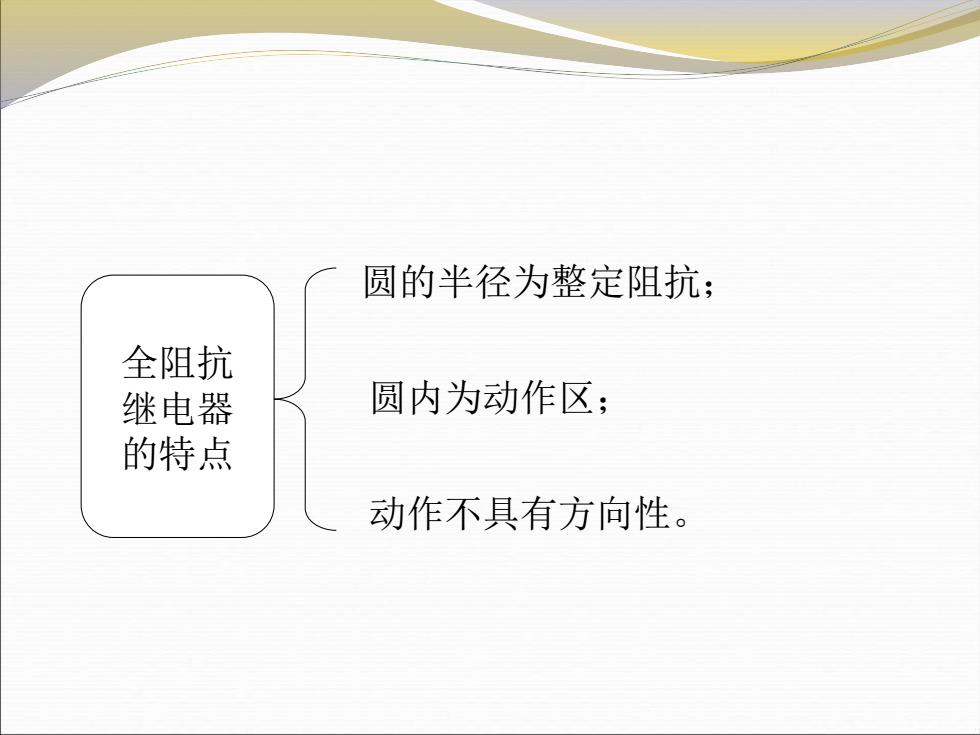

圆的半径为整定阻抗： 全阻抗 继电器 圆内为动作区； 的特点 动作不具有方向性
全阻抗 继电器 的特点 圆的半径为整定阻抗； 圆内为动作区； 动作不具有方向性
