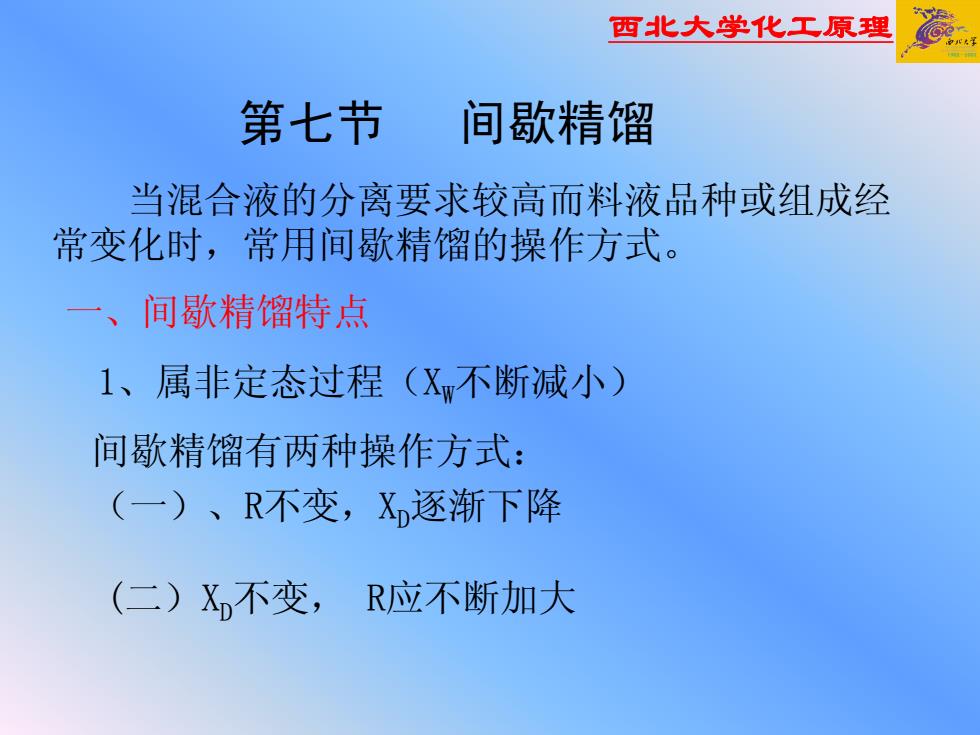

西北大学化工原理 第七节 间歇精馏 当混合液的分离要求较高而料液品种或组成经 常变化时，常用间歇精馏的操作方式。 一、间歇精馏特点 1、属非定态过程（XW不断减小） 间歇精馏有两种操作方式： （一）、R不变，XD逐渐下降 (二）XD不变， R应不断加大
西北大学化工原理 第七节 间歇精馏 当混合液的分离要求较高而料液品种或组成经 常变化时，常用间歇精馏的操作方式。 一、间歇精馏特点 1、属非定态过程（XW不断减小） 间歇精馏有两种操作方式： （一）、R不变，XD逐渐下降 (二）XD不变， R应不断加大
西北大学化工原理 2、全塔均为精馏段 ，没有提馏段。因此要得到与连 续精馏相同的塔顶塔底组成时，间歇精馏要消耗更多 的能量。 3、间歇精馏操作灵活机动 4、由于不稳定的操作过程，为了减少塔身持液量的影 响，常多采用填料精馏塔
西北大学化工原理 2、全塔均为精馏段 ，没有提馏段。因此要得到与连 续精馏相同的塔顶塔底组成时，间歇精馏要消耗更多 的能量。 3、间歇精馏操作灵活机动 4、由于不稳定的操作过程，为了减少塔身持液量的影 响，常多采用填料精馏塔

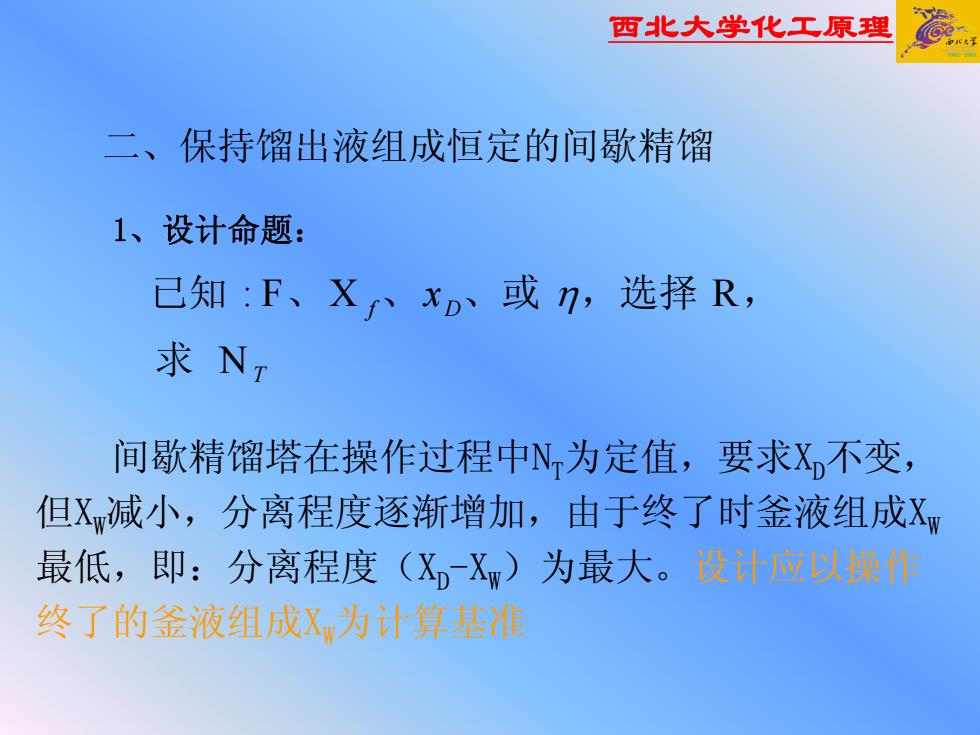

西北大学化工原理 二、保持馏出液组成恒定的间歇精馏 1、设计命题： T Df x N XF: R 求 已知 、 、或 η，选择 ， 间歇精馏塔在操作过程中NT为定值，要求XD不变， 但XW减小，分离程度逐渐增加，由于终了时釜液组成XW 最低，即：分离程度（XD-XW）为最大。设计应以操作 终了的釜液组成XW为计算基准
西北大学化工原理 二、保持馏出液组成恒定的间歇精馏 1、设计命题： T Df x N XF: R 求 已知 、 、或 η，选择 ， 间歇精馏塔在操作过程中NT为定值，要求XD不变， 但XW减小，分离程度逐渐增加，由于终了时釜液组成XW 最低，即：分离程度（XD-XW）为最大。设计应以操作 终了的釜液组成XW为计算基准
西北大学化工原理 XD不变 0 XW XD c Rmin +1 xD 操作终了时，将组成为XW的釜液提浓至XD必然由一个 Rmin。 wD wD xx yx R R − − = +1 min min ww wD xy yx R − − min = 此时N = ∞
西北大学化工原理 XD不变 0 XW XD c Rmin +1 xD 操作终了时，将组成为XW的釜液提浓至XD必然由一个 Rmin。 wD wD xx yx R R − − = +1 min min ww wD xy yx R − − min = 此时N = ∞
西北大学化工原理 实际操作中 > min, 终 = ARRRR min 应 终 表示 应由经济条件选择。R终确定以后，过（XD，XD）点作截距为 倍数A的选择 R终 + 1 D 的直线。根据最终的XW求理论板数。 x 2、每批料液的操作时间 dRVd D V x D F +=− )1( − − − − 汽化量 τ 每批料液的投料量 馏出液量 其值随精馏时间而变。 釜液组成，由Xf或Xw 蒸馏釜的汽化能力 在操作中可保持为某异常数 Kmol skmol Kmol
西北大学化工原理 实际操作中 > min, 终 = ARRRR min 应 终 表示 应由经济条件选择。R终确定以后，过（XD，XD）点作截距为 倍数A的选择 R终 + 1 D 的直线。根据最终的XW求理论板数。 x 2、每批料液的操作时间 dRVd D V x D F +=− )1( − − − − 汽化量 τ 每批料液的投料量 馏出液量 其值随精馏时间而变。 釜液组成，由Xf或Xw 蒸馏釜的汽化能力 在操作中可保持为某异常数 Kmol skmol Kmol
