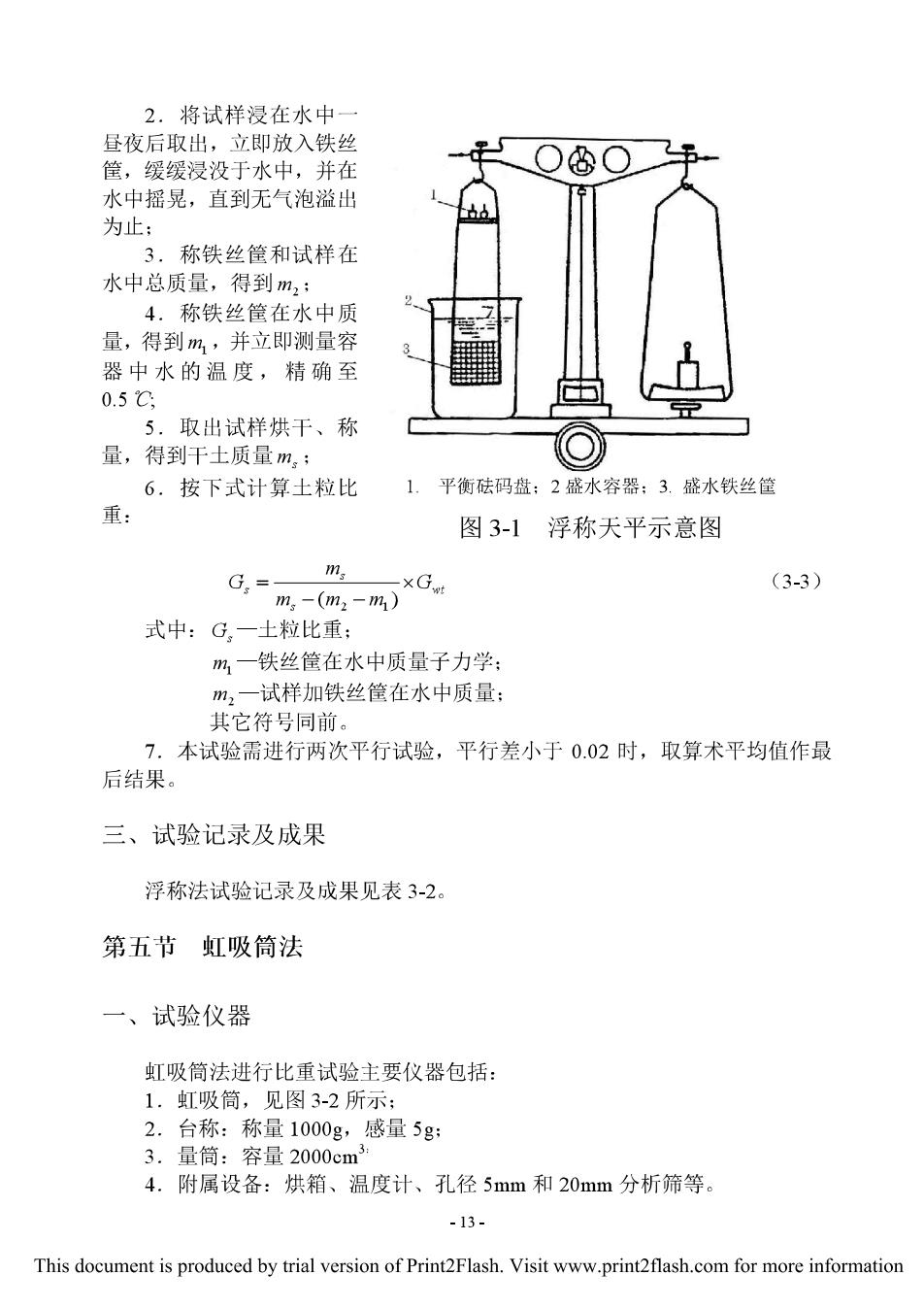

2.将试样浸在水中 昼夜后取出，立即放入铁丝 筐，缓缓浸没于水中，并在 水中摇晃，直到无气泡溢出 为止： 3.称铁丝筐和试样在 水中总质量，得到m,: 4.称铁丝筐在水中质 量，得到m，并立即测量容 器中水的温度，精确至 0.5℃ 2 5.取出试样烘干、称 量，得到千土质量m,: ○ 6.按下式计算土粒比 1.平衡砝码盘：2盛水容器：3.盛水铁丝筐 重： 图3-1浮称天平示意图 m (ma G,= (3-3) 式中：G一土粒比重： m一铁丝筐在水中质量子力学： m: -试样加铁丝筐在水中质量 其它符号同前。 7.本试验需进行两次平行试验，平行差小于0.02时，取算术平均值作最 后结果。 三、试验记录及成果 浮称法试验记录及成果见表3-2。 第五节虹吸筒法 一、试验仪器 虹吸筒法进行比重试验主要仪器包括： 1.虹吸筒，见图3-2所示： 2.台称：称量1000g,感量5g 3.量筒：容量2000cm3 4.附属设备：烘箱、温度计、孔径5mm和20mm分析筛等。 -13- This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

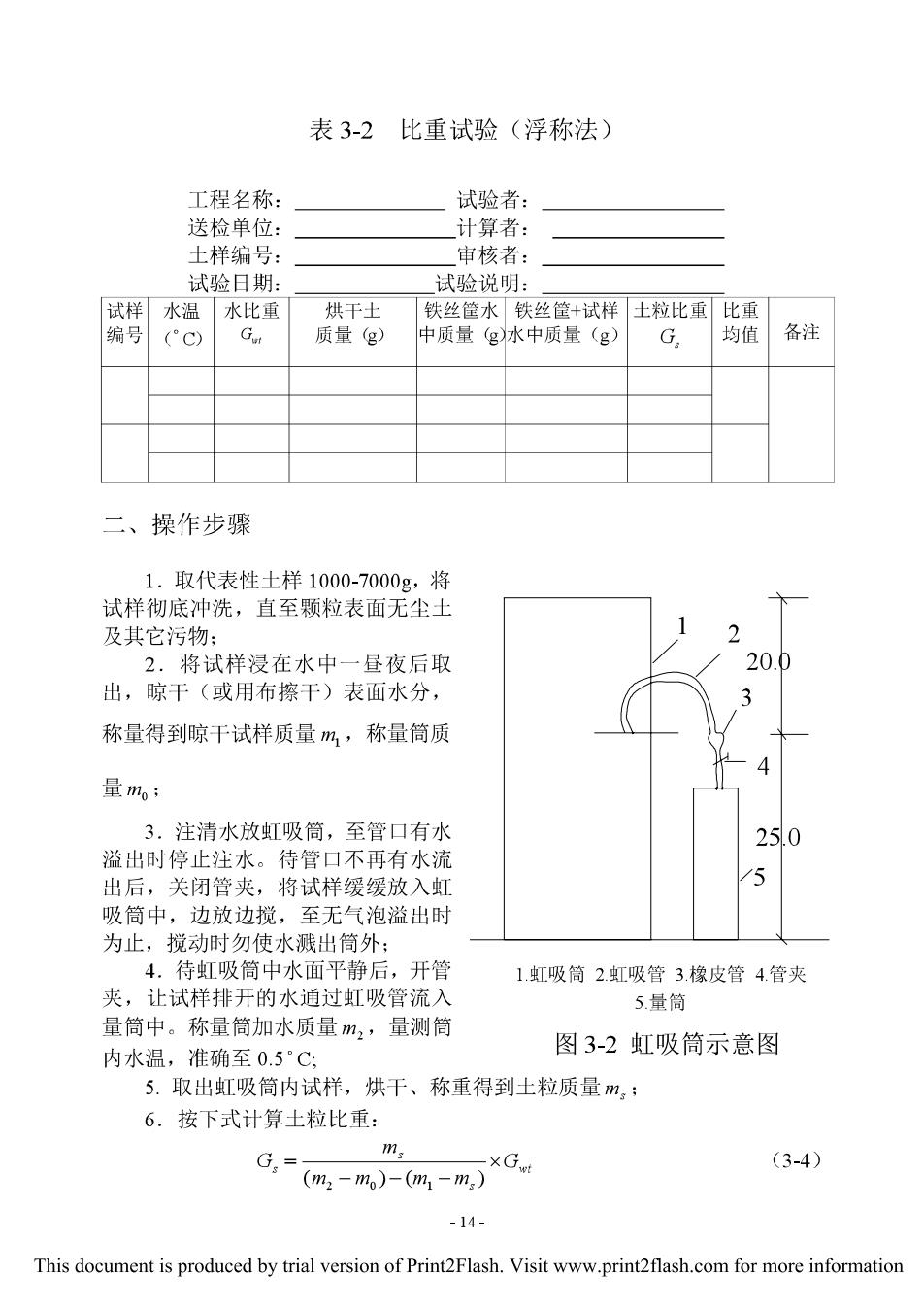

表3-2比重试验（浮称法） 工程名称 试验者 送检单位 计算者： 土样编号： 审核者 试验日期： 试验说明 试样水温水比重 烘平土 铁丝筐水铁丝筐+试样土粒比重比重 编号（°C) G 质量g) 中质量g水中质量(g)G 均值备注 二、操作步骤 1.取代表性土样1000-7000g,将 试样彻底冲洗，直至颗粒表面无尘土 及其它污物： 2.将试样浸在水中一昼夜后取 出，晾干（或用布擦干）表面水分， 称量得到晾干试样质量m,称量筒质 量m。: 3.注清水放虹吸简，至管口有水 溢出时停止注水。待管口不再有水流 出后，关闭管夹，将试样缓缓放入虹 吸筒中，边放边搅，至无气泡溢出时 为止，搅动时勿使水溅出筒外： 4.待虹吸筒中水面平静后，开管 1.虹吸筒2.虹吸管3橡皮管4管夹 夹，让试样排开的水通过虹吸管流入 5量筒 量筒中。称量筒加水质量m,量测筒 图3-2虹吸筒示意图 内水温，准确至0.5°C: 5.取出虹吸筒内试样，烘干、称重得到土粒质量m,: 6.按下式计算土粒比重： G,= m %-m%)-m-m)*C (3-4 .14 This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

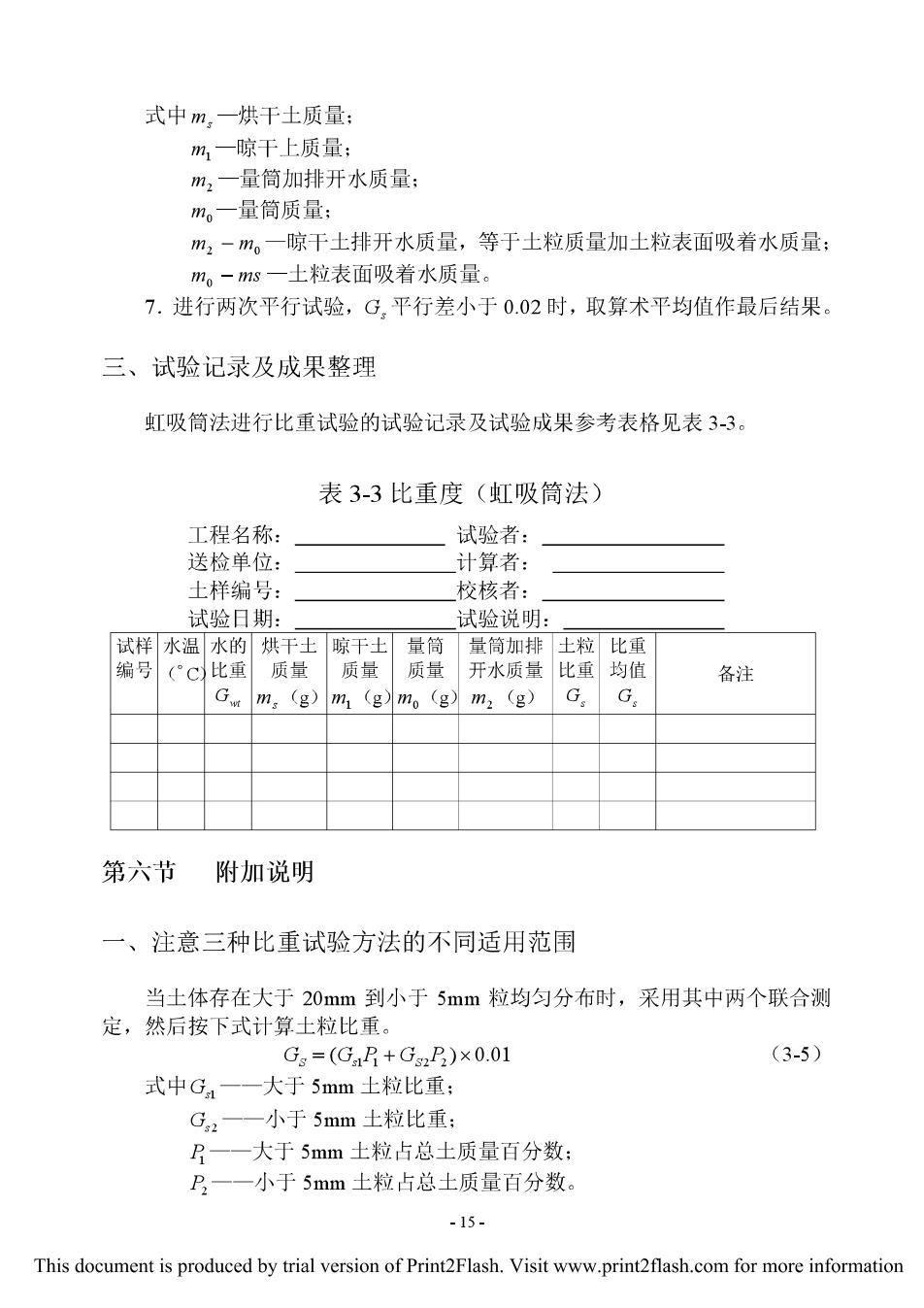

式中m,一烘干士质量 m一晾干上质量： m,一量筒加排开水质量： m。一量筒质量： m,一m。一晾干土排开水质量，等于士粒质量加士粒表面吸着水质量： m。-ms一土粒表面吸着水质量。 7.进行两次平行试验，G,平行差小于0.02时，取算术平均值作最后结果 三、试验记录及成果整理 虹吸筒法进行比重试验的试验记录及试验成果参考表格见表3-3。 表3-3比重度（虹吸筒法） 工程名称： 试验者： 送检单位 计算者： 十样品号： 校核者： 试验日期： 试验说明： 试样水温水的烘干土晾干土量筒量筒加排土粒比重 编号 (c比蛋1 质量 质量 质 开水质量比重 均值 备注 G m:(g)m (g)mo (g)m2 (g) G 第六节 附加说明 一、注意三种比重试验方法的不同适用范围 当士体存在大于20mm到小于5mm粒均匀分布时，采用其中两个联合测 定，然后按下式计算土粒比重。 Gs=(GP+GP)×0.01 (3-5) 式中G一一大于5mm土粒比重： G,一一小于5mm土粒比重： R一一大于5mm土粒占总土质量百分数： 小于5mm土粒占总土质量百分数 -15- This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

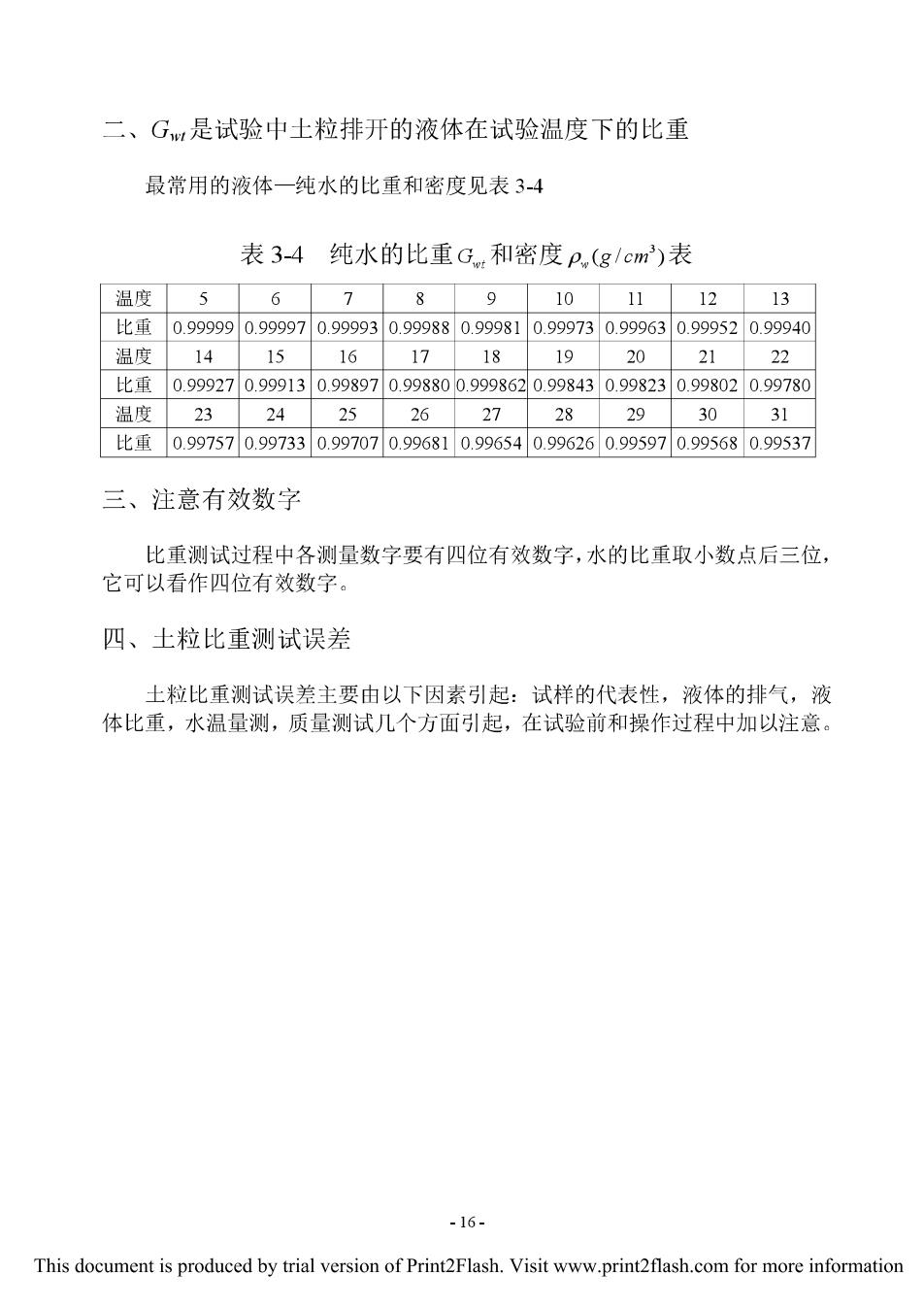

二、G是试验中土粒排开的液体在试验温度下的比重 最常用的液体一纯水的比重和密度见表3-4 表3-4纯水的比重G和密度p(g/cm)表 温度5678910111213 比重0.999990.999970.999930.999880.999810.999730.999630.999520.99940 温度 14151617181920 21 22 比重0.999270.999130.998970.998800.9998620.998430.998230.998020.99780 温度 2324 2526272829 30 31 比重0.997570.997330.997070.996810.996540.996260.995970.995680.99537 三、注意有效数字 比重测试过程中各测量数字要有四位有效数字，水的比重取小数点后三位， 它可以看作四位有效数字。 四、土粒比重测试误差 土粒比重测试误差主要由以下因素引起：试样的代表性，液体的排气，液 体比重，水温量测，质量测试几个方面引起，在试验前和操作过程中加以注意。 .16- This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information

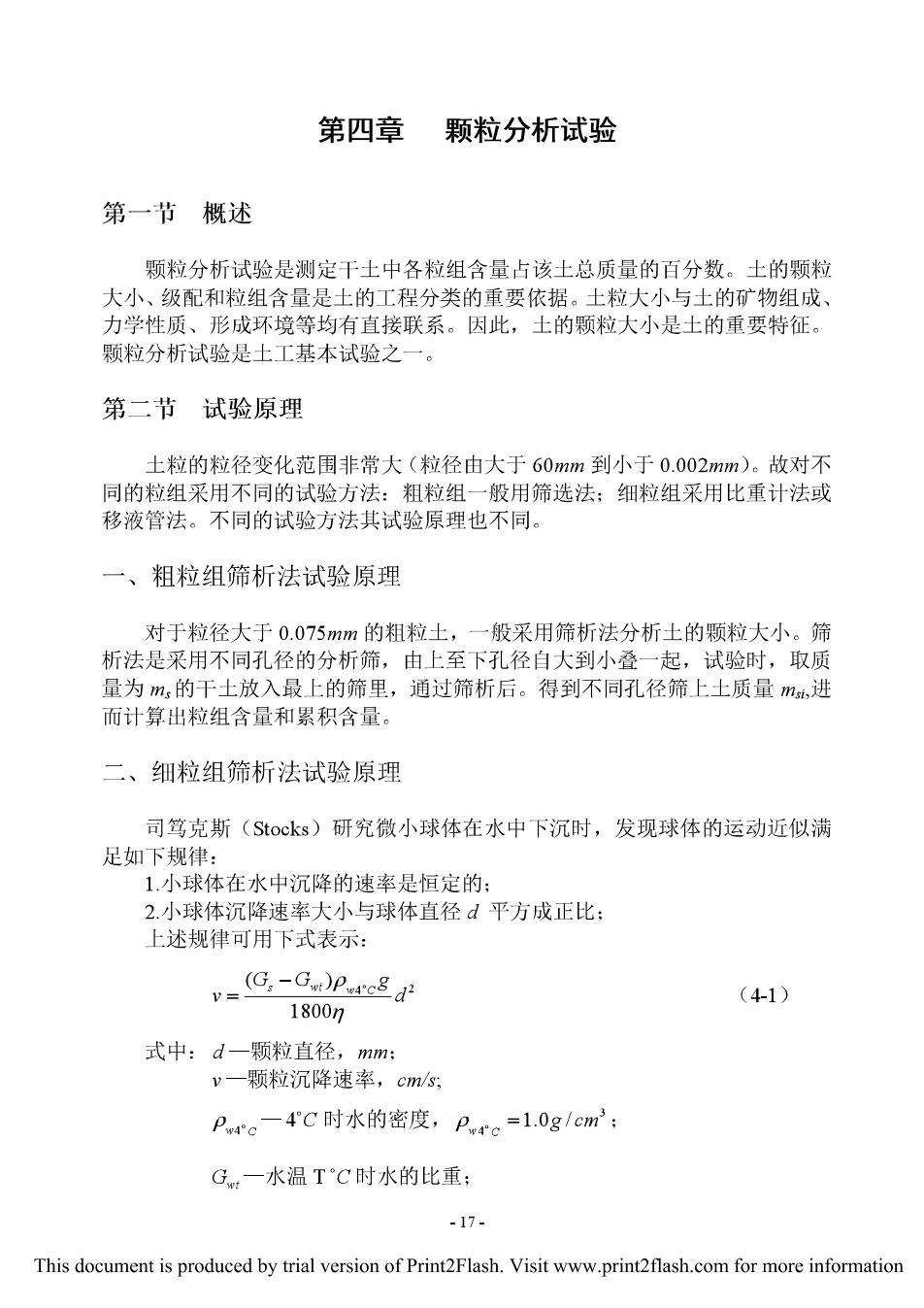

第四章颗粒分析试验 第一节概述 颗粒分析试验是测定干土中各粒组含量占该士总质量的百分数。土的颗粒 大小、级配和粒组含量是土的工程分类的重要依据。土粒大小与土的矿物组成、 力学性质、形成环境等均有直接联系。因此，土的颗粒大小是土的重要特征。 颗粒分析试验是土工基本试验之一。 第二节试验原理 土粒的粒径变化范围非常大（粒径由大于60mm到小于0.002mm)。故对不 同的粒组采用不同的试验方法：粗粒组一般用筛选法：细粒组采用比重计法或 移液管法。不同的试验方法其试验原理也不同。 一、粗粒组筛析法试验原理 对于粒径大于0.075mm的粗粒土，一般采用筛析法分析土的颗粒大小。筛 析法是采用不同孔径的分析筛，由上至下孔径自大到小叠一起，试验时，取质 量为m,的干土放入最上的筛里，通过筛析后。得到不同孔径筛上土质量m,进 而计算出粒组含量和累积含量。 二、细粒组筛析法试验原理 司笃克斯(Stocks)研究微小球体在水中下沉时，发现球体的运动近似满 足如下规律： 1.小球体在水中沉降的速率是恒定的： 2.小球体沉降速率大小与球体直径d平方成正比： 上述规律可用下式表示： v=G,-Gu)Puro8d (4-1) 1800n 式中：d一颗粒直径，mm: v一颗粒沉降速率，cm/s Pe一4C时水的密度，p,re=l.0g/cm': G一水温TC时水的比重： -17- This document is produced by trial version of Print2Flash.Visit www.print2flash.com for more information
