计算机绘图一AutoCAD 第四讲 CAD辅助工具 4.1 推断约束 【概念】 CAD默认为图形对象之间添加了约束。 A内中设量 间生白约南 全球达译 ☑组直) ◆☑相切) 个☑平秀促) 、-可44e) 3☑网Ce) 1☑4家cn =园阳等) 正☐和松国 打开推断约束后矩形多了约束符号 。 拖拽矩形的左下角的点有何区别
计算机绘图—AutoCAD 第四讲 CAD辅助工具 【概念】 CAD默认为图形对象之间添加了约束。 4.1 推断约束 • 打开推断约束后矩形多了约束符号 • 拖拽矩形的左下角的点有何区别

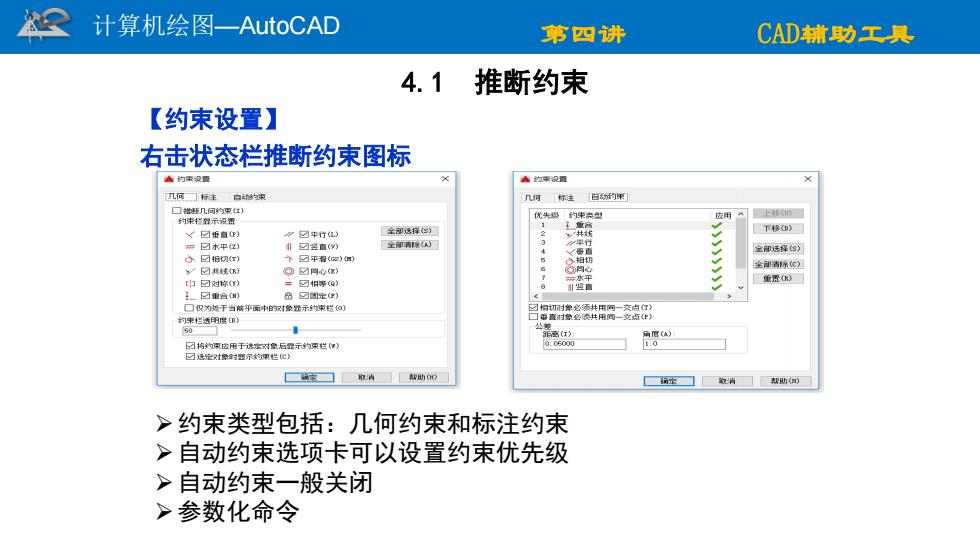

会计算机绘图一AutoCAD 第四讲 CAD辅助工具 4.1推断约束 【约束设置】 右击状态栏推断约束图标 A的宋设酒 墙均果设量 几何门标注白动约原 几何标注白的 题年几问约原（红】 约束栏程示设置 应用 上 X回垂直P】 必☑中行红) 全即进挥) 需回水平亿) 1☑竖直w) 金和南除对 小☑担切r】 个☑平湘@)) 金即清除(c) y☑线0) 5☑周心) 中回对称) =☑相等(0) 重置) 口仅为处于当前平面中的对象置示约束栏O) ☑扫切时常必须共用同一交点们) 口垂直对象必流共用间一交点》 60 公至 ☑将约原皮用于选本对象后要示约硬栏（加） 0.0500 ☑运定对单时应示约康栏（化》 >约束类型包括：几何约束和标注约束 >自动约束选项卡可以设置约束优先级 >自动约束一般关闭 >参数化命令
计算机绘图—AutoCAD 第四讲 CAD辅助工具 【约束设置】 右击状态栏推断约束图标 4.1 推断约束 ➢约束类型包括：几何约束和标注约束 ➢自动约束选项卡可以设置约束优先级 ➢自动约束一般关闭 ➢参数化命令
计算机绘图一AutoCAD 第四讲 CAD辅助工具 4.1推断约束 【相关命令】 参数化：给图形对象添加约束关系。在尺寸标注约束中添加公式和方程， 通过更改变量值来快速更改设计。 E(N) 修M 数P 【打开方式】 重合(C 垂直(P) 自动约束C (1)菜单：“参数(P)”下拉菜单 平行(A) 约束栏B) 相切① (2)功能区： 水平H) 标注约束(D】 参数化选项卡 竖直) 动态标注M 共线L) 品删除约宋L) 同心N) 网约束设置(S) 默认 插入 注释 参数化 视图管理 斯出 附加模块A360选应用 BIM 36 平滑(M 参数管理器M) 申对称S) d4 吟显示/隐藏 D 显示隐意 相等(E 凸固定（日 ∥X丽刻 吗全部显示 全部显示 口 自动 A月 线性 对齐 除参数 约束ò中= 网全部隐藏 全部隐意 约束管理器 几何 标注· 管理
计算机绘图—AutoCAD 第四讲 CAD辅助工具 【相关命令】 参数化：给图形对象添加约束关系。在尺寸标注约束中添加公式和方程， 通过更改变量值来快速更改设计。 4.1 推断约束 【打开方式】 （1）菜单：“参数（P）”下拉菜单 （2）功能区：参数化选项卡

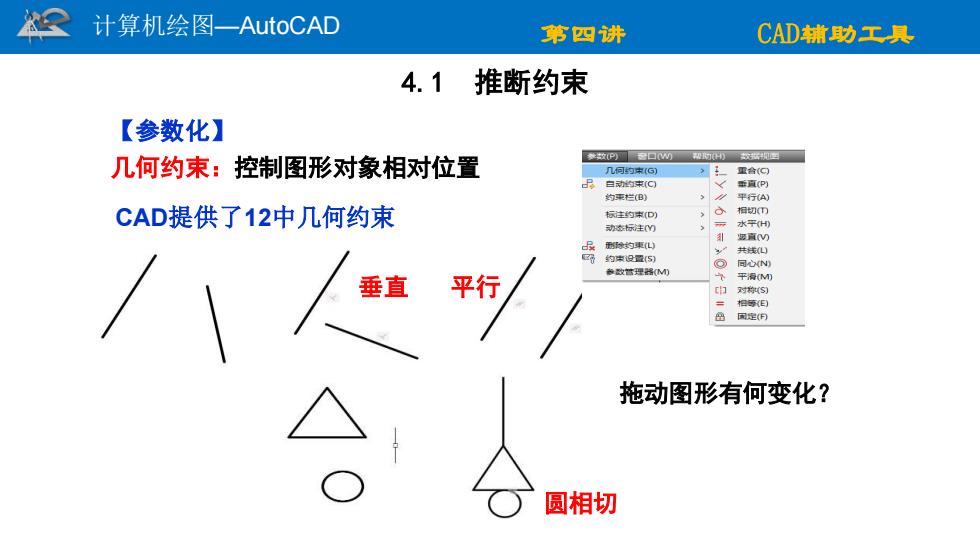

R 计算机绘图一AutoCAD 第四讲 CAD辅助工具 4.1推断约束 【参数化】 几何约束：控制图形对象相对位置 几何的味G 里合(Q 品自动的束(C 平减(P) 约束栏(B) 平行A) CAD提供了12中几何约束 标注约束(D】 d 稻切) 动标注们 水于H 题真VM 除约更(L) 共域口 的95] O 同ù(N 垂直 平行 平滑(M 对称S 相等(E) 出民定月 拖动图形有何变化？ 圆相切
计算机绘图—AutoCAD 第四讲 CAD辅助工具 【参数化】 几何约束：控制图形对象相对位置 4.1 推断约束 圆相切 CAD提供了12中几何约束 垂直 平行 拖动图形有何变化？

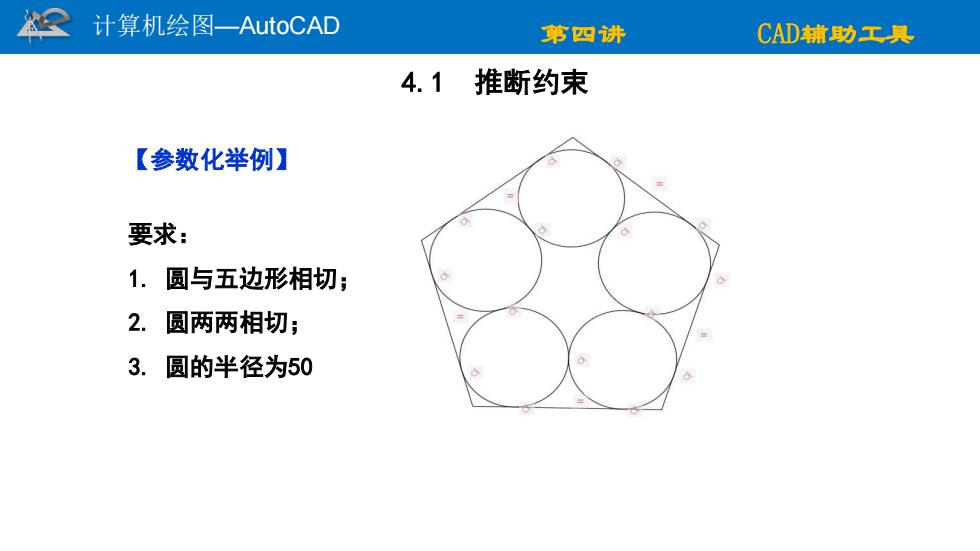

2 计算机绘图一AutoCAD 第四讲 CAD辅助工具 4.1推断约束 【参数化举例】 要求： 1.圆与五边形相切； 2.圆两两相切； 3.圆的半径为50
计算机绘图—AutoCAD 第四讲 CAD辅助工具 【参数化举例】 4.1 推断约束 要求： 1. 圆与五边形相切； 2. 圆两两相切； 3. 圆的半径为50
