§8.2桩和桩基的分类及质量检测 1桩的分类 1.1承载性状分类：根据桩土相互作用的特点，按桩侧阻力与桩端阻力的发挥程 度及各自对荷载的分担比例，桩基础分为端承桩和摩擦桩 1.1.1端承型桩 端承桩：极限承载力状态，桩顶荷载由桩端承受，桩侧阻力可忽略不计。 摩擦瑞承桩：极限承载力状态，桩顶荷载主要由瑞阳力承受，桩侧阳力属次要 L2摩擦型桩 竖向荷载作用下桩侧阻力与桩端阻力所分担荷载的比例 摩擦桩端承摩擦桩 摩擦桩：竖向极限荷载时，桩顶荷载大部分由桩侧阻力承担，桩端阻力可忽略。 端承摩擦桩：桩项极限荷载由桩侧阻力和桩端阻力共同承担，大部分由桩侧阻力 承担。 1.2按桩的使用功能分类(1)竖向抗压桩，以承受竖向荷载为主的桩： (2)竖向抗拔桩，以承受竖向上拔荷载为主的桩 (3)水平受荷桩，以承受水平荷载为主的桩： (4)复合受荷桩，所受的竖向、水平荷载均较大的桩 1.3按桩身材料分类 1.3.1混凝土桩 预制桩：工厂或工地预先将桩身制作好，待就位后用打入或射水法将桩送入土中 灌注桩：用机械或人工在现场开孔，就地浇筑混凝土而形成的桩 13.2钢桩：钢桩主要有钢管桩、H型钢桩和钢板桩 1.33木桩： 1.4按照成桩的方法和工艺 预制桩：将预制好的桩体用击打或振动的方法打入地下成桩： 桩基础可分为： 灌注桩：先成孔后浇筑混凝 静压桩：利用机械以强力将预制桩压入到设计位置。 15按桩对桩周土的挤压作用分 挤士桩：预制桩 粘性土 触变性 沉管灌注桩 无粘性土 部分挤土桩（小量挤土桩）：H型钢材 开口钢管桩 力学指标取原状土的 开口的预应力钢筋混凝土桩 非挤土桩：预钻孔的钢筋混凝土桩：钻（挖、冲孔）灌注桩 1.6按桩径大小分类 桩径大小，桩基础分为：(1)小桩(d≤250mm (2)中等直径桩(250mm<d<800mm): (3)大直径桩(d≥800mm) 工程中选用何种桩型，受地质条件、场地条件、承载力要求、施工设备、地 下水位和经济条件等方面的限制。 1.7承台与地面位置：高承台桩：低承台桩 2桩的质量控制 桩基础是隐蔽性工程，保证桩基础的工程质量对整个建筑结构的安全至关重要。 桩基检测分为成桩质量检测和桩基承载力检测： 质量的检测

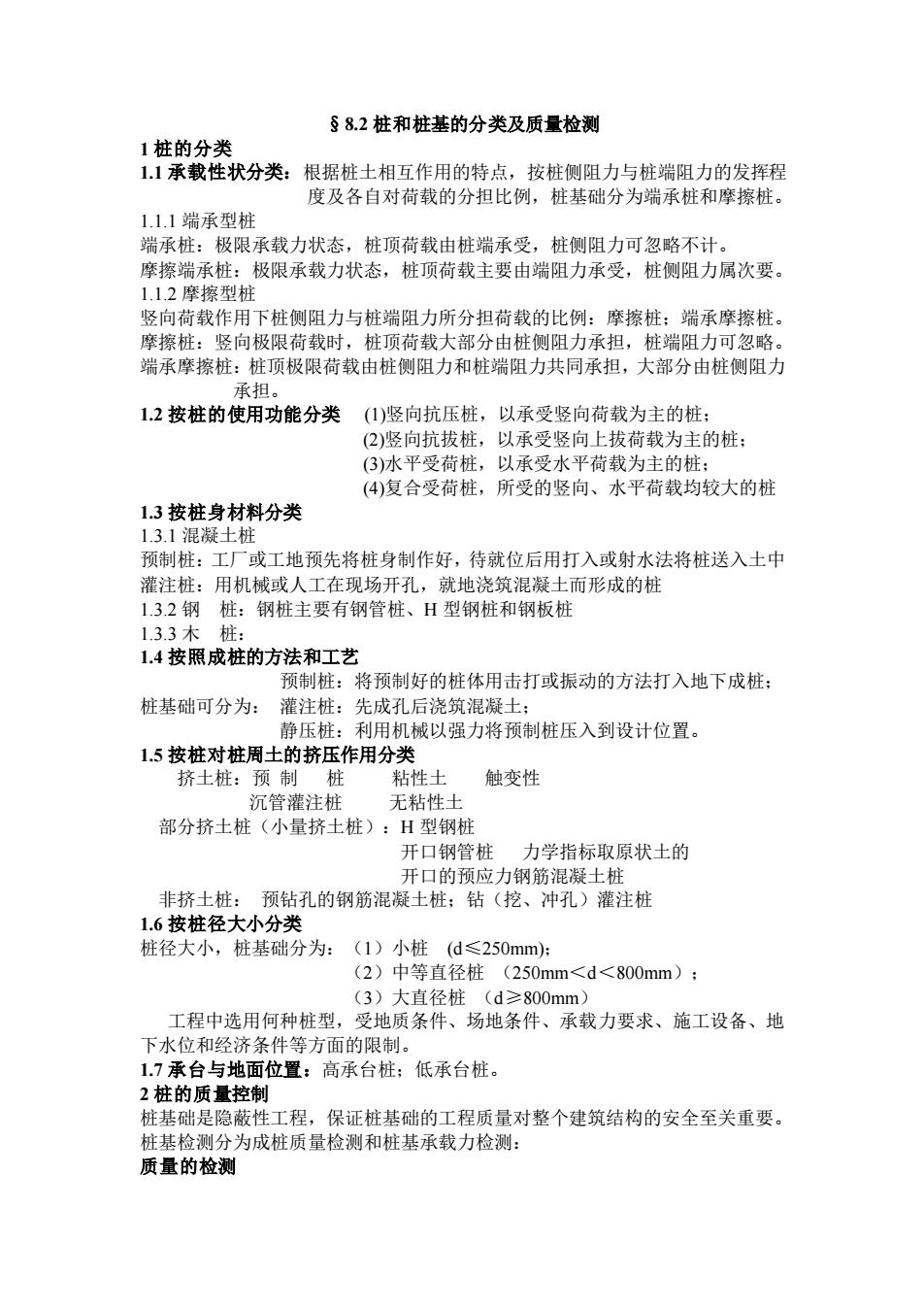

§8.2 桩和桩基的分类及质量检测 1 桩的分类 1.1 承载性状分类：根据桩土相互作用的特点，按桩侧阻力与桩端阻力的发挥程 度及各自对荷载的分担比例，桩基础分为端承桩和摩擦桩。 1.1.1 端承型桩 端承桩：极限承载力状态，桩顶荷载由桩端承受，桩侧阻力可忽略不计。 摩擦端承桩：极限承载力状态，桩顶荷载主要由端阻力承受，桩侧阻力属次要。 1.1.2 摩擦型桩 竖向荷载作用下桩侧阻力与桩端阻力所分担荷载的比例：摩擦桩；端承摩擦桩。 摩擦桩：竖向极限荷载时，桩顶荷载大部分由桩侧阻力承担，桩端阻力可忽略。 端承摩擦桩：桩顶极限荷载由桩侧阻力和桩端阻力共同承担，大部分由桩侧阻力 承担。 1.2 按桩的使用功能分类 (1)竖向抗压桩，以承受竖向荷载为主的桩； (2)竖向抗拔桩，以承受竖向上拔荷载为主的桩； (3)水平受荷桩，以承受水平荷载为主的桩； (4)复合受荷桩，所受的竖向、水平荷载均较大的桩 1.3 按桩身材料分类 1.3.1 混凝土桩 预制桩：工厂或工地预先将桩身制作好，待就位后用打入或射水法将桩送入土中 灌注桩：用机械或人工在现场开孔，就地浇筑混凝土而形成的桩 1.3.2 钢 桩：钢桩主要有钢管桩、H 型钢桩和钢板桩 1.3.3 木 桩： 1.4 按照成桩的方法和工艺 预制桩：将预制好的桩体用击打或振动的方法打入地下成桩； 桩基础可分为： 灌注桩：先成孔后浇筑混凝土； 静压桩：利用机械以强力将预制桩压入到设计位置。 1.5 按桩对桩周土的挤压作用分类 挤土桩：预 制 桩 粘性土 触变性 沉管灌注桩 无粘性土 部分挤土桩（小量挤土桩）：H 型钢桩 开口钢管桩 力学指标取原状土的 开口的预应力钢筋混凝土桩 非挤土桩： 预钻孔的钢筋混凝土桩；钻（挖、冲孔）灌注桩 1.6 按桩径大小分类 桩径大小，桩基础分为：（1）小桩 (d≤250mm)； （2）中等直径桩 （250mm＜d＜800mm）； （3）大直径桩 （d≥800mm） 工程中选用何种桩型，受地质条件、场地条件、承载力要求、施工设备、地 下水位和经济条件等方面的限制。 1.7 承台与地面位置：高承台桩；低承台桩。 2 桩的质量控制 桩基础是隐蔽性工程，保证桩基础的工程质量对整个建筑结构的安全至关重要。 桩基检测分为成桩质量检测和桩基承载力检测： 质量的检测
2.1开挖检查：只限于对所暴露的桩身进行观察检查。 22抽芯法： 在注柱身内钻孔直径10050m空 。取混凝十村洋进行观密 和单轴抗压试验 解混凝土有无离机 桩底沉渣和夹泥等现 象。有条件时也可采用钻孔电视直接观察孔壁孔底质量。 2.3声波检测法：预先在桩中埋入3~4根金属管，利用超声波在不同强度的混凝 土传播速度变化来检测桩身质量。试验时在其中一根管内放入发射器，而在其它 管中放入接收器，通过测读并记录不同深度处声波的传递时间来分析桩身质量 24动测法：锤击激振、机械阻抗 由效应 对干等截面 质地较均匀的预 制桩测试效果较可靠：对于灌注桩的动测检验，己有相当多的实践经验，具有 一定的可靠性。 测试桩基承载能力方法：a静载试验 b.高（大）应变动测法
2.1 开挖检查：只限于对所暴露的桩身进行观察检查。 2.2 抽芯法：在灌注桩桩身内钻孔（直径 100～150mm），取混凝土芯样进行观察 和单轴抗压试验，了解混凝土有无离析、空洞、桩底沉渣和夹泥等现 象。有条件时也可采用钻孔电视直接观察孔壁孔底质量。 2.3 声波检测法：预先在桩中埋入 3～4 根金属管，利用超声波在不同强度的混凝 土传播速度变化来检测桩身质量。试验时在其中一根管内放入发射器，而在其它 管中放入接收器，通过测读并记录不同深度处声波的传递时间来分析桩身质量。 2.4 动测法：锤击激振、机械阻抗、水电效应等。对于等截面、质地较均匀的预 制桩测试效果较可靠；对于灌注桩的动测检验，已有相当多的实践经验，具有 一定的可靠性。 测试桩基承载能力方法：a.静载试验 b.高（大）应变动测法
