信号数字化：模数转换器 (Signal digitalization:converter) 数据采集的目的是获得有效的能被计算机处理的数据。计 算机数字信号处理中的数据采集，就实时性、复杂性、目 的性、自动化及数据量的庞大等各个方面，都大大不同于 传统的医学统计里的数据采集。 数据采集功能是将通过放大器放大到足够大的模拟电信号 变换成能为计算机识别的数字电信号
信号数字化:模数转换器 (Signal digitalization：converter) 数据采集的目的是获得有效的能被计算机处理的数据。计 算机数字信号处理中的数据采集，就实时性、复杂性、目 的性、自动化及数据量的庞大等各个方面，都大大不同于 传统的医学统计里的数据采集。 数据采集功能是将通过放大器放大到足够大的模拟电信号 变换成能为计算机识别的数字电信号
模数转换(Analog-digital conversion (1)概念：把模拟量转换成数字量的过程叫模数转换。其核 心器件(Device)是ADC(Analog-digital conversion)芯片(Chip) 叫模数转换器。 现在的多媒体计算机的声卡和显卡，数码相机、扫描仪以及 CT机等都会有这种器件。一般，将AD芯片及辅助器件作成能 插在计算机主机的扩展槽中的一块电路板叫AD板或AD卡（AD board or AD card)。它在计算机的控制下完成对模拟信号的 离散化和数量化任务。计算机（通过软件）将数字化的信号 读入内存（一点一点地读)，然后完成处理和外存任务。 (2)作用：模数转换器是医学信号处理系统的模拟部分与数 字部分之间的桥梁
模数转换(Analog-digital conversion) （1）概念：把模拟量转换成数字量的过程叫模数转换。其核 心器件(Device)是ADC(Analog-digital conversion)芯片(Chip) 叫模数转换器。 现在的多媒体计算机的声卡和显卡，数码相机、扫描仪以及 CT机等都会有这种器件。一般，将AD芯片及辅助器件作成能 插在计算机主机的扩展槽中的一块电路板叫AD板或AD卡（AD board or AD card）。它在计算机的控制下完成对模拟信号的 离散化和数量化任务。计算机（通过软件）将数字化的信号 读入内存（一点一点地读），然后完成处理和外存任务。 （2）作用：模数转换器是医学信号处理系统的模拟部分与数 字部分之间的桥梁

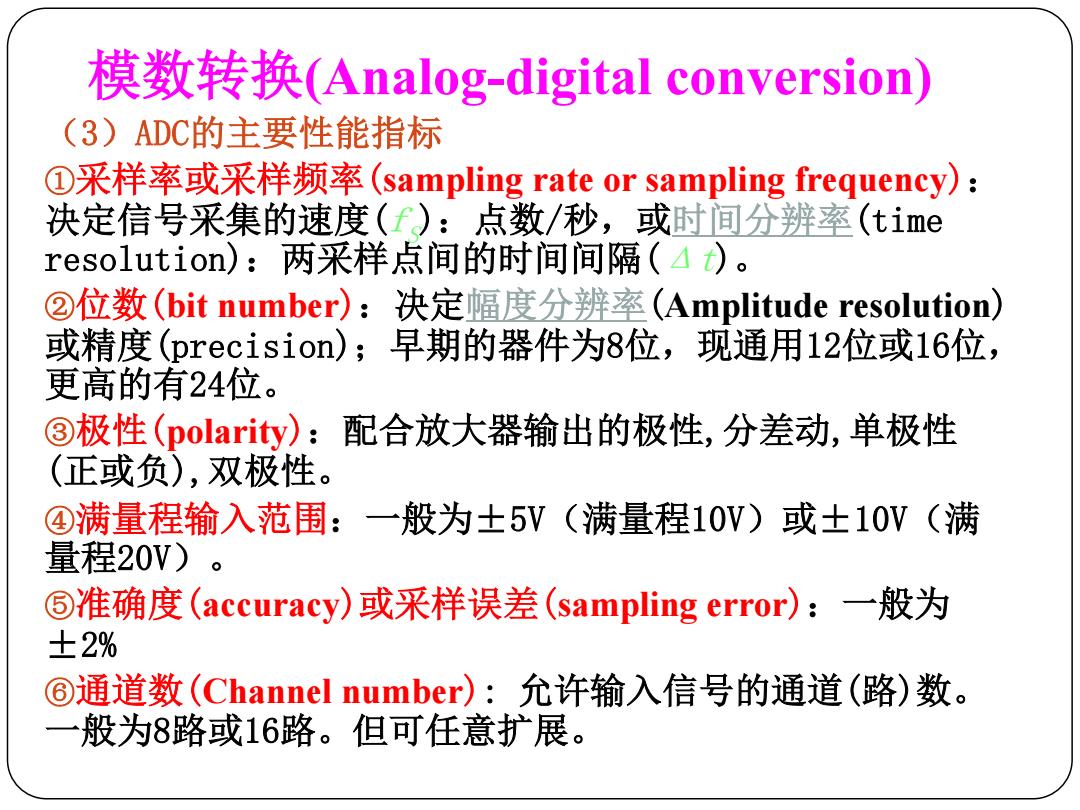

模数转换(Analog-digital conversion) (3)ADC的主要性能指标 ①采样率或采样频率(sampling rate or sampling frequency): 决定信号采集的速度(f):点数/秒，或时间分辨率(time resolution):两采样点间的时间间隔(A)。 ②位数(bit number)：决定幅度分辨率(Amplitude resolution) 或精度(precision)；早期的器件为8位，现通用12位或16位， 更高的有24位。 ③极性(polarity):配合放大器输出的极性，分差动，单极性 (正或负)，双极性 ④满量程输入范围：一般为士5V(满量程10V)或士10V(满 量程20V) ⑤准确度(accuracy)或采样误差(sampling error):一般为 士2% ⑥通道数(Channel number):允许输入信号的通道（路）数。 般为8路或16路。但可任意扩展
模数转换(Analog-digital conversion) （3）ADC的主要性能指标 ①采样率或采样频率(sampling rate or sampling frequency)： 决定信号采集的速度(fS )：点数/秒，或时间分辨率(time resolution)：两采样点间的时间间隔(Δt)。 ②位数(bit number)：决定幅度分辨率(Amplitude resolution) 或精度(precision)；早期的器件为8位，现通用12位或16位， 更高的有24位。 ③极性(polarity)：配合放大器输出的极性,分差动,单极性 (正或负),双极性。 ④满量程输入范围：一般为±5V（满量程10V）或±10V（满 量程20V）。 ⑤准确度(accuracy)或采样误差(sampling error)：一般为 ±2% ⑥通道数(Channel number): 允许输入信号的通道(路)数。 一般为8路或16路。但可任意扩展
时间分辨率和幅度分辨率 (1)时间分辨率 由两采样点间所需的时间间隔(Interval)决定。 其倒数叫采样率或采样频率() 采样率越高越能反映信号的细节，但单位时间的数据量（以字 节(byte)计)越大。其上限受器件性能的限制，不可能无限大。 一般医学信号处理目的所用的器件，上限为几十千赫兹到几百 千赫兹(10-100kHz),对应的时间分辨率△t为0.1mS-10μS
时间分辨率和幅度分辨率 (1) 时间分辨率 由两采样点间所需的时间间隔(Interval)决定。 其倒数叫采样率或采样频率(f s )。 采样率越高越能反映信号的细节，但单位时间的数据量(以字 节(byte)计)越大。其上限受器件性能的限制,不可能无限大。 一般医学信号处理目的所用的器件,上限为几十千赫兹到几百 千赫兹(10-100kHz),对应的时间分辨率Δt为0.1mS-10μS

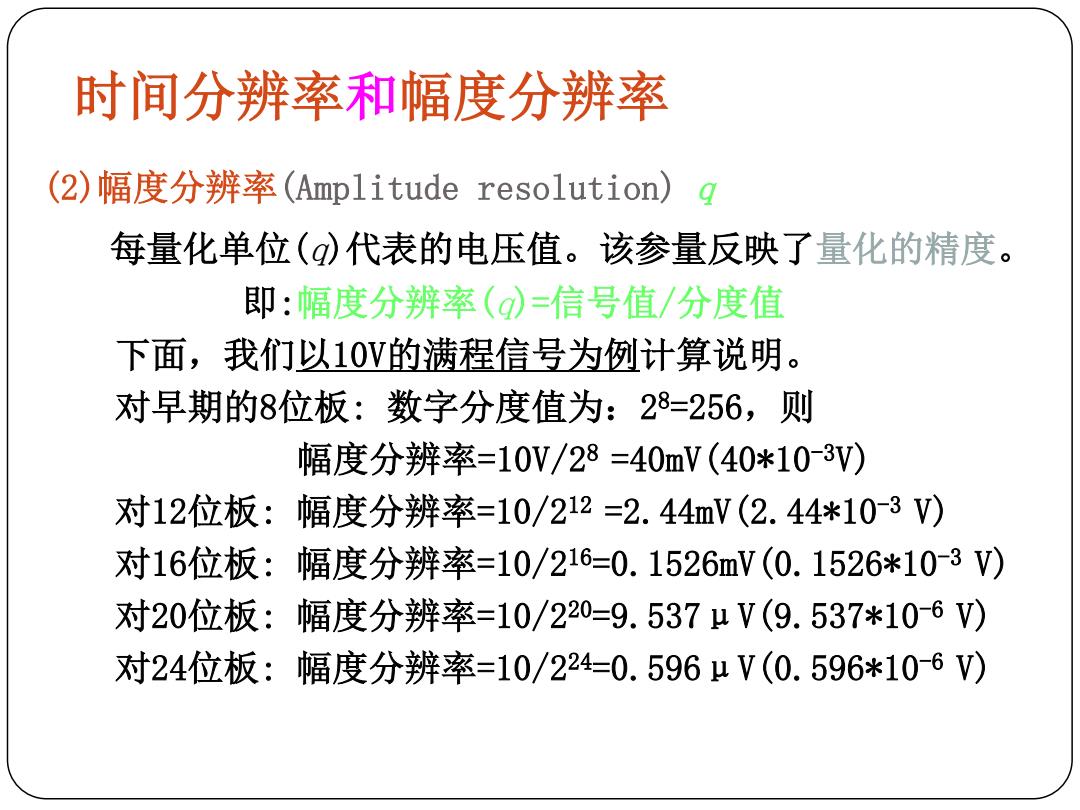

时间分辨率和幅度分辨率 (2)幅度分辨率(Amplitude resolution) 每量化单位()代表的电压值。该参量反映了量化的精度。 即：幅度分辨率()=信号值/分度值 下面，我们以10V的满程信号为例计算说明。 对早期的8位板：数字分度值为：28=256，则 幅度分辨率=10V/28=40mV(40*103V) 对12位板：幅度分辨率=10/212=2.44nV(2.44*10-3V) 对16位板：幅度分辨率=10/216=0.1526mV(0.1526*10-3V) 对20位板：幅度分辨率=10/220=9.537μV(9.537*106V) 对24位板：幅度分辨率=10/224=0.596μV(0.596*10-6V)
时间分辨率和幅度分辨率 (2)幅度分辨率(Amplitude resolution) q 每量化单位(q)代表的电压值。该参量反映了量化的精度。 即:幅度分辨率(q)=信号值/分度值 下面，我们以10V的满程信号为例计算说明。 对早期的8位板: 数字分度值为：28=256，则 幅度分辨率=10V/28 =40mV(40*10-3V) 对12位板: 幅度分辨率=10/212 =2.44mV(2.44*10-3 V) 对16位板: 幅度分辨率=10/216=0.1526mV(0.1526*10-3 V) 对20位板: 幅度分辨率=10/220=9.537μV(9.537*10-6 V) 对24位板: 幅度分辨率=10/224=0.596μV(0.596*10-6 V)
