第8章O0设计 (1) ●静态：类图，用例图，包图 ●动态：顺序图，协作图，状态图，活动图 ●实现与部署：组件图，配置图（静态）
第8章 OO设计（1） ⚫ 静态：类图，用例图，包图 ⚫ 动态：顺序图，协作图，状态图，活动图 ⚫ 实现与部署：组件图，配置图（静态）
分析面临的主要问题 ●OOA与OOD的界限 ●对问题域和系统责任的理解 ●人与人之间的交流 ●需求的不断变化 ●软件复用的要求
分析面临的主要问题 ⚫ OOA与OOD的界限 ⚫ 对问题域和系统责任的理解 ⚫ 人与人之间的交流 ⚫ 需求的不断变化 ⚫ 软件复用的要求

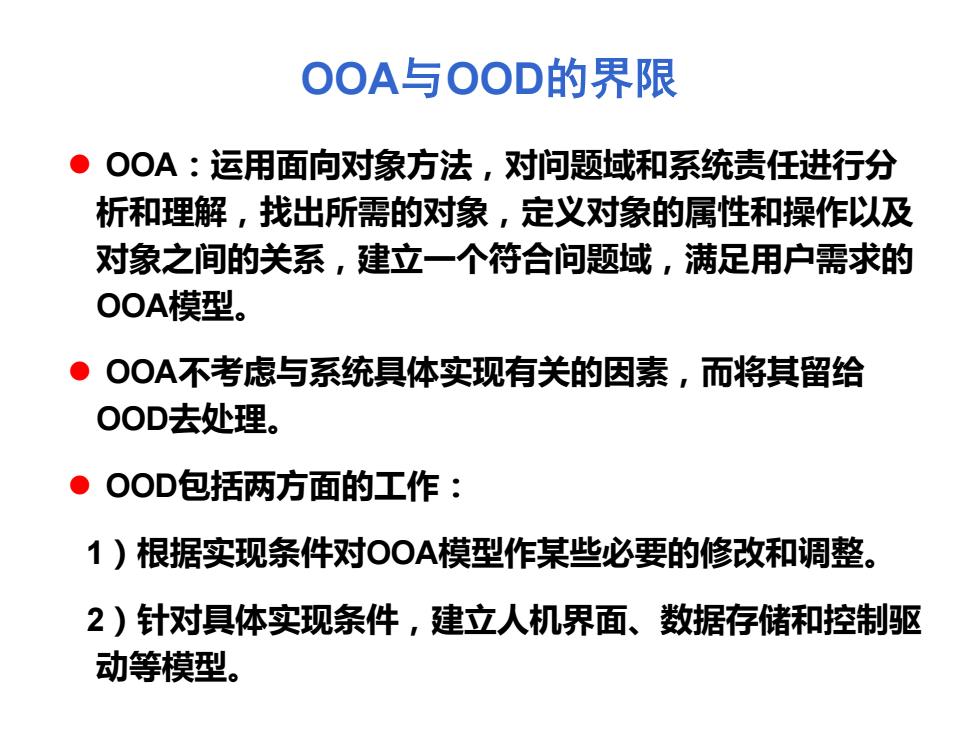

OOA与OOD的界限 ●OOA:运用面向对象方法，对问题域和系统责任进行分 析和理解，找出所需的对象，定义对象的属性和操作以及 对象之间的关系，建立一个符合问题域，满足用户需求的 OOA模型。 ●OOA不考虑与系统具体实现有关的因素，而将其留给 OOD去处理。 OOD包括两方面的工作： 1)根据实现条件对OOA模型作某些必要的修改和调整。 2)针对具体实现条件，建立人机界面、数据存储和控制驱 动等模型
OOA与OOD的界限 ⚫ OOA：运用面向对象方法，对问题域和系统责任进行分 析和理解，找出所需的对象，定义对象的属性和操作以及 对象之间的关系，建立一个符合问题域，满足用户需求的 OOA模型。 ⚫ OOA不考虑与系统具体实现有关的因素，而将其留给 OOD去处理。 ⚫ OOD包括两方面的工作： 1）根据实现条件对OOA模型作某些必要的修改和调整。 2）针对具体实现条件，建立人机界面、数据存储和控制驱 动等模型
问题域和系统责任 ·软件分析人员必须尽快了解和明确： 1)问题域：被开发系统的应用领域，现实世界中，要求 系统处理的业务范围。 2)系统责任：所开发的系统应该具备的功能。 ●问题域不等于系统责任，它们有很多重合部分。 系统责任 金融业务 【办公管理 个人储蓄代发工资 1数据备份1 、收费业务贷款业务一 -2
⚫ 软件分析人员必须尽快了解和明确： 1）问题域：被开发系统的应用领域，现实世界中， 要求 系统处理的业务范围。 2）系统责任：所开发的系统应该具备的功能。 ⚫ 问题域不等于系统责任，它们有很多重合部分。 金融业务 个人储蓄 代发工资 收费业务 贷款业务 办公管理 数据备份 系统责任 问题域 问题域和系统责任
需求的不断变化 ●“需求变化是绝对的”。 ·最容易变化的是系统功能。 ·在面向对象方法中，最容易变化的成分是 对象中的操作，其次是对象间的交互与协 作，第三是对象的属性。 ●隐蔽内部操作，抽取高层类，可以使系统 稳定且易于应对需求变化
需求的不断变化 ⚫“需求变化是绝对的” 。 ⚫最容易变化的是系统功能。 ⚫在面向对象方法中，最容易变化的成分是 对象中的操作，其次是对象间的交互与协 作，第三是对象的属性。 ⚫隐蔽内部操作，抽取高层类，可以使系统 稳定且易于应对需求变化
