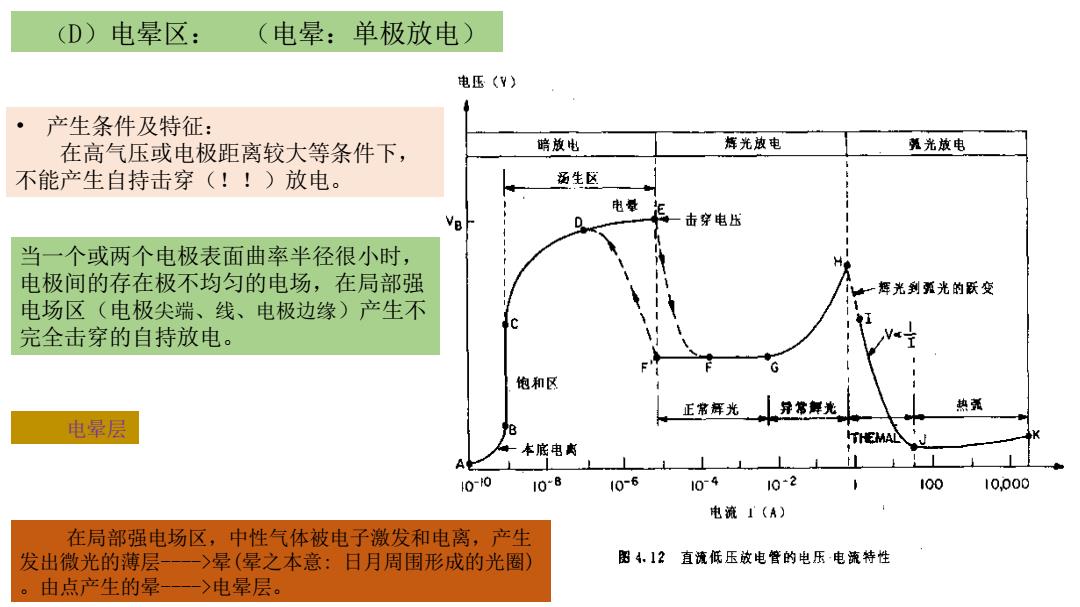

(D) 电晕区： (电晕：单极放电) 电压(Y) 产生条件及特征： 在高气压或电极距离较大等条件下， 暗放比 舞光放电 莫光放电 不能产生自持击穿(！！)放电。 汤生区 电量 VB 击穿电出 当一个或两个电极表面曲率半径很小时， H 电极间的存在极不均匀的电场，在局部强 1一辉光到到光的跃变 电场区（电极尖端、线、电极边缘）产生不 完全击穿的自持放电。 G 饱和区 正常舞光 异常解光 热美 电晕层 THEMAL 本底电肉 A 100 10*6 106 104 10*2 100 10,000 电流I(A) 在局部强电场区，中性气体被电子激发和电离，产生 发出微光的薄层 一>晕（晕之本意：日月周围形成的光圈） 图4.12直流低压放电管的电压电流特性 。 由点产生的晕—一>电晕层
（D）电晕区： （电晕：单极放电） • 产生条件及特征： 在高气压或电极距离较大等条件下， 不能产生自持击穿（！！）放电。 当一个或两个电极表面曲率半径很小时， 电极间的存在极不均匀的电场，在局部强 电场区（电极尖端、线、电极边缘）产生不 完全击穿的自持放电。 电晕层 在局部强电场区，中性气体被电子激发和电离，产生 发出微光的薄层---->晕(晕之本意: 日月周围形成的光圈) 。由点产生的晕---->电晕层
电晕外区 电晕层以外的区域，电场强度小，不能引起激发和 电离，时不发光的暗区，称为电晕外区。若电晕电流比较 高，电晕发出眼睛可见的辉光。 2)典型放电位形 E 电场径向分布： 2πln(-)r (内半径处场强最大) 问题]电晕空间电荷对电场的影响？
电晕外区 电晕层以外的区域，电场强度小，不能引起激发和 电离，时不发光的暗区，称为电晕外区。若电晕电流比较 高，电晕发出眼睛可见的辉光。 (2)典型放电位形 r a b U E 2 ln( ) 0 电场径向分布： ----（内半径处场强最大） [问题]电晕空间电荷对电场的影响？

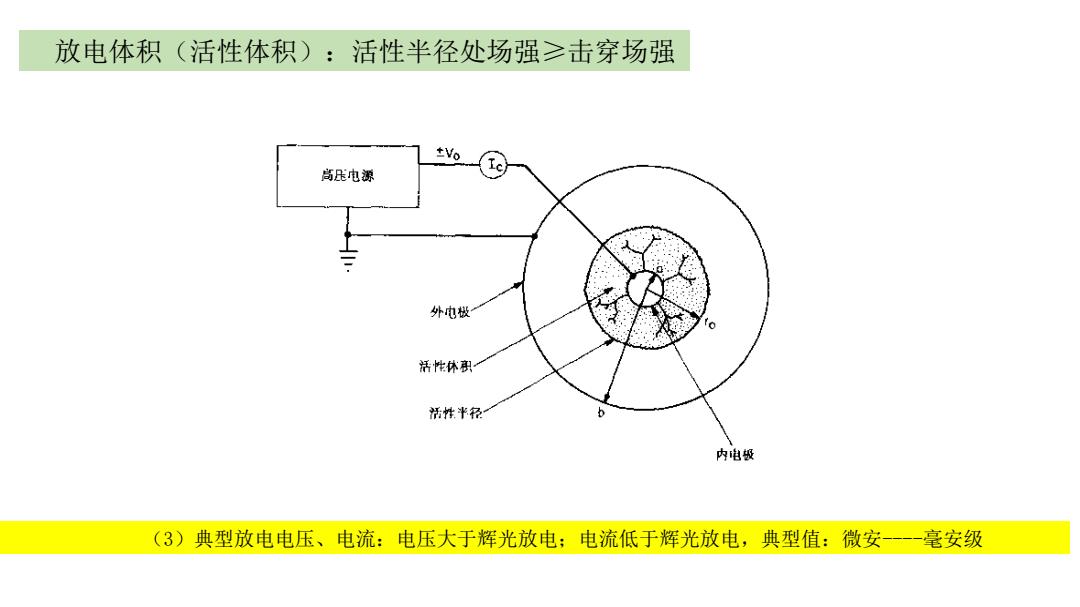

放电体积（活性体积）：活性半径处场强≥击穿场强 tVo 尚压电源 外电极 活性休积 活性半轻 内电极 (3)典型放电电压、电流：电压大于辉光放电：电流低于辉光放电，典型值：微安-一一一毫安级
放电体积（活性体积）：活性半径处场强≥击穿场强 （3）典型放电电压、电流：电压大于辉光放电；电流低于辉光放电，典型值：微安----毫安级

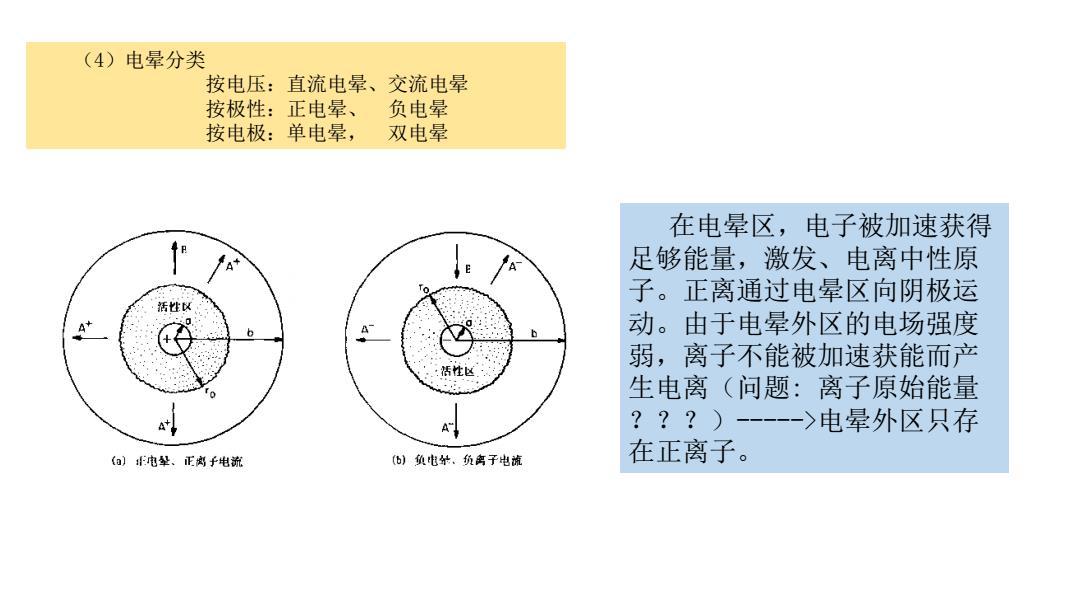

(4)电晕分类 按电压：直流电晕、 交流电晕 按极性：正电晕、 负电晕 按电极：单电晕， 双电晕 在电晕区，电子被加速获得 足够能量，激发、电离中性原 子。正离通过电晕区向阴极运 活性以 动。由于电晕外区的电场强度 弱，离子不能被加速获能而产 括性 生电离（问题：离子原始能量 ??？)--->电晕外区只存 (a)F电坐、正离子地流 (6)负电、负离子电流 在正离子
（4）电晕分类 按电压：直流电晕、交流电晕 按极性：正电晕、 负电晕 按电极：单电晕， 双电晕 在电晕区，电子被加速获得 足够能量，激发、电离中性原 子。正离通过电晕区向阴极运 动。由于电晕外区的电场强度 弱，离子不能被加速获能而产 生电离（问题: 离子原始能量 ？？？）----->电晕外区只存 在正离子

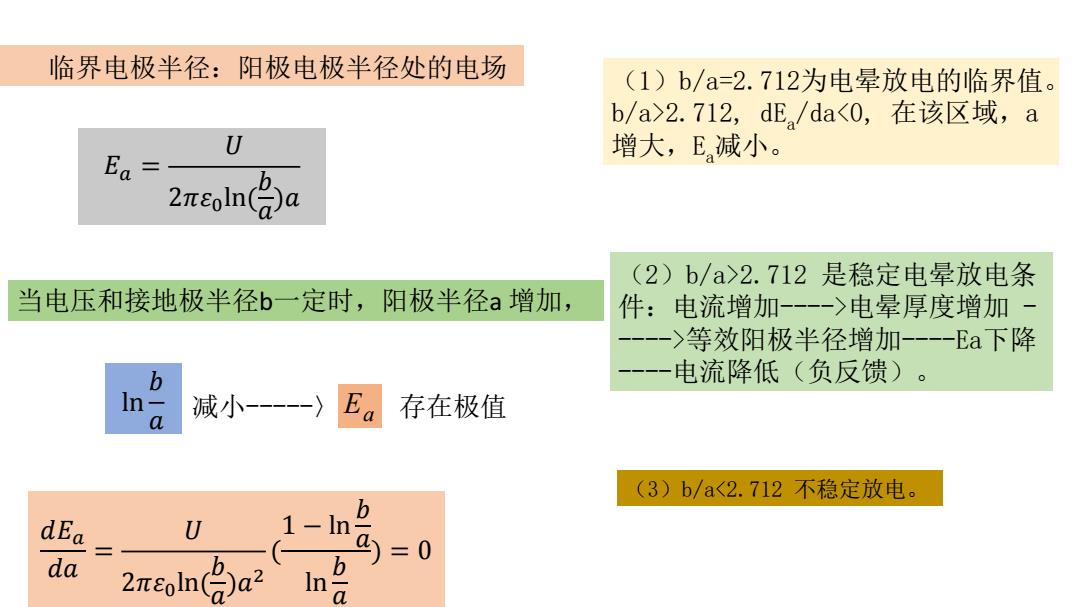

临界电极半径：阳极电极半径处的电场 (1)b/a=2.712为电晕放电的临界值。 b/a>2.712,dE/da<0,在该区域，a U 增大，E减小。 Ea= 2 o(哈a (2)b/a>2.712是稳定电晕放电条 当电压和接地极半径b一定时，阳极半径a增加， 件：电流增加--->电晕厚度增加 -->等效阳极半径增加--Ea下降 b 电流降低（负反馈） In 减小---〉 Ea 存在极值 a (3)b/a<2.712不稳定放电。 b dEa 1-In 1=0 da 2πcolh()a2
临界电极半径：阳极电极半径处的电场 𝐸𝑎 = 𝑈 2𝜋𝜀0ln( 𝑏 𝑎 )𝑎 当电压和接地极半径b一定时，阳极半径a 增加， ln 𝑏 𝑎 减小-----〉 Ea 存在极值 𝑑𝐸𝑎 𝑑𝑎 = 𝑈 2𝜋𝜀0ln( 𝑏 𝑎 )𝑎 2 ( 1 − ln 𝑏 𝑎 ln 𝑏 𝑎 ) = 0 （1）b/a=2.712为电晕放电的临界值。 b/a>2.712, dE a /da<0, 在该区域，a 增大，E a减小。 （2）b/a>2.712 是稳定电晕放电条 件：电流增加---->电晕厚度增加 - ---->等效阳极半径增加----Ea下降 ----电流降低（负反馈）。 （3）b/a<2.712 不稳定放电
