1-1-3 两组分理想溶液的气液相图 常用：恒P下，t-y)或x-y 一、温度一组分图t-x(y)图
16 1-1-3 两组分理想溶液的气液相图 常用：恒P下，t - x(y) 或 x - y 一、温度—组分图t - x(y)图
120 气相 t-y饱和蒸气线 。一！ 气一液 t-x饱和液体线 液相 70 0 x(y) 1.0 图1-1苯一甲苯混合溶液的图
17 0 1.0 70 120 x(y) 气 相 气—液 液 相 t-y 饱和蒸气线 t-x 饱和液体线 温度t,°C 图1-1 苯－甲苯混合溶液的图

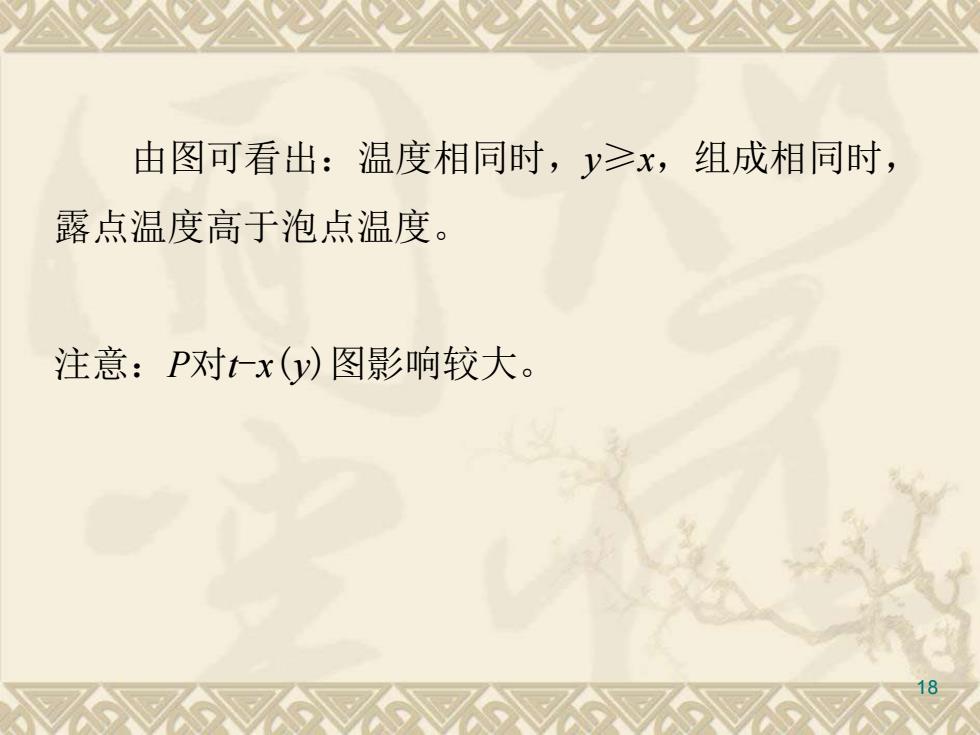

由图可看出：温度相同时，y≥x,组成相同时， 露点温度高于泡点温度。 注意：P对tx(y)图影响较大
18 由图可看出：温度相同时，y≥x，组成相同时， 露点温度高于泡点温度。 注意：P对t-x(y)图影响较大
1.0 二、x-y图 0.8 y≥x 0.6 P对x-y图影响较小。 0.4 0.2 0.2 0.40.6 0.8 1.0 图1-2苯-甲苯混合液的x-y图 9
19 二、x - y图 y x P对x - y图影响较小
1-1-4 两组分非理想溶液的气液相图 恒沸组成： 正偏差溶液：两组分分压以及总压均大于拉乌尔定 律的计算值，图中有最高点。 负偏差溶液：两组分分压以及总压均小于拉乌尔定 律的计算值，图中有最低点。 恒沸组成与压强有关
20 1-1-4 两组分非理想溶液的气液相图 恒沸组成: 正偏差溶液：两组分分压以及总压均大于拉乌尔定 律的计算值，图中有最高点。 负偏差溶液：两组分分压以及总压均小于拉乌尔定 律的计算值，图中有最低点。 恒沸组成与压强有关
