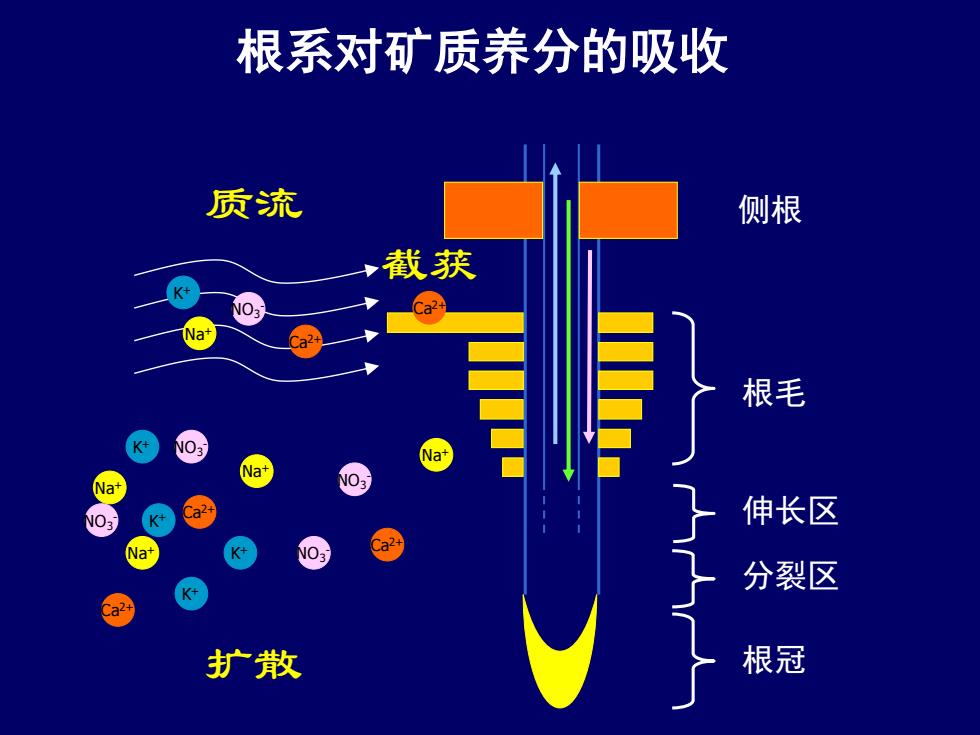

根系对矿质养分的吸收 质流 侧根 ,截获 K Ca2+ Na 4 根毛 Na 伸长区 分裂区 -a2 扩散 根冠
侧根 根毛 伸长区 分裂区 根冠 K + Na+ NO3 - Ca2+ K + Na+ NO3 - Ca2+ K + Na+ NO3 - Ca2+ K + Na+ NO3 - Ca2+ K + Na+ NO3 - Ca2+ 质流 扩散 截获 根系对矿质养分的吸收

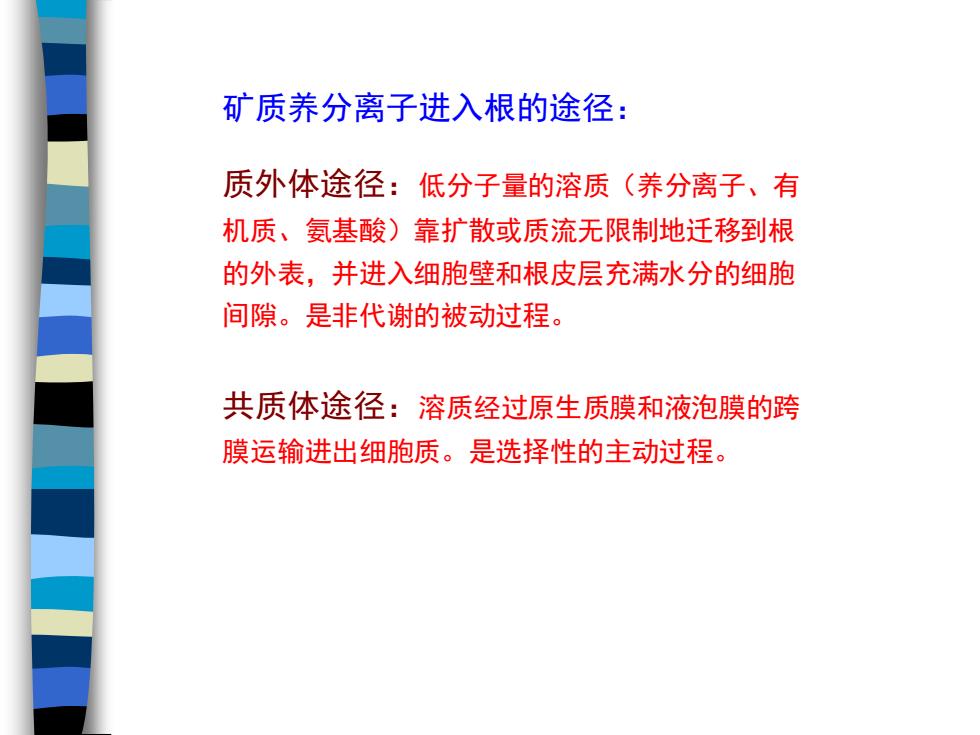

矿质养分离子进入根的途径： 质外体途径：低分子量的溶质（养分离子、有 机质、氨基酸)靠扩散或质流无限制地迁移到根 的外表，并进入细胞壁和根皮层充满水分的细胞 间隙。是非代谢的被动过程。 共质体途径：溶质经过原生质膜和液泡膜的跨 膜运输进出细胞质。是选择性的主动过程
矿质养分离子进入根的途径： 质外体途径：低分子量的溶质（养分离子、有 机质、氨基酸）靠扩散或质流无限制地迁移到根 的外表，并进入细胞壁和根皮层充满水分的细胞 间隙。是非代谢的被动过程。 共质体途径：溶质经过原生质膜和液泡膜的跨 膜运输进出细胞质。是选择性的主动过程

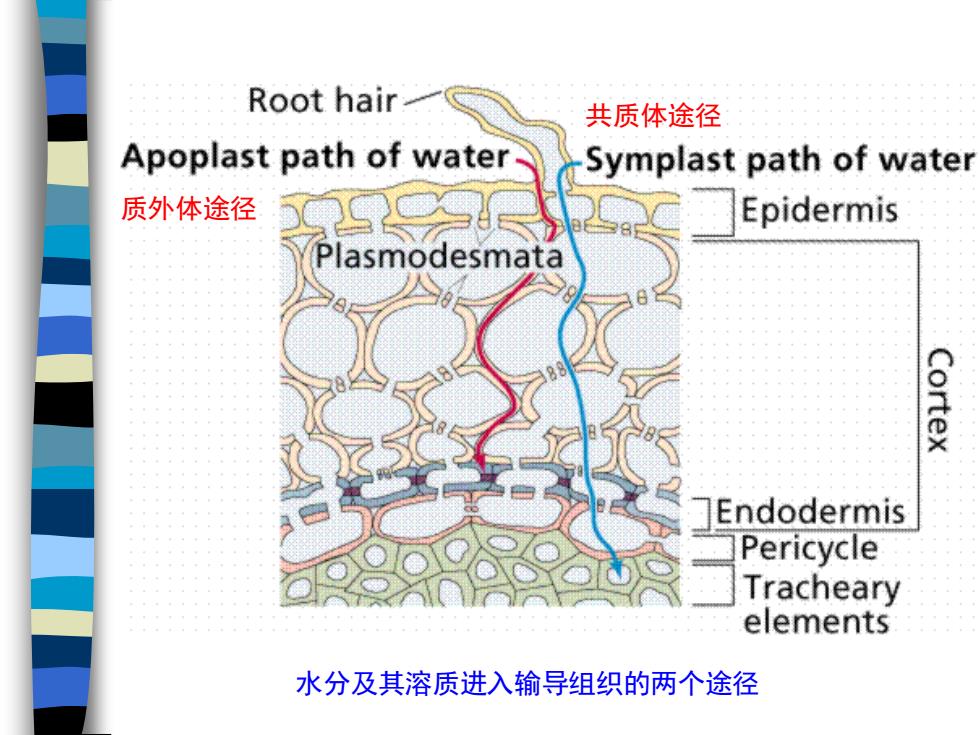

Root hair 共质体途径 Apoplast path of water Symplast path of water 质外体途径 Epidermis Plasmodesmata Cortex Endodermis Pericycle Tracheary elements 水分及其溶质进入输导组织的两个途径
水分及其溶质进入输导组织的两个途径 质外体途径 共质体途径

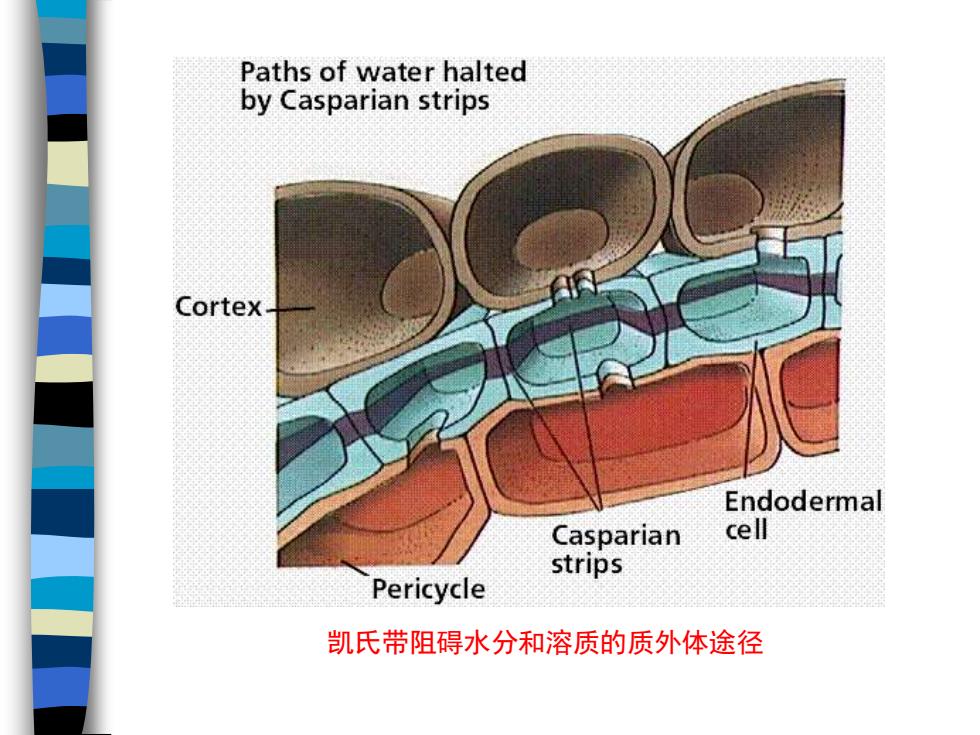

Paths of water halted by Casparian strips Cortex Endodermal Casparian cell strips Pericycle 凯氏带阻碍水分和溶质的质外体途径
凯氏带阻碍水分和溶质的质外体途径

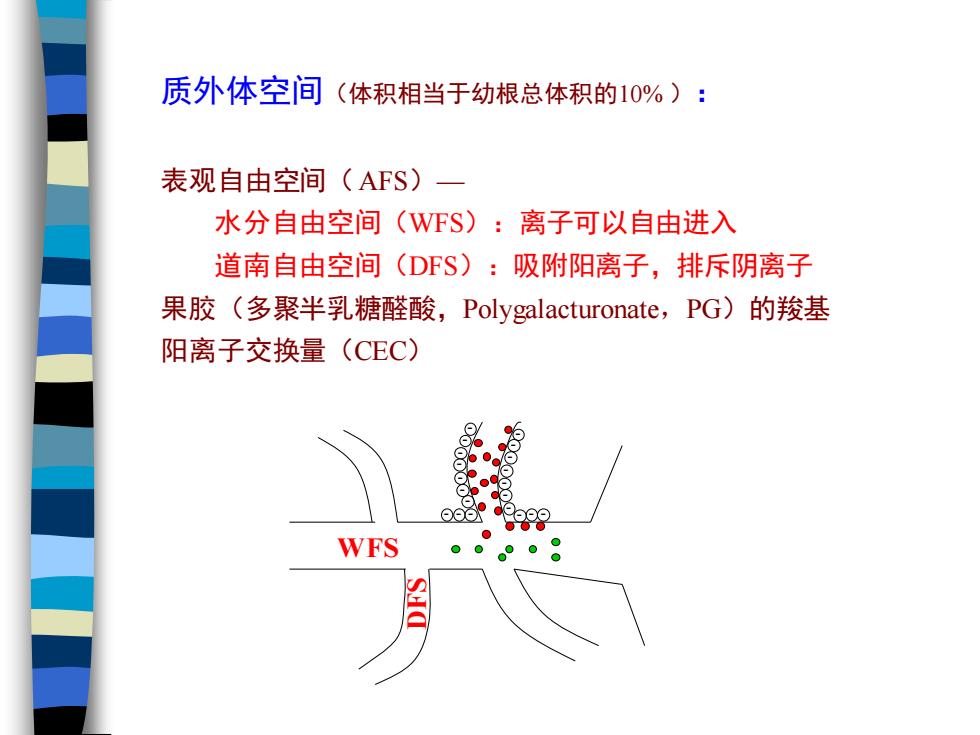

质外体空间（体积相当于幼根总体积的10%）： 表观自由空间(AFS)一 水分自由空间(WFS)：离子可以自由进入 道南自由空间(DFS):吸附阳离子，排斥阴离子 果胶（多聚半乳糖醛酸，Polygalacturonate,PG)的羧基 阳离子交换量(CEC) WFS
质外体空间（体积相当于幼根总体积的10% ）： 表观自由空间（AFS）— 水分自由空间（WFS）：离子可以自由进入 道南自由空间（DFS）：吸附阳离子，排斥阴离子 果胶（多聚半乳糖醛酸，Polygalacturonate，PG）的羧基 阳离子交换量（CEC） - - - - - - - - - - - - - - - - - - - - WFS DFS
