中国钟学我术大草 信息网倍与协议 VERIITY OF SCIENCE AND TECHNOLOOY O年C框NA ATM: 网络 Data Data 1 AAL AAL ATM Switch ATM Switch ATM ATM ATM ATM PHY PHY PHY PHY L...t ←一 End system一← Network →←-End system→
信息网络与协议 ATM：网络 AAL ATM Data Data AAL ATM PHY PHY ATM PHY ATM PHY … End system Network End system ATM Switch ATM Switch

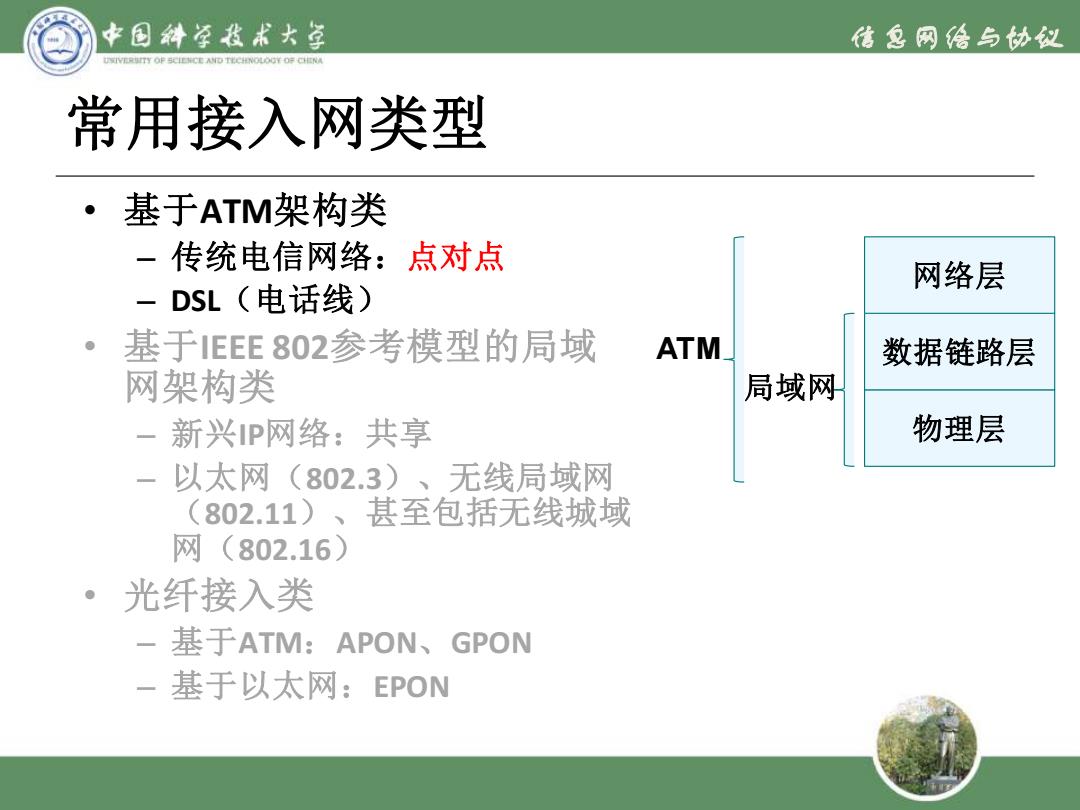

中国钟学我术大草 信息网给与协议 UKIVERIITY OF SCIENCE AND TECHNOLOOY OF CHINA 常用接入网类型 。 基于ATM架构类 -传统电信网络：点对点 网络层 -DSL(电话线) 基于IEEE802参考模型的局域 ATM 数据链路层 网架构类 局域网 新兴IP网络：共享 物理层 以太网(802.3)、无线局域网 （802.11) 、甚至包括无线城域 网(802.16) 光纤接入类 基于ATM:APON、GPON 一基于以太网：EPON
信息网络与协议 常用接入网类型 • 基于ATM架构类 – 传统电信网络：点对点 – DSL（电话线） • 基于IEEE 802参考模型的局域 网架构类 – 新兴IP网络：共享 – 以太网（802.3）、无线局域网 （802.11）、甚至包括无线城域 网（802.16） • 光纤接入类 – 基于ATM：APON、GPON – 基于以太网：EPON 物理层 数据链路层 网络层 局域网 ATM

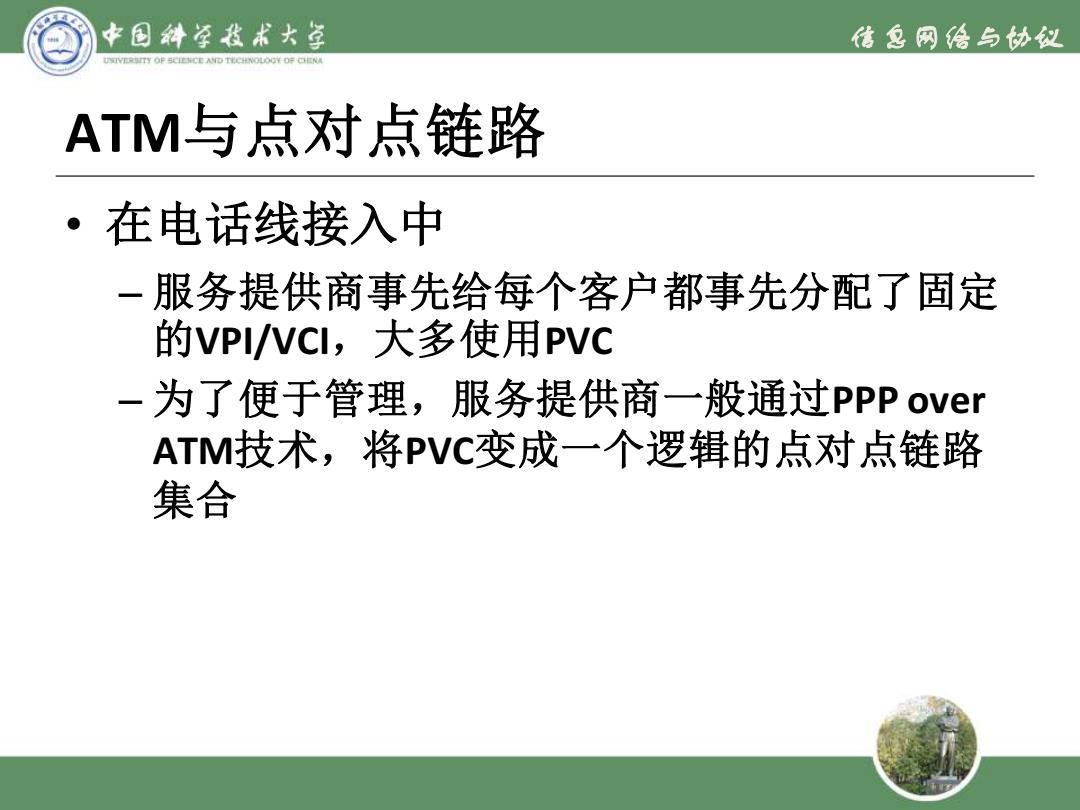

中国斜学我术大学 信息网给与协议 IVERUITY OF SCIENC建ADT比CHNOLO0YO年LNA ATM与点对点链路 ·在电话线接入中 一服务提供商事先给每个客户都事先分配了固定 的VPI/VCl,大多使用PVC -为了便于管理，服务提供商一般通过PPP over ATM技术，将PVC变成一个逻辑的点对点链路 集合
信息网络与协议 ATM与点对点链路 • 在电话线接入中 – 服务提供商事先给每个客户都事先分配了固定 的VPI/VCI，大多使用PVC – 为了便于管理，服务提供商一般通过PPP over ATM技术，将PVC变成一个逻辑的点对点链路 集合

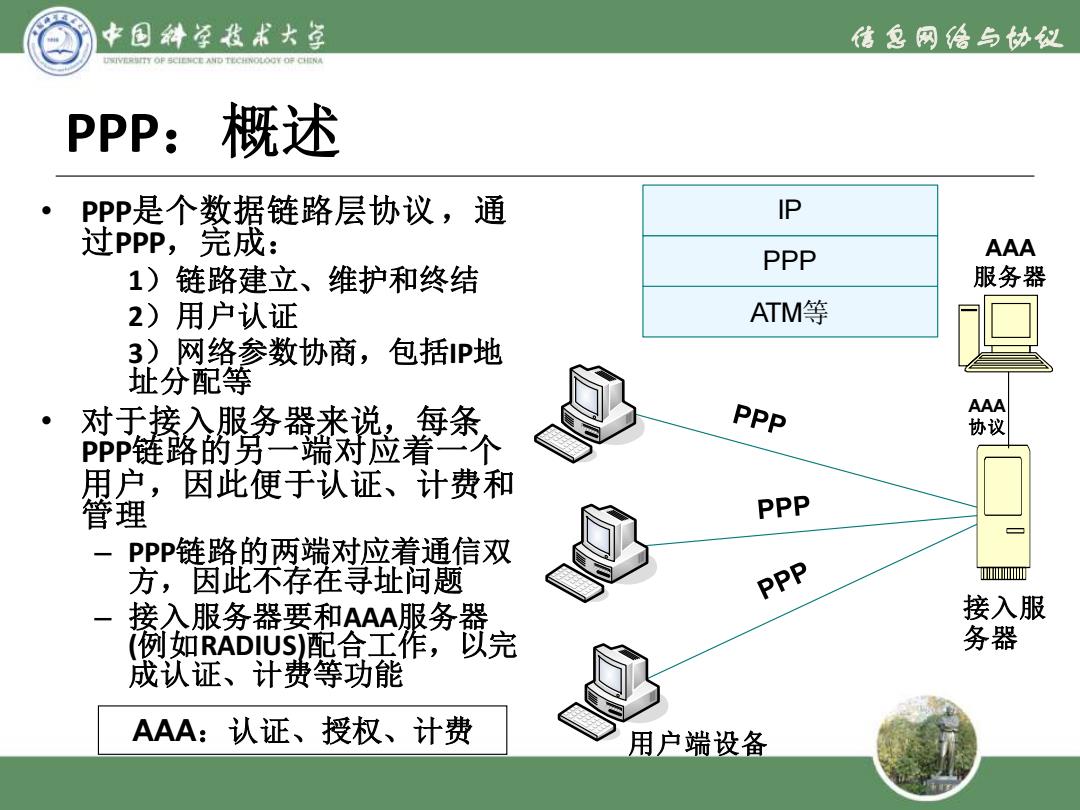

中国钟学我术大草 信息网给与协议 UKIVERIITY OF SCIENCE AND TECHNOLOOY OF CHINA PPP:概述 PPP是个数据链路层协议，通 IP 过PPp,完成： PPP AAA 1)链路建立、 维护和终结 服务器 2)用户认证 ATM等 3)网络参数协商，包括P地 址分配等 。 对于接入服务器来说，.每条 PPP AAA 协议 PPP链路的另一端对应着一个 用户，因此便于认证、计费和 管理 PPP 一 PPP链路的两端对应着通信双 方，因此不存在寻址问题 PPP 亚 接入服务器要和AAA服务器 接入服 例如RADIUS)配合工作，以完 务器 成认证、计费等功能 AAA:认证、授权、计费 用户端设备
信息网络与协议 PPP：概述 • PPP是个数据链路层协议 ，通 过PPP，完成： 1）链路建立、维护和终结 2）用户认证 3）网络参数协商，包括IP地 址分配等 • 对于接入服务器来说，每条 PPP链路的另一端对应着一个 用户，因此便于认证、计费和 管理 – PPP链路的两端对应着通信双 方，因此不存在寻址问题 – 接入服务器要和AAA服务器 (例如RADIUS)配合工作，以完 成认证、计费等功能 ATM等 PPP IP 接入服 务器 用户端设备 AAA 服务器 AAA 协议 AAA：认证、授权、计费

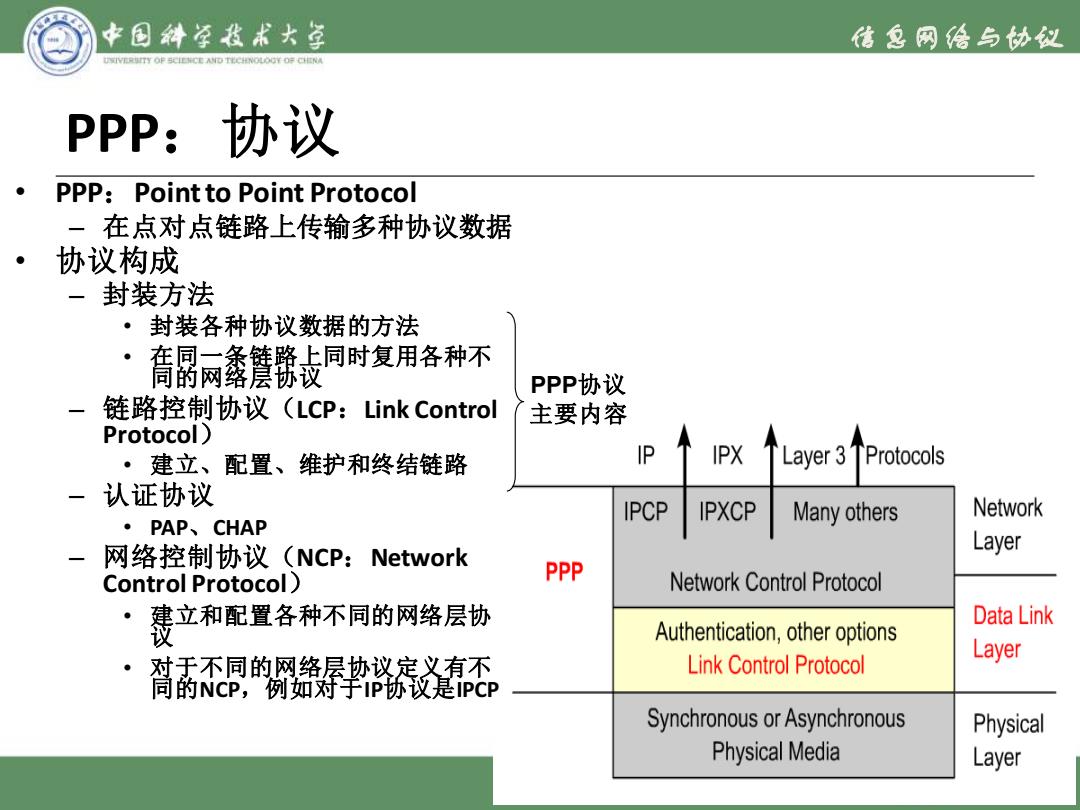

中国钟学我术大学 信息网给与协议 UKIVERIITY OF SCIENCE AND TECHNOLOOY OF CHINA PPP:协议 ● PPP:Point to Point Protocol 一在点对点链路上传输多种协议数据 ● 协议构成 一封装方法 ·封装各种协议数据的方法 倩钢网鑫養豫麦同时复用各种不 PPP协议 链路控制协议(LcP:Link Control 主要内容 Protocol) ·建立、 配置、维护和终结链路 IP IPX TLayer 3TProtocols 一认证协议 IPCP IPXCP Many others Network ·PAP、CHAP 网络控制协议(NcP:Network Layer Control Protocol) PPP Network Control Protocol 建立和配置各种不同的网络层协 Data Link Authentication,other options 对于不同的网络层协议定义有不 Link Control Protocol Layer 同的NCP,例如对于IP协议是iPCP Synchronous or Asynchronous Physical Physical Media Layer
信息网络与协议 PPP：协议 • PPP ：Point to Point Protocol – 在点对点链路上传输多种协议数据 • 协议构成 – 封装方法 • 封装各种协议数据的方法 • 在同一条链路上同时复用各种不 同的网络层协议 – 链路控制协议（LCP ：Link Control Protocol ） • 建立、配置、维护和终结链路 – 认证协议 • PAP、CHAP – 网络控制协议（NCP ：Network Control Protocol ） • 建立和配置各种不同的网络层协 议• 对于不同的网络层协议定义有不 同的NCP，例如对于IP协议是IPCP PPP协议 主要内容
